Краевое крепление Garmin для Syncros ST-R100 - оптимизиро...

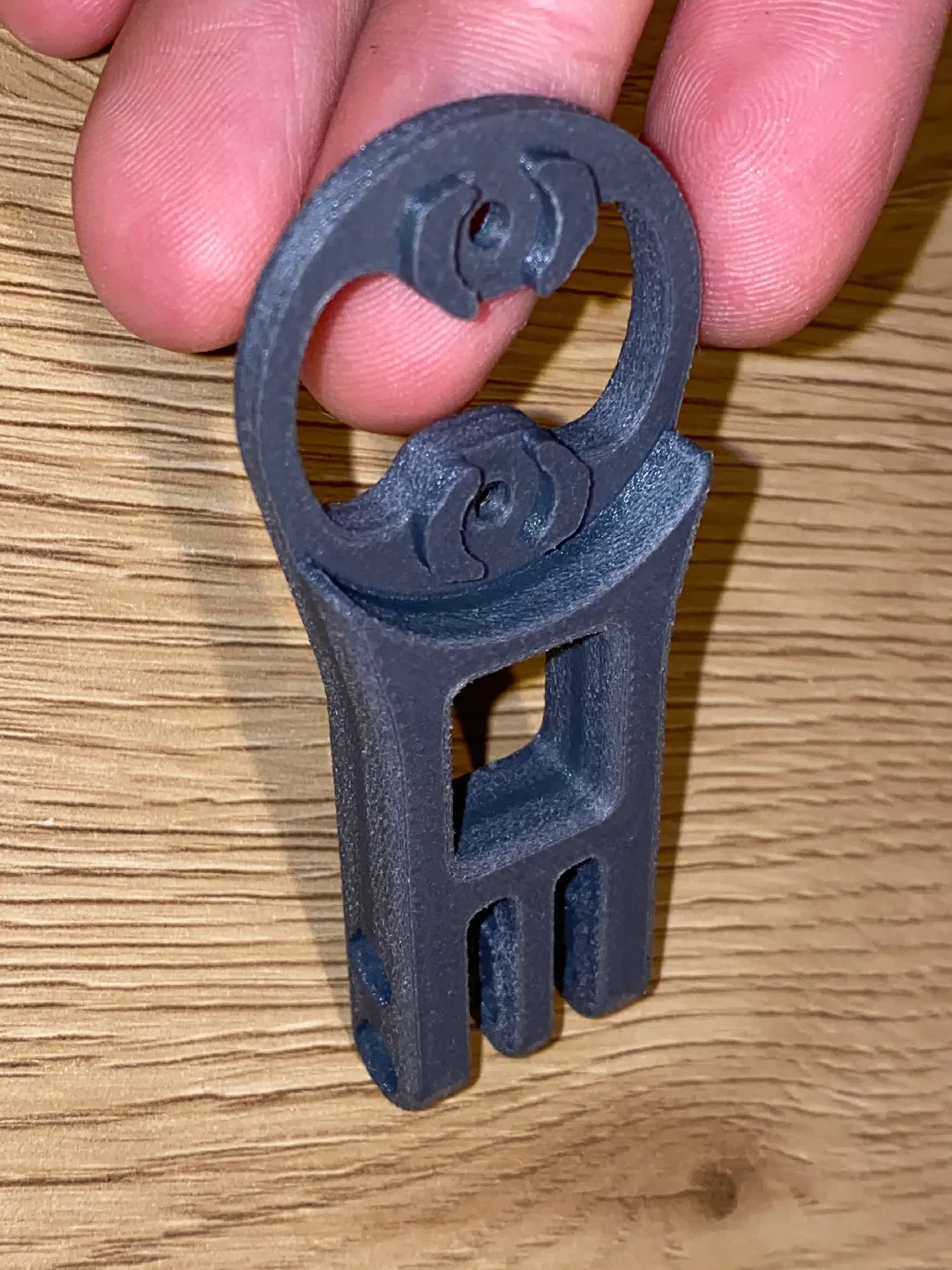

Это высокопроизводительное встроенное крепление Garmin, специально разработанное для выноса Syncros ST-R100-AL. Он монтируется непосредственно под лицевой панелью выноса, создавая аккуратный аэродинамический вид «кабины».

Геометрия специально оптимизирована для промышленных нитей, таких как PA6-GF25 или (PET-CF17, ASA). В отличие от обычных креплений из PLA, они предназначены для выдерживания высокочастотных вибраций при езде на велосипеде и веса Garmin Edge 840 без защелкивания и провисания.

Примечание о файлах модели: > Я предоставляю файлы STL для этого проекта. Если вам нужна конкретная модификация (например, более длинная версия или другой интерфейс для подключения к компьютеру), напишите мне или оставьте комментарий. Я предпочитаю вносить изменения лично, чтобы обеспечить сохранение структурной целостности конструкции.

Технические характеристики

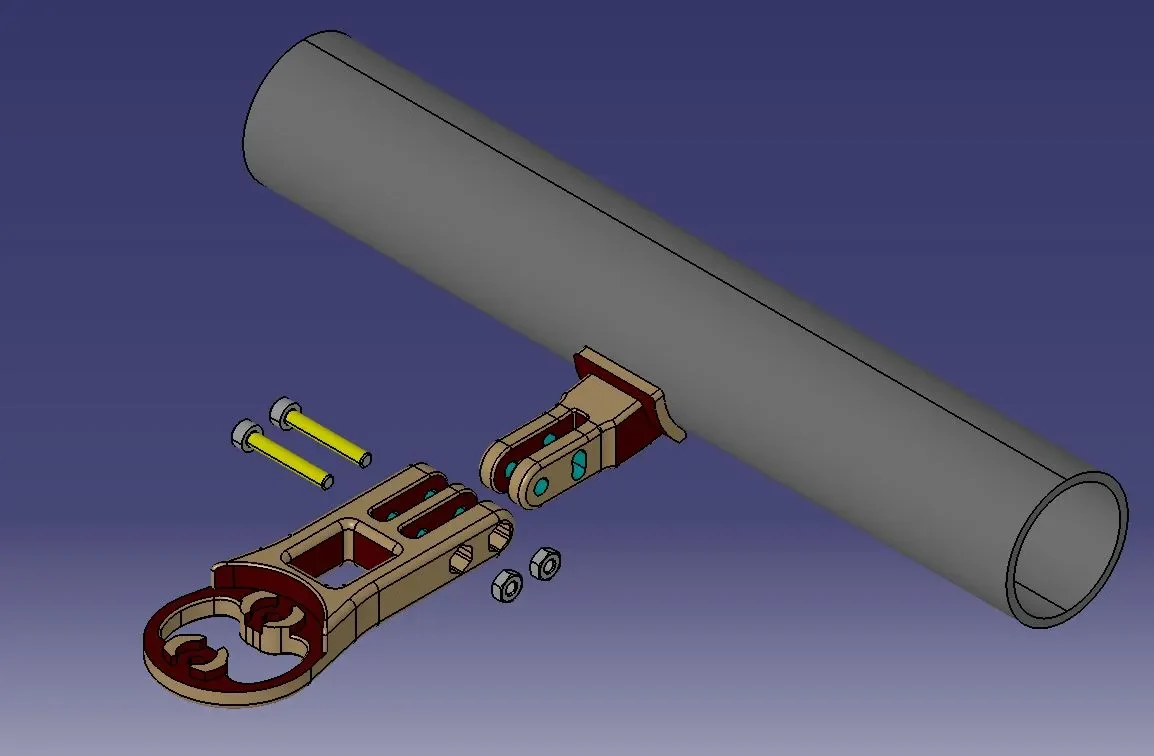

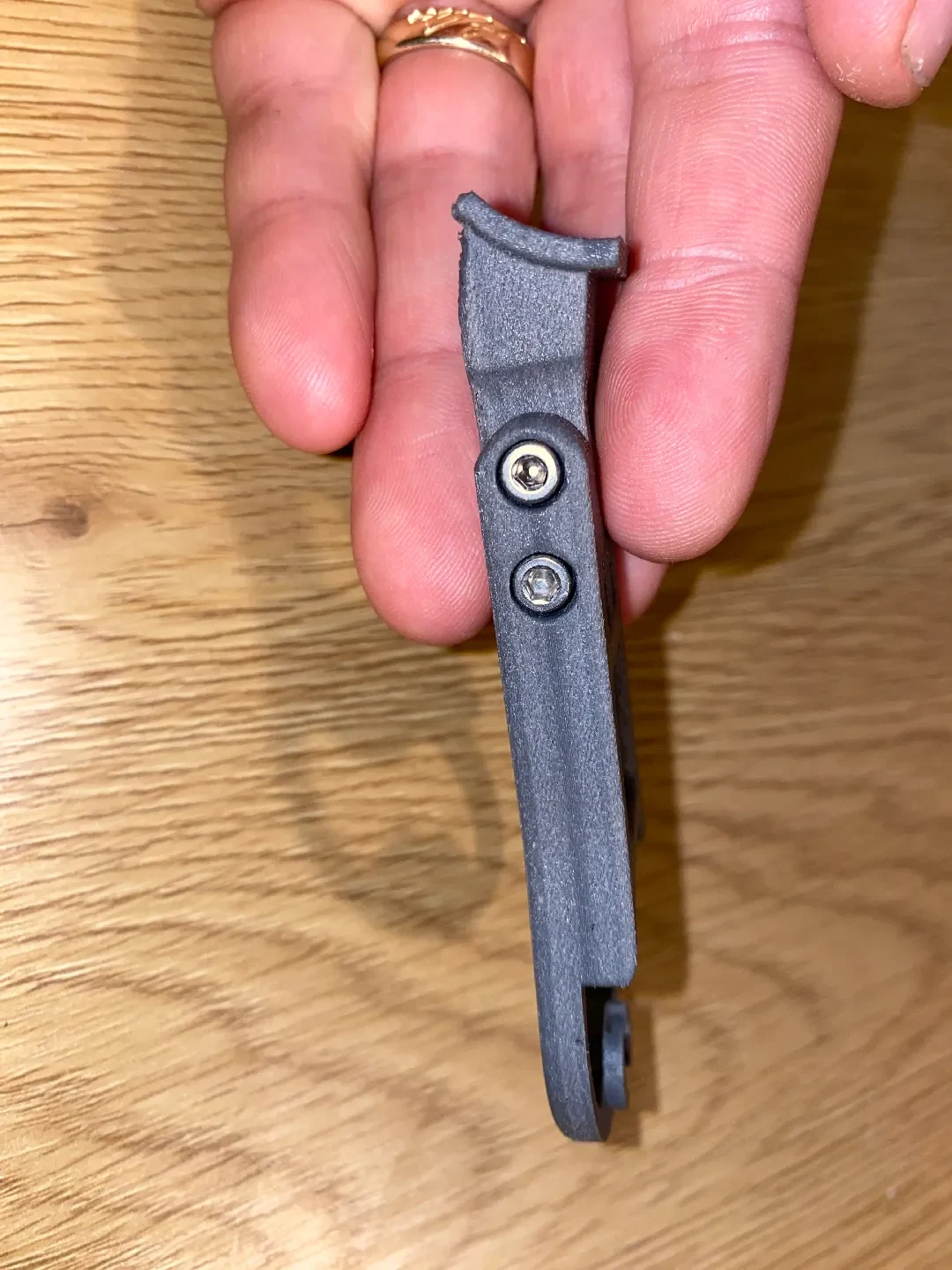

Регулируемый угол обзора: система крепления с двумя болтами позволяет точно настроить наклон вашего устройства. Вы можете настроить наклон устройства независимо от угла наклона выноса.

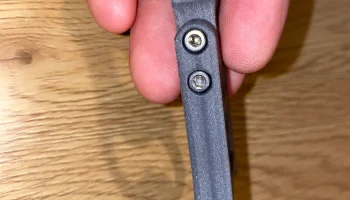

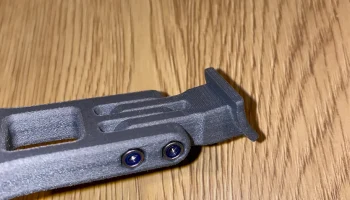

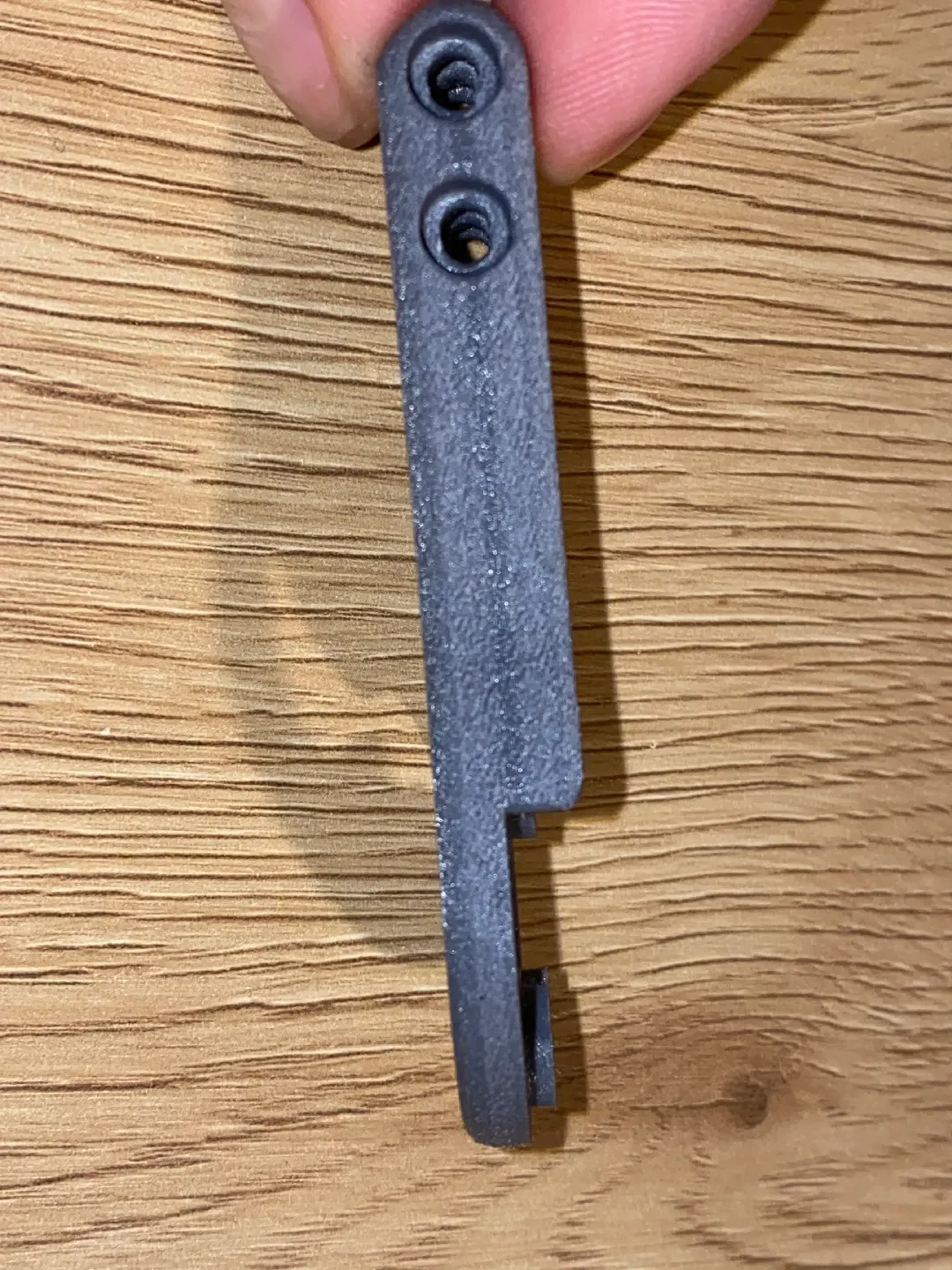

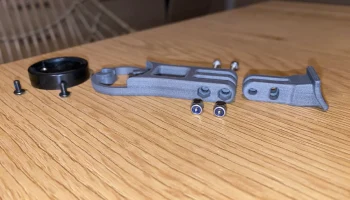

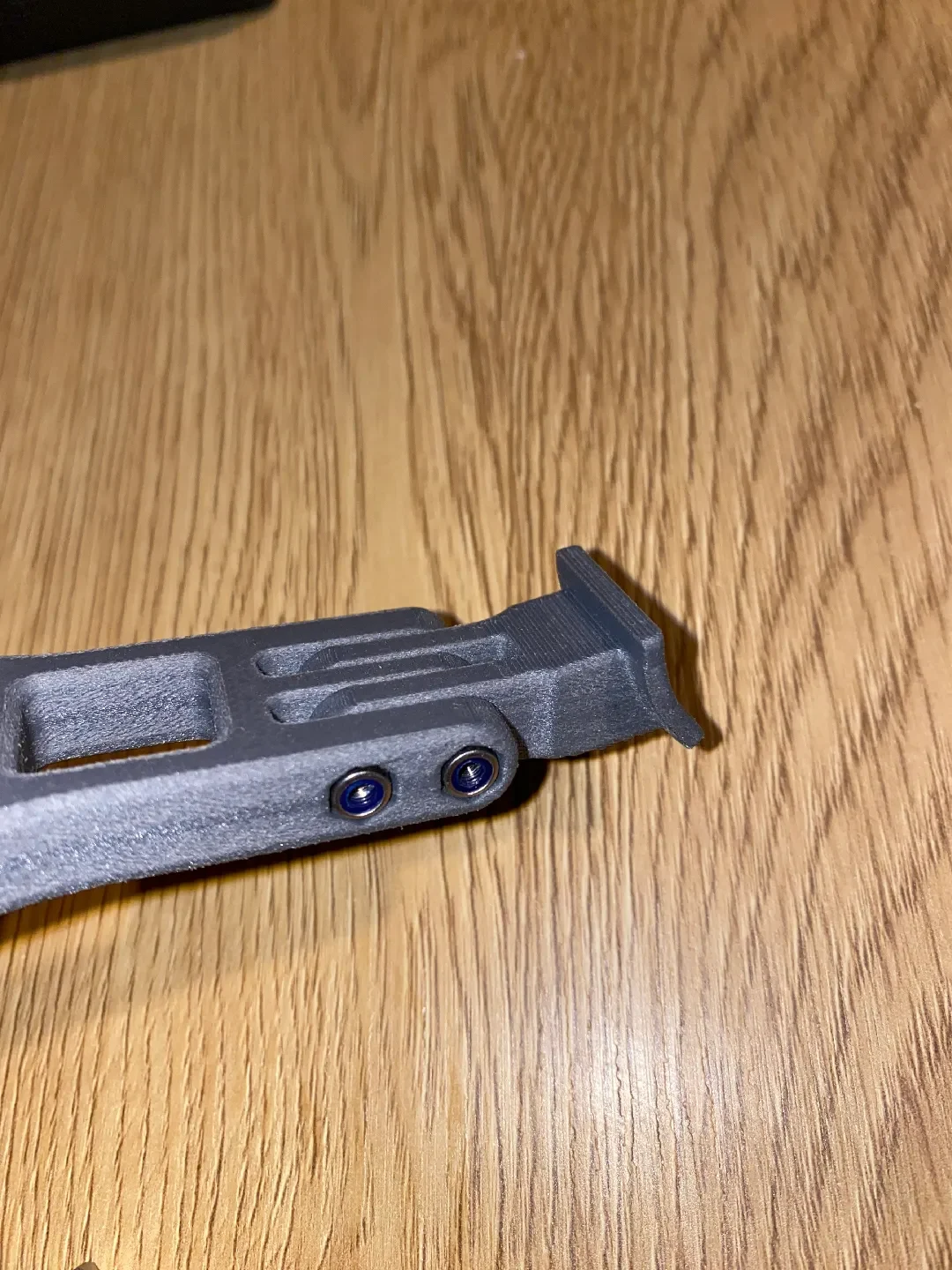

Утопленные гайки из нержавеющей стали из нейлока: предназначены для самоконтрящихся гаек из нержавеющей стали М3 (нейлок), чтобы крепление никогда не расшатывалось на неровном асфальте.

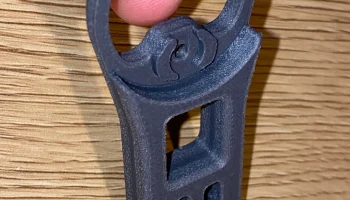

Оптимизированный материал: разработан со структурными галтелями для предотвращения расслоения, характерного для армированных волокном нитей.

Чистая интеграция: идеально сочетается с уникальной формой крышки выноса Syncros.

Технические характеристики

Утопленные гайки из нержавеющей стали из нейлока: предназначены для самоконтрящихся гаек из нержавеющей стали М3 (нейлок), чтобы крепление никогда не расшатывалось на неровном асфальте.

Оптимизированный материал: разработан со структурными галтелями и усиленными точками напряжения для предотвращения расслоения, характерного для нитей с волокнистым наполнителем.

Чистая интеграция: идеально сочетается с уникальной формой крышки выноса Syncros.

Настройки печати (проверено на PA6-GF25)

Материал: PA6-GF25 (рекомендуется), PET-CF17 или ASA. (Примечание: не используйте PLA/PETG, поскольку они размягчаются под прямыми солнечными лучами и выходят из строя под нагрузкой.)

Настенные петли: 6 (важно для структурной целостности и удержания болтов).

Верхний/нижний слои оболочки: 6 (обеспечивает надежную стыковку монтажных болтов).

Наполнитель: 25% 3D Honeycomb (обеспечивает превосходную жесткость во всех направлениях).

Поддержка: Требуется. Установите расстояние Top Z Distance на 0,25-0,3 мм (при использовании того же материала для опор), чтобы обеспечить чистое удаление.

Ориентация: печать плоская для обеспечения максимальной непрерывности волокна вдоль монтажных рычагов.

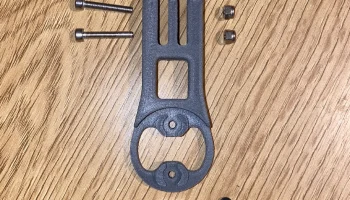

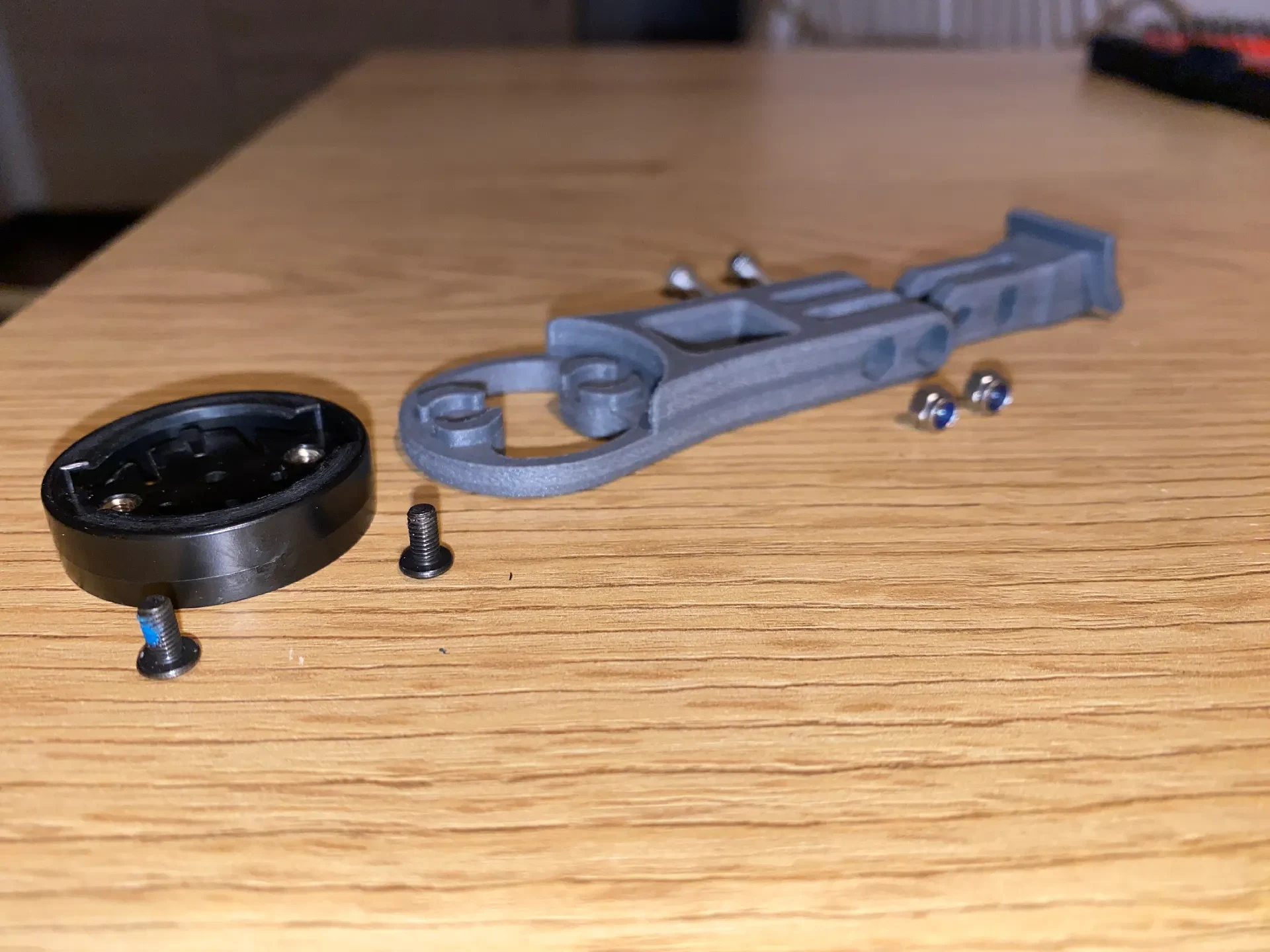

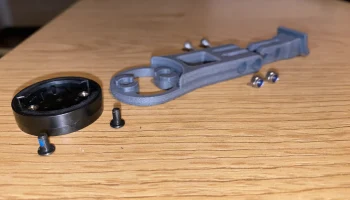

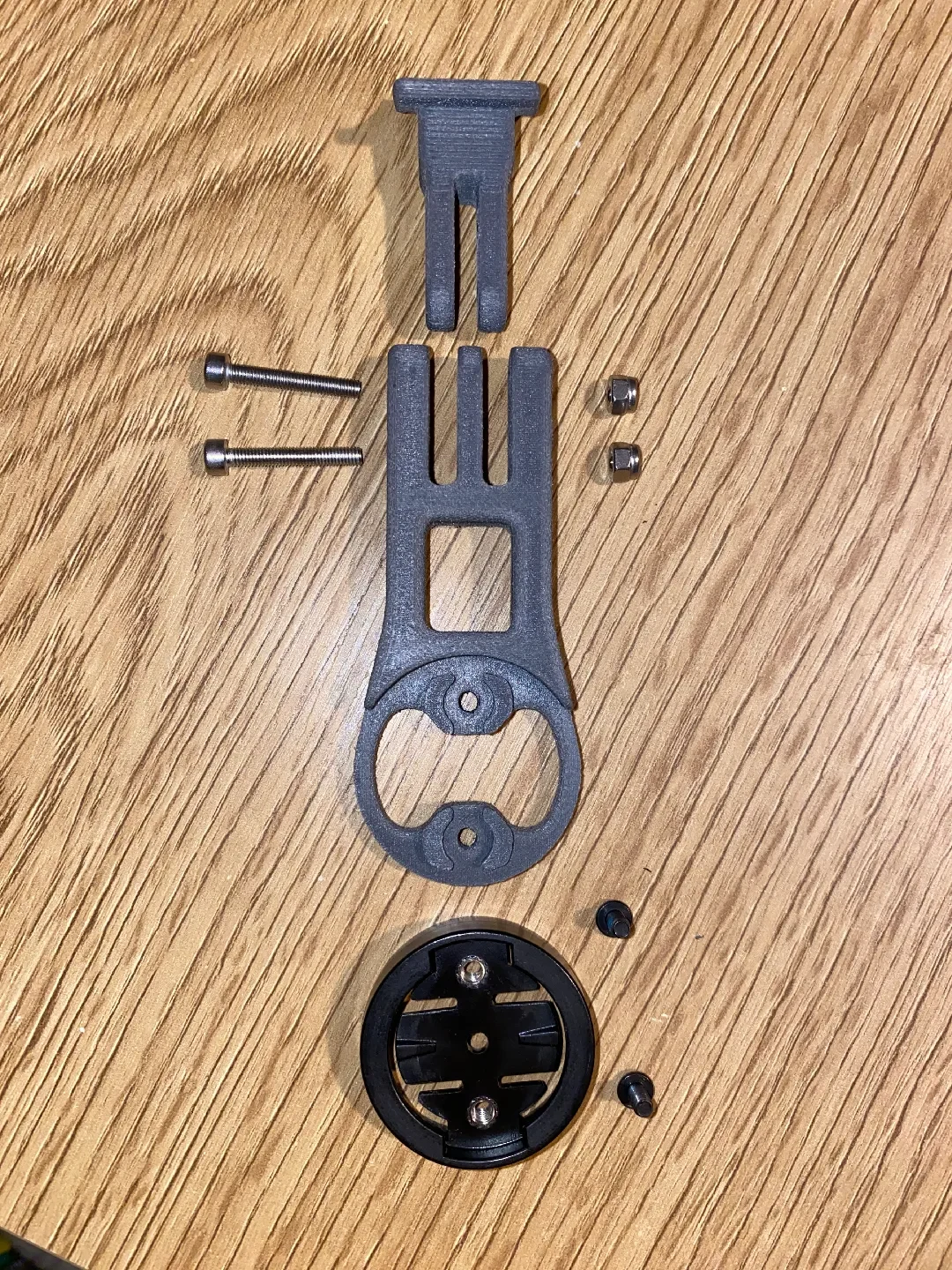

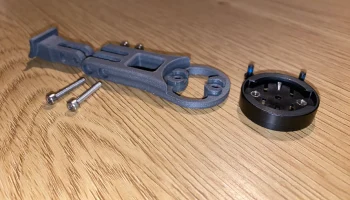

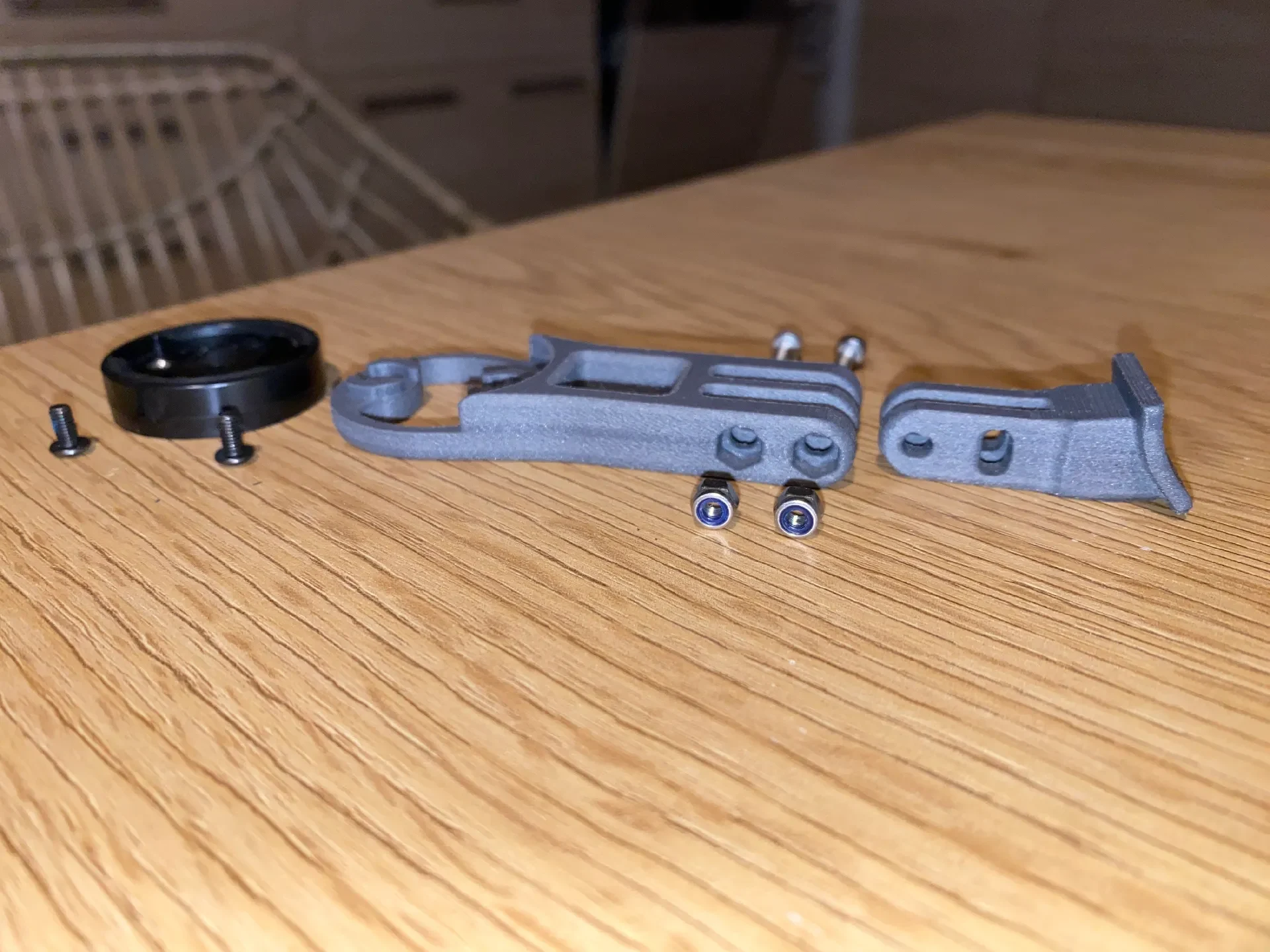

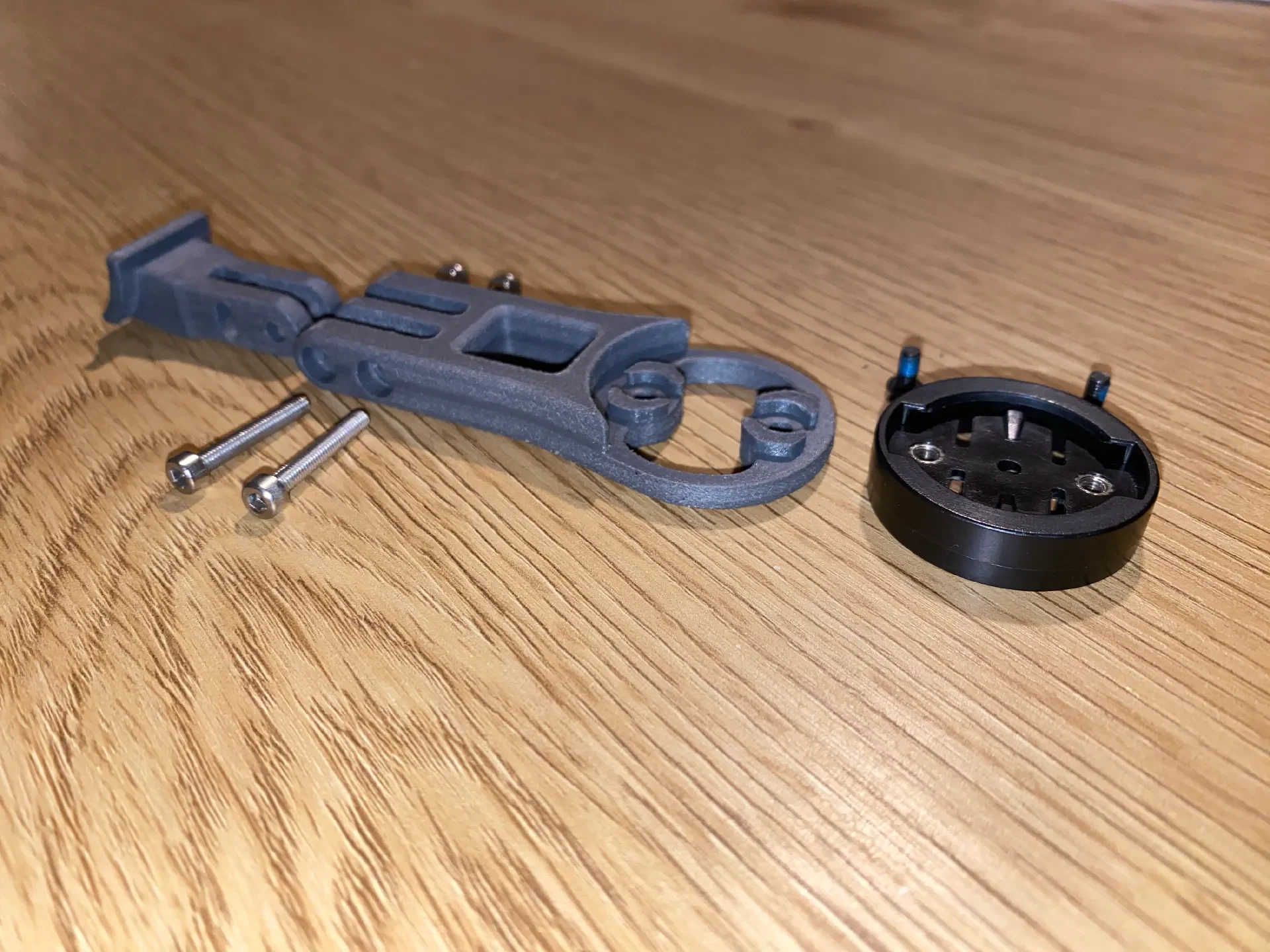

Спецификация (необходимо оборудование)

2 нейлоковые гайки M3 Inox (нержавеющая сталь)

2 болта M3 x 20 мм из нержавеющей стали
Примечание. Убедитесь, что длина болта достаточна для полного зацепления с нейлоковым кольцом.

1 шайба/вставка Garmin и винты (оригинальный стиль Garmin/SRAM)

Вес: прибл. 14 грамм (в зависимости от плотности нити).

Примечание по безопасности: Это конструктивная деталь, используемая в движущемся транспортном средстве. Периодически проверяйте на наличие трещин или признаков усталости, особенно после езды по пересеченной местности. Используйте на свой страх и риск.
