Незасоряющиеся противозасорные заслонки/дроссельный клапан 100 мм/4 дюйма для сети пылеудаления мастерской

Обновление 01сен 20

У меня есть альтернативная конструкция дробеструйной заслонки, которая, возможно, лучше подходит для удаления более крупной стружки и стружки.

Шаровой кран 63 мм (2½ дюйма): печать 137795

Шаровой кран диаметром 100 мм (4 дюйма): печатный номер 137794.

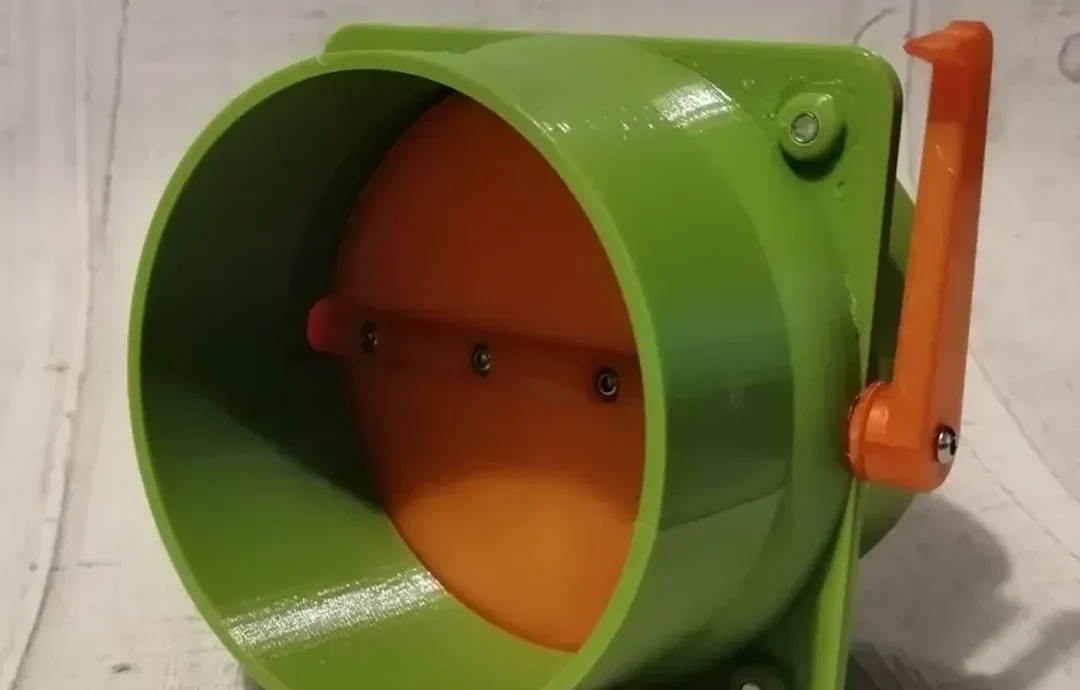

Это 100-миллиметровая (или 4-дюймовая) версия моей 63-миллиметровой заслонки-бабочки (принт 137801). Спасибо 3DUPSDriver за подсказку созд��ть это.

Инструкция дана в печатном виде 137801, но специально для этой конструкции (есть 2 дополнительных болта, скрепляющих бабочку)...

В дополнение к печатной нити вам понадобятся 4 коротких болта M5, 4 коротких болта с головкой под торцевой ключ M3 x 6 мм и 1 болт с головкой под торцевой ключ M3 x 10 или 12 мм. Болты M5 должны самостоятельно врезать свою резьбу в отверстия, напечатанные на раме Tube_1, или, как я, вы можете использовать метчик M5 (или любой другой размер резьбы, подходящий к отверс��ию). Аналогично и с болтами М3. Более длинный болт М3 используется для удержания рычага на валу дроссельной заслонки. Отверстия, возможно, придется ослабить с помощью подходящего сверла.

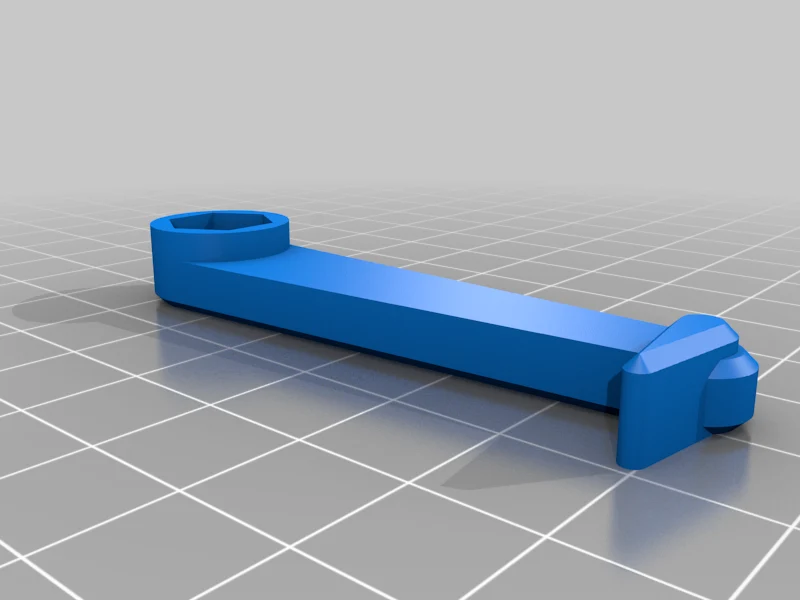

Рычаг имеет на конце стреловидную форму, которая показывает, в каком направлении его нужно повернуть, чтобы открыть ворота.

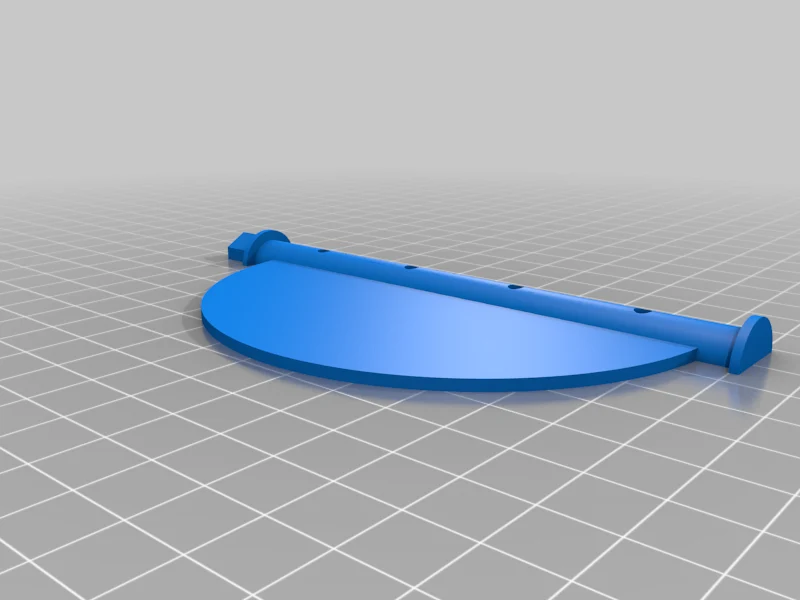

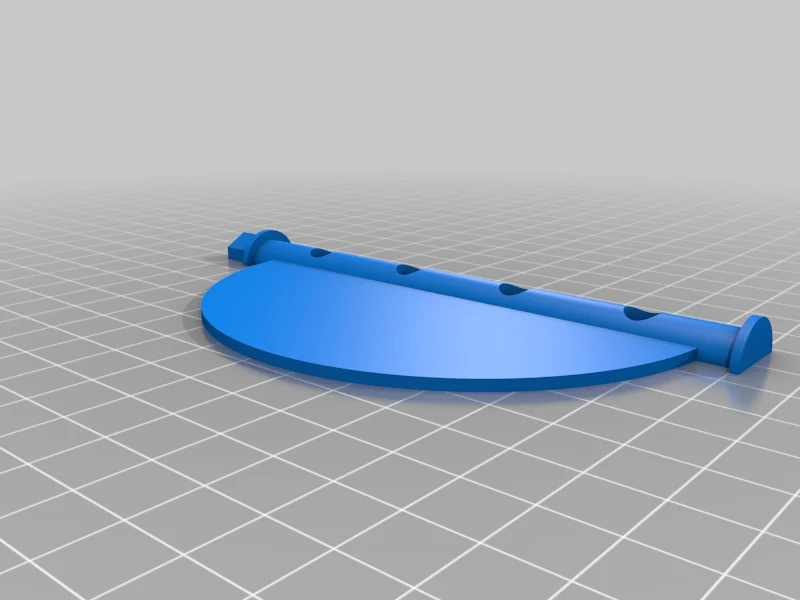

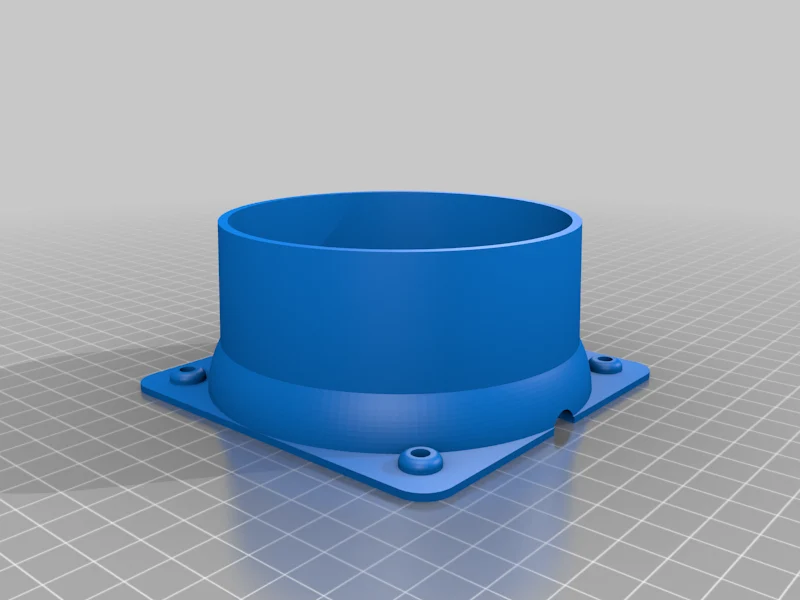

Вам нужно распе��атать 2 трубки, 2 половинки бабочки (Бабочка_1 и Бабочка_2) и по 1 рычагу для каждых ворот.

Исходный чертеж OnShape CAD находится здесь:
https://cad.onshape.com/documents/5425e358a4e266ea950b034e/w/fb495421e309359b37 4e4475/e/432518838ab91c2139720182?renderMode=0&uiState=67d1cce8881eac0eca8058b4

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Коссель

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,25 мм (переменная высота слоя до 0,15 мм в верхней части арки подшипника шпинделя)

Заполнение:

От 10% до 15% (не имеет значения)

Нить: Ooznest (зеленая), Fiberlogy (оранжевая), PETG Apple Green, Прозрачная оранжевая.

Примечания:

Я использую насадку 0,5 мм, но не думаю, что это важно.

Пост-печать =============

Сборка

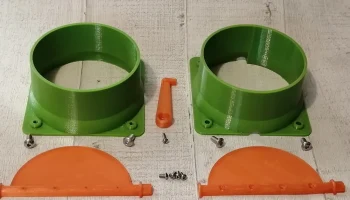

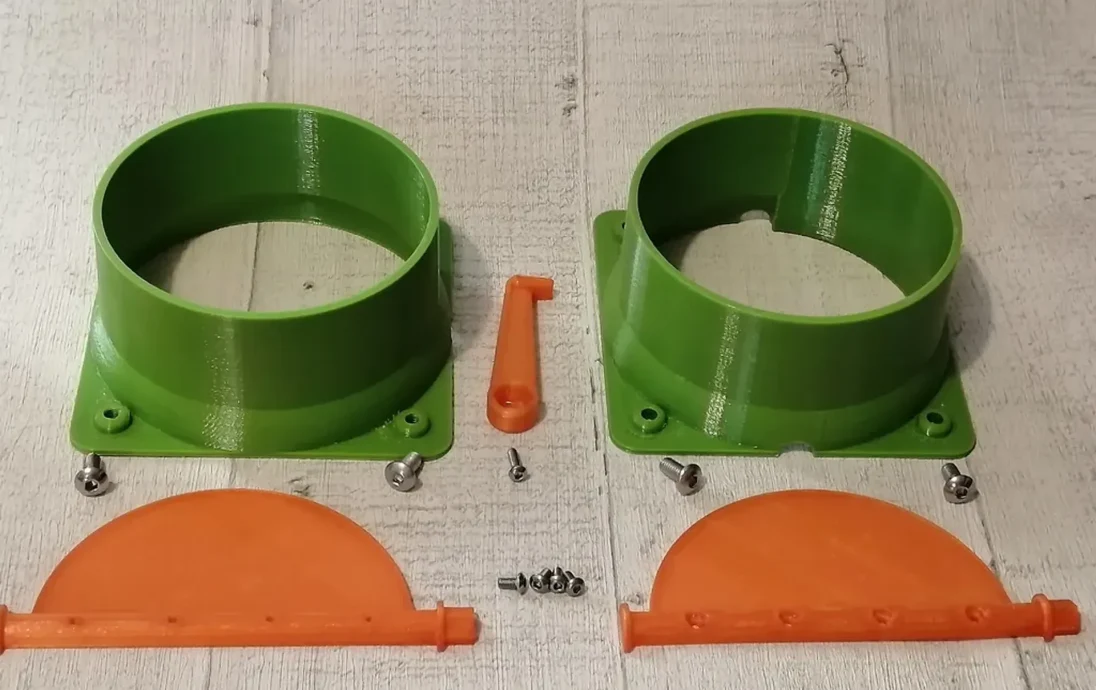

Чтобы собрать взрывные ворота: сначала просверлите 4 крепежных отверстия в одной из трубчатых рам, чтобы можно было пройти болты M5 (мы назовем это Tube_1). Болты должны иметь возможность самостоятельно врезаться в непросверленные отверстия во второй трубке — Tube_2 (но для этого может потребоваться небольшое ослабление). Соедините половинки бабочки, чтобы получилась круглая бабочка с стержнем, и закрепите четырьмя более короткими болтами M3, вставив их сначала в бабочку_1 так, чтобы головки болтов оказались в цековке. Поместите узел бабочки в выемку вала в од��ой из трубчатых рамок так, чтобы концевой упор диска находился сразу за трубчатой ​​рамой, и поместите вторую трубчатую рамку поверх бабочки. В корпусах трубок имеются выемки, позволяющие верхней и нижней части бабочки сидеть в закрытом положении и перекрывать поток воздуха. Эти углубления должны располагаться друг напротив друга так, чтобы при горизонтальном положении стержня бабочки одно углубление было вверху, а другое внизу (если бабочка не двигается, переверните одну из трубок). Вставьте 4 болта M5 в расширенные отверстия в раме Tube_1 и затяните их в отверстия в Tube_2. Установите рычаг на шестигранный конец вала бабочки так, чтобы он совпадал с осью бабочки (или с любым другим углом, который вы предпочитаете) и зафиксируйте на месте с помощью более длинного болта М3.
