Адаптатор порта бидон селле

Всем привет.

!!! ВАЖНО: ЭТО СЛЕДУЕТ НАПЕЧАТАТЬ В PETG ДЛЯ ПОВЫШЕНИЯ МЕХАНИЧЕСКОЙ ПРОЧНОСТИ!!

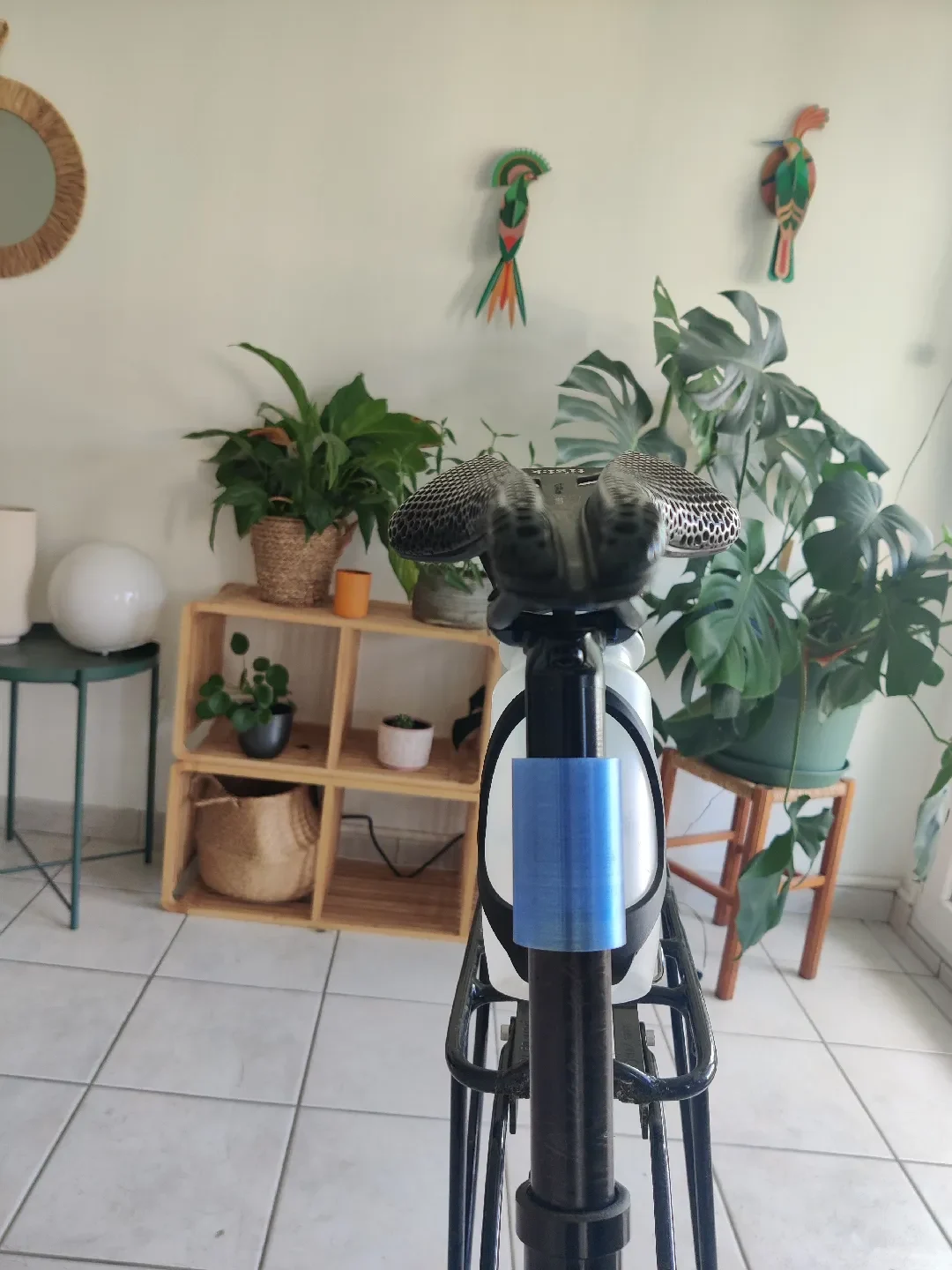

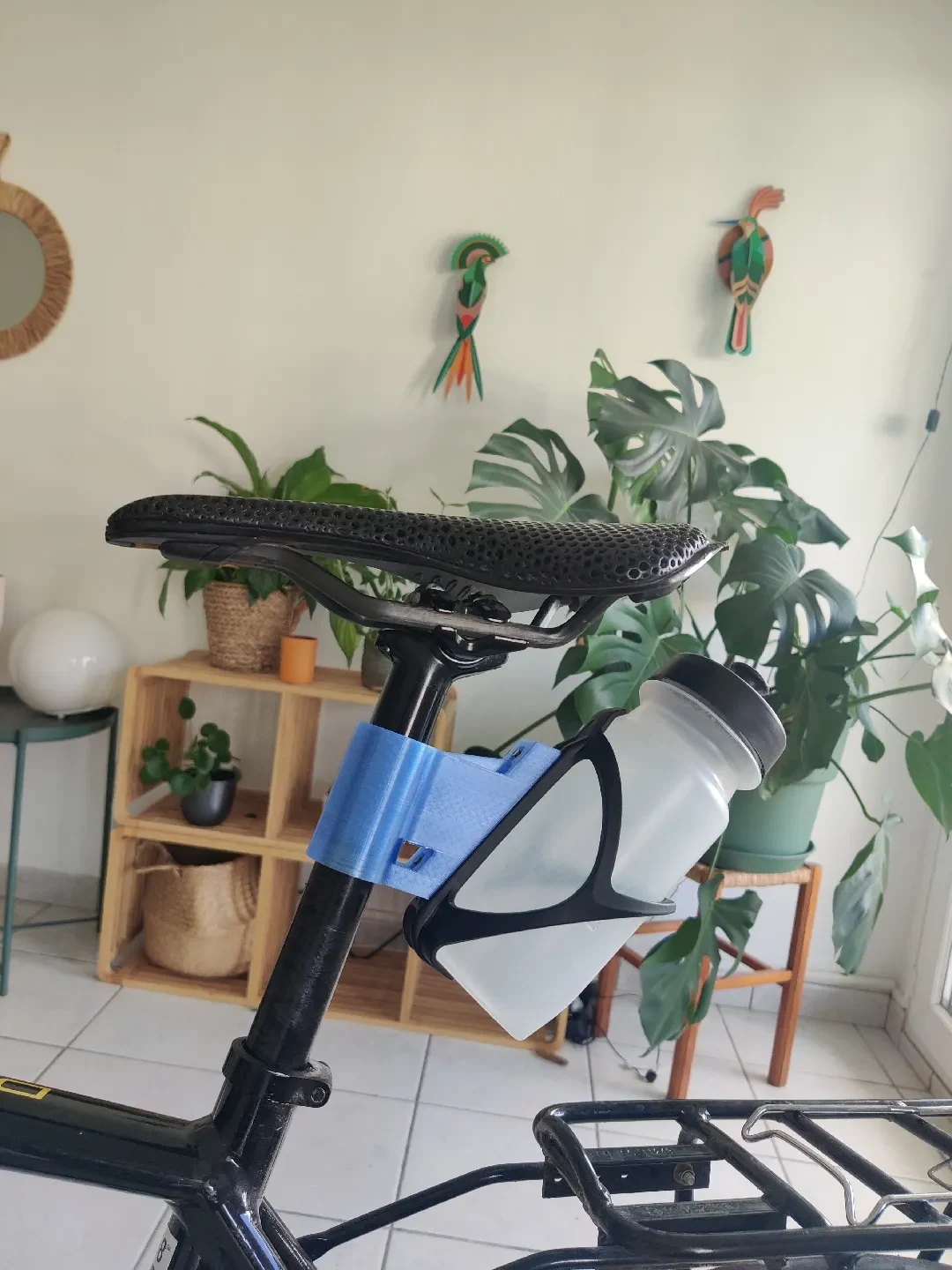

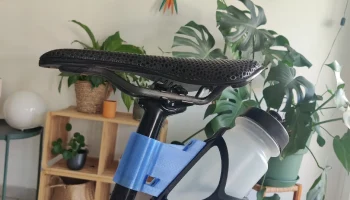

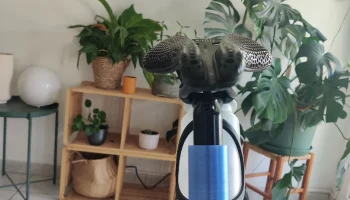

Вот моя новейшая версия бидонного крепления AERODYNAMIC для подседельной трубы.

Он по-прежнему рассчитан на обычную седельную трубку диаметром 27,2 мм.

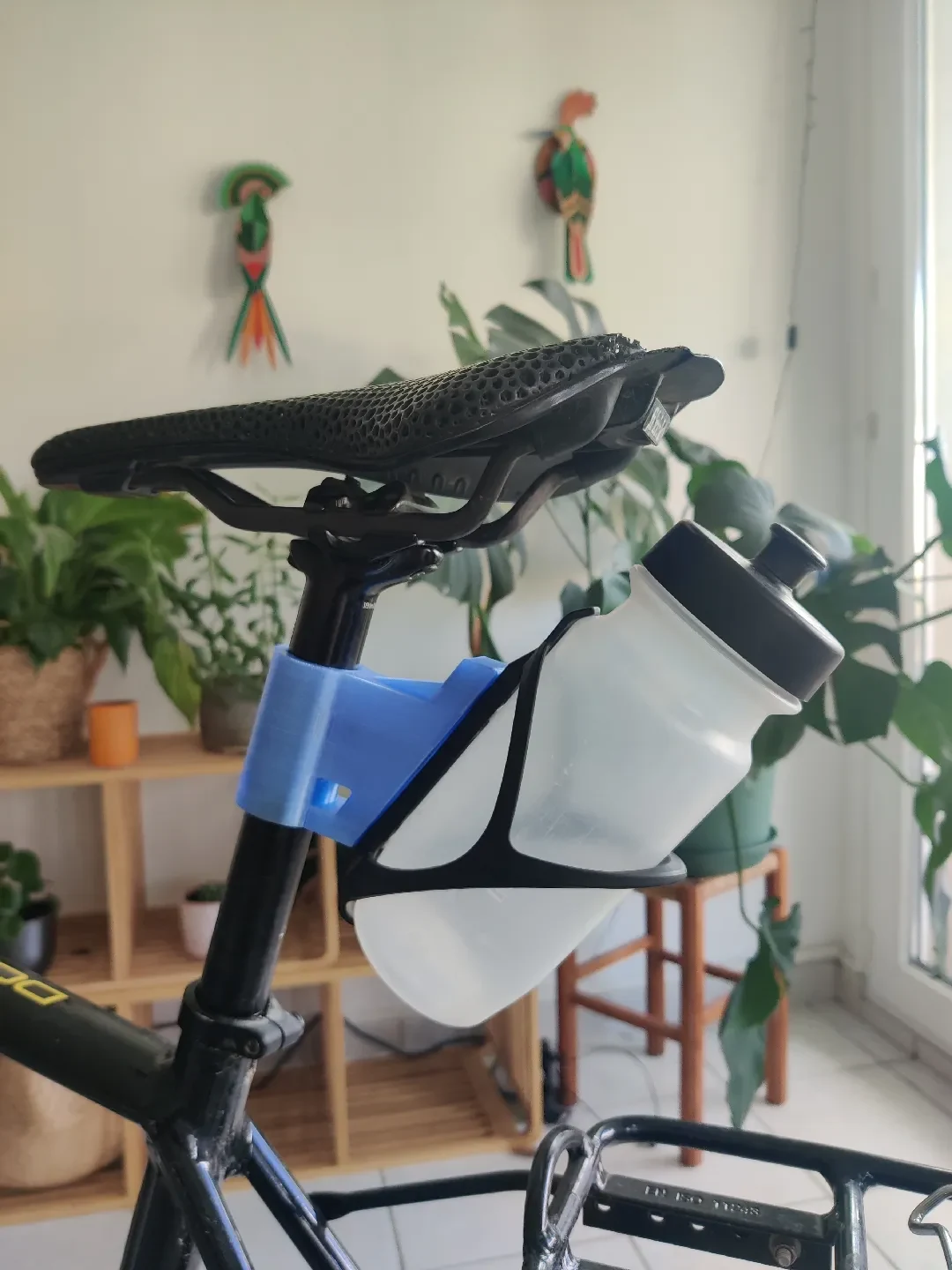

Новая модель имеет угол для облегчения доступа и установки на нижнем седле.

Помимо распечатки вам потребуются обычные винты, используемые для держателей бидонов. Я рекомендую 3 гайки М5 и 3 винта М5 диаметром 16 мм.

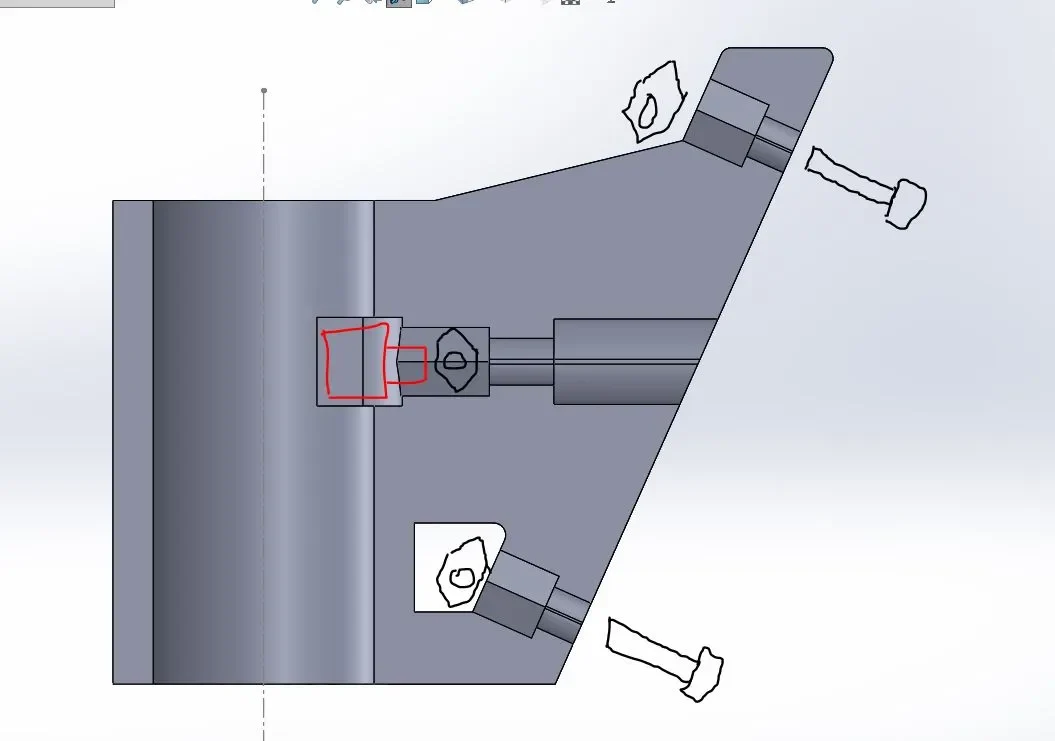

Собрать можно по последним картинкам.

Как только вы закрепите все гайки, вы можете начать все прикручивать.
Затем поместите «нажимающую часть» внутрь
Вам нужно будет снять седельную трубку и пропустить ее через адаптер. На этом этапе вам, возможно, придется приложить немного силы, поскольку прессор может немного перекрываться. Допуски здесь жесткие, но это нормально.
Затем вы сможете вернуть седло внутрь велосипеда на желаемую высоту.
Установите адаптер и, наконец, используйте средний винт, чтобы зафиксировать все на месте. Поскольку допуски жесткие, он не должен слишком сильно перемещаться даже до затяжки. Средний винт прижал дополнительную деталь к седельной трубке.

Краткое описание дополнительного оборудования:

3 гайки M5
3 винта M5 16 мм
