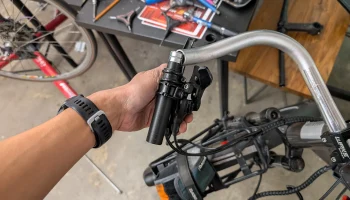

Удлинители плоских рулей для руля мегафона......

Мотивация
На руле электровелосипеда обычно крепится множество приспособлений, которые обычно плоские, если только это не электрический шоссейный велосипед.
они часто включают в себя
тормозные рычаги
оборотни
контроллер
компьютер
дроссель
передний свет
Самый простой способ приспособить это — очень широкий руль.
это недружелюбно из-за зазоров, необходимых для размещения между автомобилями в движении.

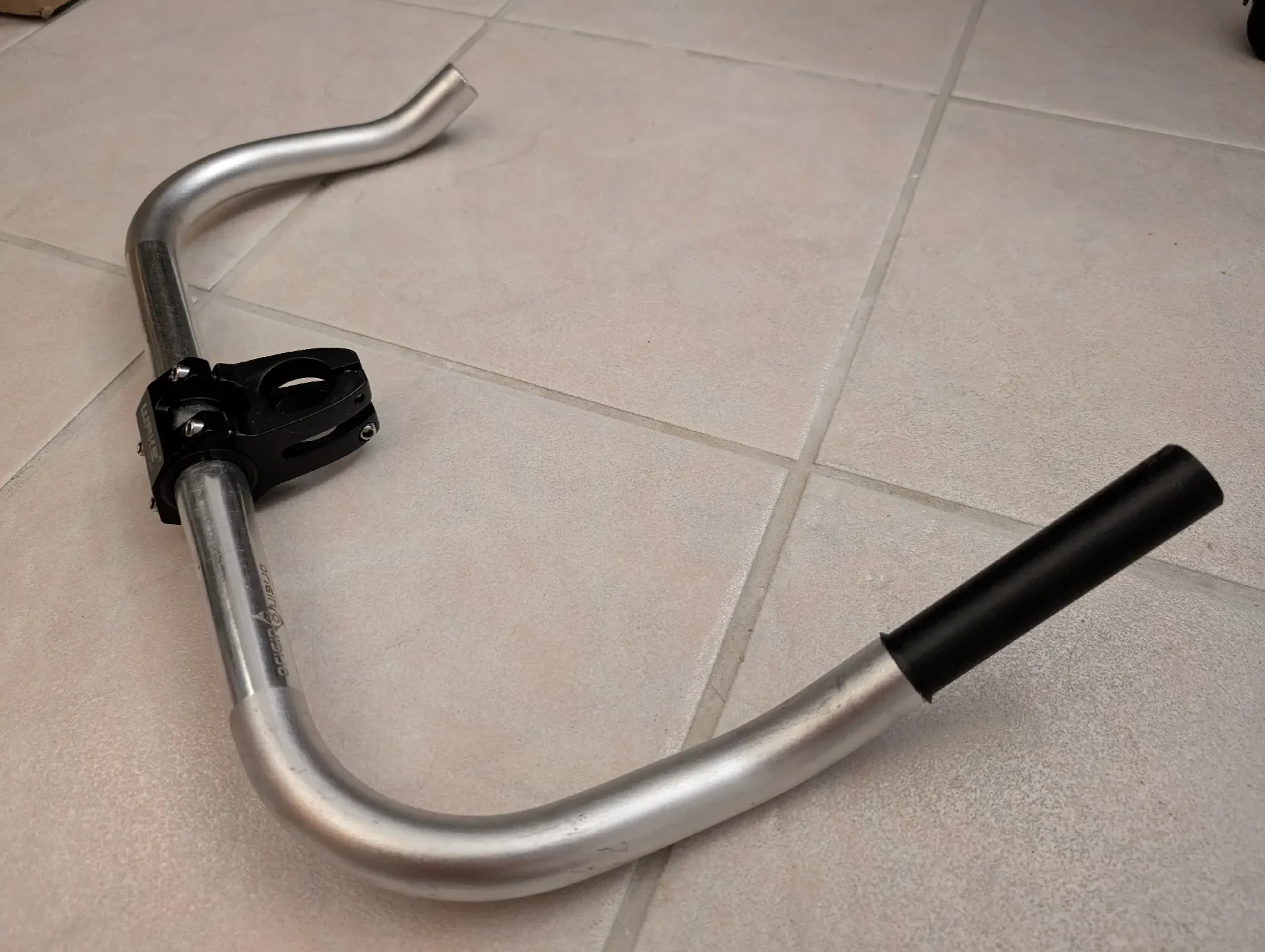

с другой стороны, рупоры мегафона гораздо менее широкие.
В качестве дополнительного бонуса они имеют большой вылет, чтобы противодействовать небольшому вылету, свойственному многим рамам электровелосипедов.
Как заставить мегафон работать?

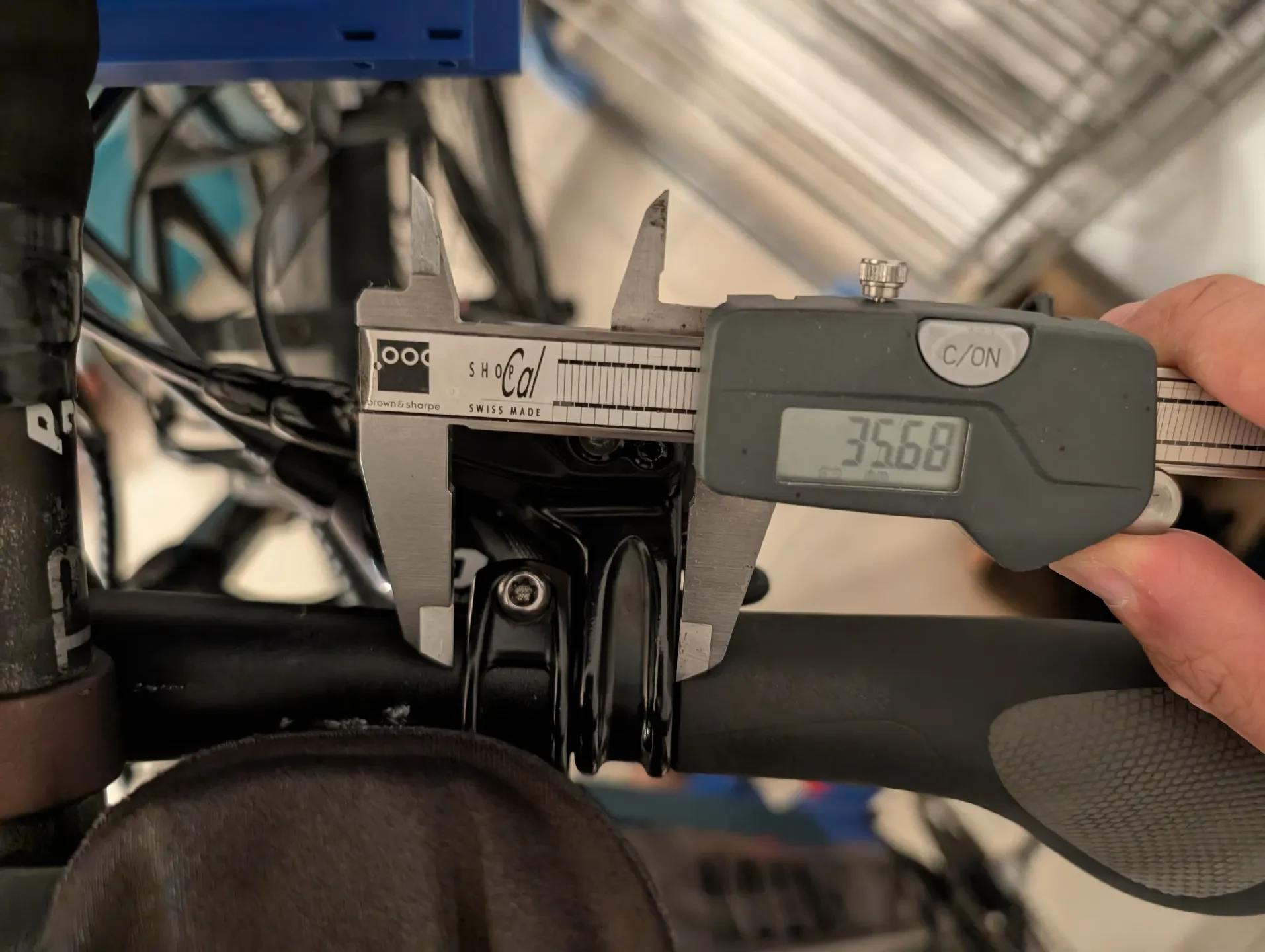

короткий стержень, чтобы компенсировать чрезмерный вылет

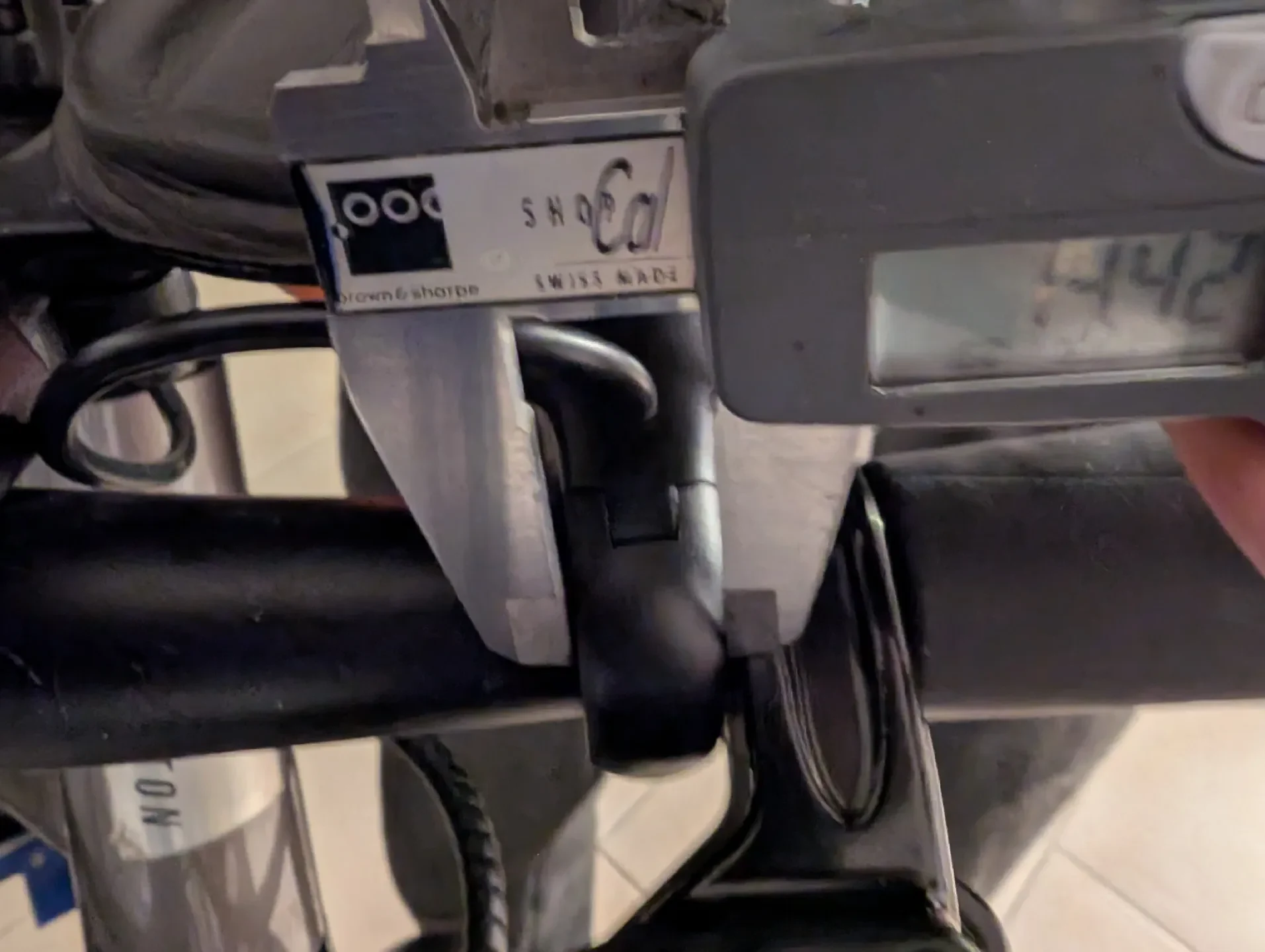

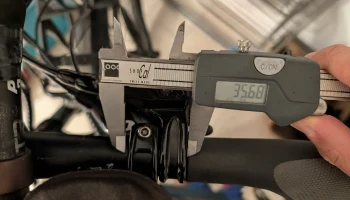

Рули мегафона имеют внешний диаметр 23,8 мм, как и откидные планки.
Компоненты плоского стержня монтируются на внешний диаметр 22,2 мм, поэтому требуется адаптер

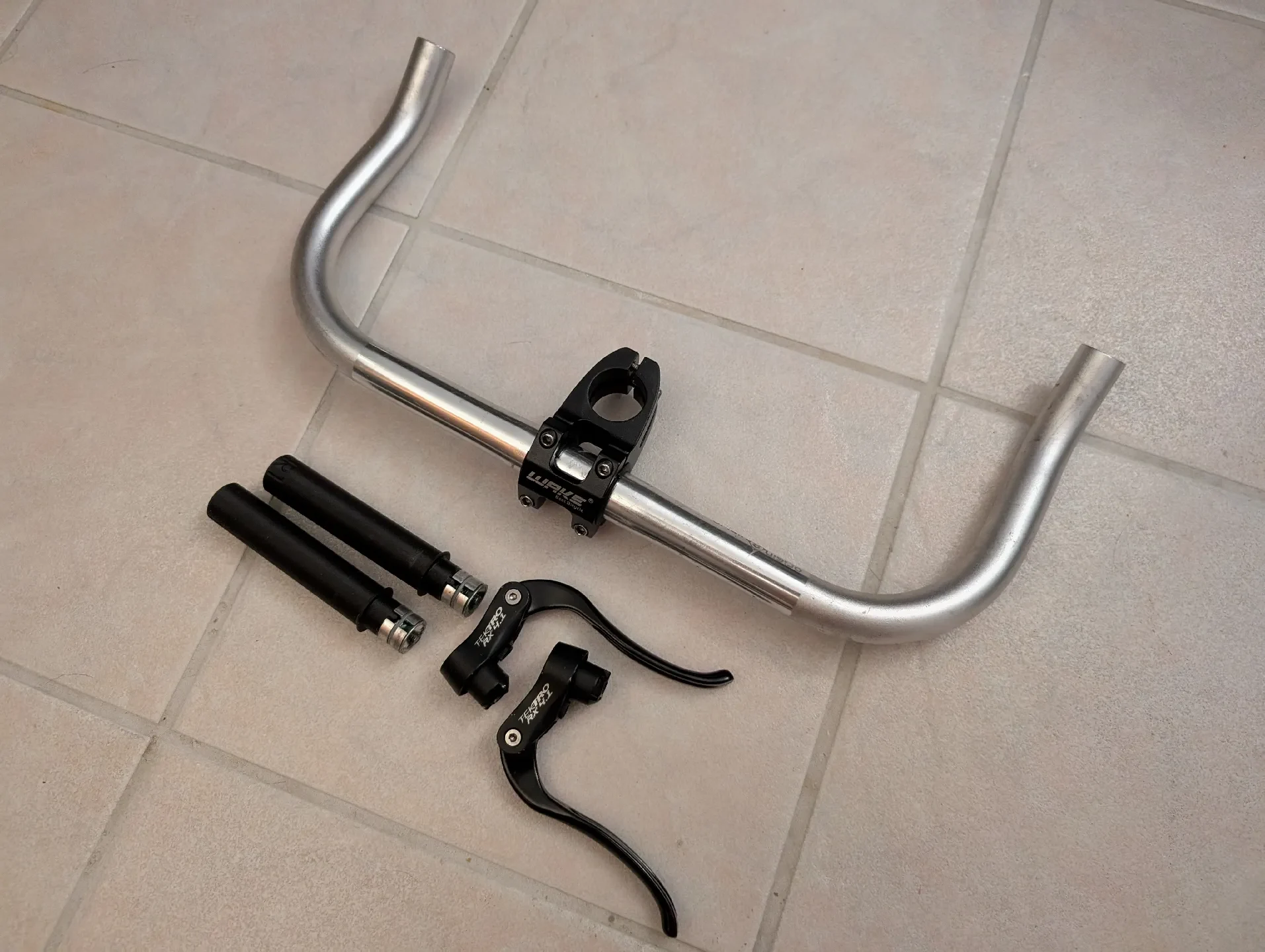

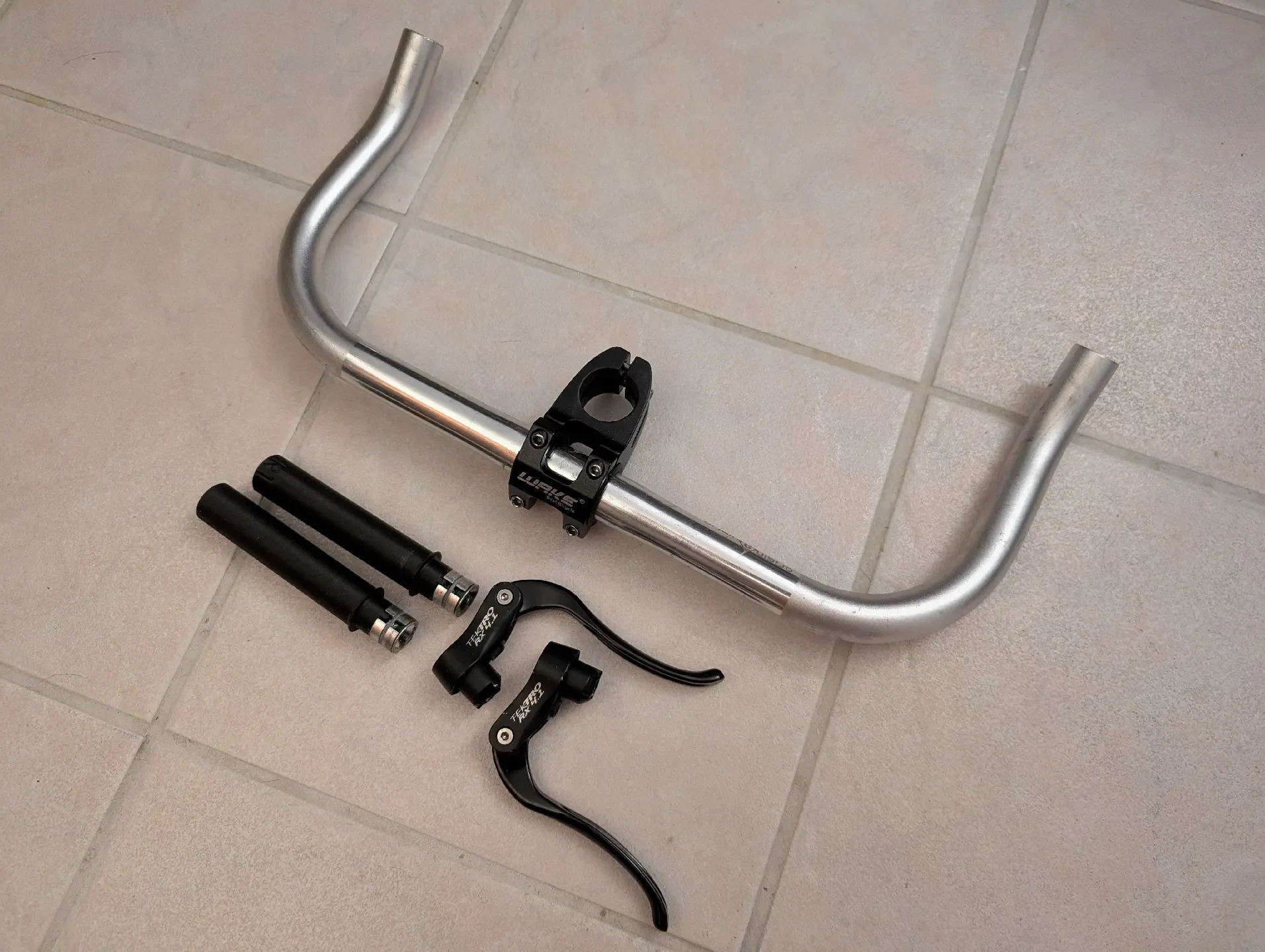

Дизайн
предназначен для крепления примерно этих предметов
Рычаг гидравлического тормоза Bengal Ares
Переключатель скоростей SRAM GX 10
Контроллер Авентон
Авентон дроссель
Лезин передний фонарь
Ред. 1

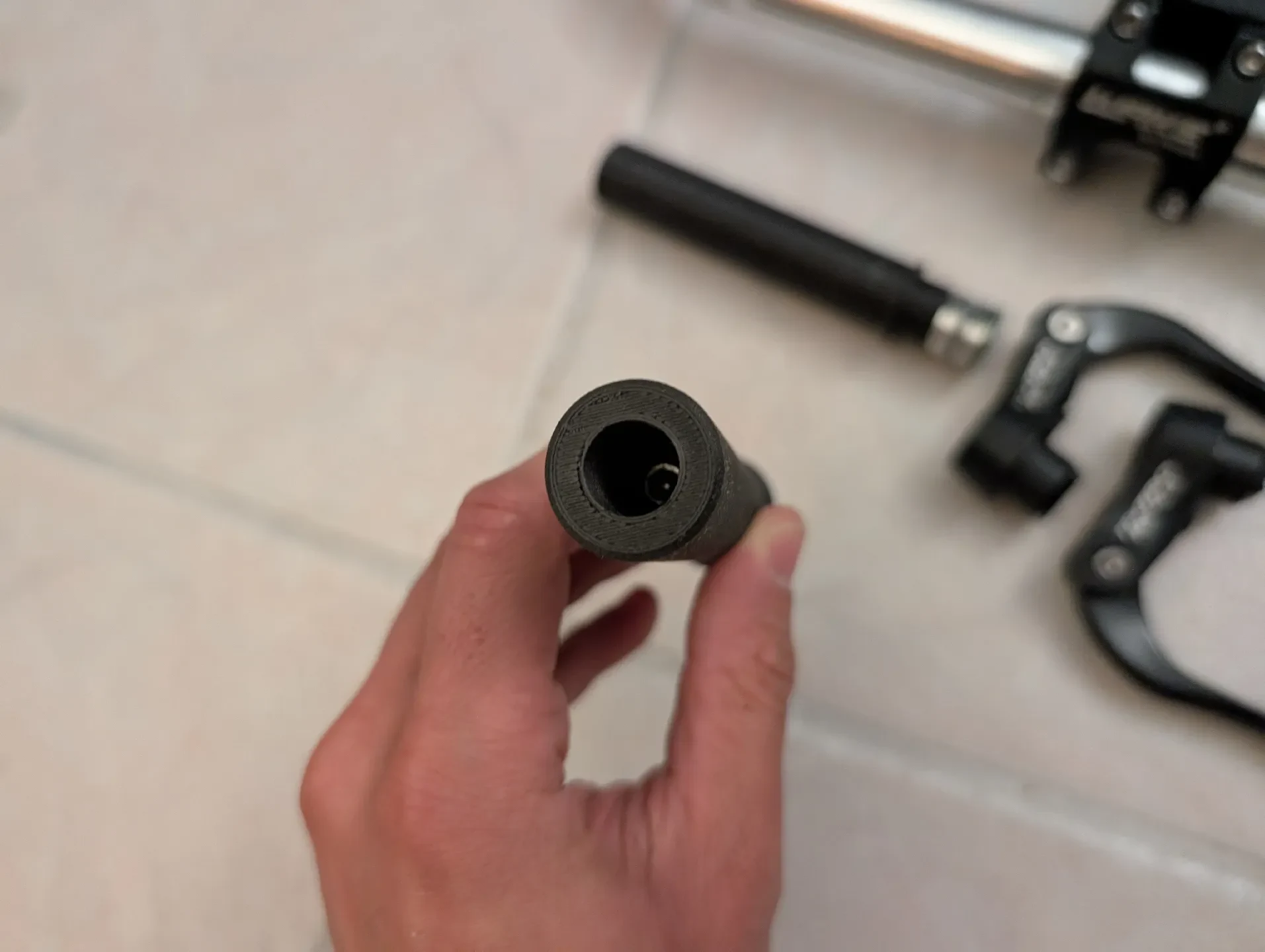

Аппаратное обеспечение для одного адаптера
Кол-во 1 винт с полукруглой головкой M6 x 100 мм
привод 4 мм
Разжимной механизм от тормозных рычагов Tektro RX 4.1
Я рассматривал возможность использования специального механизма 3DP, такого как стержень иглы, но отказался от него по этим причинам.
ускорить тестирование на осуществимость
прочность, так как это будет основа тормозного рычага
прочность, несмотря на относительно небольшое перекрытие с рулем

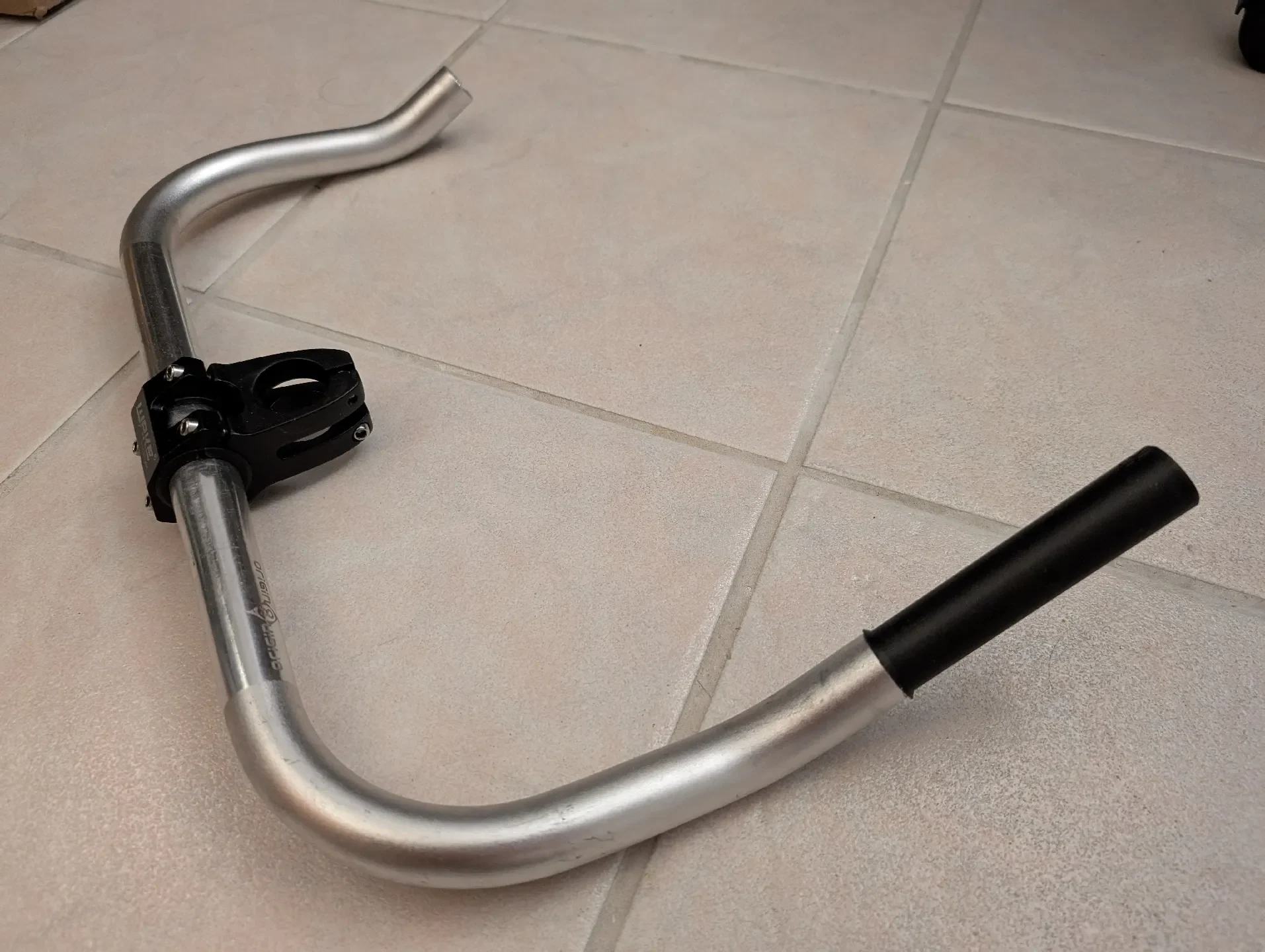

многие рупорные стержни имеют изогнутый конец, что усложняет вставку на определенную глубину.

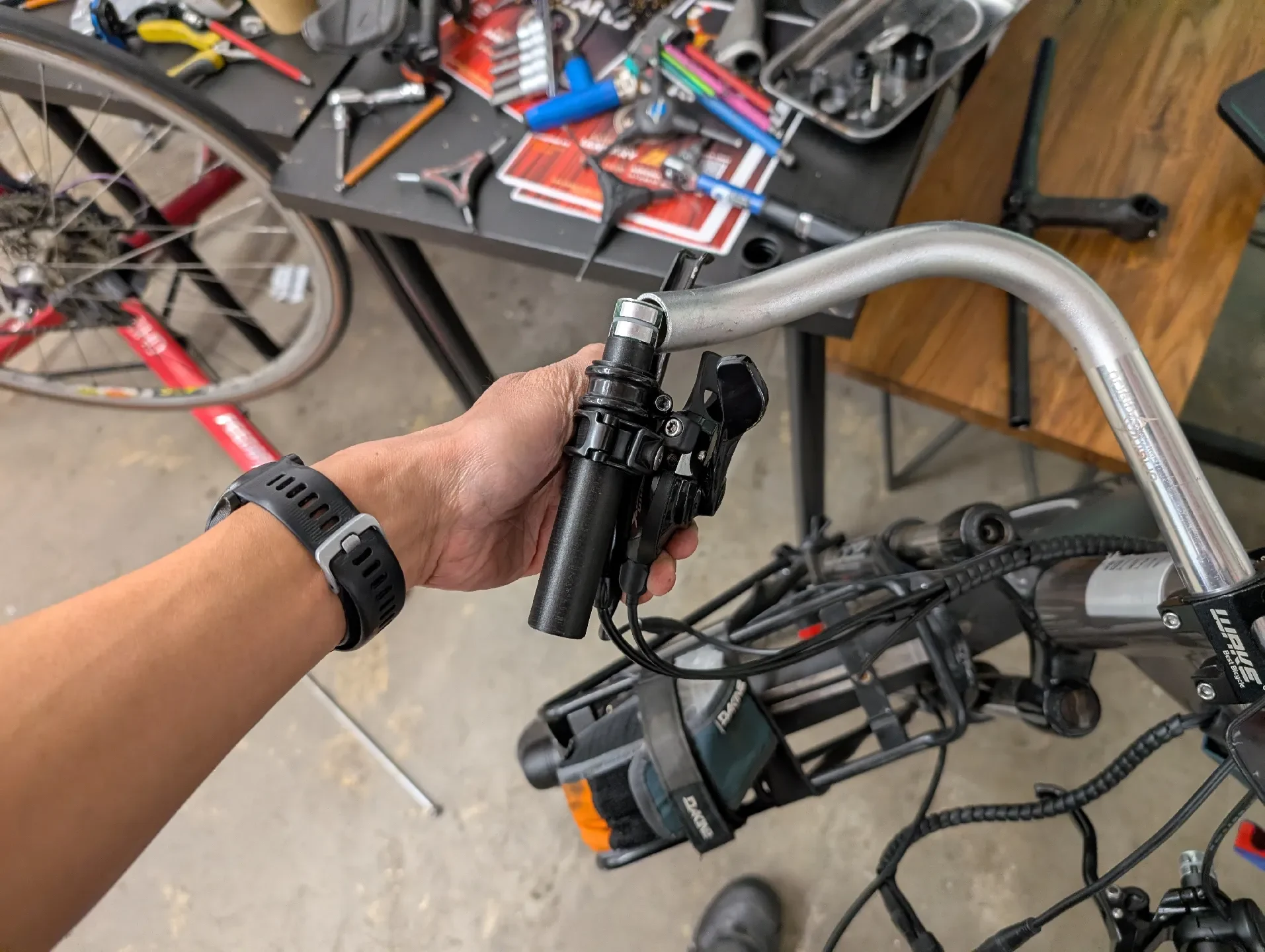

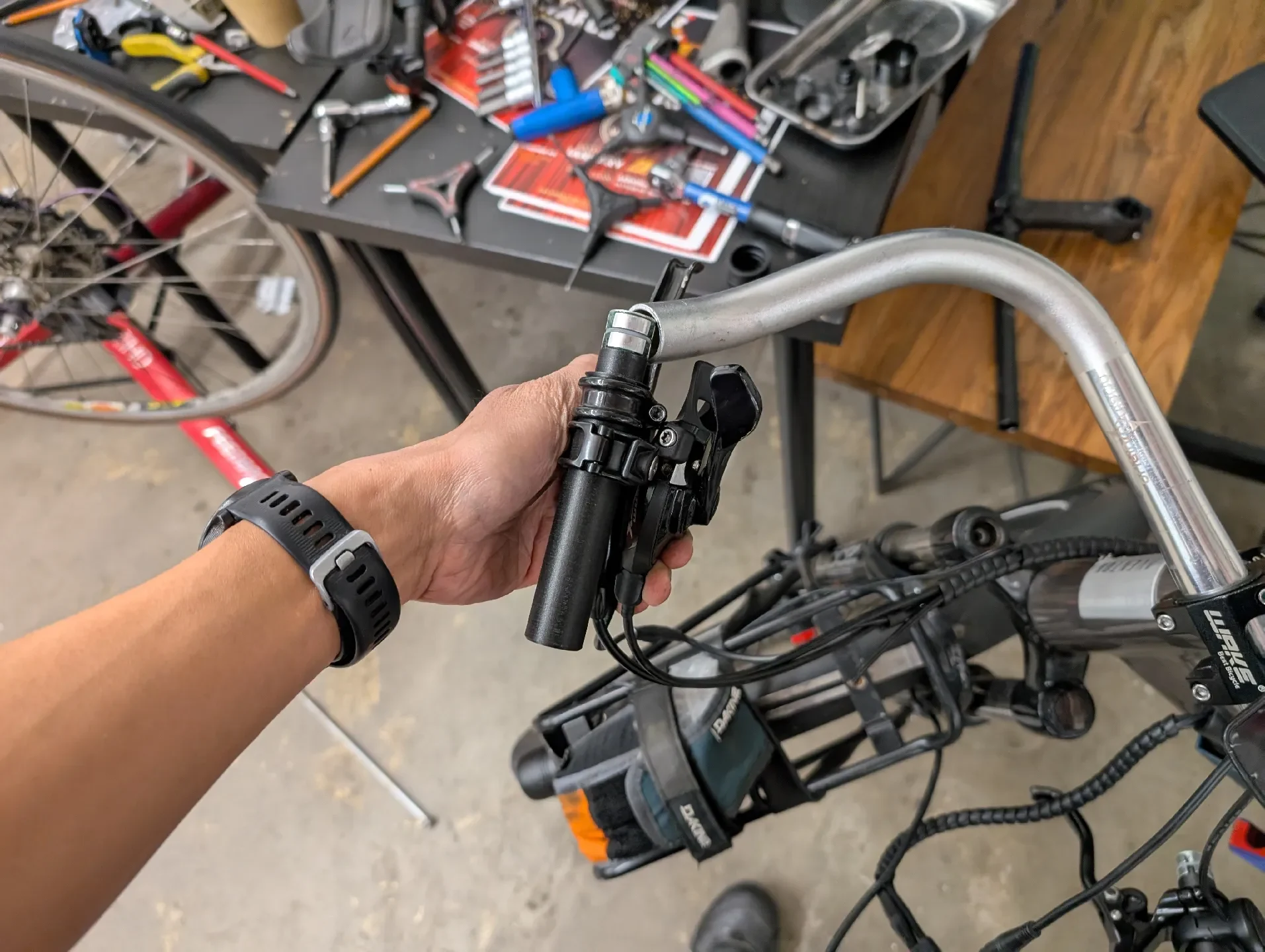

Установка
нанесите смазку на клин и сопрягаемую резьбу, чтобы облегчить последующее извлечение
Ограничения

многие из них такие же, как и в другом моем проекте — вытяжных шкафах.

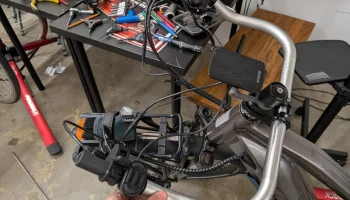

вам понадобится тонна дополнительной длины кабеля, чтобы сделать эту работу
это сложно для
гидравлические кабели с внутренней прокладкой
существующие электрические соединения тормозов, контроллера, компьютера и т. д.

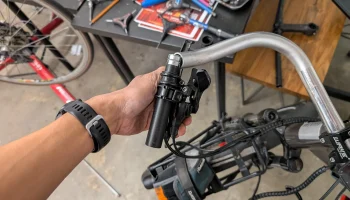

Обратите внимание на перегнутый задний тормозной шланг.

Почти перегнут передний тормозной шланг

Версия 2
имеет прямую, а не изогнутую рукоятку, но ни один из них на сегодняшний день не тестировался (18 января 2025 г.)
Будущие улучшения
Я думал об интеграции рукояток из ТПУ, но отказался от этого, чтобы избежать расползания прицела.
скорее всего, будет достаточно скользящих рукояток, например, рукояток ESI.
из-за кривизны в самом конце большинства рупоров мегафона фиксация ручек не работает.
Единственный способ продолжить этот проект в его нынешнем виде — это решить проблему с длиной кабеля, что я мог бы сделать, если бы в тормозах Bengal Ares можно было использовать стандартные шланги Shimano BH59.
в противном случае что-то подобное значительно снизило бы требования к длине кабеля.
