Качели-качалки в масштабе 1/18

Это мой взгляд на качели на гусеничном ходу, в котором я не использую гайки и болты, а только немного клея CA (суперклея) или другого клея, который у вас есть, который соединяет напечатанные детали вместе. Все, что вам нужно сделать, это распечатать 5 частей и склеить 2 из них вместе, если вы готовы свернуть их. Все помещается на стандартную пластину Ender 3 размером 220x220 мм. Так что, пока ваша тарелка такая большая или больше, вы можете сделать это. Все отпечатки печатаются плоско, и опоры не требуются. Упаковать его для хранения или перевезти на место легко, поскольку все это ломается и лежит ровно.

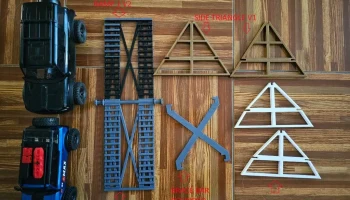

Включенные файлы:

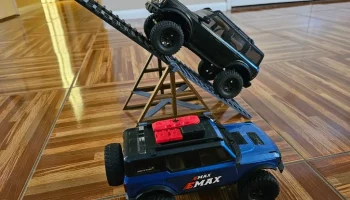

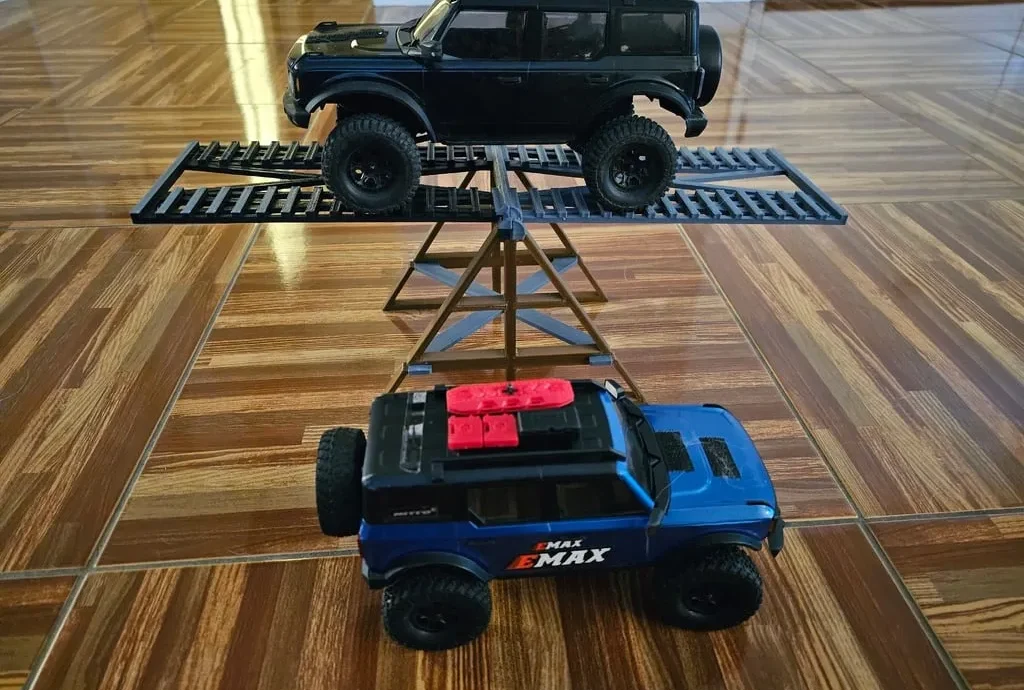

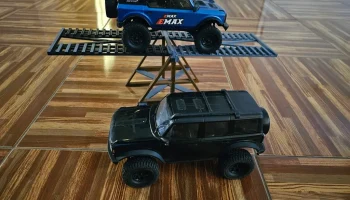

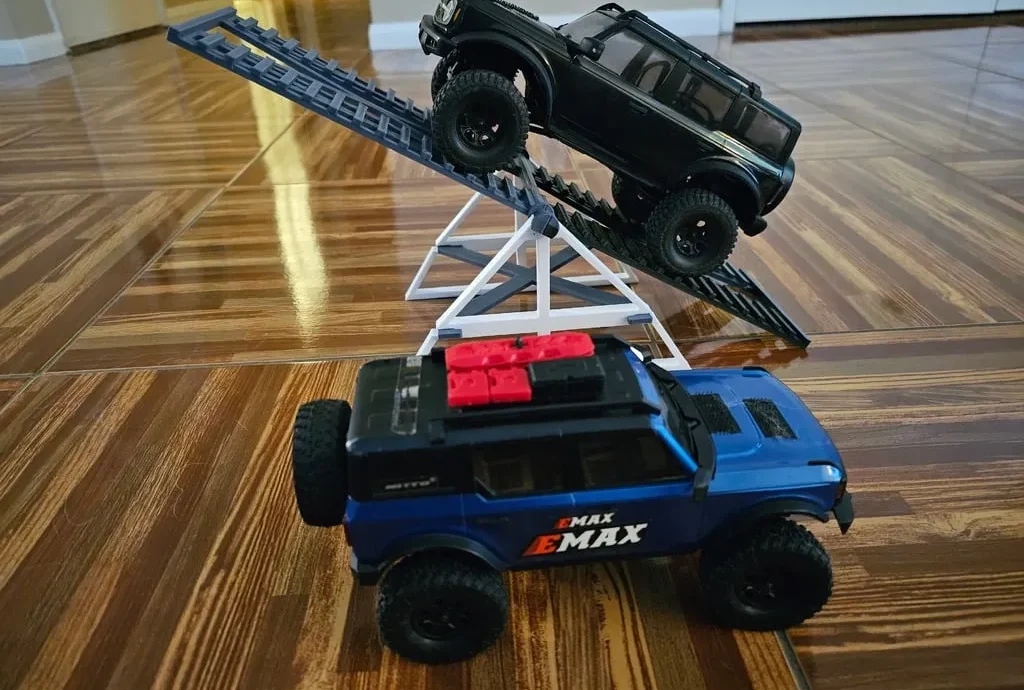

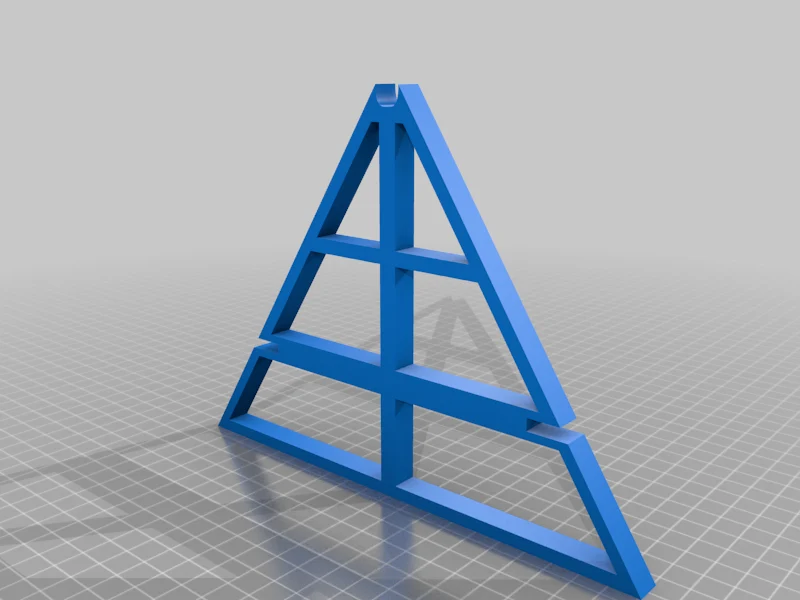

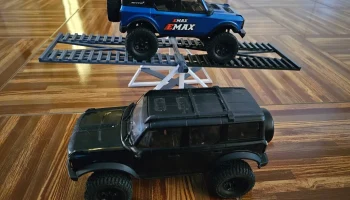

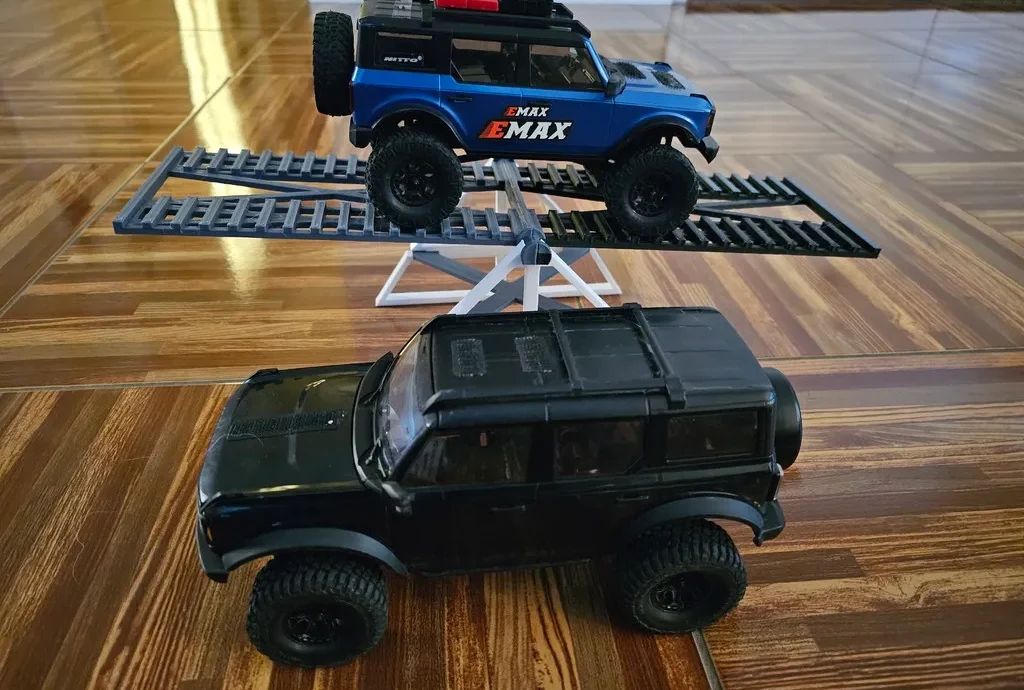

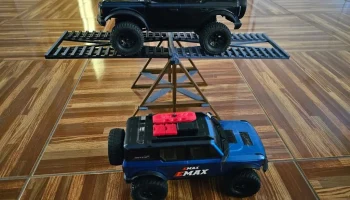

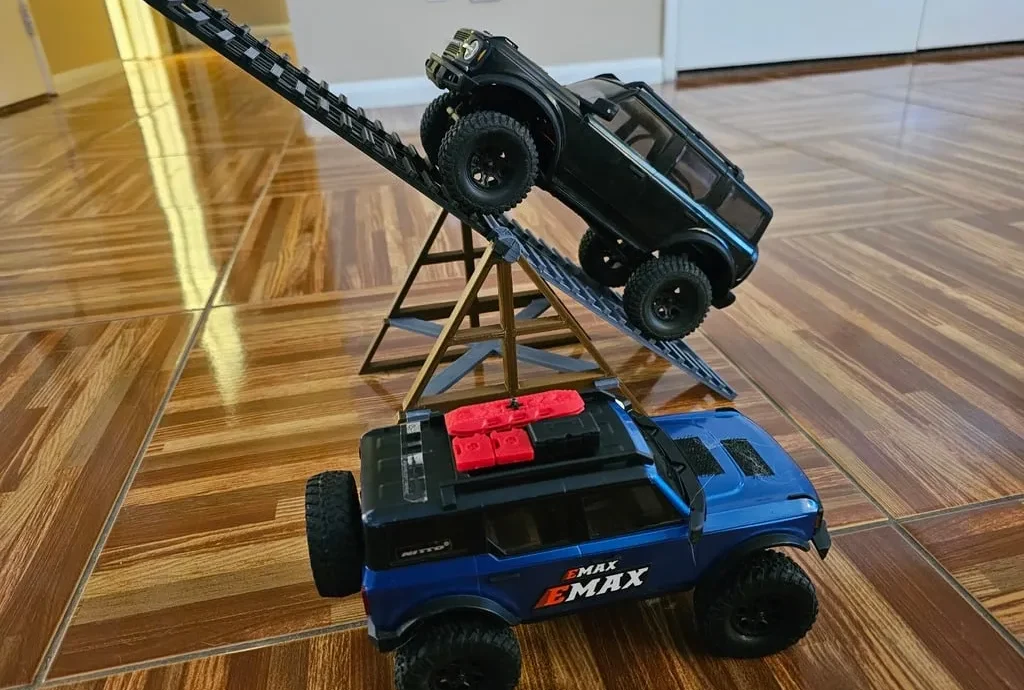

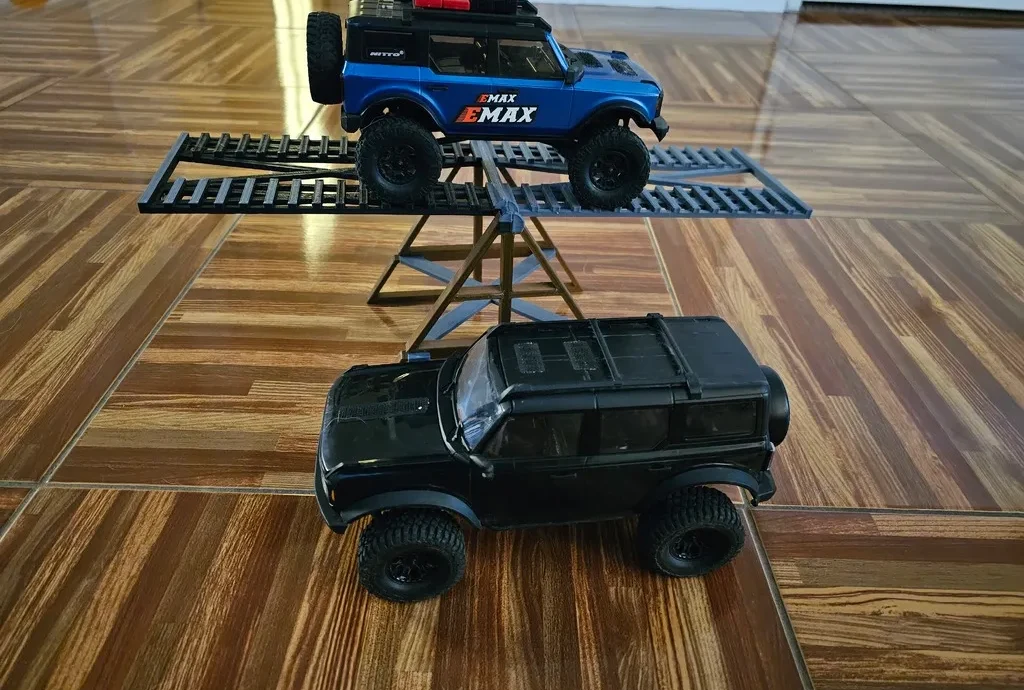

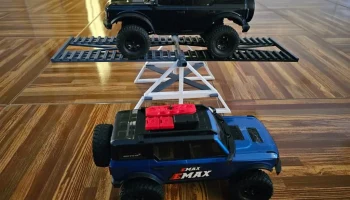

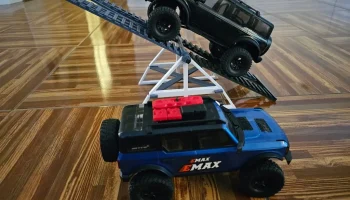

TT Side Triangle: поставляется в двух версиях. V1 (коричневый треугольник на фотографиях) выше и дает довольно крутой угол набора высоты, но это все еще возможно с моими TRX4M и SCX24. Но при п��пытке подняться происходит некоторое проскальзывание и подпрыгивание, что является хорошим испытанием. V2 (белый треугольник на фотографиях) немного короче и имеет более управляемый угол захода на посадку, что облегчает набор высоты. Оба боковых треугольника работают со всеми остальными частями.

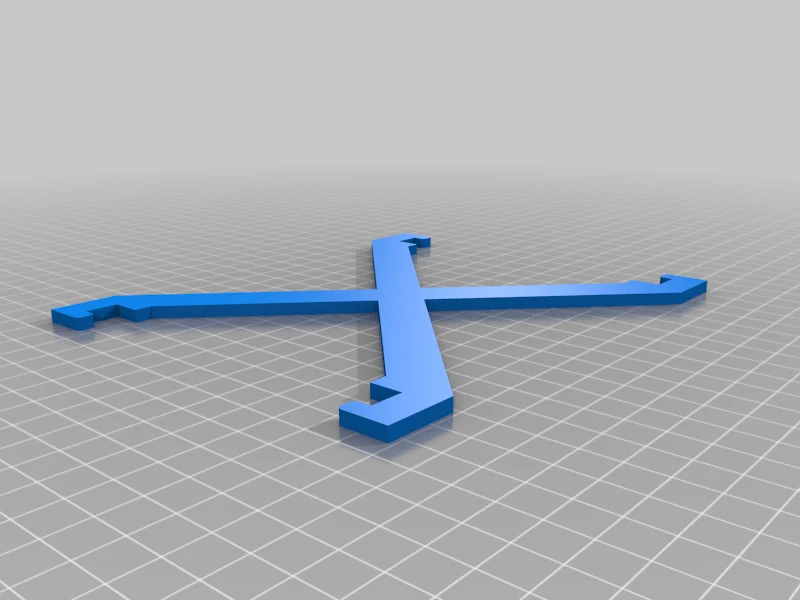

Распорка TT: соединяет стороны вместе для обеспечения структурной устойчивости. Встает и снимается с места.

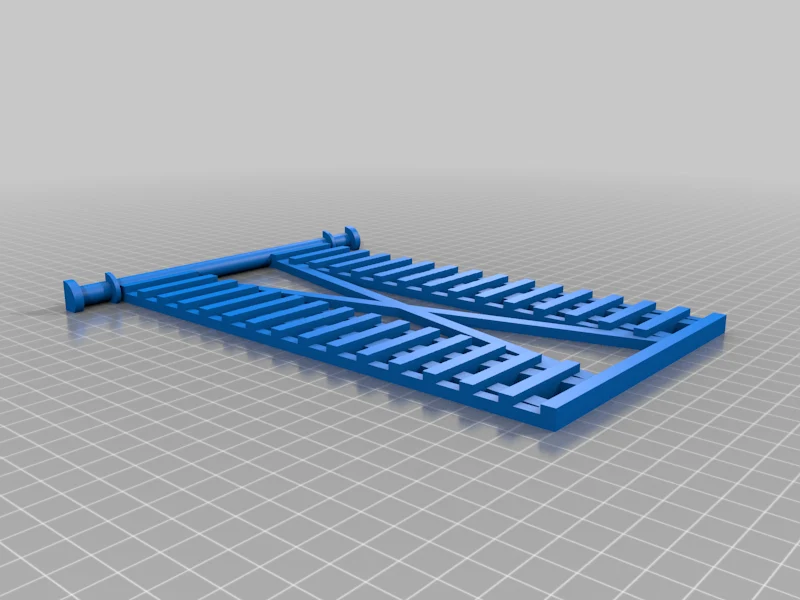

Половина рампы TT: одна сторона качающейся рампы, позволяющая разместить ее на пластине 220x220 мм.

ЧТО НАПЕЧАТАТЬ:

Распечатайте 2 боковых треугольника: V1 для более сложного препятствия или V2 для более короткого, но более гладкого препятствия. Распечатайте треугольники ровно, и никакие опоры не потребуются. При небольшом маневрировании оба треугольника поместятся на пластину 220х220 мм.

Распечатайте 1 поперечную скобку.

Распечатайте 2 половинки рампы. Распечатайте плоско, чтобы «ребристая» шина прижимала детали вверх. Возможно, вы захотите сначала распечатать их, чтобы, пока все остальное печатается, вы могли склеить эти части вместе.

СБОРКА:

Возьмите один из боковых треугольников и вставьте поперечную скобу. Поместите противоположный конец перекладины на другую сторону треугольника. Сделайте то же самое для второго треугольника, убедившись, что U-образные части подставки обращены в одном направлении.

Сложите две части рампы вместе так, чтобы из центра рампы образовался круглый стержень, и склейте их вместе. После соединения просто поместите их в подставку в верхнюю часть боковых треугольников.

ДРУГИЕ ПРЕПЯТСТВИЯ:

RC-мост можно найти здесь: https://www.printables.com/model/600421-118th-scale-crawler-bridge или https://www.thingiverse.com/thing:6206353.

RC здесь: https://www.printables.com/model/600420-118th-scale-whoops или https://www.thingiverse.com/thing:6206362

RC Веревочный мост здесь: https://www.printables.com/model/600418-118th-scale-crawler-rope-bridge-pieces или https://www.thingiverse.com/thing:6206529

RC Teeter Totter здесь: https://www.printables.com/model/613825-118th-scale-teeter-totter или https://www.thingiverse.com/thing:6264443

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.32

Заполнение:

15%

Нить: любая

Примечания:

Я использовал высоту слоя 0,32 для более быстрой печати, но она подойдет для любого варианта, который лучше всего подходит для вашей машины.

Категория: Радиоуправляемые транспортные средства
