Переходник для ремонтного комплекта гранитных бескамерных...

Об этой модели

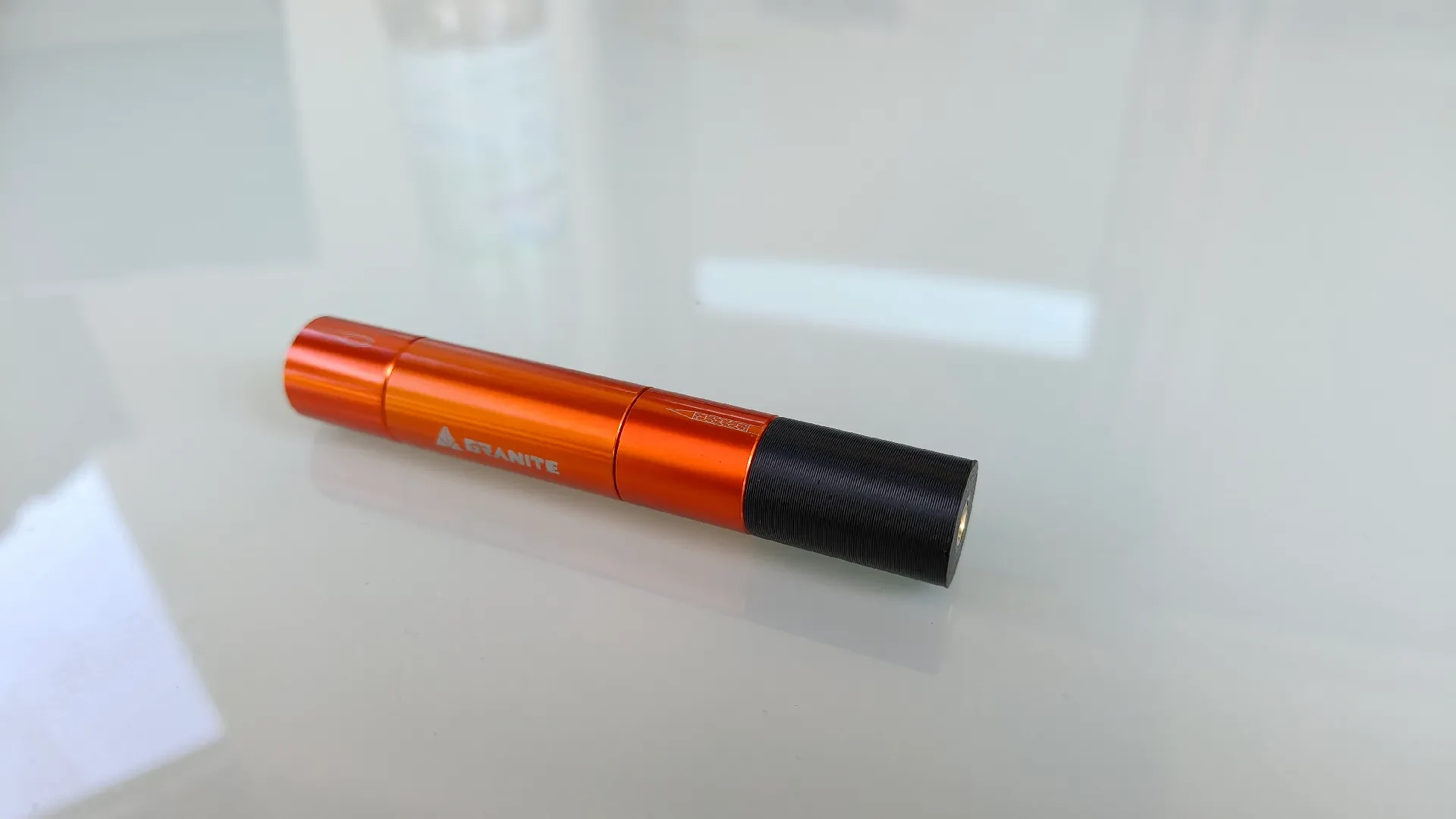

Это небольшой адаптер, который я разработал для использования ремонтного комплекта Graniteless Tubeless с торцевыми крышками руля, имеющими винт M4 вместо оригинального винта M5.

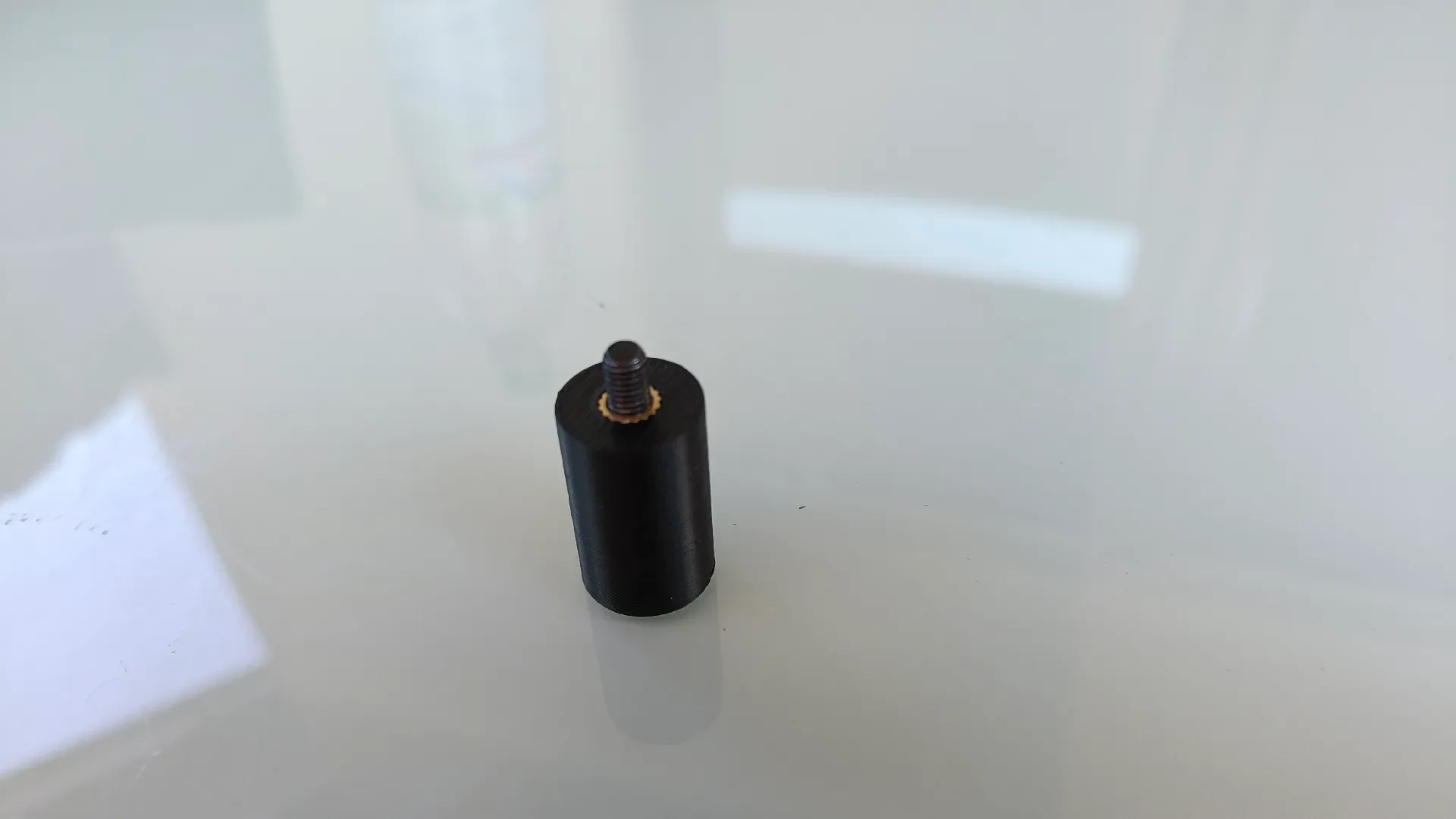

Переходник представляет собой простой цилиндр с двумя латунными термовставками:

Одна сторона: М5 (10 мм)

Другая сторона: M4 (8 мм)

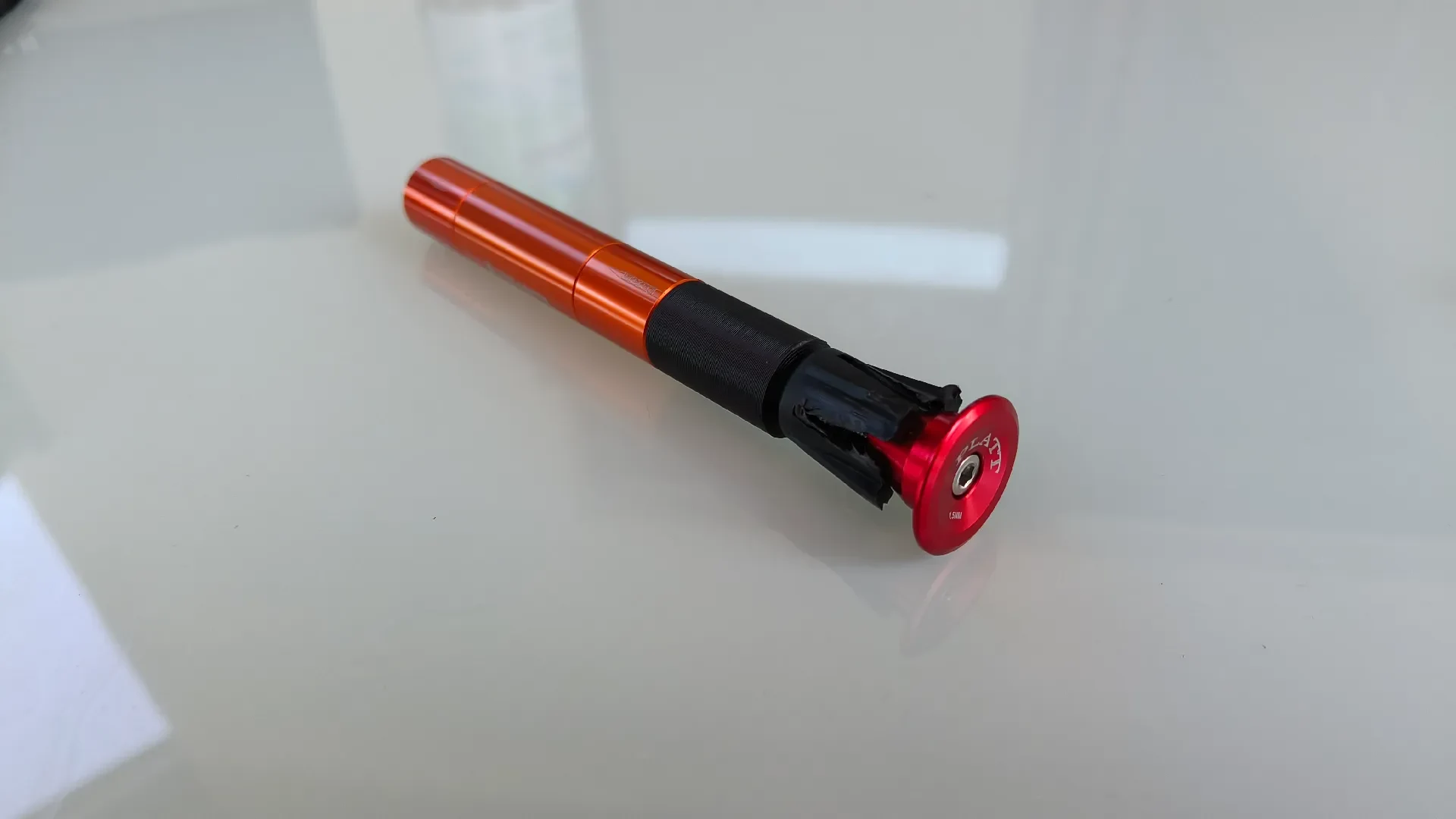

Если отрезать головку оригинального винта M5, он станет штифтом, соединяющим хранилище Granite с адаптером. С другой стороны, винт М4 на торцевой крышке стержня надежно удерживает все.

Почему я это сделал

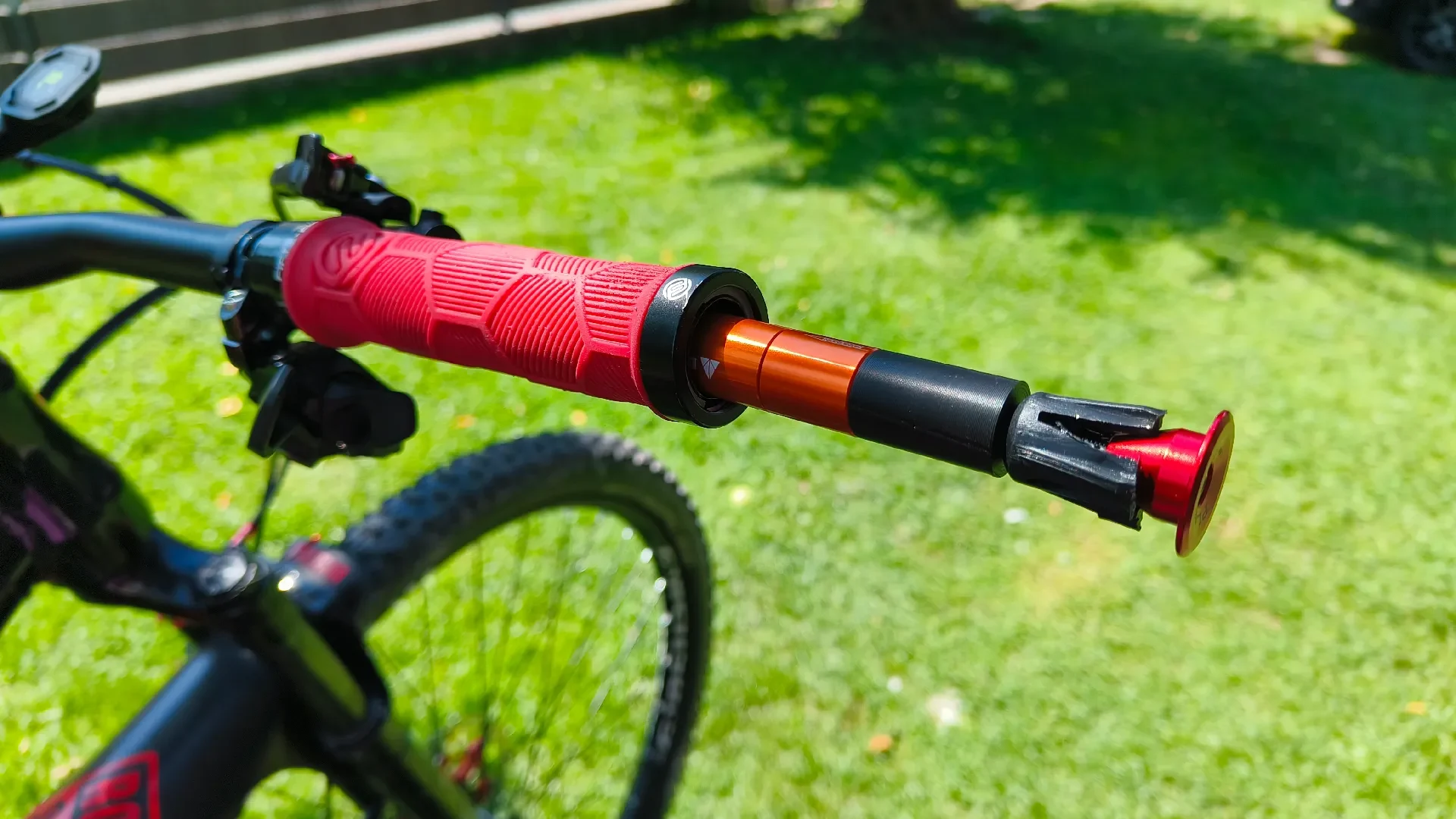

На моих рулях были винты M4 в торцевых крышках, поэтому я не мог напрямую установить ремонтный комплект для бескамерных рулей Granite. Этот адаптер решил мою проблему, и я делюсь им здесь на случай, если он поможет кому-то еще в такой же ситуации.

Файлы включены

Файл .3mf (готов к печати на Bambu Lab X1C)

Файлы .stl (для общего использования)

Файлы .sldprt (формат SolidWorks, если вы хотите настроить или переработать)

Примечания

Создан как хобби-проект — я просто делюсь файлами, ничего коммерческого.

Вам потребуются латунные термовставки (М5×10 мм и М4×8 мм).

Обрезка оригинальной головки винта Granite M5 является частью сборки.
