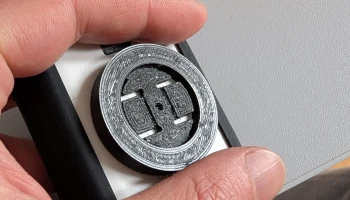

Четвертьоборотный интерфейс Garmin/Wahoo без инструментов...

Рассматривайте это как вариант действительно хорошо продуманного оригинала. Это не готовая «вещь», а похожая на оригинал, то, что могут использовать дизайнеры.

Распечатать инструкции

При этом используется немного усовершенствованная сборка при печати: приостанавливается на определенной высоте слоя, устанавливается пружина и продолжается печать.

Я использовал:

Нет опор

0,15 л.с.

0,6n

3 стены

ПЭТГ

1. Распечатайте весну

Распечатайте весну как она есть. Вам понадобится только один.

2. Разрезаем корпус

При разрезании корпуса добавьте паузу к слою, где принтер пытается печатать в воздухе. Ваш слайсер, вероятно, предупредит вас. Игнорируйте предупреждения, не позволяйте слайсеру добавлять опоры. Все будет в порядке, поскольку во время паузы мы помещаем в печать ранее напечатанную пружину.

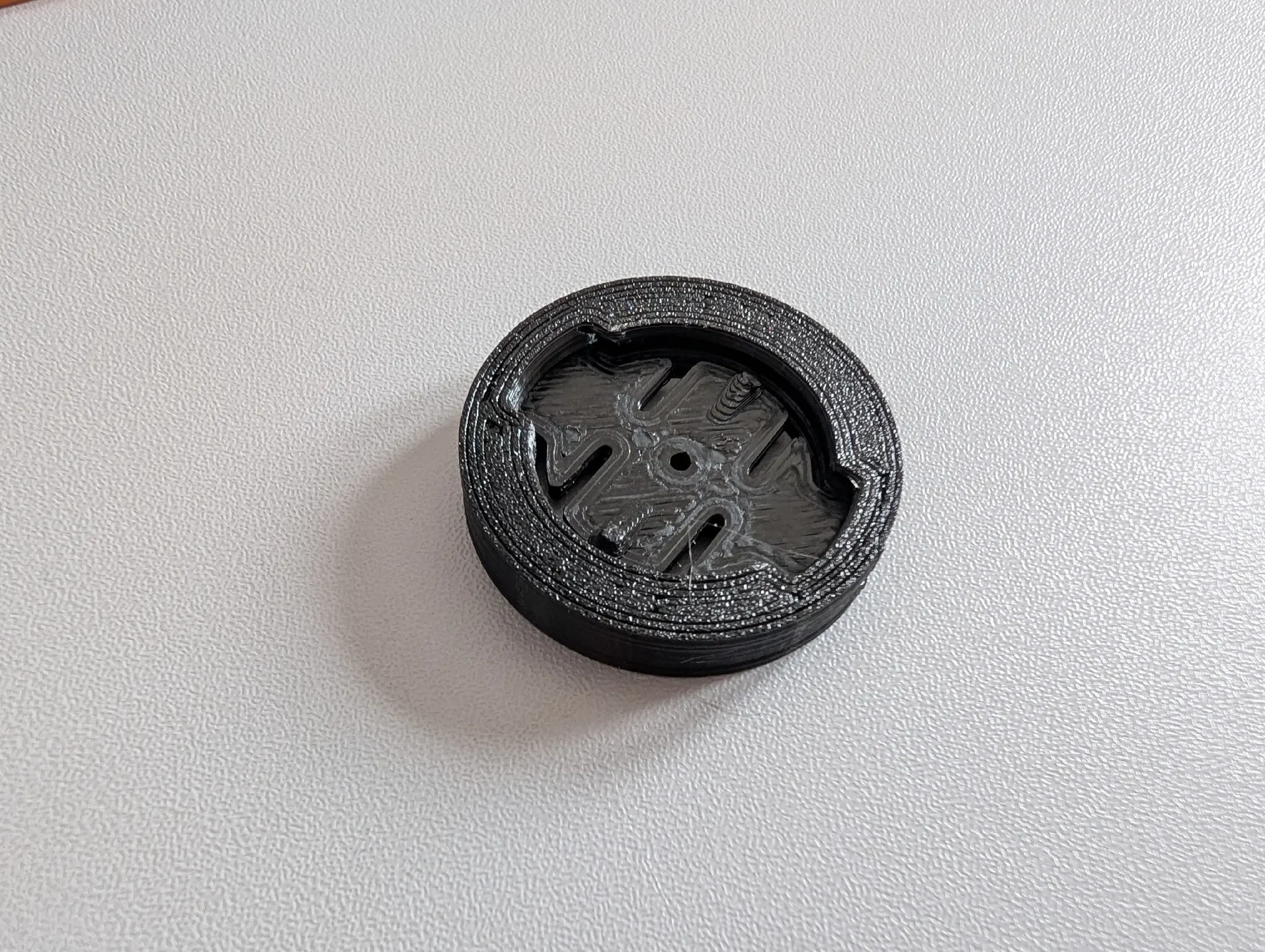

Слой, на котором вы добавляете паузу, должен выглядеть так и иметь высоту 4,9 мм. Ваш принтер приостановит печать и будет ждать вашего подтверждения, прежде чем он действительно начнет печатать эт��т слой.

Если вы никогда не добавляли паузу при печати: ваш дружелюбный производитель принтеров поможет вам.

3. Распечатайте корпус

Начните печать, как обычно. На приостановленном слое ваш принтер паркует сопло и ждет подтверждения.

Теперь поместите ранее распечатанную пружину и поместите ее в отпечаток на принтере. Будьте осторожны, чтобы не выбить его из рабочей пластины. Обратите внимание на ориентацию пружины.

Возобновите печать и будьте готовы, если что-то пойдет не так. Принтер начнет «соединять» корпус с пружиной, соединяя их вместе.

После печати удалите все остатки после паузы, и все готово. Дальнейшая сборка не требуется.

Я заметил, что первый слой сильно влияет на общую плотность посадки. Если кажется, что он слишком тугой, тщательно отшлифуйте слой корпуса, обращенный к рабочей пластине, до желаемой посадки.

Советы по дизайну

Не забудьте оставить некоторый зазор для перемещения пружины. Также с помощью этой техники вы легко сможете распечатать эту модель в многоцветии.

Дополнительные инструкции и пружину Wahoo см. в исходной модели.
