Ручка для ведра емкостью 5 галлонов - метрическая версия и версия SAE

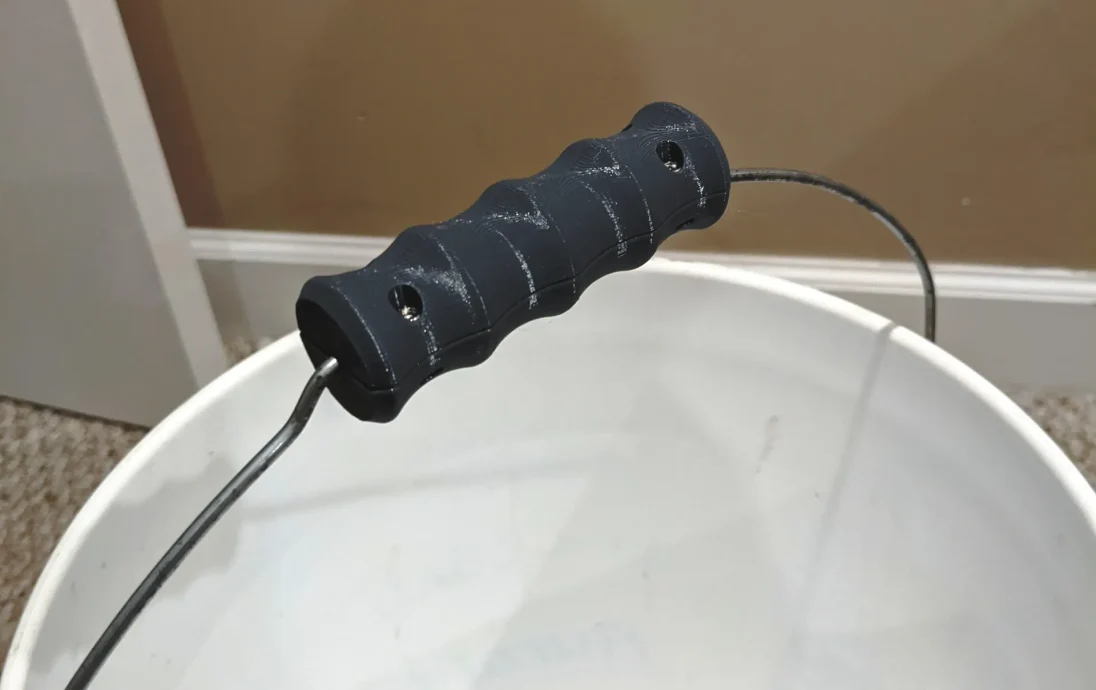

Эта ручка заменит маленькие и часто ломающиеся ручки, которые есть на ведрах емкостью 5 галлонов. Он разработан на основе стандартной проволоки диаметром 10 дюймов (диаметр 0,135 дюйма) и ручки ведра емкостью 5 галлонов. Часто проволочные ручки имеют изгиб вверху в месте крепления ручки, поэтому для успешной установки ручки, возможно, придется выпрямить их. Существуют две модели: одна со свободной ручкой, а другая с тугой ручкой. Свободная ручка имеет отверстие диаметром 0,250 дюйма, что позволяет ручке вращаться. Плотная версия модели имеет отверстие диаметром 0,150 дюйма, что обычно требует, чтобы крепежные элементы стягивали две половинки вместе из-за изгиба проволочной ручки. После установки ее можно поворачивать, но обычно она удерживает положение.

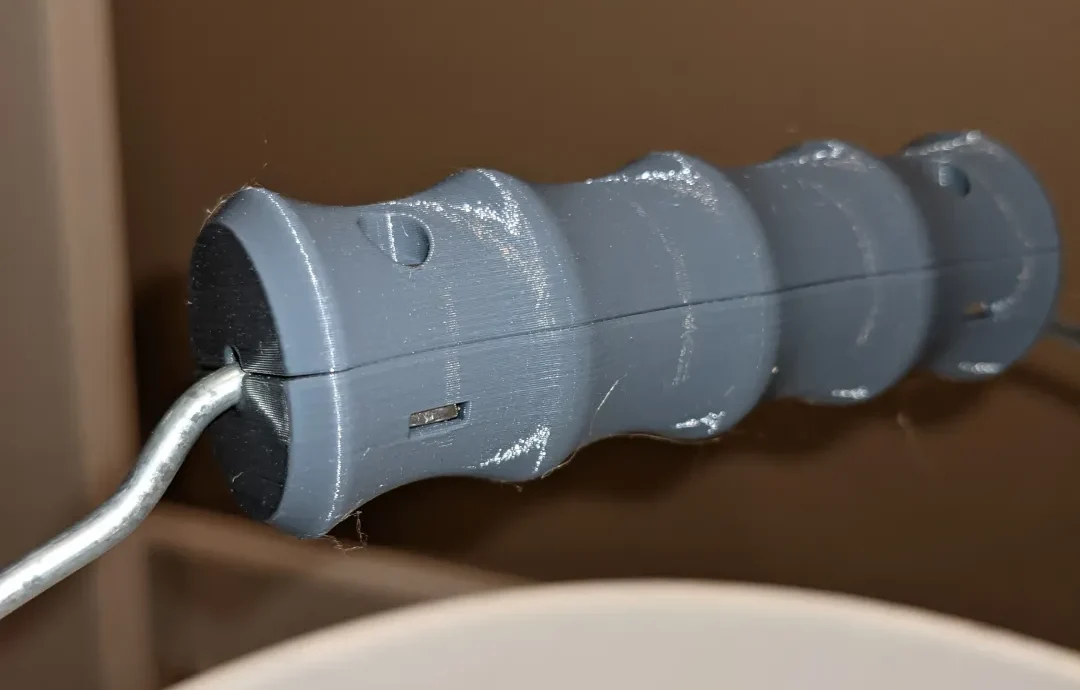

Обе модели скрепляются 4 гайками и 4 болтами. Размер крепежа рассчитан примерно на болты M3x0,5 x 12 мм и квадратные гайки в метрической версии. Для версии SAE необходимое оборудование — это 4-40 болтов длиной примерно ½ дюйма или короче и 4-40 шестигранных гаек, которые в США гораздо более доступны, чем квадратные гайки. Раззенкованные отверстия сконструированы таким образом, чтобы винт с головкой под торцевой ключ располагался заподлицо с поверхностью.

Я напечатал эти модели из PETG, с 3 периметрами и 4 верхними и нижними слоями. Принтер был настроен с соплом 0,4 мм и высотой слоя 0,20 мм. На нем мало мелких деталей, и его можно легко напечатать с помощью более крупного сопла диаметром 0,6 мм с уменьшенной гладкостью поверхности. Обе модели предназначены для печати с размещением больших сопрягаемых поверхностей на столе. Квадратные пазы для гаек смоделированы таким образом, что опоры не требуются.
