Самовыравнивающееся колесо Beadlock 1,9" типа Tatra......

Я создал этот диск для бедлока для модели Tatra T815 VE в масштабе 1:12.
Вы можете использовать его на любой модели аналогичного размера.
Вы также можете выполнить ремикс передней части диска в соответствии с вашими задачами.

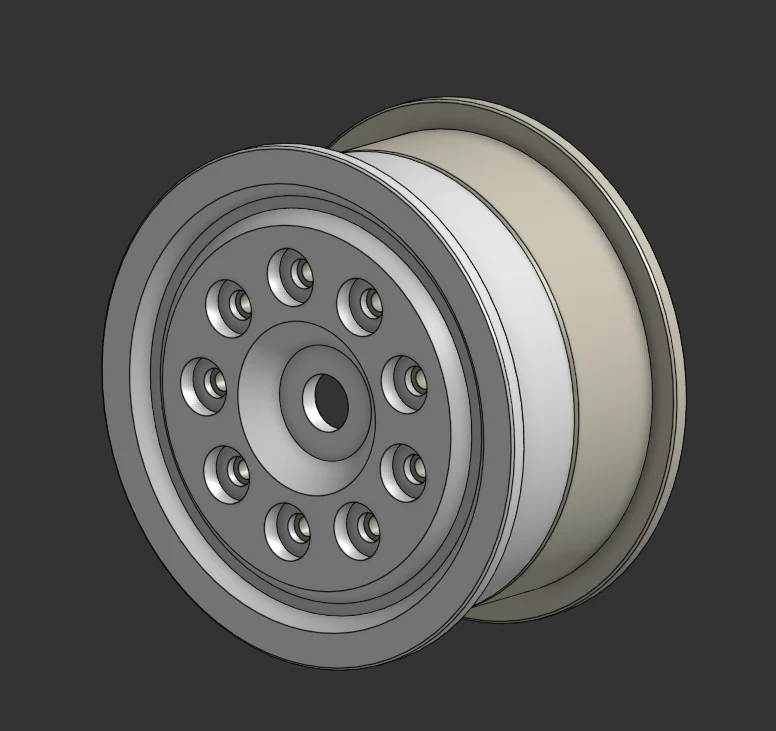

Он состоит из:
* внешний диск
* внутренний диск
* стопорное кольцо

Он имеет функцию самовыравнивания, поэтому его очень просто собрать и совместить отверстия для винтов.

Его конструкция позволяет легко менять ET и воздействовать только на внешнюю часть диска. Внутренняя часть и кольцо не меняются. Вот почему полезно экспериментировать.

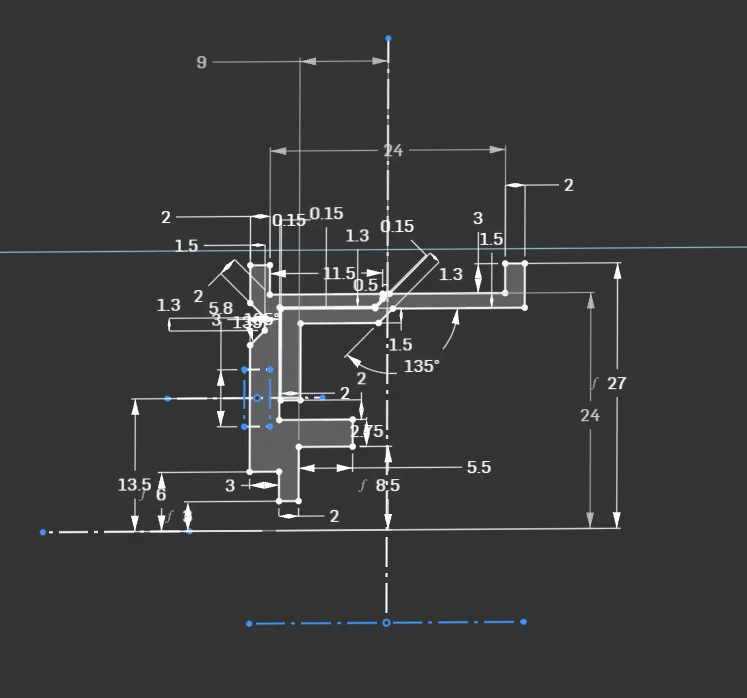

ET — это переменная в документе Onshape. Просто измените ET, экспортируйте и распечатайте только внешнюю часть диска.

Диск подходит для шин с внутренним диаметром 48 мм, для семейства 1,9 дюйма.
Этот диск имеет ET 9 мм.

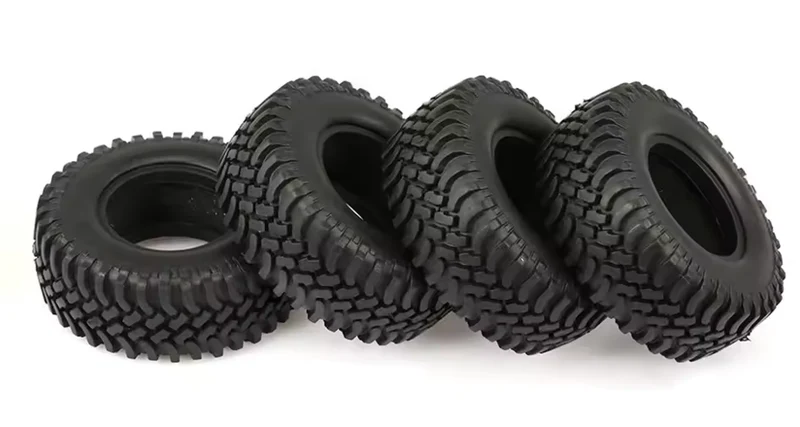

Диск предназначен для колеса с AliExpress под названием «4 шт. 100 мм резиновые 1,9 колесные шины для 1:10 RC Crawler Car Axial SCX10 AXI03007 D90 D110 Tamiya CC01»
Вероятно, он подойдет другим с такими же характеристиками.

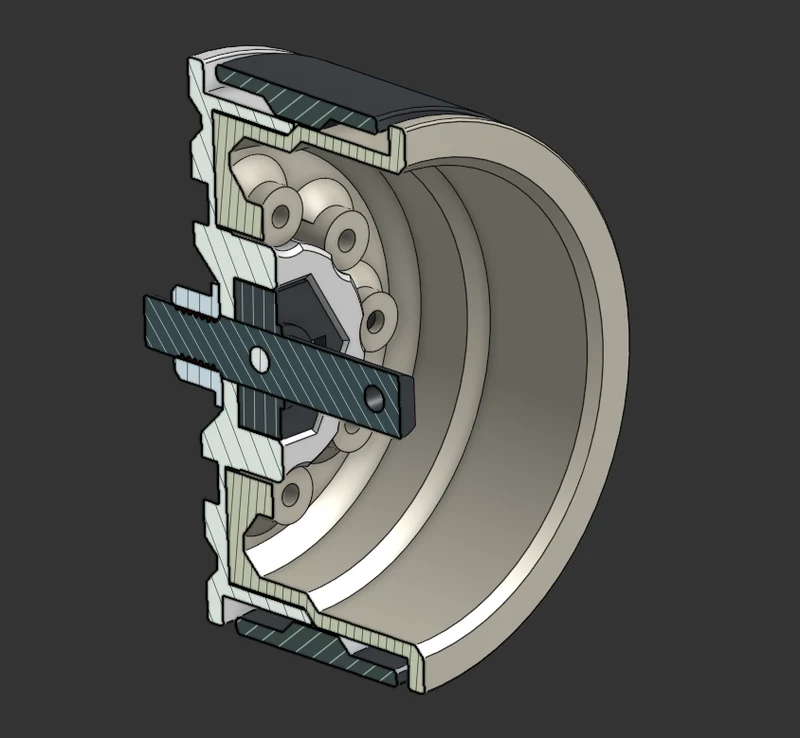

Разработанный для адаптера HEX диаметром 14 мм, я использую Traxxas #4954, который предполагает ось диаметром 6 мм. Я снова использую оси Traxxax № 5454, и на гайке у них резьба 5 мм.

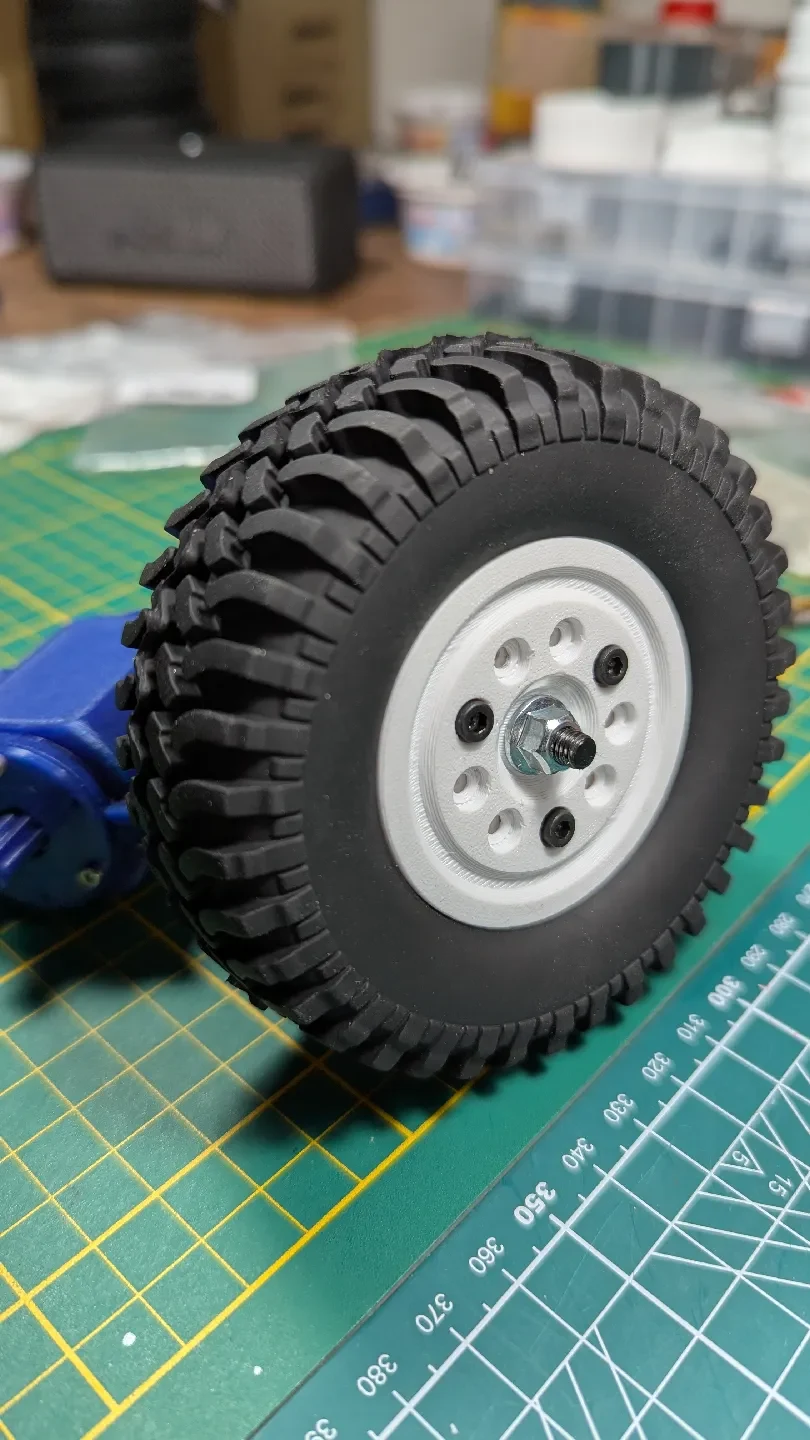

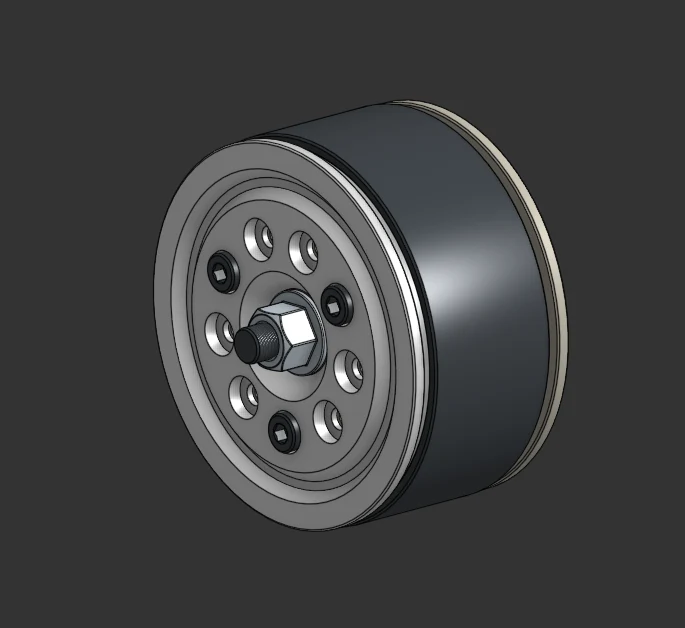

Для затяжки диска вам понадобится всего 3 винта, остальные позиции можно занять винтом-заглушкой.

Винты, которые я затягивал, представляют собой винты с внутренним шестигранником M3 длиной 6 мм. Они также могут быть длиной 8 мм.

Гайка для крепления диска к валу: Самоконтрящаяся шестигранная цельнометалличес��ая гайка с буртиком DIN 6927.

Я печатаю диск по 3 периметрам с заполнением 20%.

Прежде чем привинчивать диск на место, просверлите отверстия для винтов сверлом диаметром 2,5 мм.

Обновления:

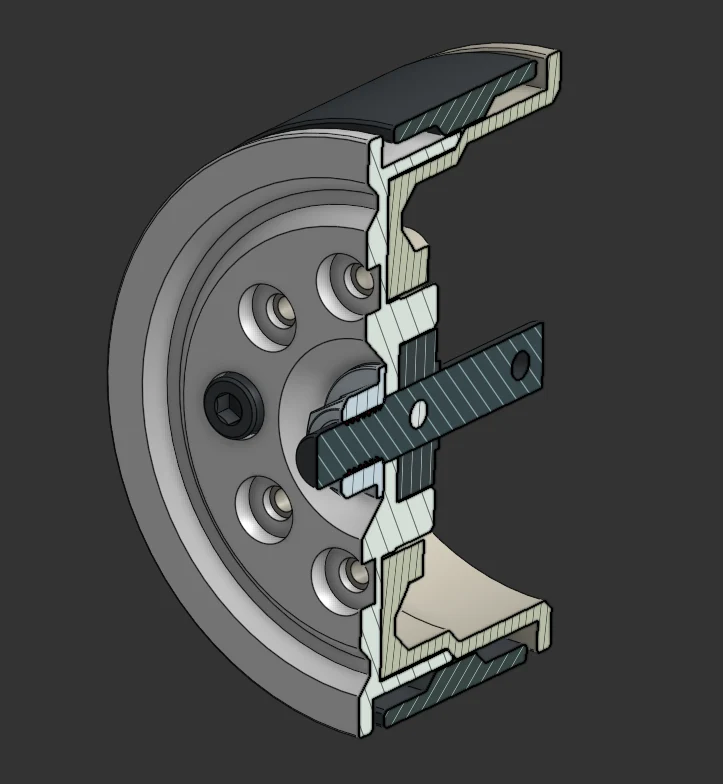

20 апреля 2025 г. — Изменена внутренняя модель, позволяющая использовать винты M3 длиной 6 или 8 мм, поэтому при идеальной затяжке диска все концы винтов совпадают с краями пластиковых бобышек. Пластиковые бобышки на 0,2 мм короче винтов. также подготовил версию, в которую можно установить винты длиной 6 мм.
Это позволяет легко увидеть, что все винты вставлены на одинаковую глубину, и гарантирует, что диск не будет заметно покачиваться при вращении. Это также поможет вам узнать, когда следует прекратить затягивание. Винты должны располагаться заподлицо с бобышками или слегка утоплены, в зависимости от толщины исп��льзуемой вами резиновой шины.
Обновленные модели включают внутреннюю часть (STL и STEP). Просто объедините внешнюю часть любой версии ET с внутренней, чтобы получить винт нужной длины.
