Параметрический шаблон фрезерного станка с угловым радиусом 1-80 мм

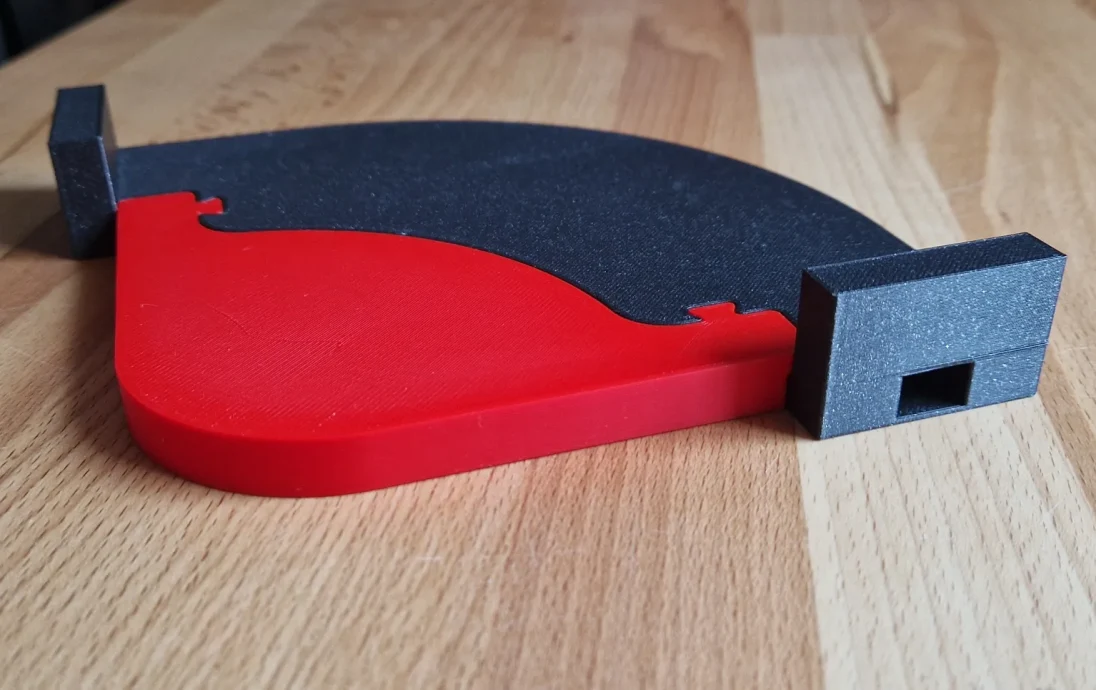

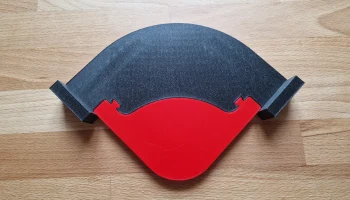

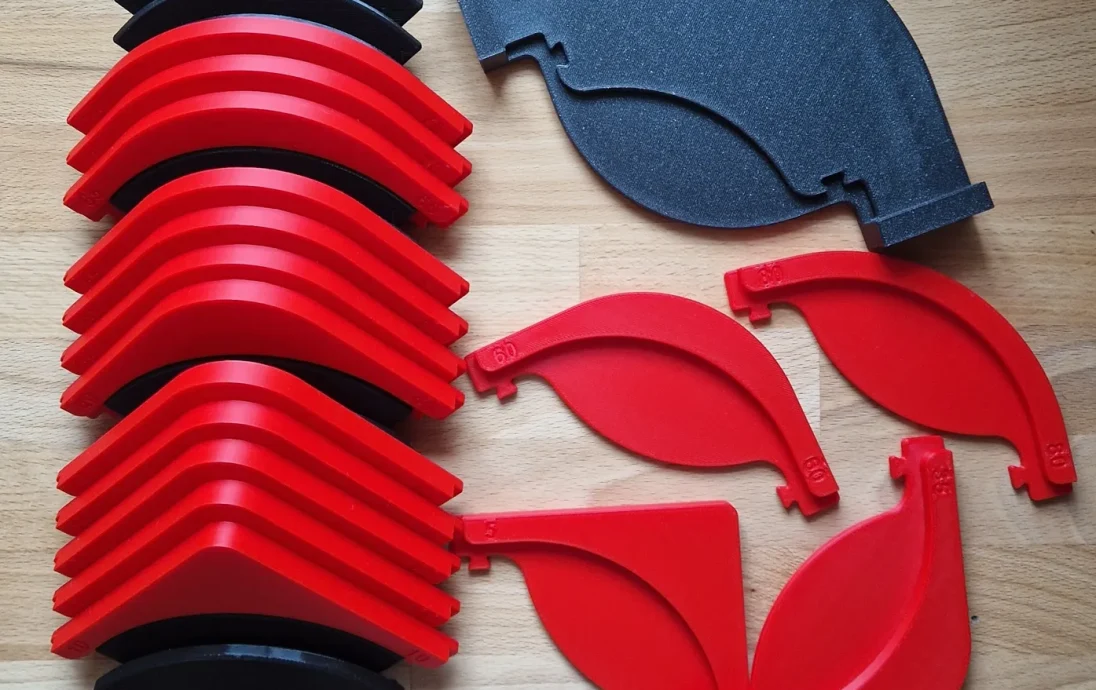

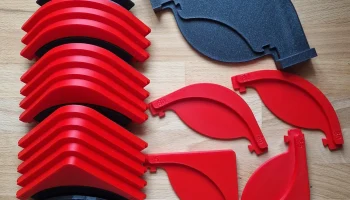

Простая модульная система для добавления закругленных кромок в ваши проекты по деревообработке. В этот комплект входит основание, сменные шаблоны и настенное крепление для хранения (до 16 шаблонов).

Особенности

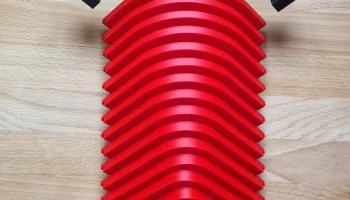

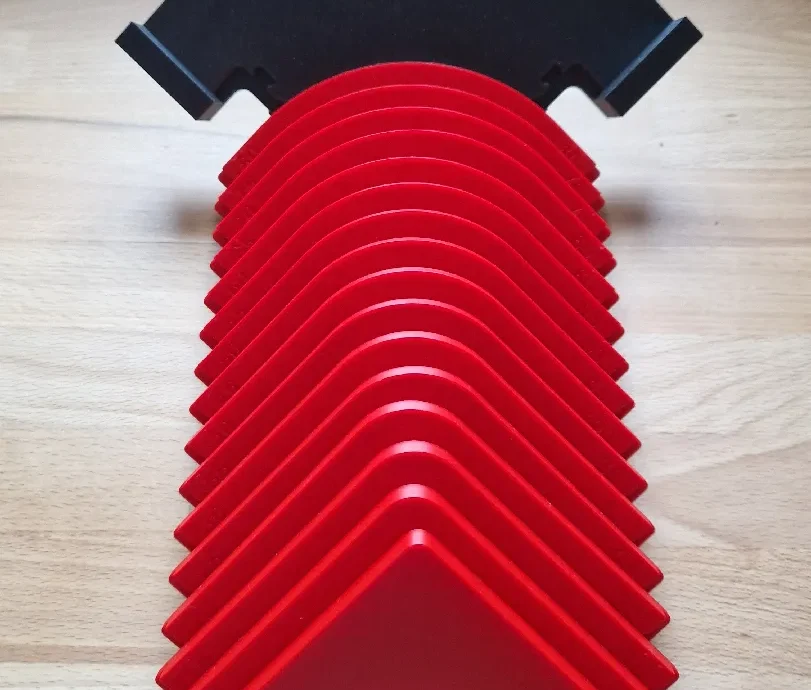

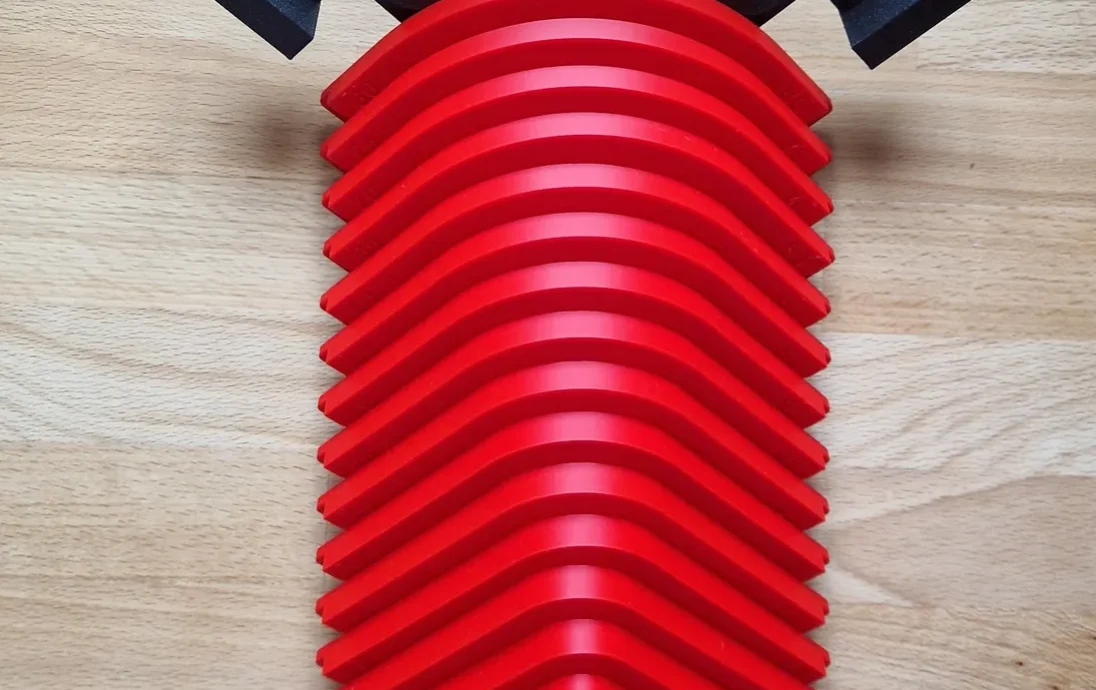

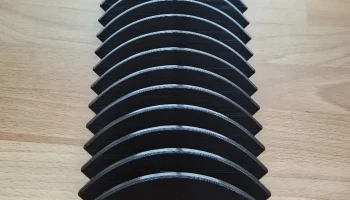

Сменные шаблоны: Включает файлы размером от 5 до 80 мм (с шагом 5 мм).

Полностью параметрический: включает параметрические файлы Fusion 360 для создания пользовательских шаблонов радиусов. Он автоматически обновляет выбитый номер на шаблоне всякий раз, когда вы меняете размер радиуса.

Совместимость с зажимами: в основании имеются пазы, предназначенные для зажимов гусеничных пил Makita, хотя я думаю, что оно должно быть совместимо с большинством стандартных зажимов гусеничных пил других марок.

Пользовательские фигуры: используйте .f3d или. Step-файл для создания уникальных геометрических фигур, выходящих за рамки стандартного набора.

Хранение: В комплект входит простое настенное крепление, позволяющее держать подставку и шаблоны в порядке.

Технические примечания

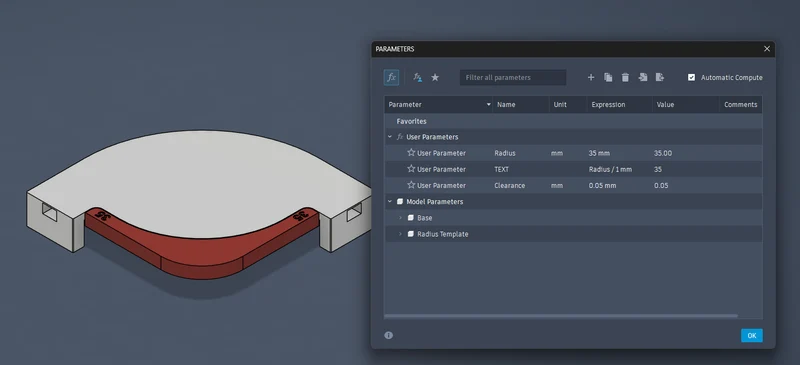

Регулируемая посадка: если шаблоны слишком тугие или слишком свободные для допусков вашего принтера, просто откройте файл .f3d и отрегулируйте параметр «зазор».

Файлы включены

Файлы STEP: готовые шаблоны (5-80 мм). Основание и настенное крепление.

Файл F3D: полностью параметрический исходный файл для нестандартных размеров и посадок.

Файлы STL: Если кому-то, кто не знает, как использовать Fusion 360, нужен файл .stl для любого пользовательского радиуса, просто напишите мне в Директ, и я сделаю их для вас.

Как использовать

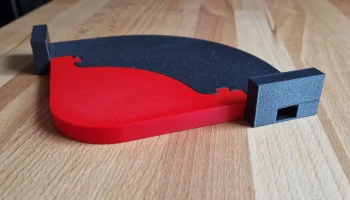

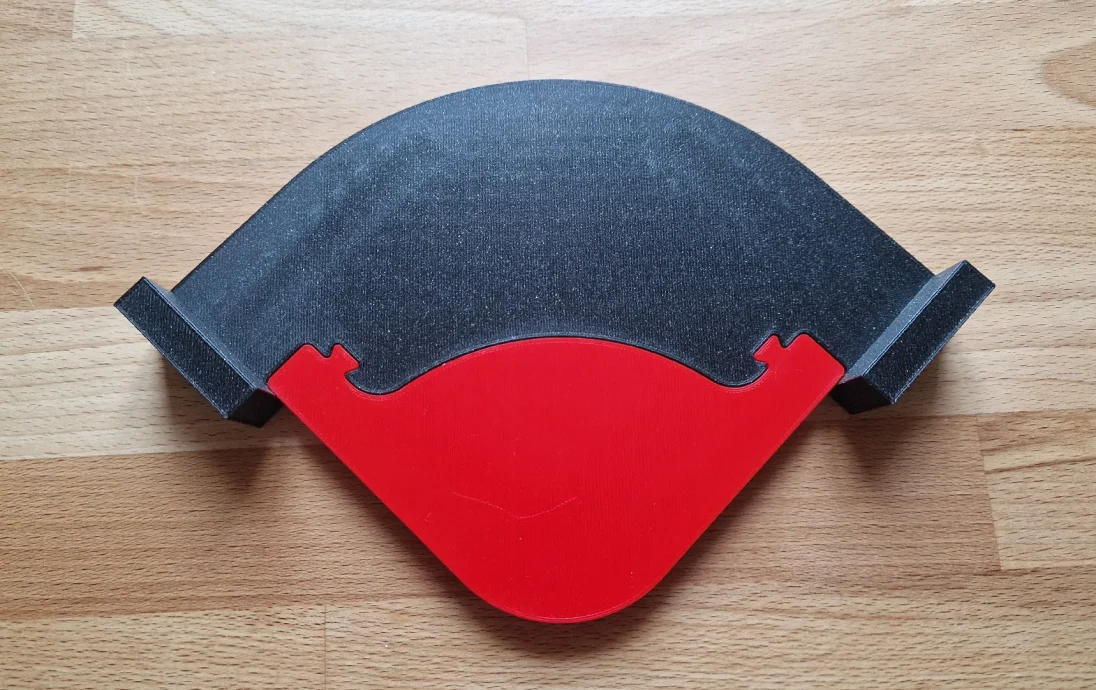

Вставьте шаблон радиуса в основание.

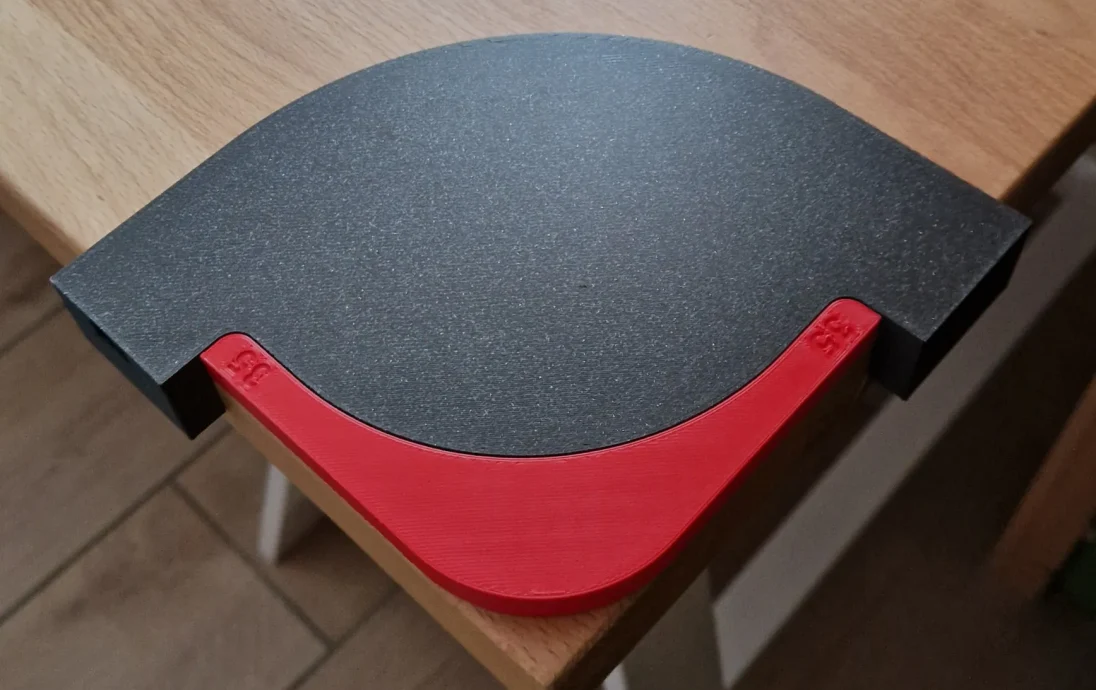

Выровняйте ос��ование по углу дерева.

Закрепите зажимами (или используйте двусторонний скотч).

Используйте фрезу для обрезки заподлицо, чтобы следовать шаблону и добиться идеального радиуса.
