Я заставил Hymec работать на SXV. Поэтому я пишу здесь для тех, кто в будущем тоже захочет это сделать.

1. Вам понадобится Magura Hymec 2100005 (у него цилиндр на рабочий ход 51-53 мм). У SXV размер 49 мм, и Магура говорит, что вам следует взять следующий больший размер и при необходимости использовать шайбу, чтобы ручка имела люфт 4-6 мм (сцепление не должно включаться само по себе, когда велосипед нагревается, поэтому люфт есть).

РЕДАКТИРОВАТЬ: Я перешел с насоса 9,5 мм на насос 10,5 мм, потому что для меня 9,5 мм нужно оттянуть слишком далеко назад, чтобы полностью отключить сцепление. Поэтому я купил Magura 10,5 отдельно. Но вы можете просто выбрать другой комплект или купить детали отдельно, если вам также нужен более короткий способ выключения сцепления. И его по-прежнему легко тянуть. (У Magura также есть насос диаметром 12 мм, если вам нужен еще короче)

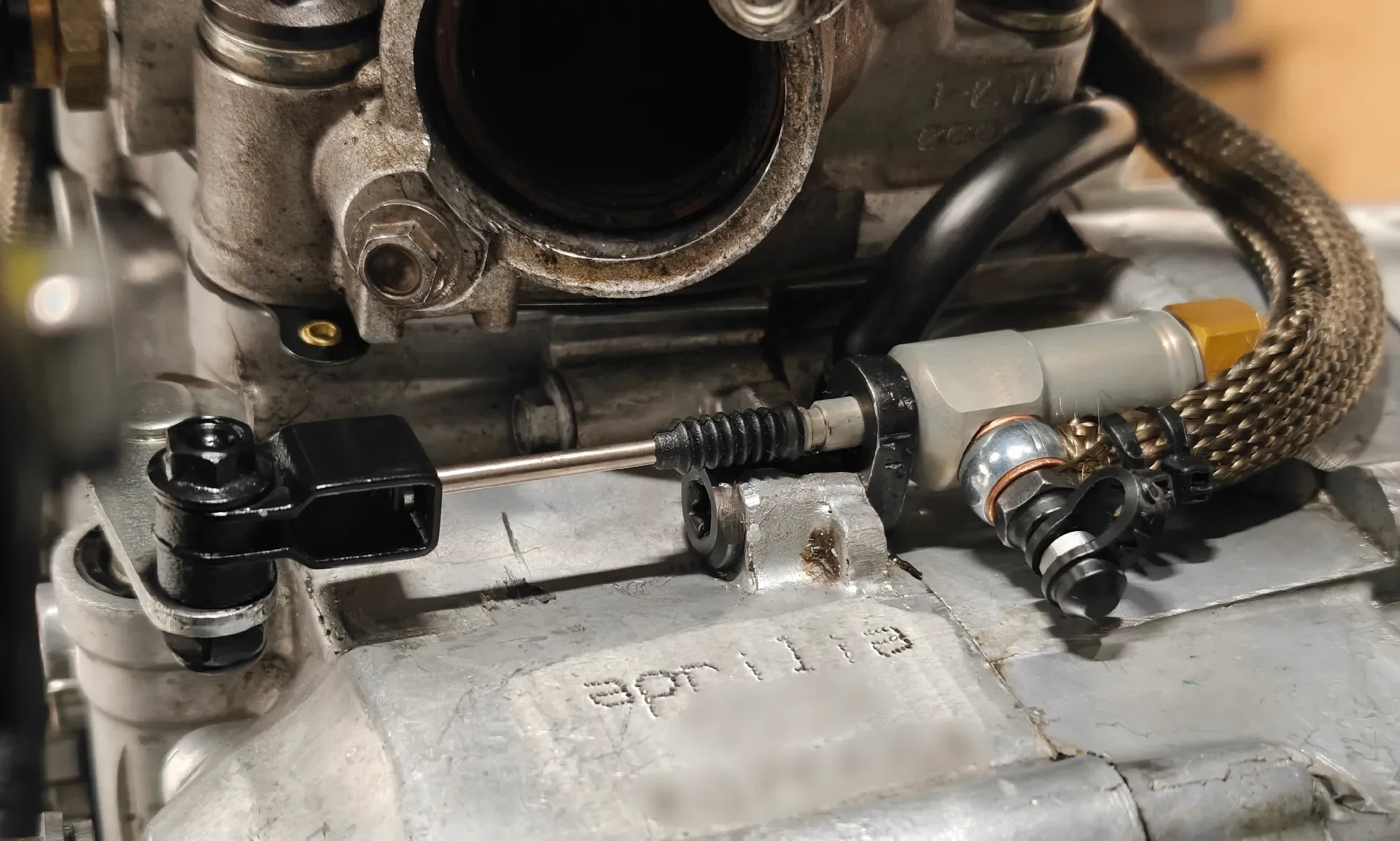

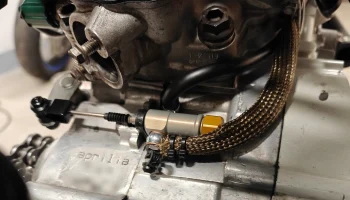

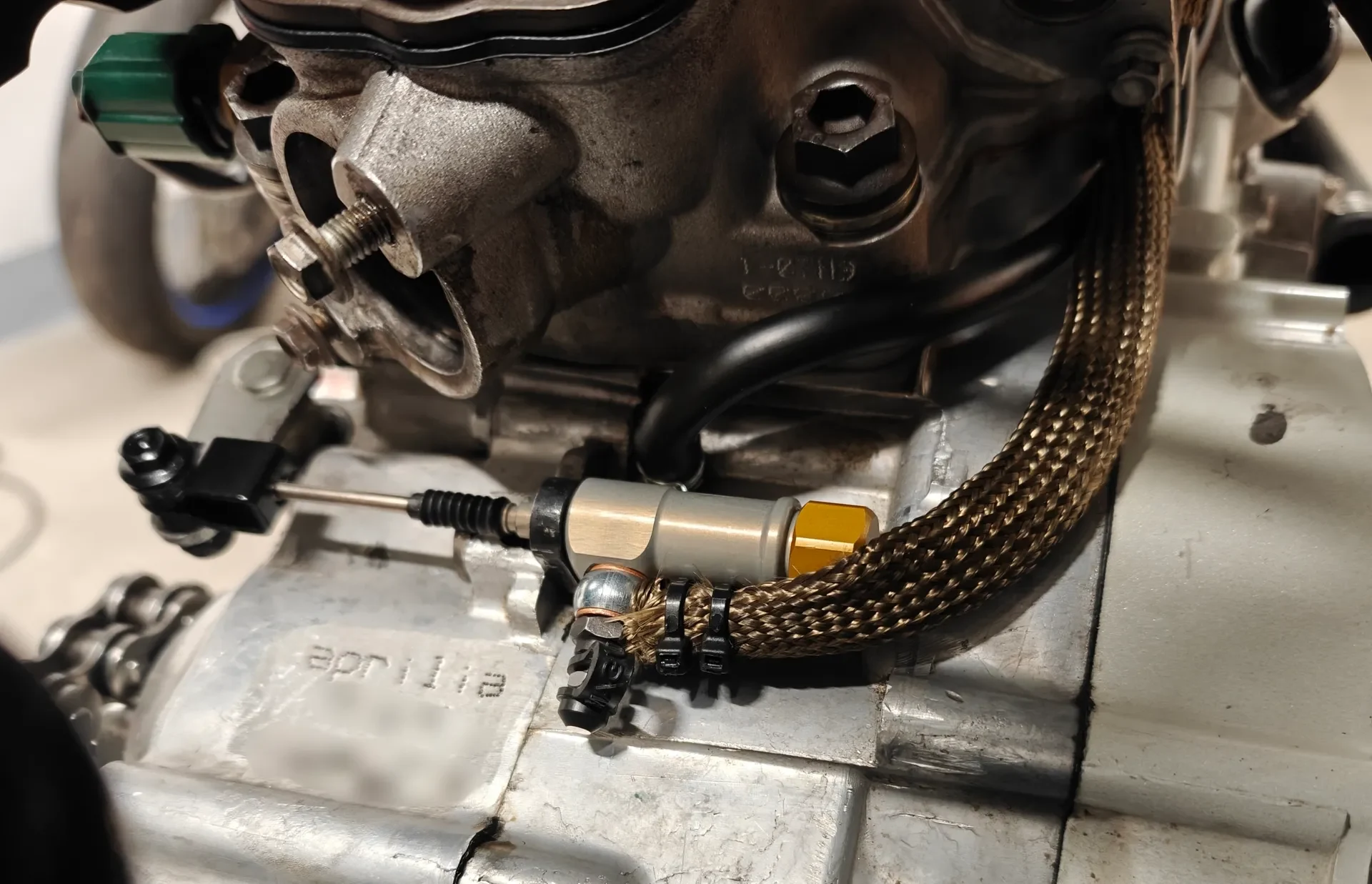

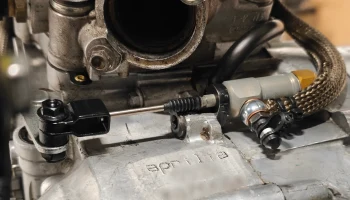

2. Избавился от металлической втулки спереди (она около 4мм) и взял вместо нее стальную пластину толщиной 6мм. Я просверлил одно отверстие с резьбой, чтобы пластина держалась на месте. Другое отверстие предназначено для гидроцилиндра (я также просверлил в нем неглубокий конус, как в оригинале. Используйте сверло 11-12 мм и просверлите только кончик). Я сделал его как можно короче, чтобы держать его как можно ближе к исходному положению, чтобы резиновая втулка не царапала металл.

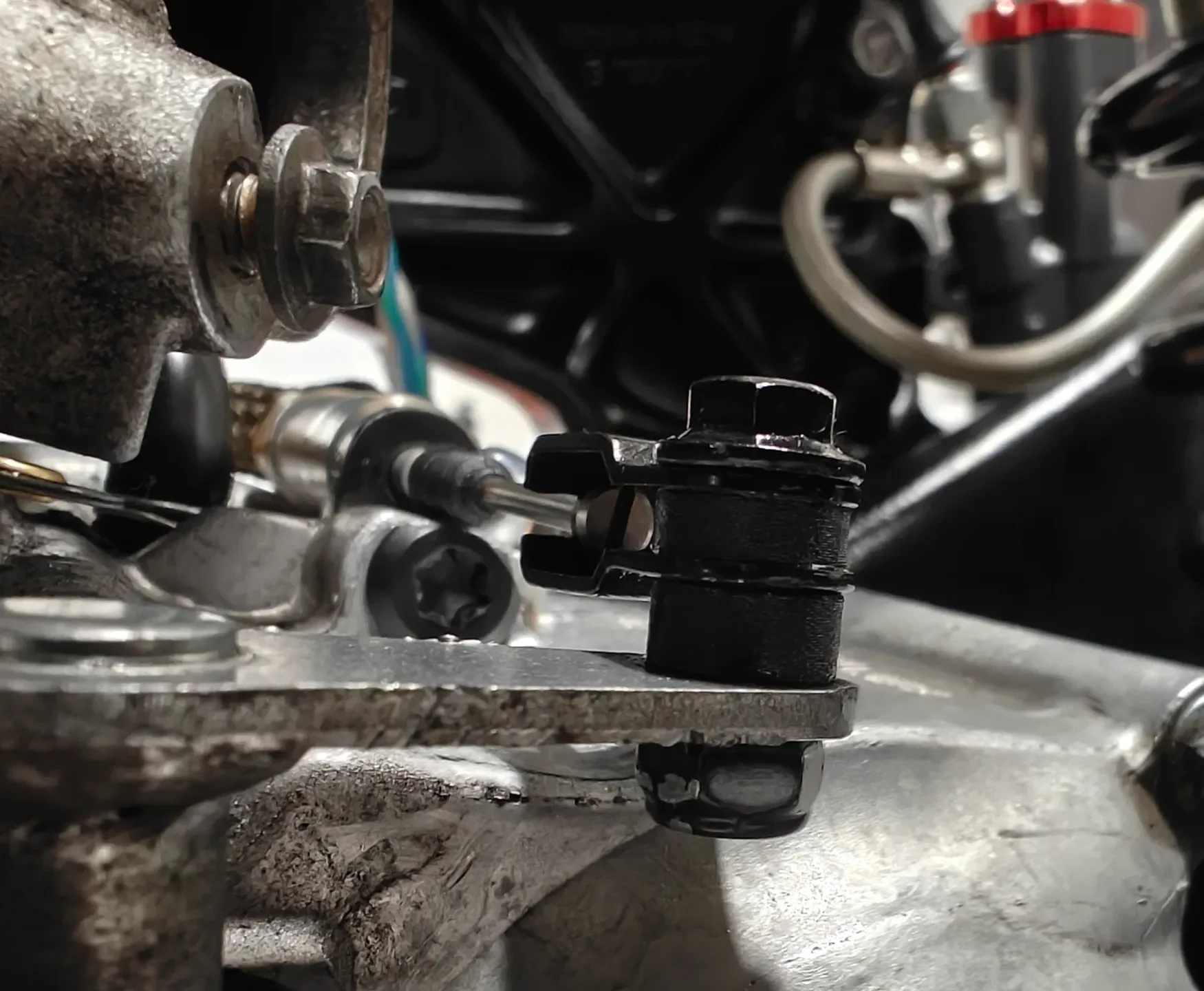

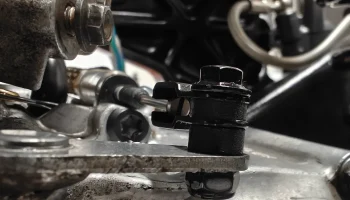

3. Отрежьте оригинальную заклепку от того места, где зацепляется цилиндр. Затем вставьте в отверстие обычный винт М6, несколько шайб/или проставок и гайку с локтайтом 270 снизу.

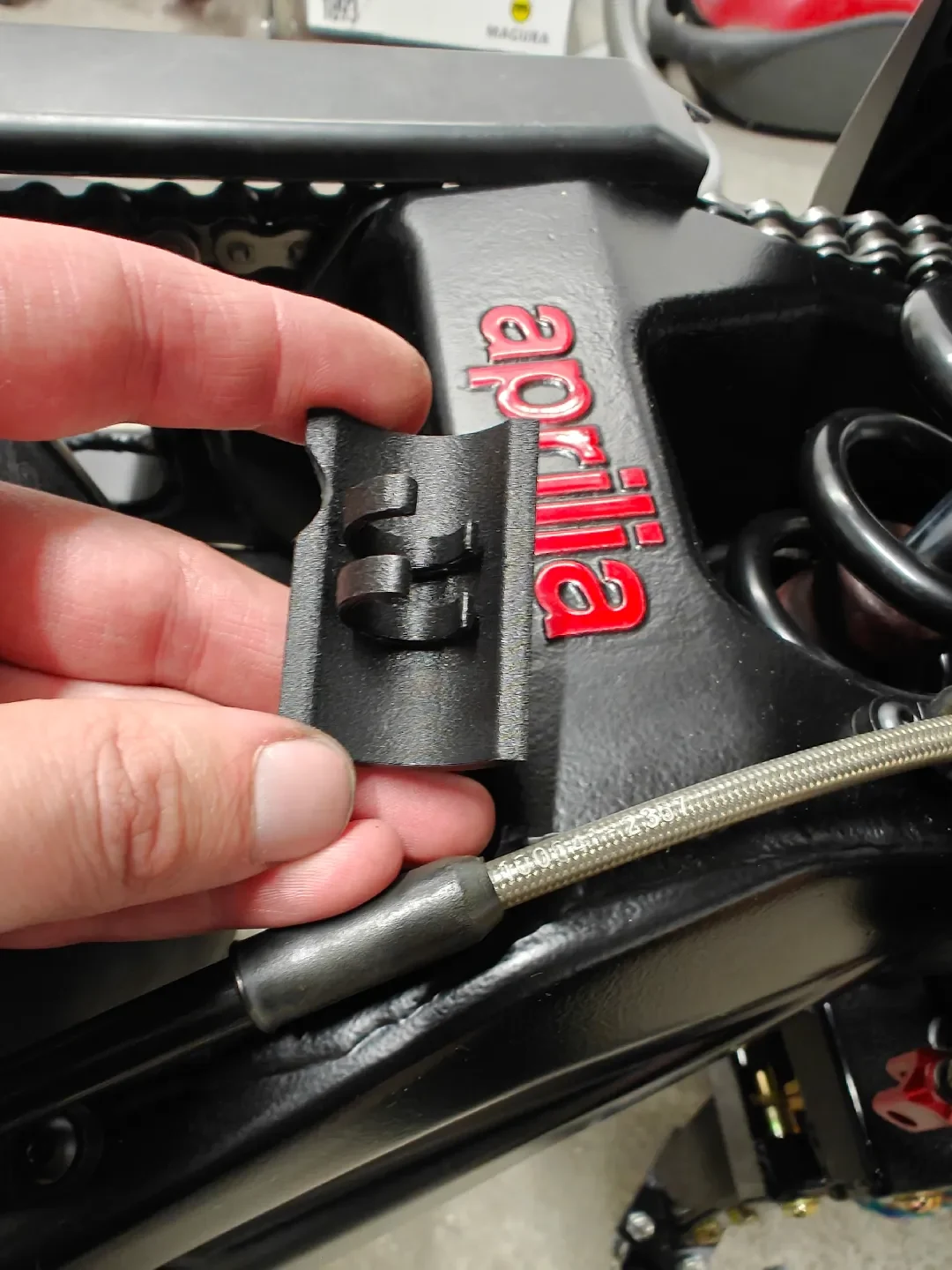

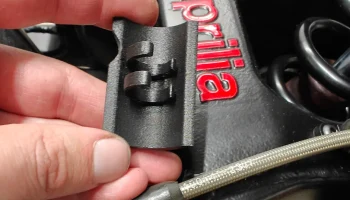

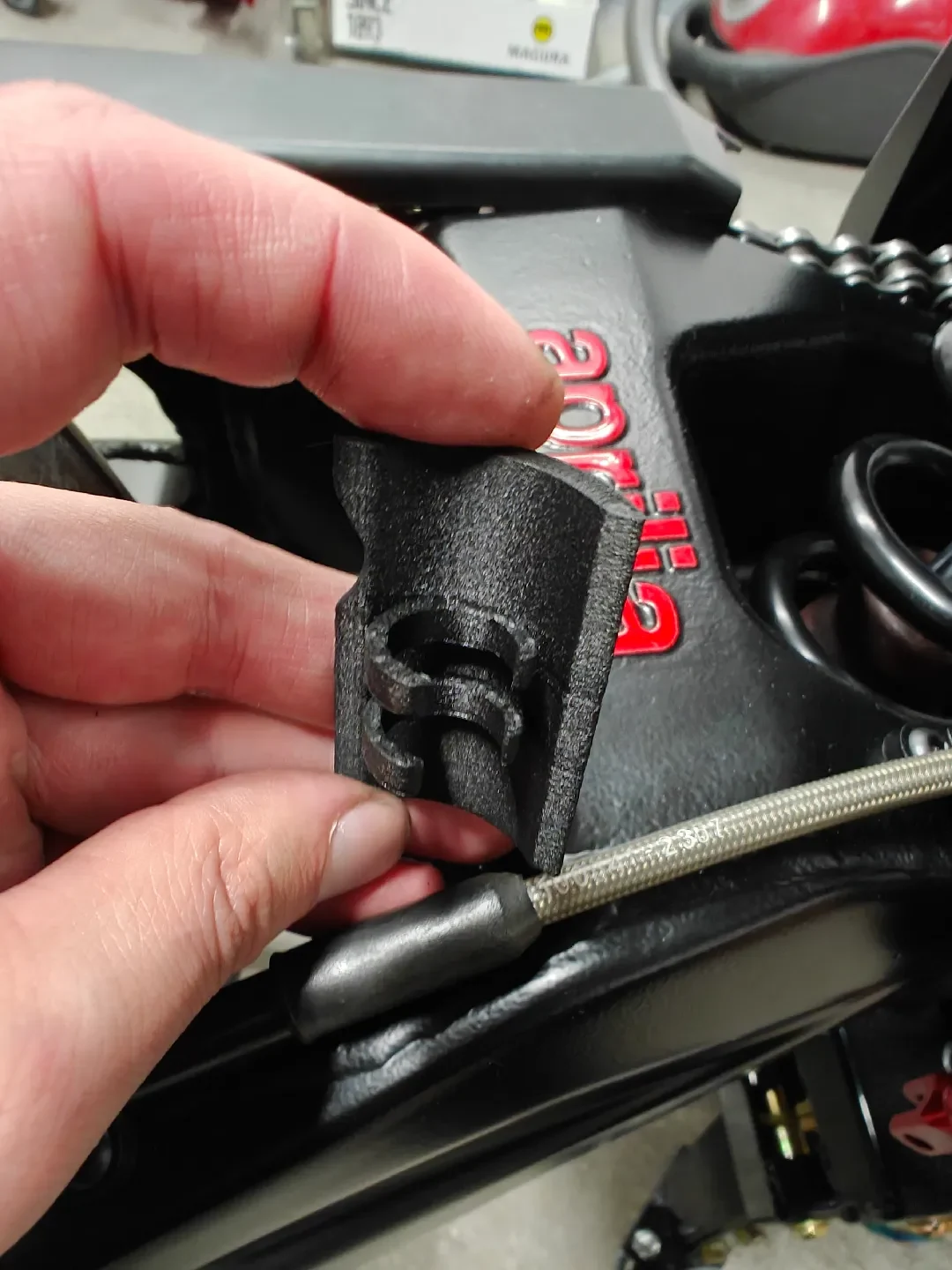

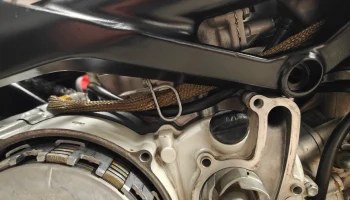

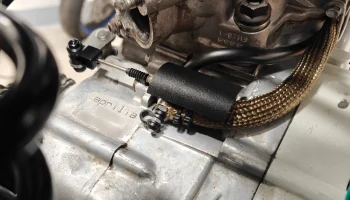

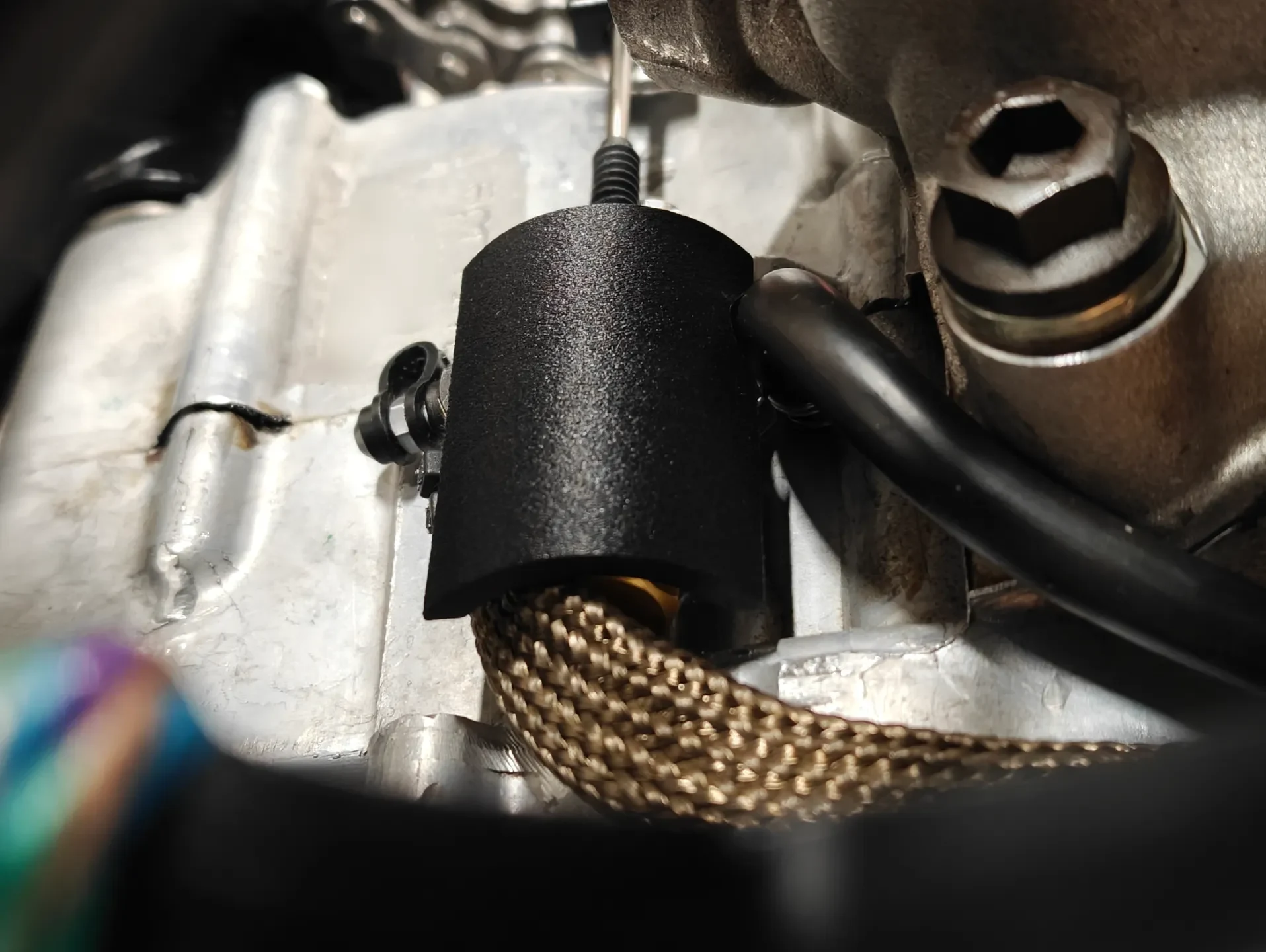

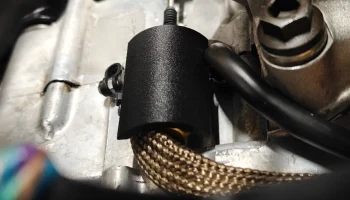

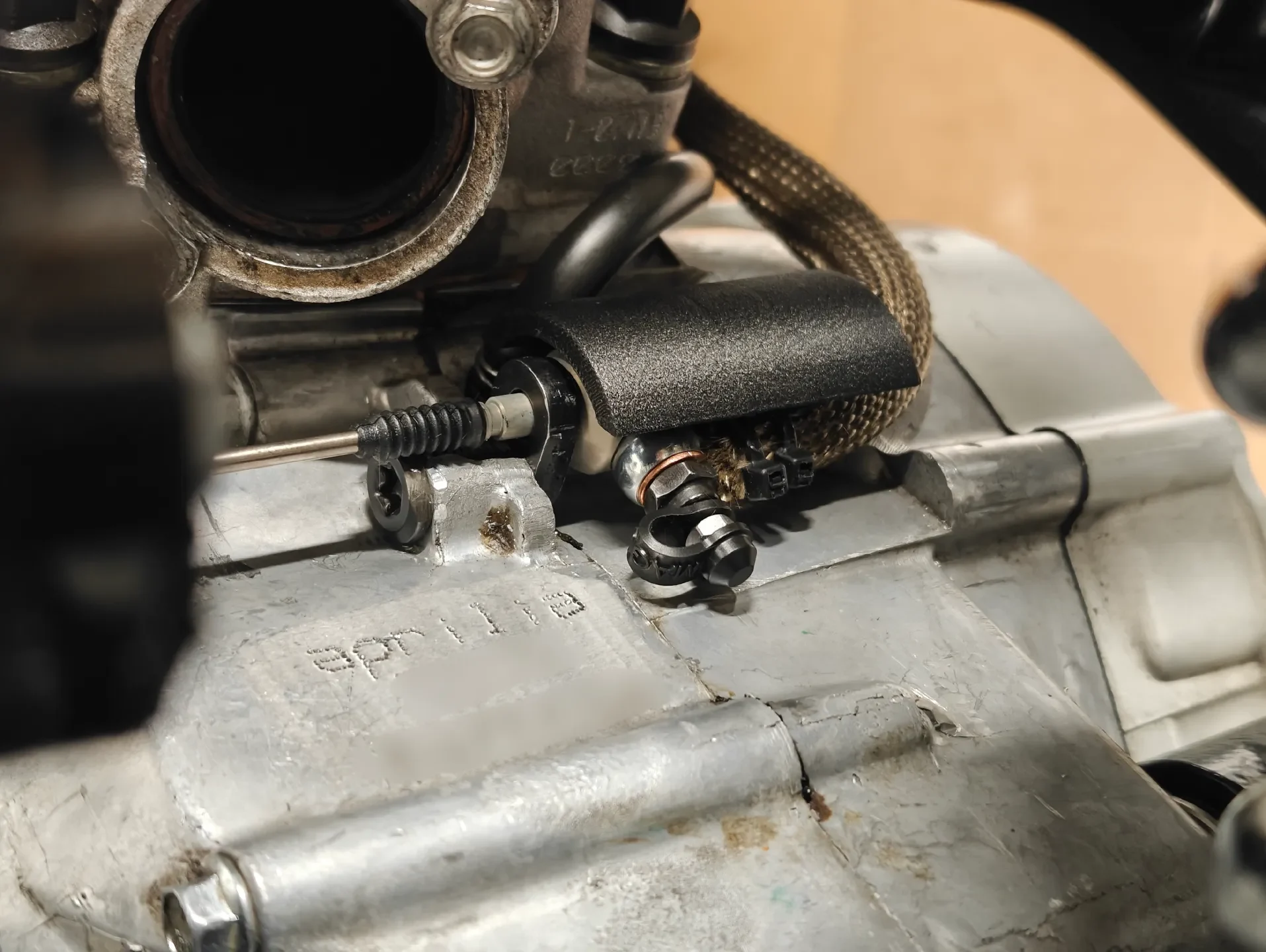

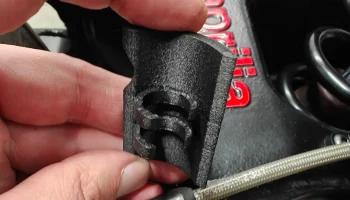

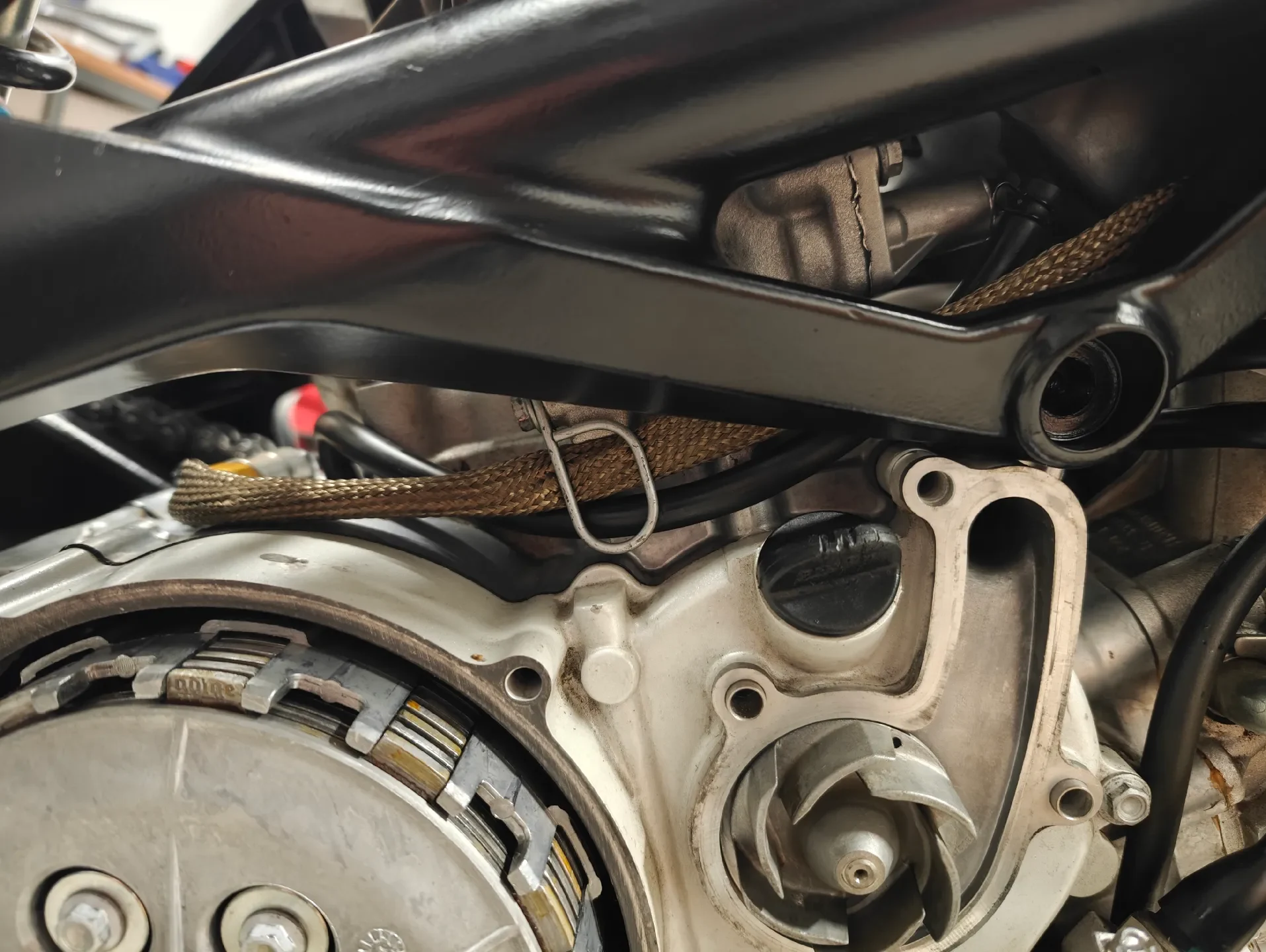

4. Обмотал кабель термозащитным рукавом (для тепла от выхлопа). И я напечатал теплозащитный экран для гидравлического цилиндра (я использовал PAHT-CF, который выдерживает температуру около 200°C, но, возможно, будет достаточно ASA-CF, выдержи��ающего около 110°C...), который крепится на месте (для тепла от заднего цилиндра двигателя).

Посмотрите фотографии, чтобы все понять.

В качестве материала для печати я использовал и рекомендую PAHT-CF (но, возможно, ASA-CF будет достаточно и при температуре 110°C).

Файл состоит из положительных и отрицательных цилиндров в слайсере. Значит слайсер Bambu и Orca подойдет, а то не знаю.

Один файл предназначен для теплозащитного экрана, а другой — для проставки.
