Snap'Bang

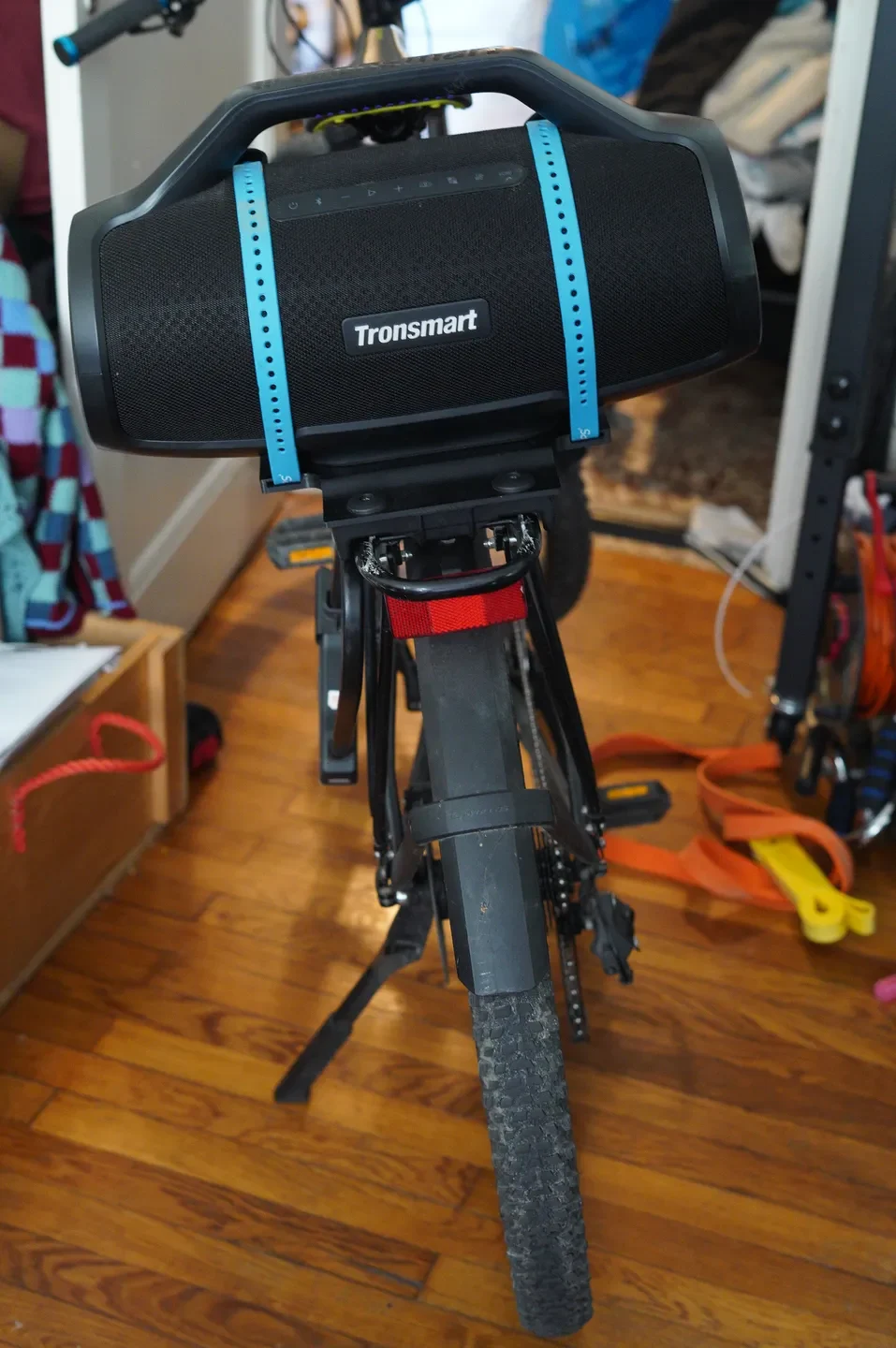

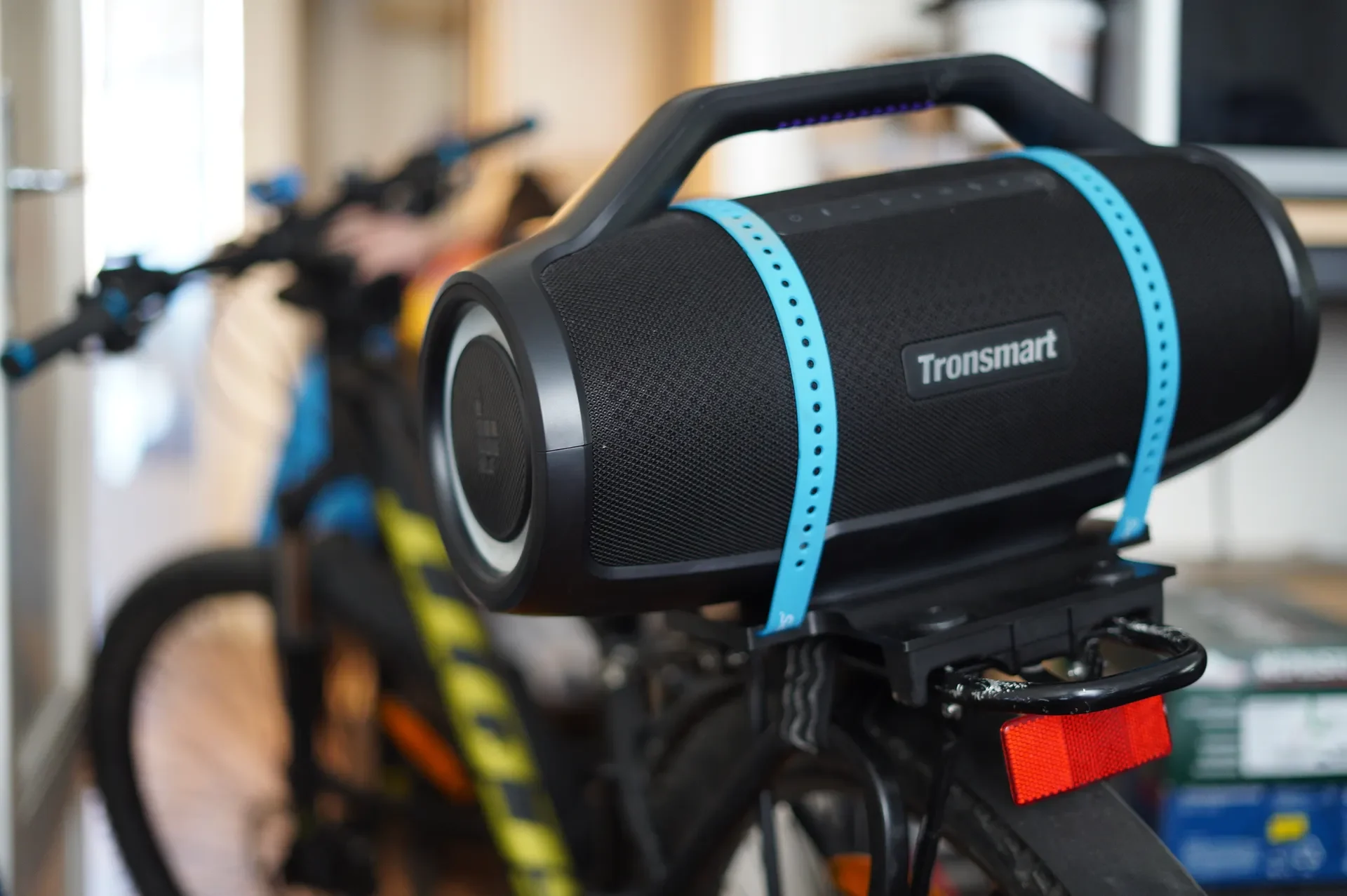

Мне надоело таскать с собой 6-килограммовую колонку Tronsmart Bang Max, поэтому я спроектировал кронштейн, чтобы закрепить ее на стойке для велосипеда. Первоначально созданная для системы Racktime Snapit 2.0, эта конструкция может быть легко изменена в соответствии с вашей собственной системой крепления к стойке. Имейте в виду, что хотя вы по-прежнему можете использовать динамик во время езды на велосипеде, звук будет направлен позади или перед вами, в зависимости от выбранной ориентации динамика.

Что вам понадобится:

В дополнение к этой распечатке и кронштейну адаптера для стойки вам потребуется приобрести или распечатать два ремня из ТПУ, чтобы закрепить динамик рекомендуемой длиной 70 см или более и шириной менее 2 см. Лично я использую лямки длиной 80 см, поскольку 65-сантиметровые лямки оказались слишком короткими.

Вы можете закрепить ремни скрепками для бумаг или двойными зажимами, как показано здесь:

Вы также можете использовать эластичные подушечки пальцев, чтобы соединить полоску для красивой и чистой отделки.

Печать

Для надежной печати я рекомендую следующие настройки:

Настенные петли: 8
Редкое заполнение: ≥30%
Толщина верхней оболочки: 2 мм
Толщина нижней оболочки: 1 мм.
Высота слоя: 0,08 мм или 0,12 мм.
Поддержка: отключена (на этой модели опоры очень сложно удалить)

Масштабируйте модель примерно на 1% ± 0,5% в зависимости от материала вашей нити, чтобы учесть усадку и убедиться, что кронштейн правильно подходит к динамику. Я успешно использовал масштабирование 1% для PETG и 1,5% для ABS.

Сборка

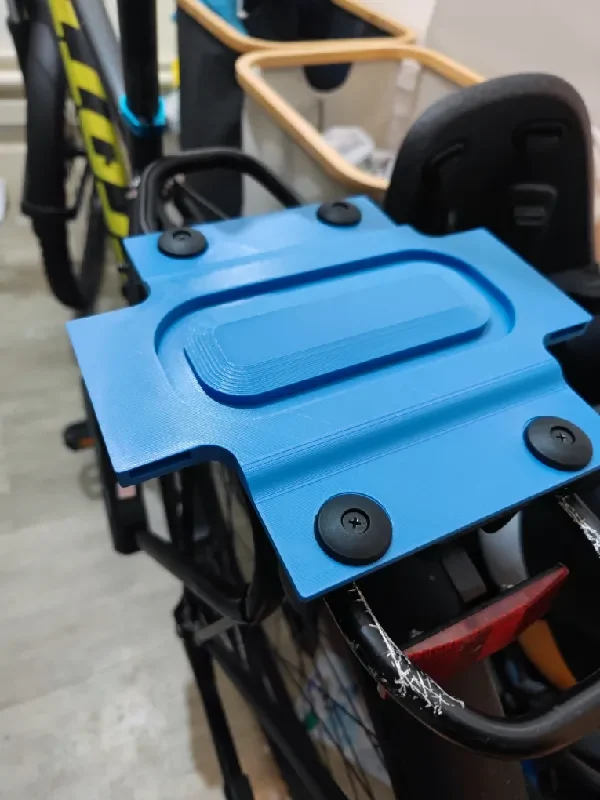

Прикрепите адаптер кронштейна стойки к печатному издели�� с помощью прилагаемых винтов.

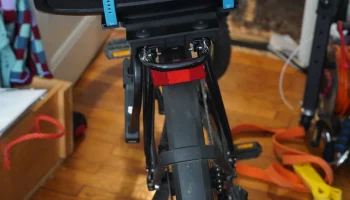

Убедитесь, что крепление можно установить в стойку, и определите ориентацию динамика.
Установите динамик на основание. Равномерно надавите с обеих сторон, резина динамика в какой-то момент подойдет.

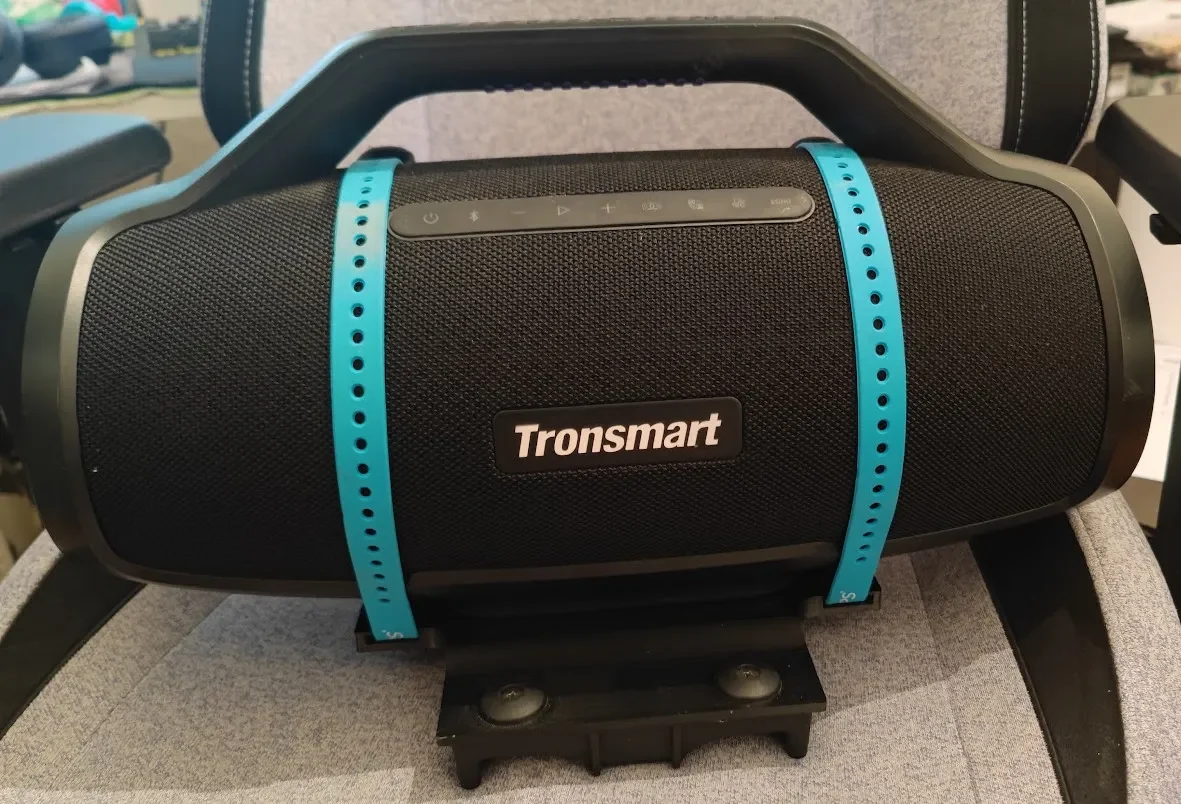

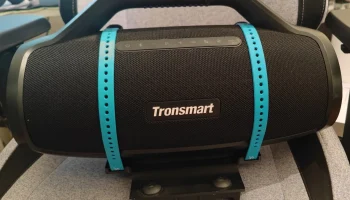

Добавьте оба ремня из ТПУ и надежно прикрепите динамик.
Закрепите планки с помощью скрепок, двойных зажимов и/или эластичных подушечек пальцев.
Адаптация дизайна под ваши нужды

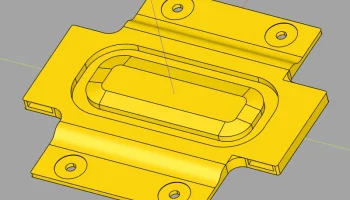

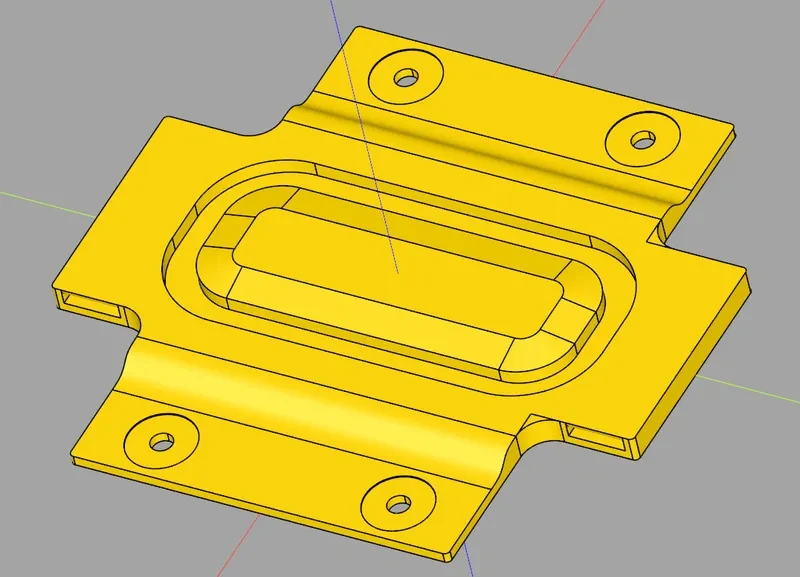

Для тех, кто знаком с Python, модель полностью параметрическая и доступен сценарий CadQuery. Этот скрипт сгенерирует файл шага в текущем каталоге, который вы можете напрямую импортировать в свой любимый слайсер или в дальнейшем преобразовать в файл сетки. Рассмотрите возможность использования CQ-редактора для редактирования и визуализации параметрического проекта с помощью графического интерфейса.
