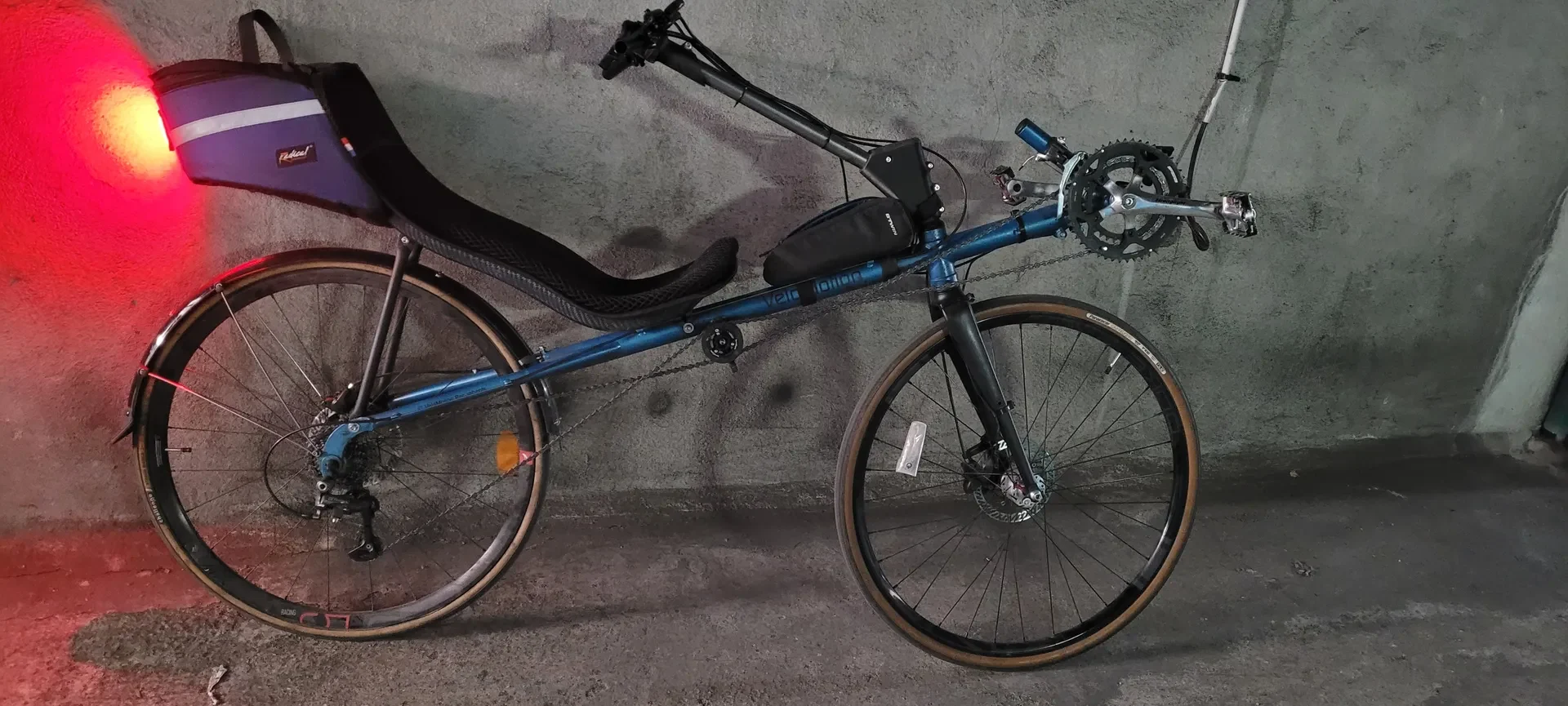

Модульный лежачий руль

Я разработал этот руль вместо U-образной руля, чтобы:

— Получите немного скорости, веселья и комфорта на больших расстояниях.

— Уменьшить ширину, что практично на заполненных велосипедных полосах.

— Прибавка в весе всегда заметна при подъеме в гору, даже если фактическая конструкция довольно массивная. Если я почувствую необходимость, я однажды проведу некоторую оптимизацию.

— Иметь лучший доступ к моему GPS (4 вставки M2 предназначены для интерфейса)

И поскольку я хотел иметь вынос с фиксированным углом, который мне подойдет, мне нужно было сделать некоторую итерацию (прототип в PLA) для угла.

Что касается длины, я тоже сделал несколько итераций, но с меньшими потерями: нужно просто укоротить центральную трубку, которая на данный момент представляет собой стальную трубку с внешним диаметром 30 минут и стенками 1,5 мм.

Последние детали я напечатал смесью PETG-CF 10 и 20%.

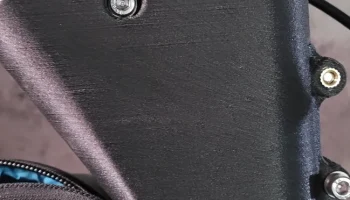

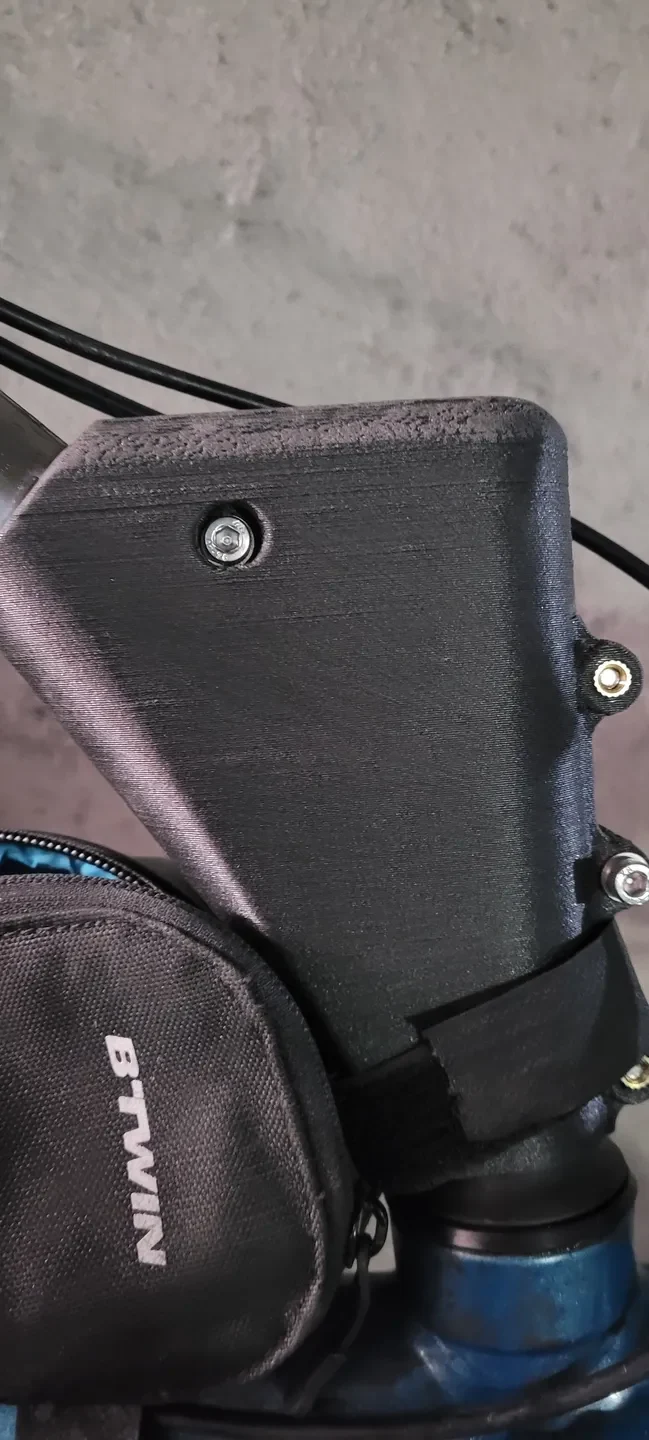

Центральная трубка фиксируется ползуном, который необходимо отшлифовать/отрегулировать. Чтобы трубка не проворачивалась в стержне, я приклеил на нее кусок трубки, который обеспечивает большее сцепление со сталью, чем PETG-CF. Советую использовать угольную пасту. Зерна в нем тоже должны помочь.

Если я изменю конструкцию сборки, я также буду использовать ползунки на вилке, у меня есть алюминиевая трубка.

Если вы хотите заменить стальную трубку на углеродистую, советую увеличить ширину ползунка и спроектировать вставку, которую можно вставить в трубку, чтобы не раздавить ее.

Вам понадобится:

3 вставки M5 вот так: https://www.ruthex.de/en/collections/gewindeeinsatze/products/ruthex-gewindeeinsatz-m5-50-stuck-rx-m5x9-5-messing-gewindebuchsen
3 M5*20 или 25 для интерфейс�� штока вилки
1 M6*60 или 70 для направления давления
4 вставки M4: https://www.ruthex.de/en/collections/gewindeeinsatze/products/ruthex-gewindeeinsatz-m4-50-stuck-rx-m4x8-1-messing-gewindebuchsen
4 винта M4*20 для фиксации рукоятки.
1 M6*30, гайка и шайба или более для фиксации концевой части на трубке

Я печатал соплом 0,8 или 0,6 в зависимости от детали, со стенками от 4 до 6 (минимум 3 мм).

Помните, что Т-образная планка снижает доступность или меняет ее. У меня возникли проблемы во время первых поездок. Теперь беру его для покупок.

Чуть не забыл: для Т-образного стержня 25,4 мм и неразрезанной вилки 28,6 центрирование 100 мм для распределения нагрузки, создаваемой полуметровой длиной стержня.

Эта сборка должна была стать стендом для проверки размеров более поздней версии монокока, но я не уверен, что пойду по этому пути. Я ценю тот факт, что я не использовал эпоксидную смолу и не использовал повторно стальную трубу, спящую в моем подвале, по крайней мере, четыре года.

*: все упомянутые здесь размеры винтов являются приблизительными, я не проверял перед написанием. Советую посмотреть 3D.
