Вставка с кнопками консоли мэйнфрейма IBM System/360 и /3...

Вот моя попытка воспроизвести кнопочную вставку для мэйнфреймов IBM System/360 и System/370, которые были популярны в период с середины 1960-х до конца 1970-х годов. Эти машины имели консоли оператора с многочисленными переключателями, индикаторами и кнопками («мигающими лампочками»), которые в то время были у всех хороших компьютеров.

Инструкции

Предоставляется ряд предварительно созданных вставных файлов STL из системы/360, однако, если вы хотите создать свою собственную этикетку, действуйте следу��щим образом.

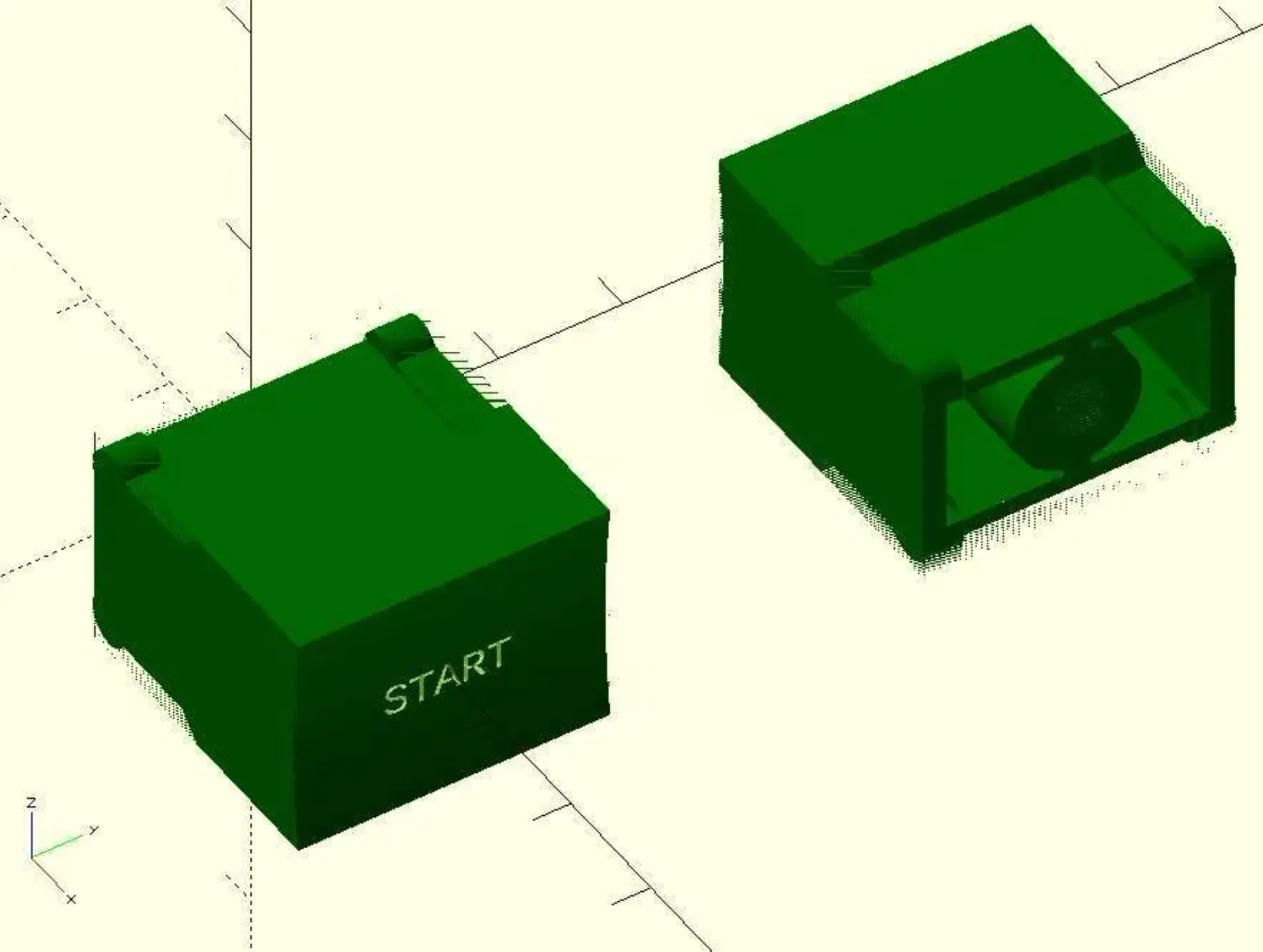

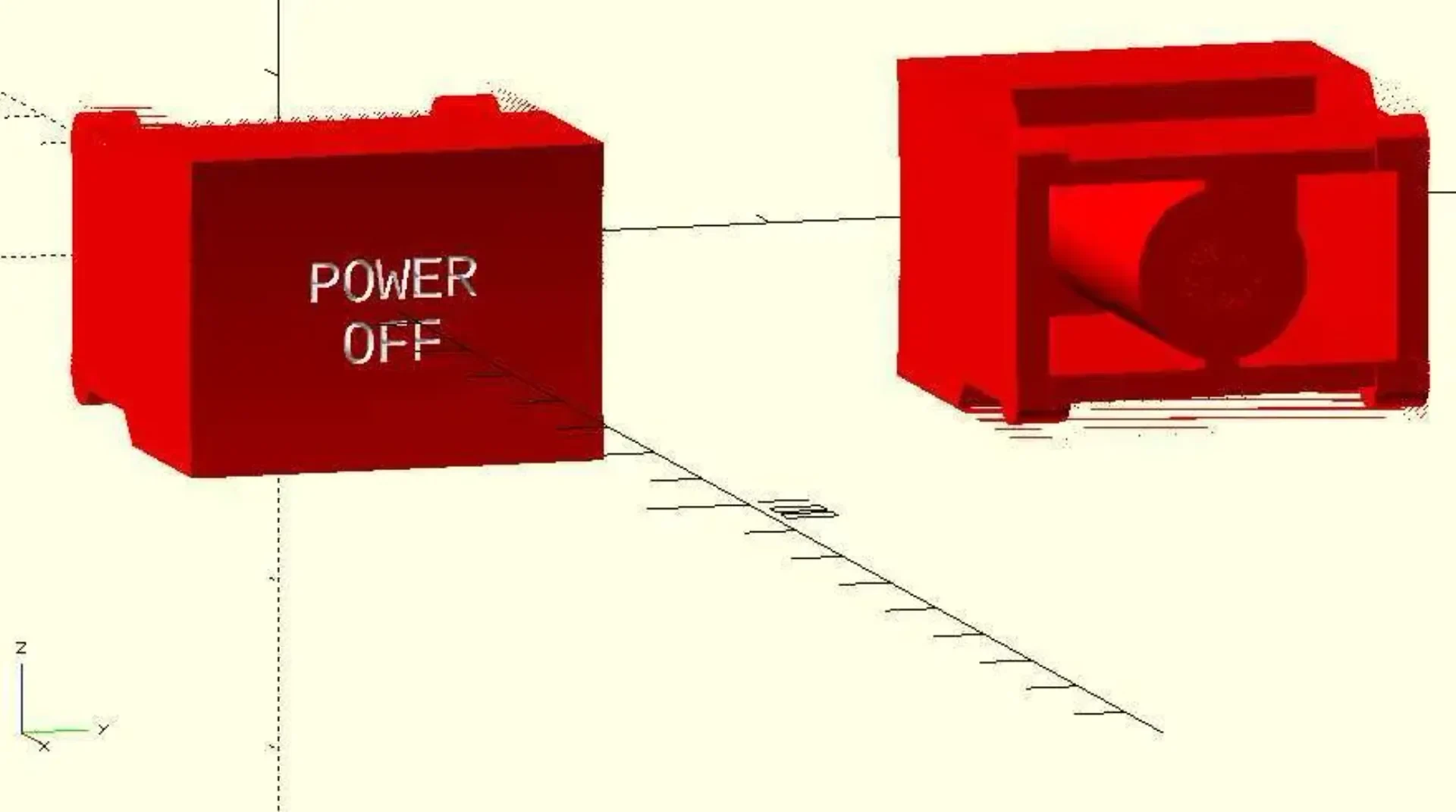

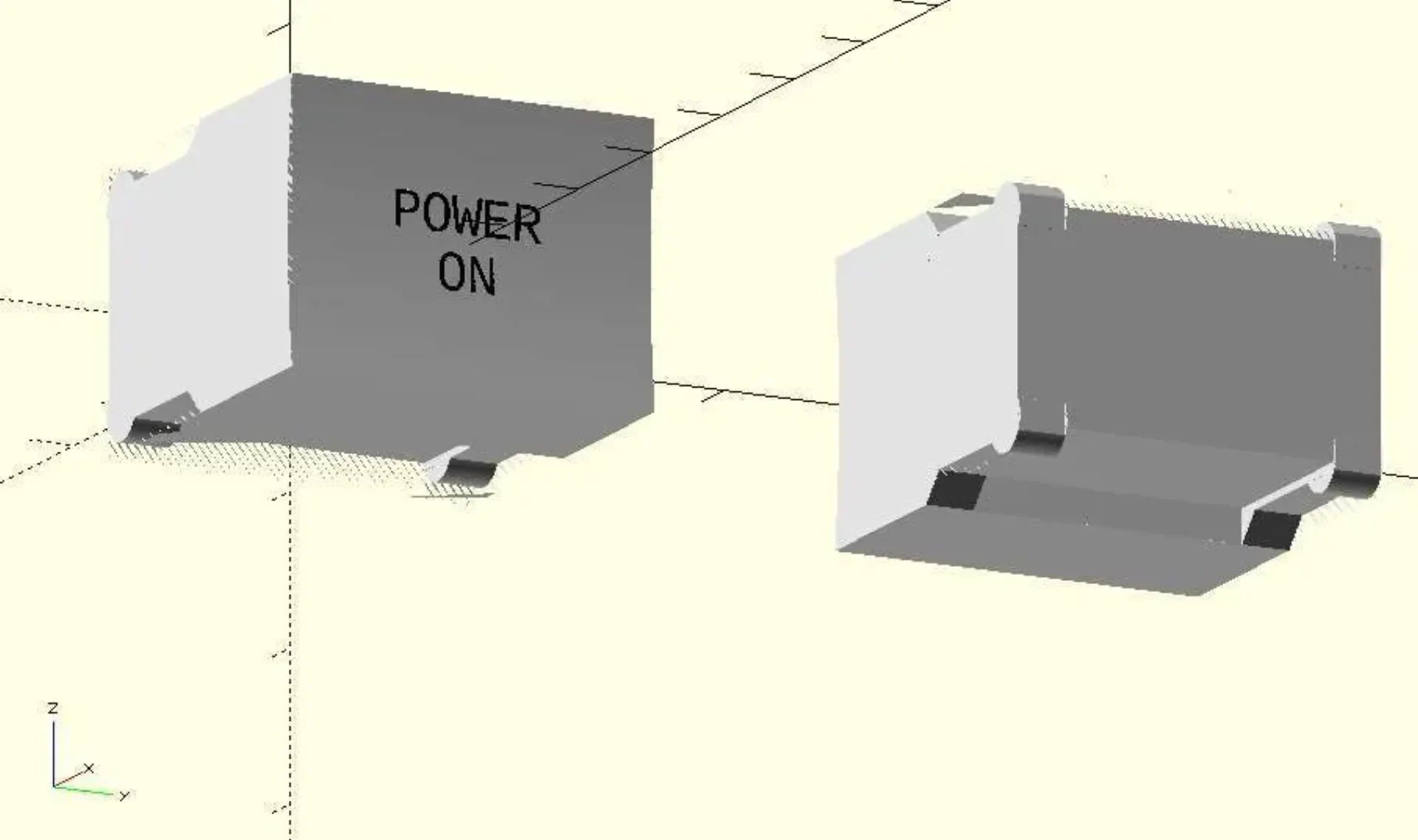

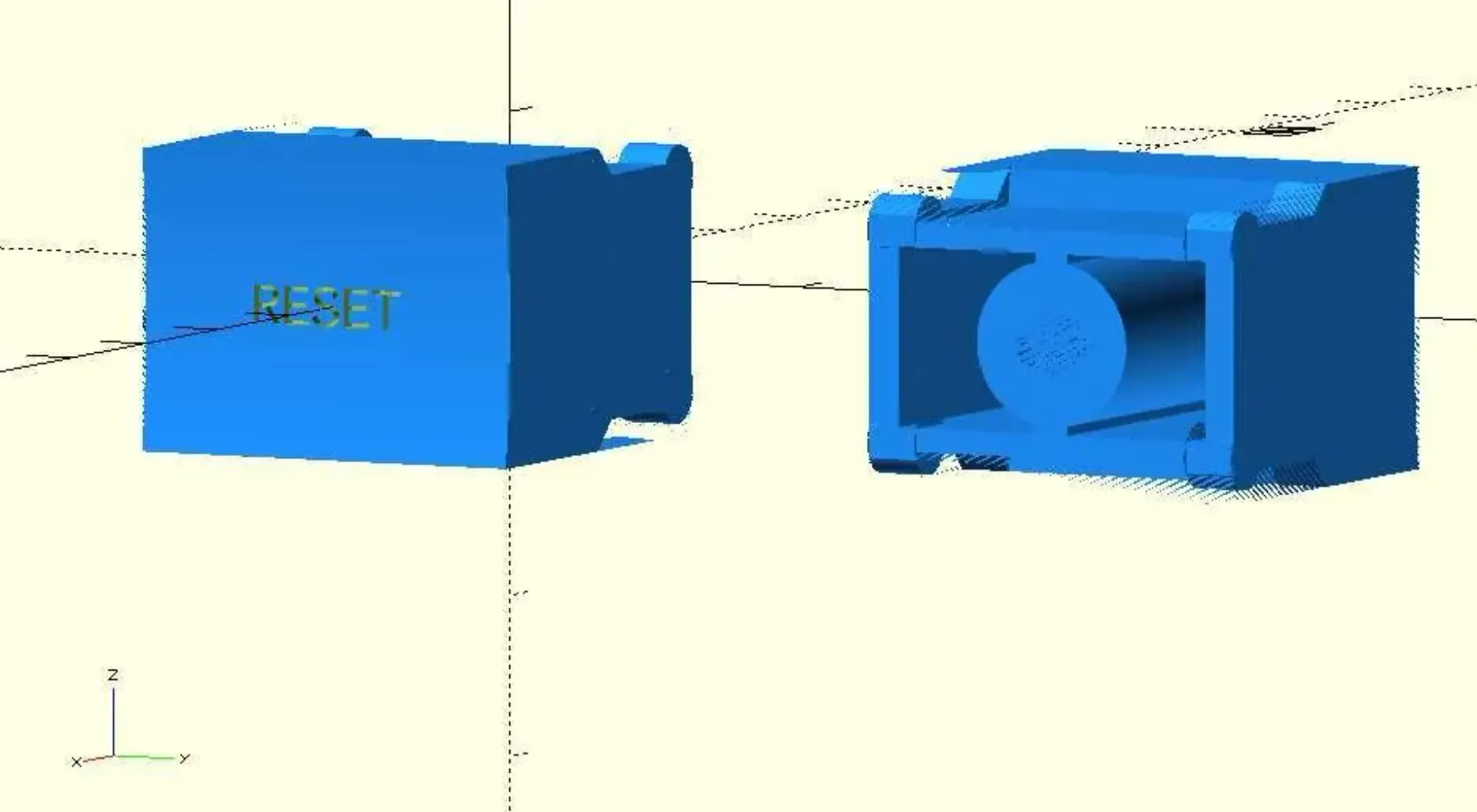

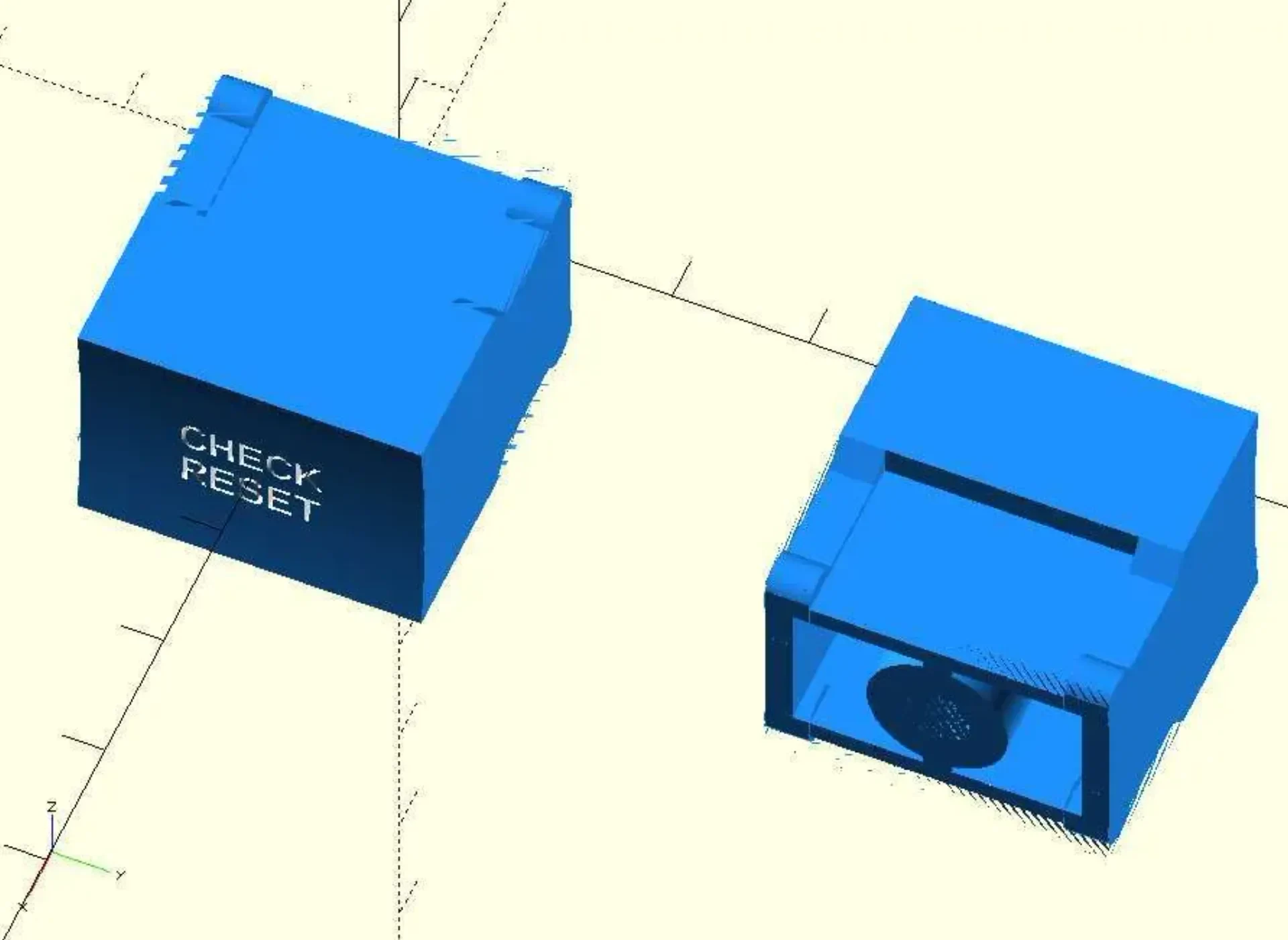

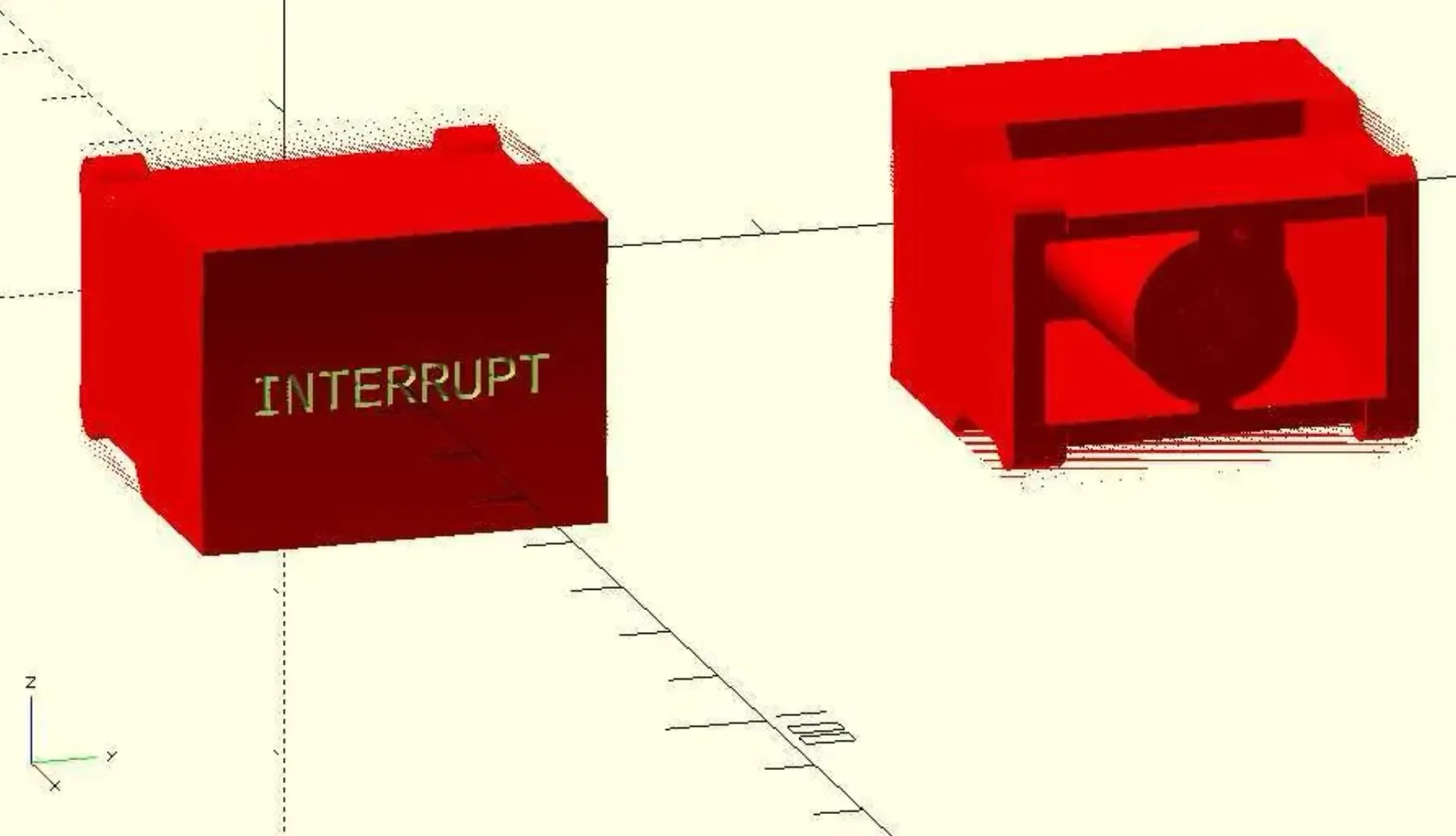

В параметрическом скрипте OpenSCAD вы можете выбрать, какую кнопочную вставку производить, раскомментировав один (и только один) кнопочный модуль между разделами НАЧАТЬ ЗДЕСЬ и КОНЕЦ ЗДЕСЬ. Сначала закомментируйте строку Demo.

Нажмите F5, чтобы выполнить рендеринг цвета, а затем F6, чтобы завершить рендеринг, прежде чем нажать кнопку «Создать STL».

Печать

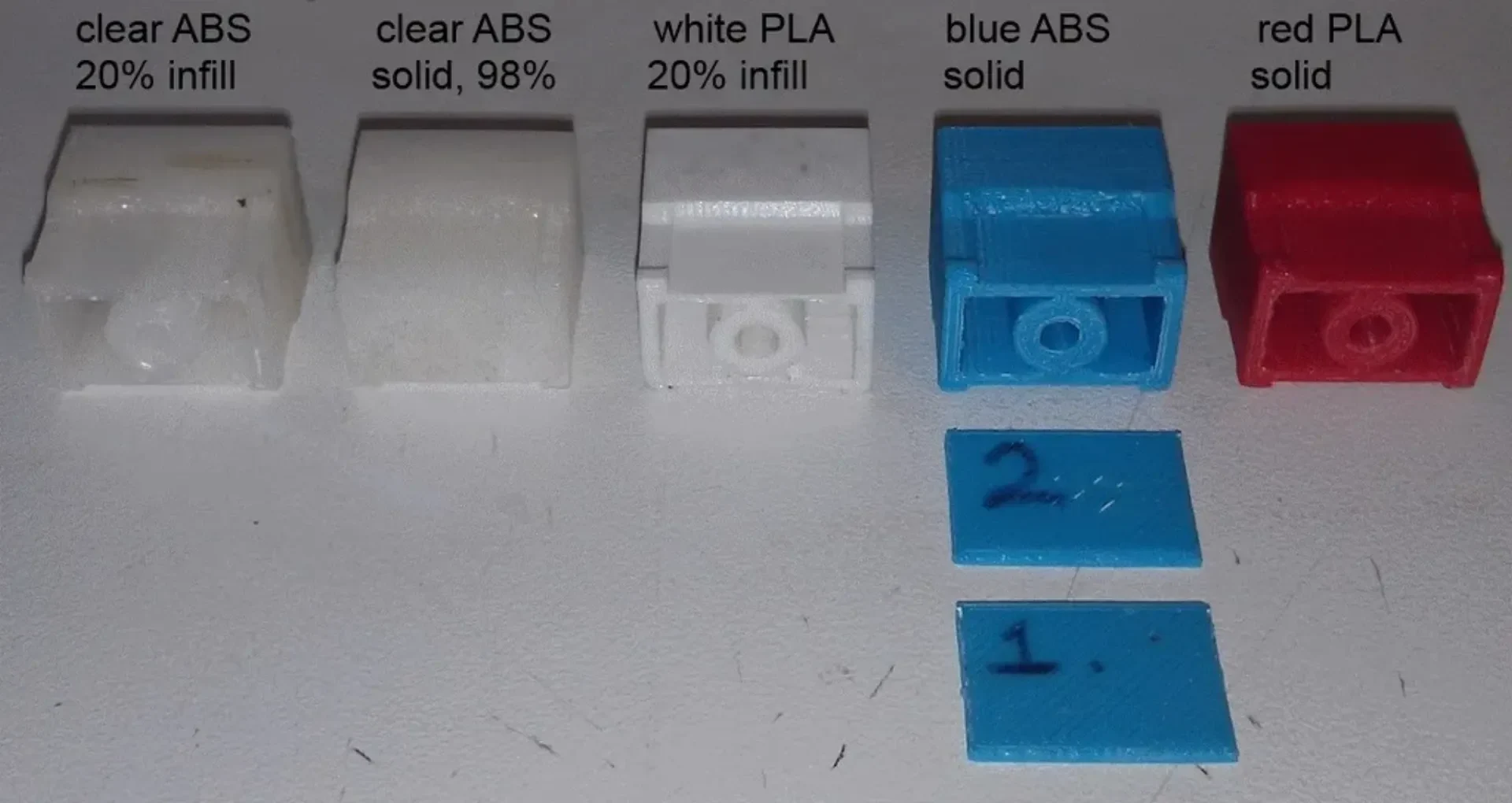

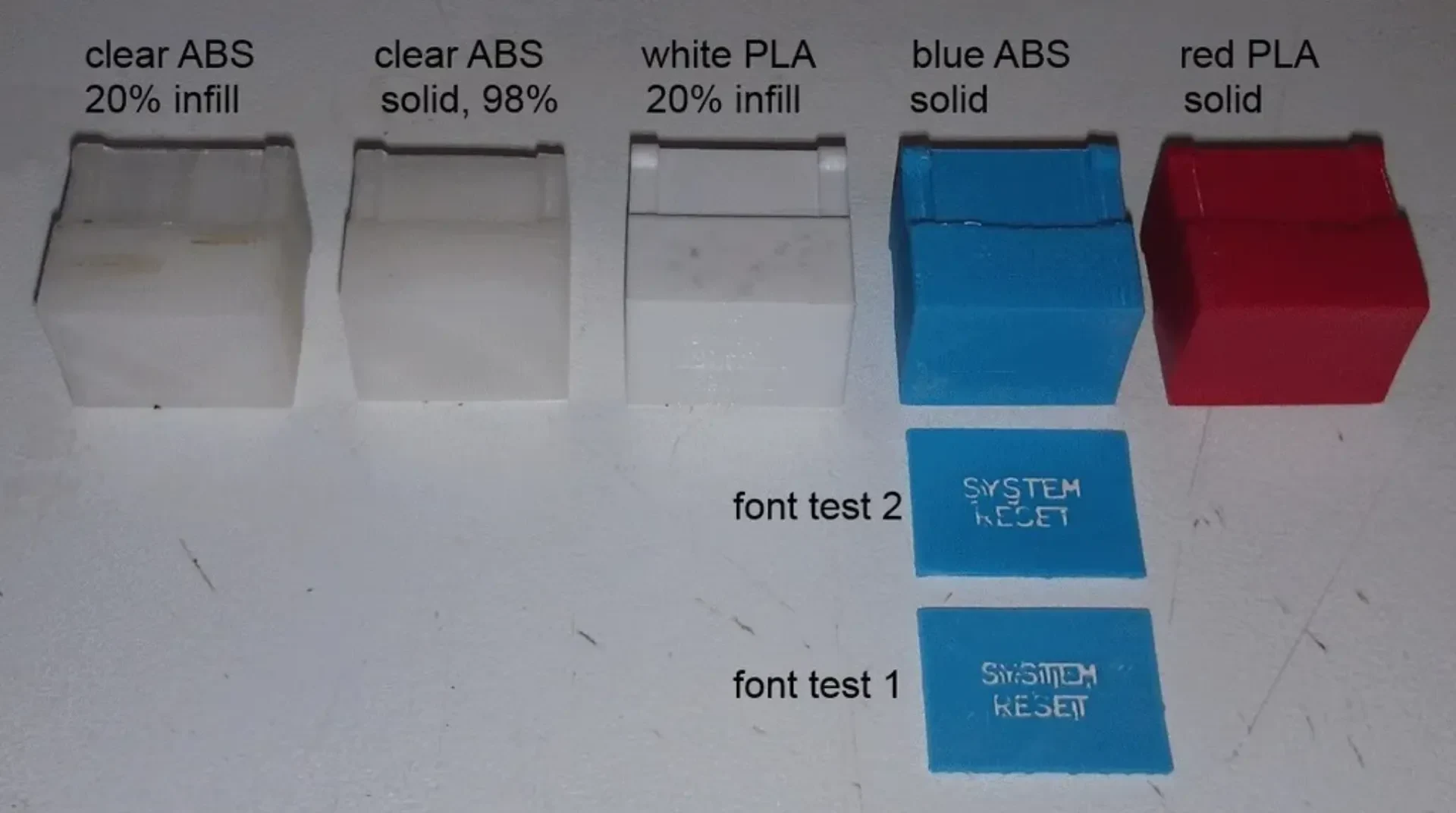

Тесты ПЛА прошли очень хорошо. ABS тоже был очень хорош, но если при использовании ABS проверять точность размеров (по ширине и высоте, заданным в скрипте), чтобы они не застряли в панели консоли, вам может потребоваться масштабировать от 98% до 102% и запустить несколько тестовых отпечатков.

Распечатайте все вставки со 100% заполнением, особенно полупрозрачную.

Синий ABS, который у меня есть, слишком светлый по сравнению с настоящим синим цветом IBM. Однако полупрозрачный серый цвет был сделан из прозрачного АБС-пластика, и это не так уж и плохо (кстати, мне никогда не удавалось напечатать прозрачный предмет из прозрачного АБС-пластика).

Отделка

Напечатайте специальный изогнутый шлифовальный блок, чтобы отшлифовать печатные слои с лицевой стороны вставки.

Затем нарисуйте текст, используя белую масляную эмаль (например, Humbrol, Tamiya и т. д.) для непрозрачных вставок и чер��ую для полупрозрачных вставок. Не беспокойтесь об удалении всей краски с вогнутой поверхности во время этого процесса, поскольку она будет удалена на следующем этапе.

Используйте влажную и сухую наждачную бумагу, влажную от № 500 до № 1200, а затем отполируйте.

На фотографии шлифовки видно, что используется наждачная бумага №500. Вполне возможно получить очень красивую гладкую поверхность на п��верхности кнопки, если проявить время и внимательность.

Кнопка вставки текста

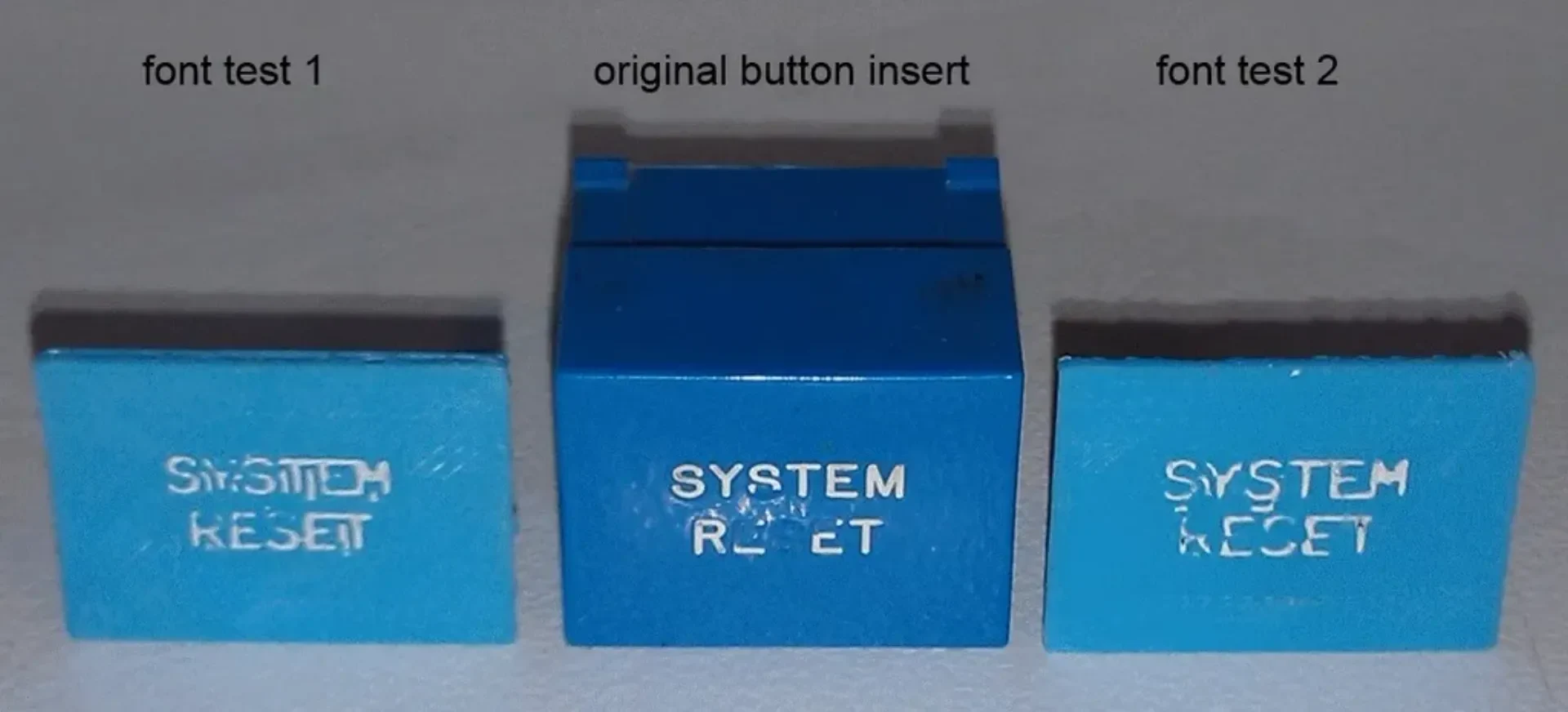

Это В РАБОТЕ, и мне еще предстоит поэкспериментировать, чтобы сделать шрифт более точным. Шрифт по умолчанию в текстовой библиотеке text_on_OpenSCAD (см. https://github.com/t-paul/text_on_OpenSCAD) используется для расположения линий под углом (по окружности) на изогнутой вогнутой грани.

2018-07-08

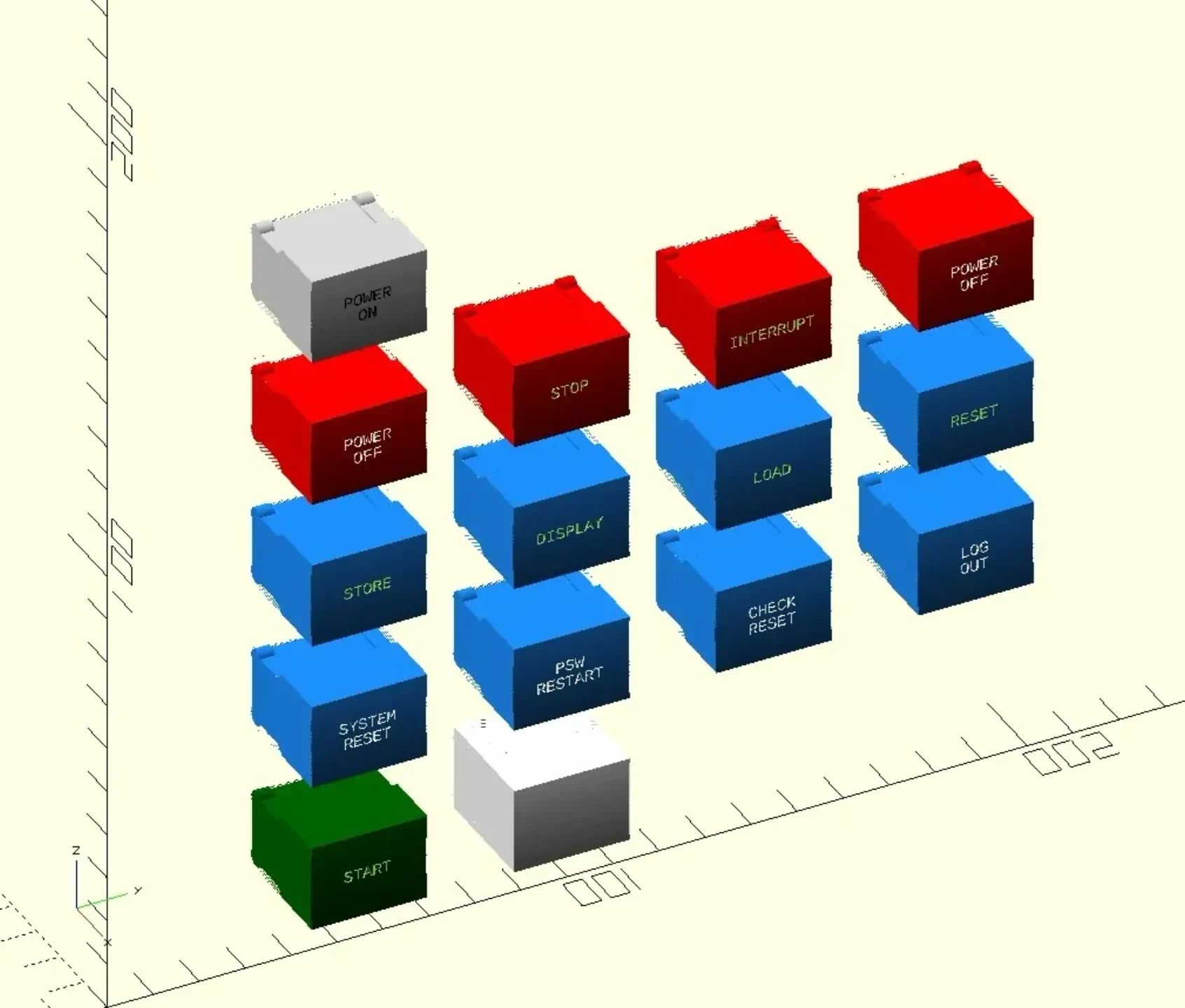

Я сгенерировал файлы STL для всех этих вставок кнопок и шлифовального блока и добавил их сюда, поэтому вам не нужно запускать сценарий OpenSCAD.

Делать

Я надеюсь воспроизвести индикаторные вставки, которые имели только подсветку (а не кнопку) и имели две параллельные черные линии над и под текстом, чтобы указать это, например. на ленточных накопителях 3420, кард-ридерах и т. д.
