Прочный летающий пропеллер / тяговый вертолет (без опор)....
Обновление от 10.02.2023:
Я переделал ротор с тороидальной конструкцией :) Не стесняйтесь тестировать!
https://www.printables.com/model/394700-toroidal-rotor-4-strong-flying-propeller
Кроме того, теперь есть много других замечательных ремиксов пропеллеров от других пользователей. Вы можете найти их подключенными к этому отпечатку или к моему тороидальному пропеллеру.
Привет

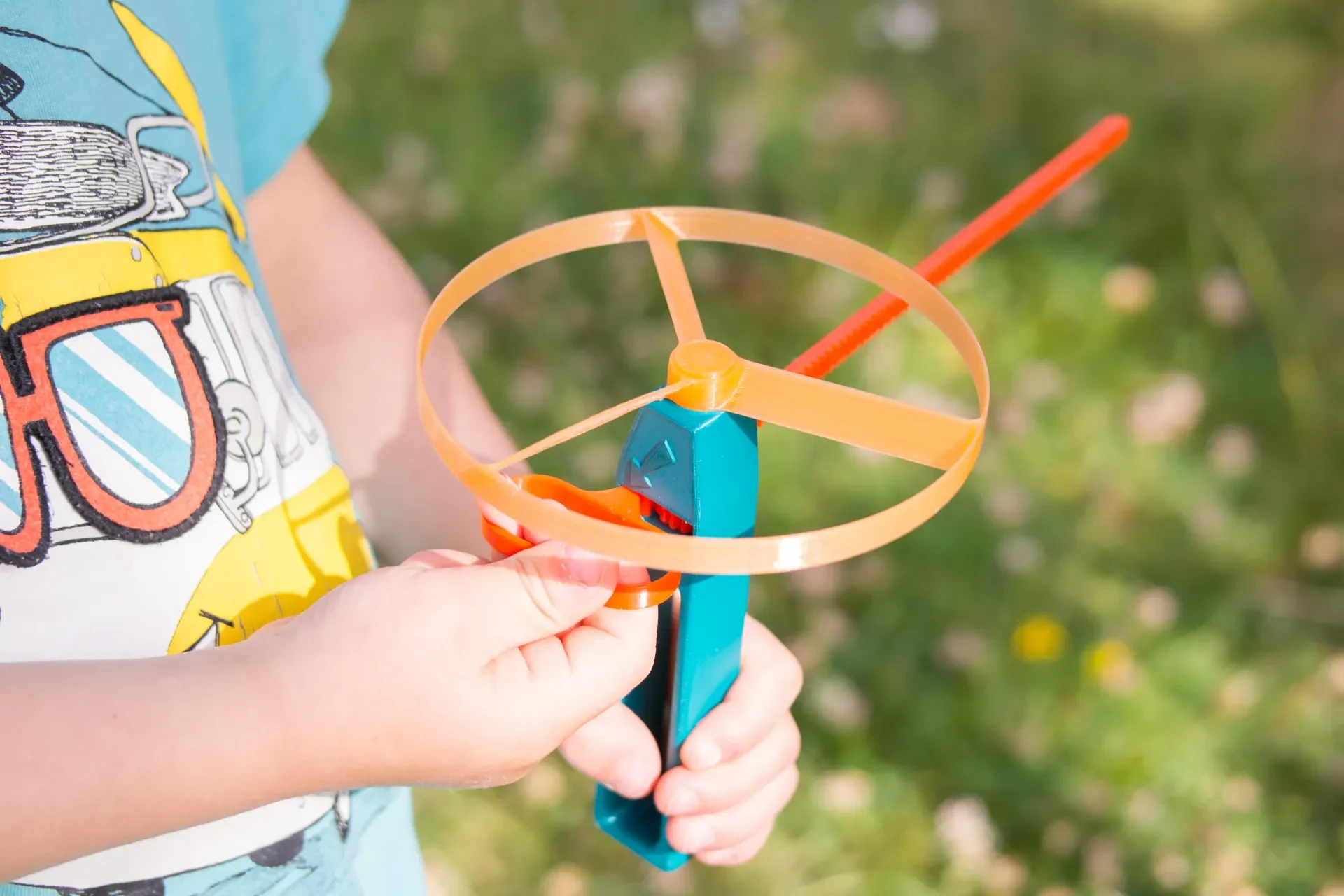

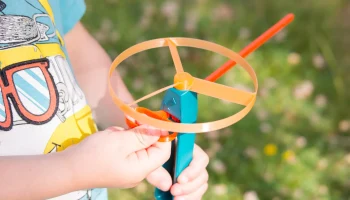

Недавно мой сын пришел домой очень расстроенный, потому что у друга был такой необычный летающий пропеллер из магазина за 1 евро.
Конечно, мне пришлось сесть прямо за компьютер, и после того, как первый прототип уже хорошо работал, я спроектировал улучшенную версию.

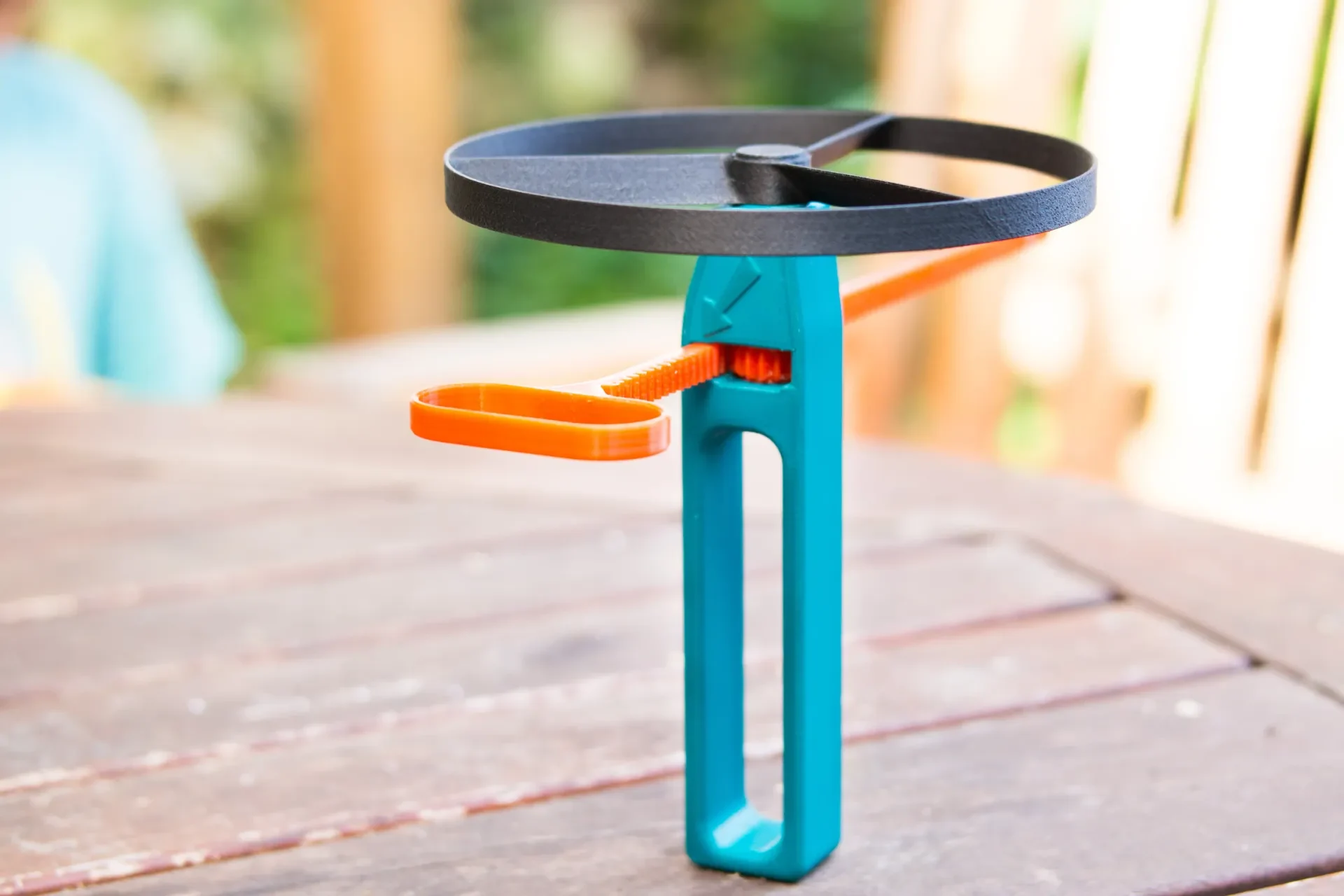

Эта игрушка должна быть очень устойчивой и прослужить долго! Кроме того, им очень легко пользоваться и даже самым маленьким из нас!

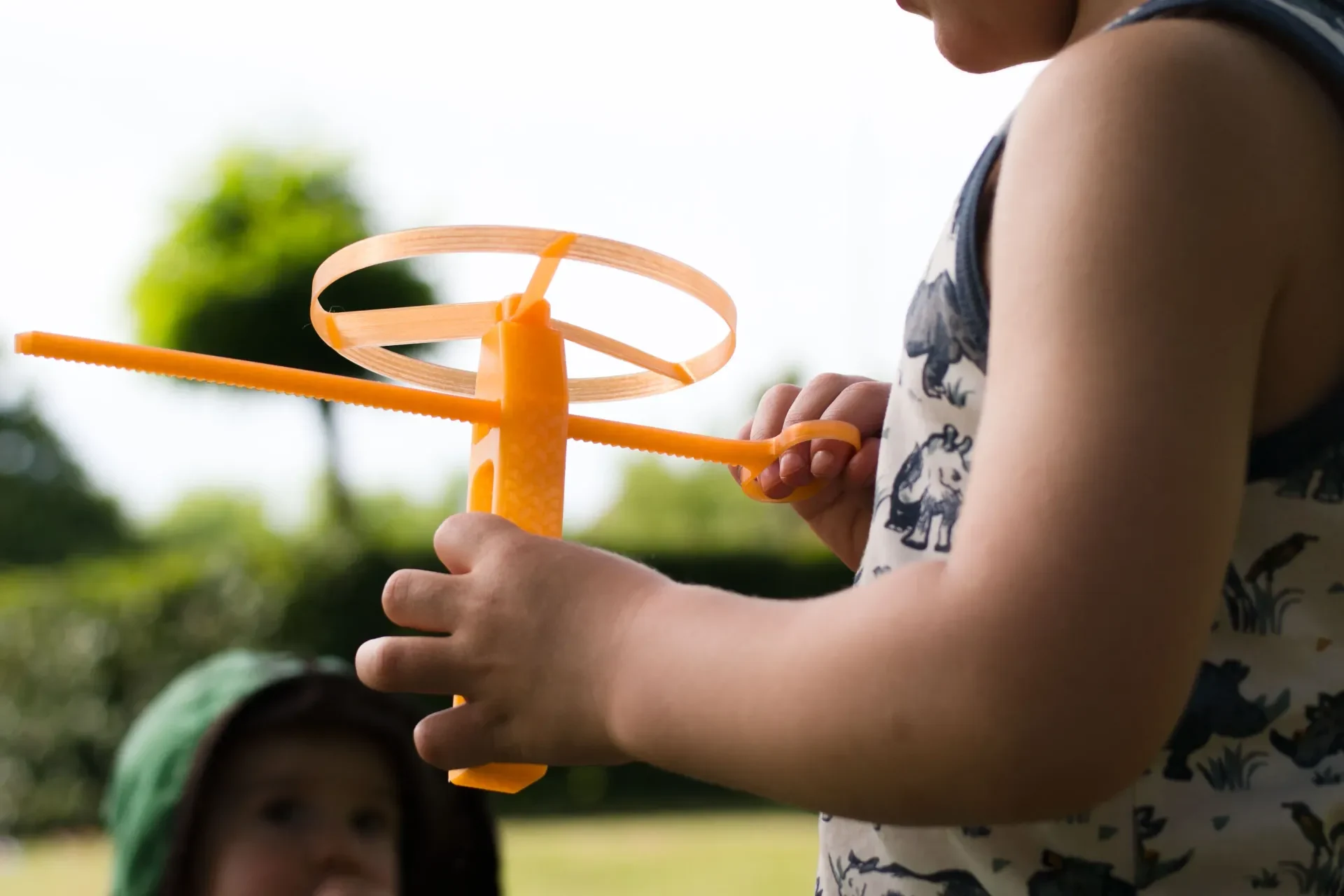

Поместите тягу в место, отмеченное стрелками. В противном случае пропеллер хочет лететь вниз.
Веселиться! :)
Примечание. Пропеллер будет летать на большие расстояния/очень высоко. Поэтому лучше использовать его в месте без деревьев и препятствий. Держите игрушку подальше от лица! — иначе в него влетит пропеллер :D
Распечатать инструкции/советы:
Ось: Распечатайте ось как минимум с 3-4 периметрами!
Пропеллер: Напечатайте пропеллер из не слишком хрупкого материала! (Я использовал прочный PLA или даже лучше: нейлон + углеродная нить) — Низкое наполнение: чем легче, тем лучше,-) Я также попробовал ТПУ. Он работает, но если вы потянете слишком сильно, он может слишком сильно деформироваться и вызвать неисправность. Чем ниже вы выберете высоту слоя, тем меньше трения будет вызывать опора. (Я печатал толщиной 0,15 мм)

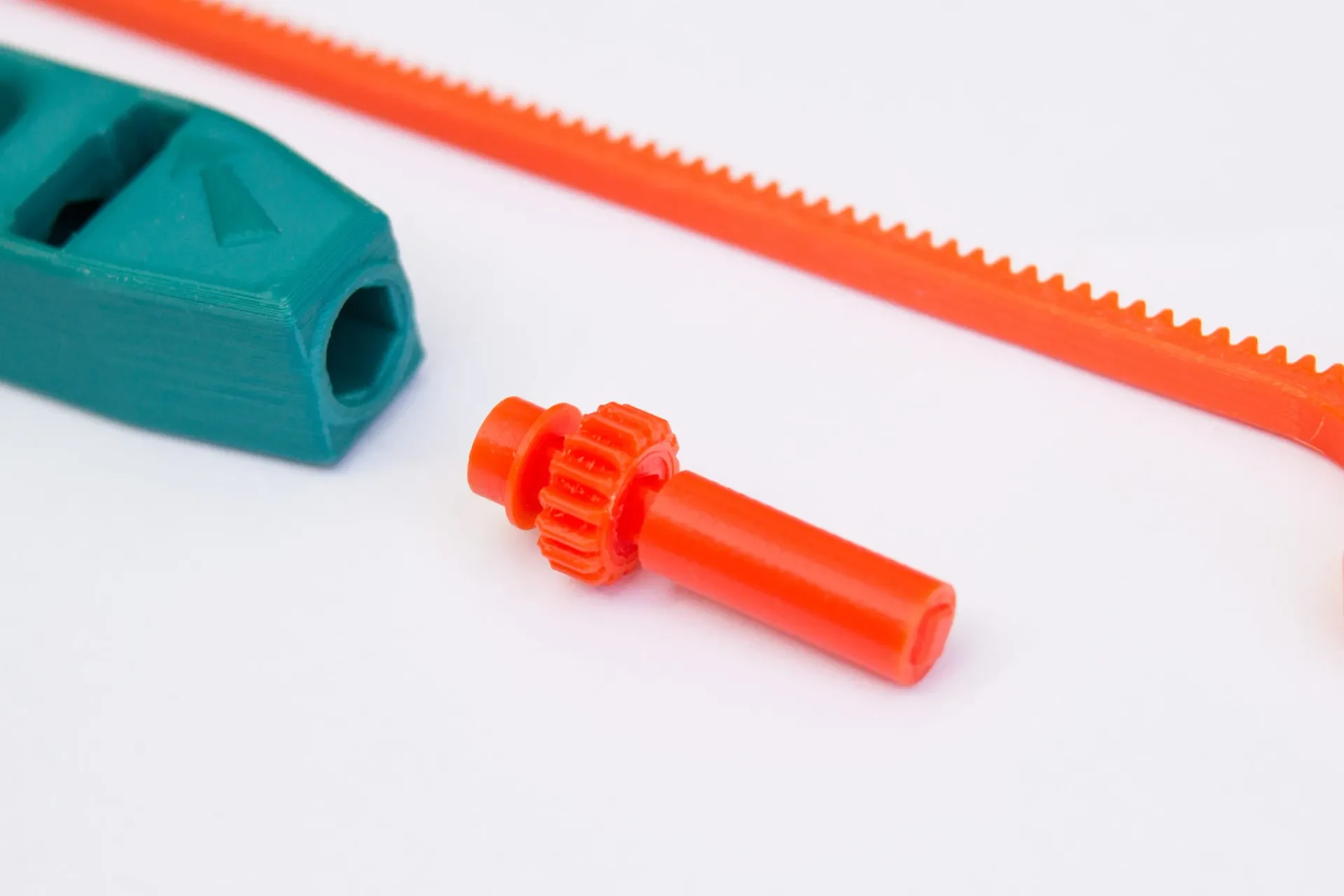

Шестерни и подшипники: используйте нить, которая выдерживает довольно низкие допуски. НОАК выполнит эту работу. Если у вас есть шов, отрежьте его после печати. Чтобы избежать плохой поверхности, не «заполняйте пробелы».
Тяговый стержень: распечатайте стержень Classic+ с 3 периметрами.
Разделить файл на части можно слайсером ,)
Еще я люблю ломать углы всех деталей, скобляя эти участки ножом. Это делает действие плавным и дает хорошее ощущение руки :)
Сила масштабирования: если у вас возникли трудности с вставкой оси, вы можете перепечатать ее, немного уменьшив. Если он слишком свободный, увеличьте его немного, чтобы он прилегал достаточно плотно.

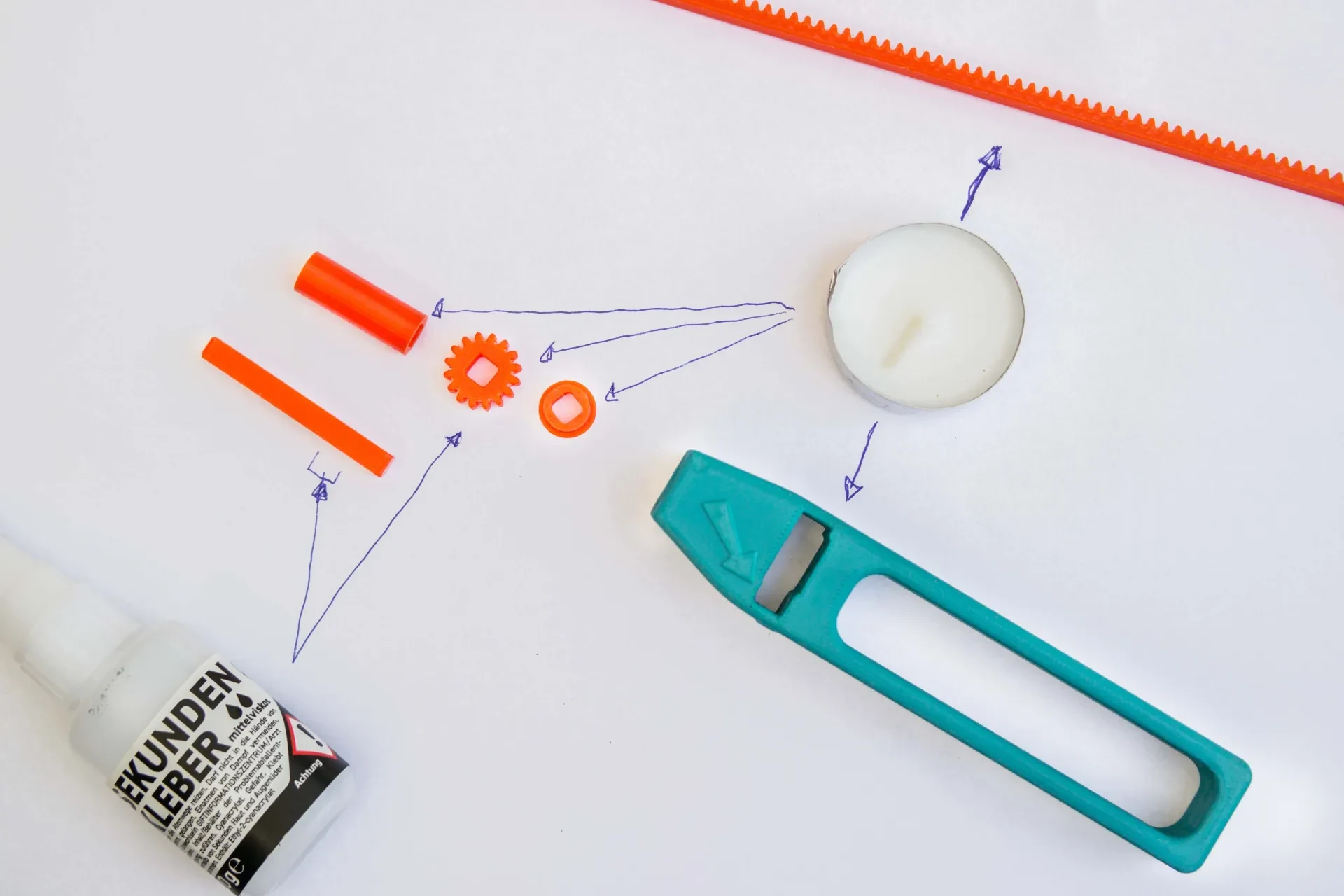

В этом нет необходимости, но я смазал все механические детали парафином. Капля масла тоже подойдет, но может оказаться грязной.
Вы можете распечатать все детали без поддержки и очень легко собрать их вместе.
Внимание: Не используйте поврежденный пропеллер!!! Дисбаланс во вращении может разрушить пропеллер, и его детали могут отлететь. Особенно с таким бритальным материалом, как PLA.

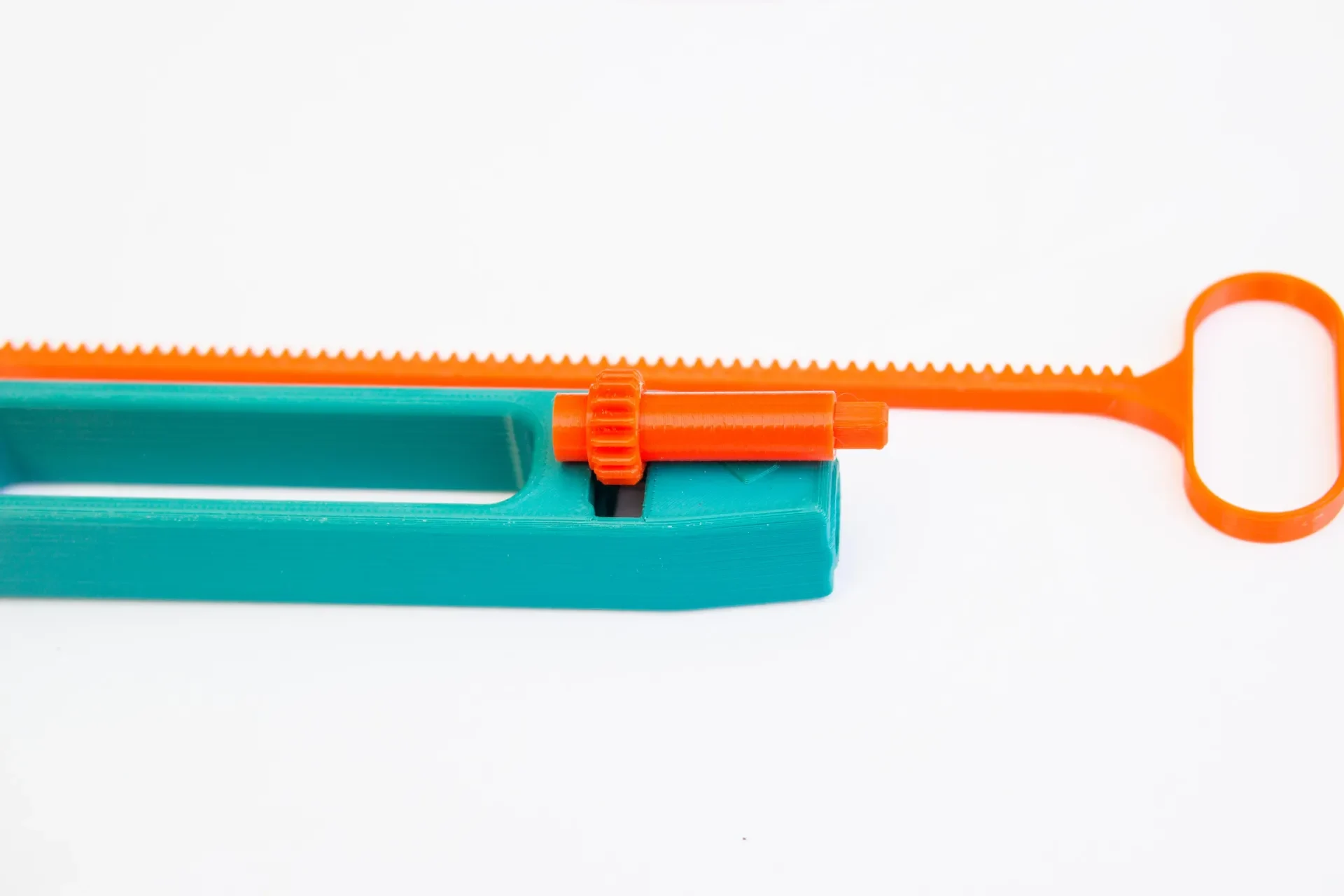

Новое обновление механики: вот правильный способ собрать игрушку!
Поскольку конструкция внутренней механики оптимизирована, клей вообще не нужен!
Я также бесплатно предоставил детям другие красивые дизайны. Например, моя последняя новинка — окарина для со��дания музыки!
https://www.printables.com/model/623853-music-instrument-kids-ocarina-pig-necklace
Чтобы получить максимальную силу от тяг, расположите шов в этом месте: (это возможно, например, с помощью слайсера Prusa)
Ремикс Культура
Я думаю, что этот простой дизайн очень открыт для вас, чтобы вы тоже могли реализовать свои проекты! Так что приглашаем вас создавать ещ�� лучшие пропеллеры! (Я загрузил .step-файл основной части. [мм])
Обновление 06.07.2022
Добавлен новый (надеюсь) более аэродинамичный винт. Этот летит еще выше!
(Добавлено в стандартную загрузку и сингл)
Обновление 28.05.2023

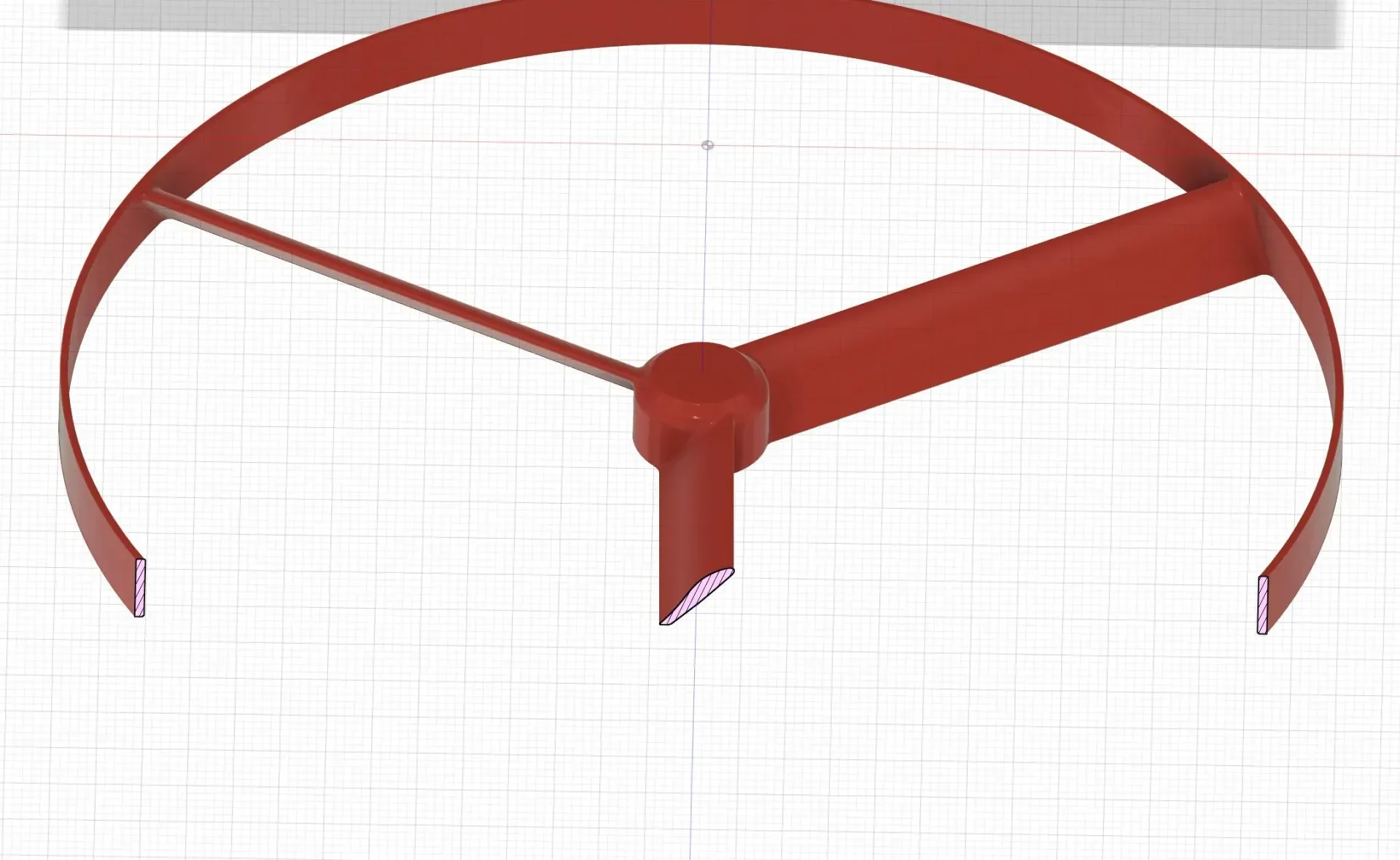

Немного увеличили прочность винта, добавив радиус, соединяющий крылья с внешним кольцом.
Обновление от 23.02.2023:

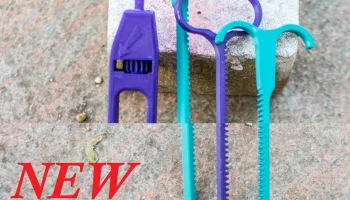

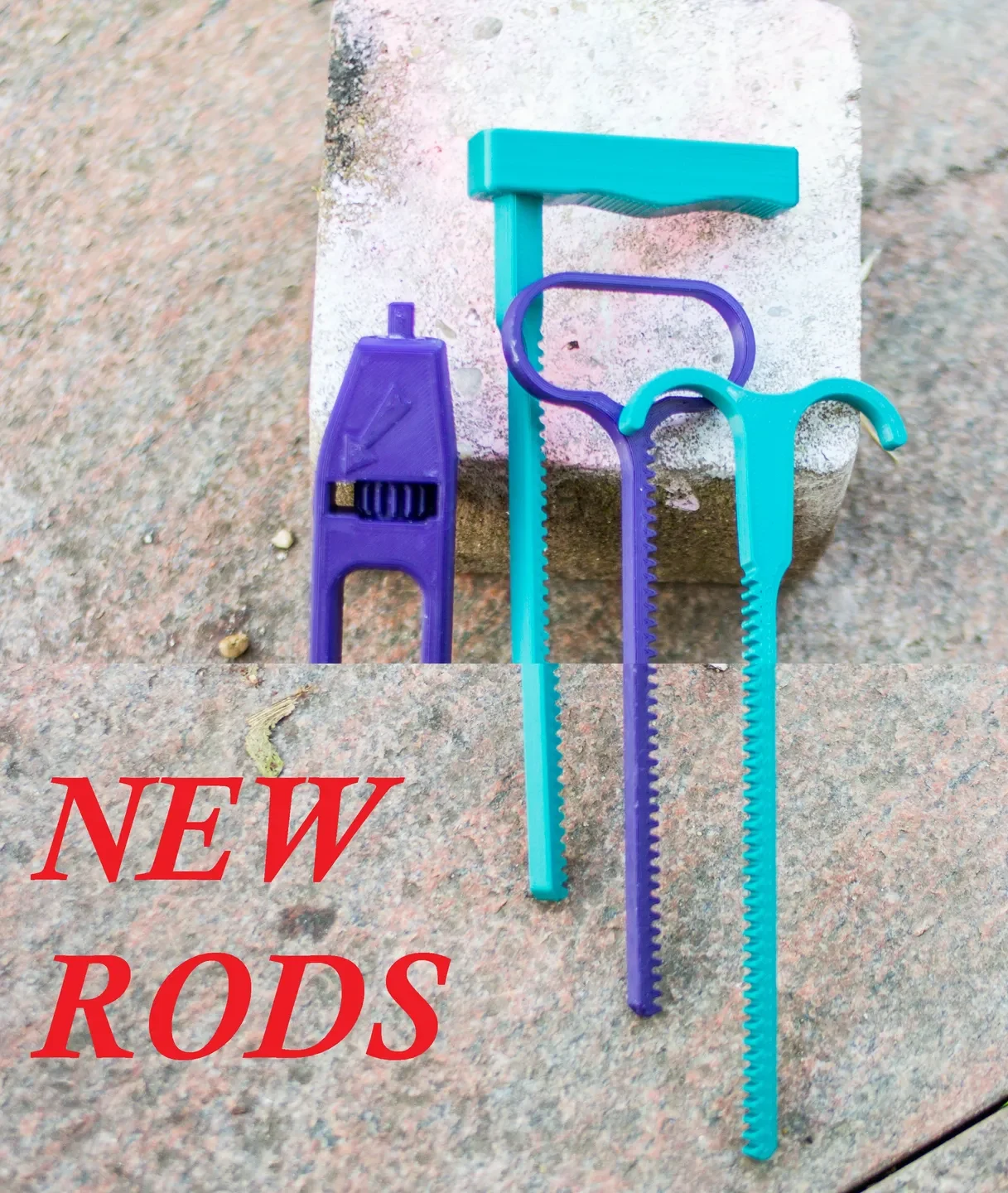

НОВЫЕ ТЯЖКИ!
У некоторых были проблемы с поломкой тяги. Поэтому я усовершенствовал старый (Classic+), а также разработал два совершенно новых (Ergonomic и Hook). Для сборки эргономичного варианта вам понадобится винт M3 x 20+. Я проверил все с PLA в местном детском саду, и они выдерживают даже ��рубое обращение :P
Обновление от 27.09.2023:

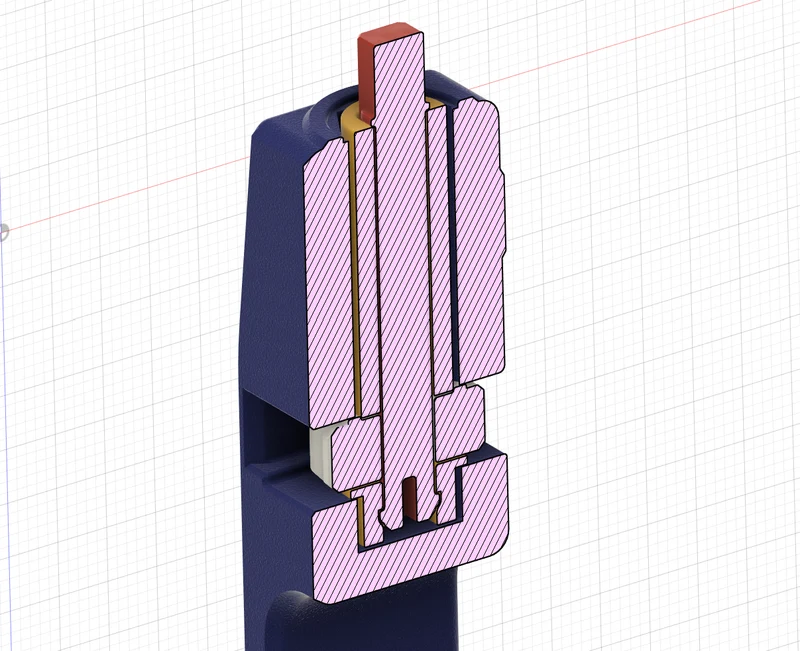

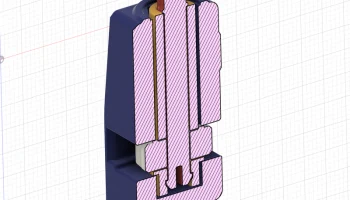

Из-за разных производственных допусков запрессовка не всегда срабатывает напрямую (масштабирование оси может творить чудеса) Я немного переработал внутреннюю механику. Я рад любому короткому отзыву о n
