Модульная рамка/лоток для материнской платы ITX/DTX/mATX/...
Введение
Это простая система рамок/лотков для материнской платы ПК, предназначенная для сборки ПК под открытым небом или в индивидуальном корпусе. Цель состоит в том, чтобы поддерживать широкий спектр материнских плат от iTX до так называемого EATX с помощью модулей, которые крепятся друг к другу с помощью гаек и болтов M4.
Журнал версий
v3.1 (17 января 2026 г.)
Диаметр отверстий для крепежа M4 увеличе�� с 4 мм до 4,25 мм для облегчения установки.
добавьте текст «Щит ввода-вывода», чтобы указать ориентацию материнской платы
снова добавлен цельный мат для более крупных принтеров, таких как Core 1, P1S, U1 и т. д.
добавлены «обрезанные» версии деталей «EATX» толщиной 1,85 мм для исправления зазоров на некоторых платах.
добавлены крепежные отверстия для будущего экрана ввода-вывода и деталей держателя карты PCIe.
v3
Деталь matx1 добавляет выступ для дополнительного места выступа.
Детали itx и atx добавляют дополнительные места для опор для материнских плат SSI.
повторно загруженные файлы со «средним» уровнем детализации, чтобы уменьшить размер файла
v2
добавлено отсутствующее отверстие на atx2
все стойки и отверстия в раме одинакового размера
добавьте филе 0,25 мм ко всем краям
v1.3
matx обновлен до 4 штук вместо 1 для печати на принтерах меньшего размера.
v1.2
добавлены монтажные отверстия SSI
утопленные посадочные площадки для винтов крепления рамы
добавлены разборчивые надписи названия деталей
v1.1
первоначальная концепция дизайна
Необходимые детали
мини-ITX/мини-DTX/ITX
1 часть (itx.stl)
4 стойки для материнской платы
опционально: 4 винта для крепления рамы к другим компонентам
ДТХ
2 части (itx.stl и dtx.stl)
2 гайки/болта + 4 шайбы для скрепления деталей вместе.
4-6 стоек для материнской платы
опционально: 4-6 винтов для крепления рамы к другим компонентам.
микро-ATX (мАТХ)

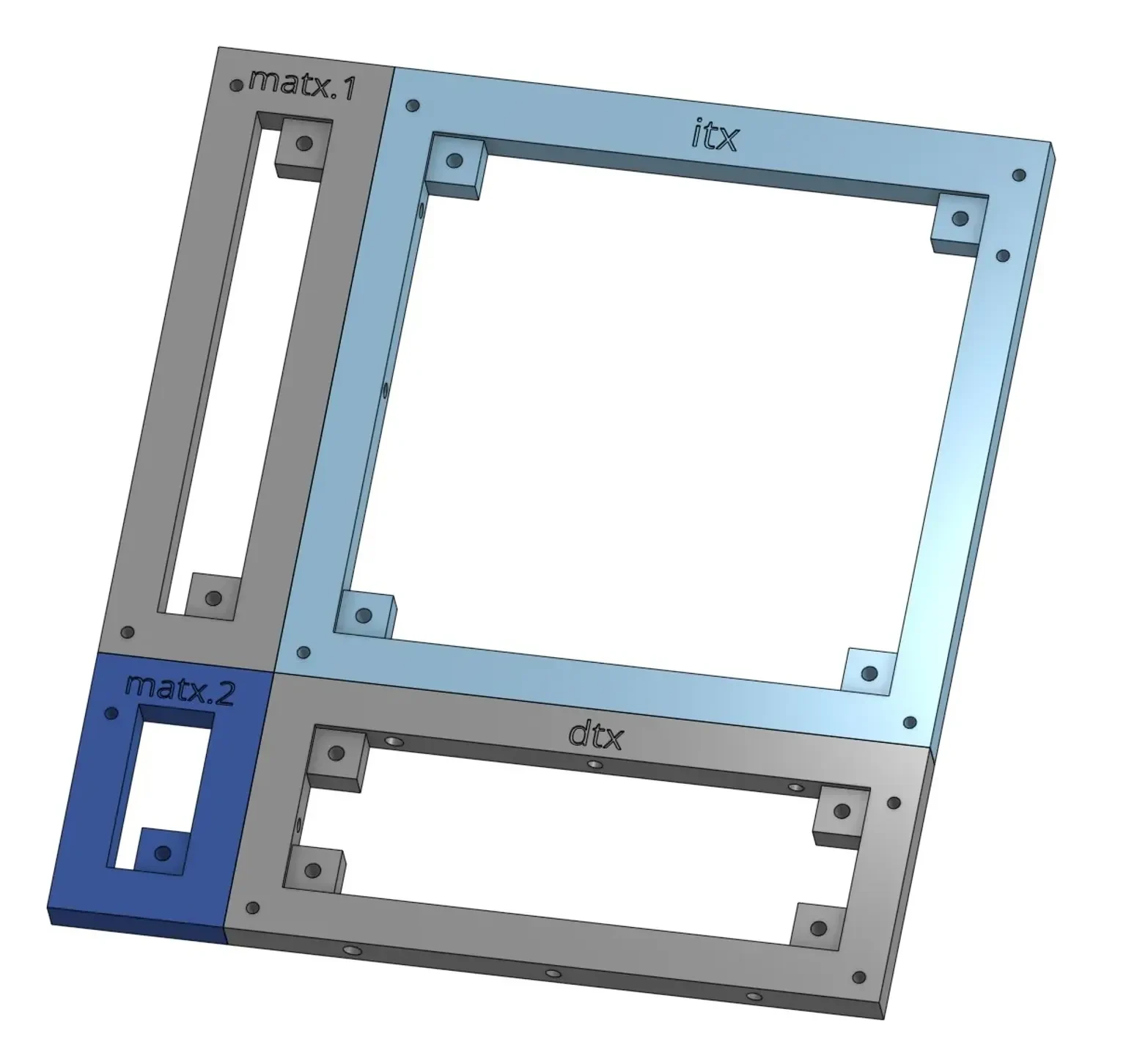

4 части (itx.stl, dtx.stl, matx1.stl, matx2.stl)
4 гайки/болта + 8 шайб для скрепления деталей вместе.
5-8 стоек для материнской платы
опционально: 4-6 винтов для крепления рамы к другим компонентам.
micro-ATX (mATX) альтернатива для более крупных принтеров

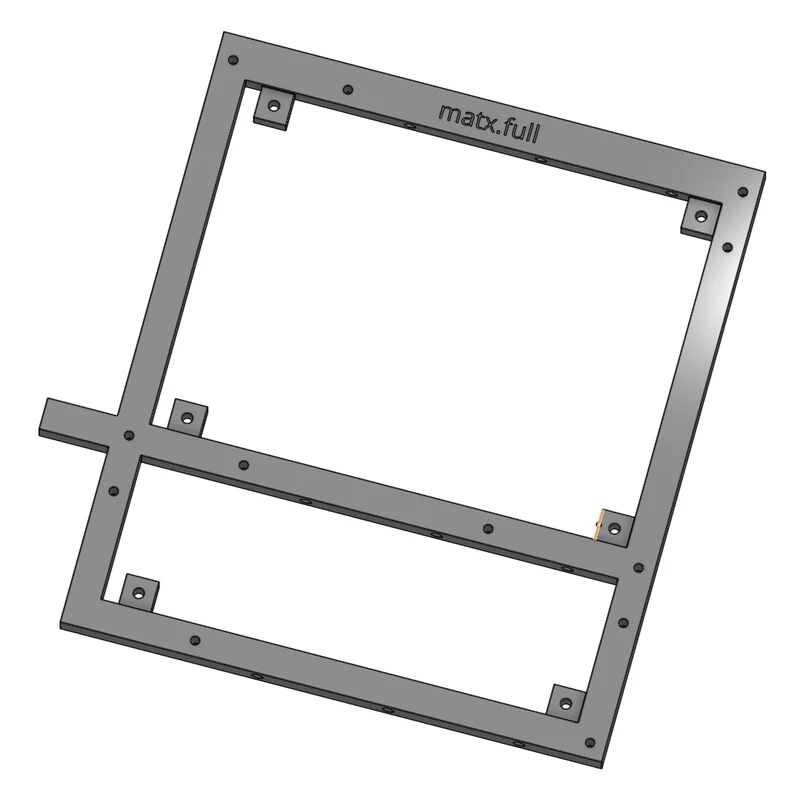

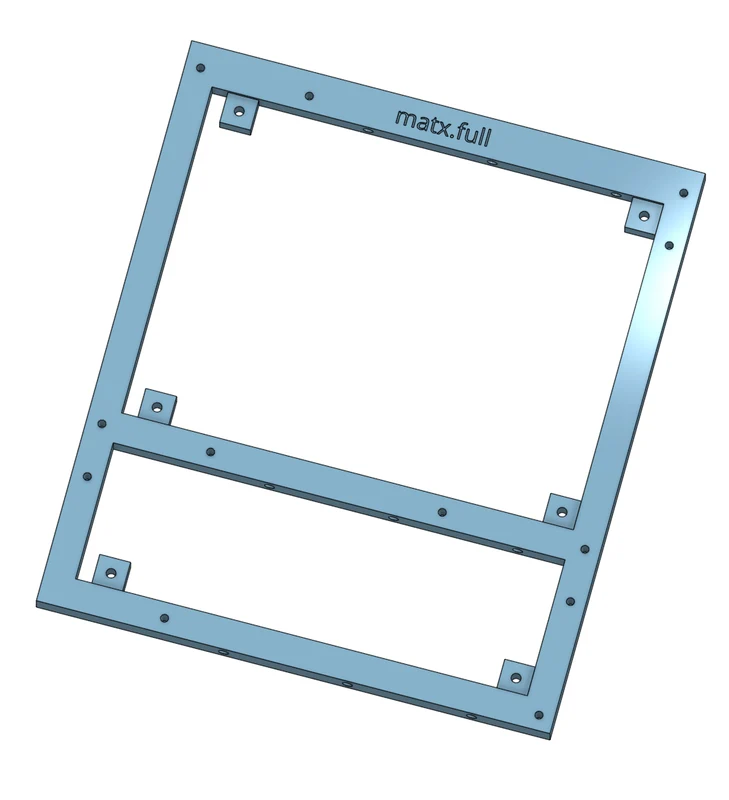

1 часть (matx-full.stl)
5-8 стоек для материнской платы
опционально: 4-6 винтов для крепления рамы к другим компонентам.
АТХ
4 части (itx.stl, dtx.stl, atx1.stl, atx2.stl)
5 гаек/болтов + 10 шайб для скрепления деталей вместе.
6-10 стоек материнской платы
опционально: 6-8 винтов для крепления рамы к другим компонентам.
EATX (SSI-CEB/SSI-EEB/XL-ATX)

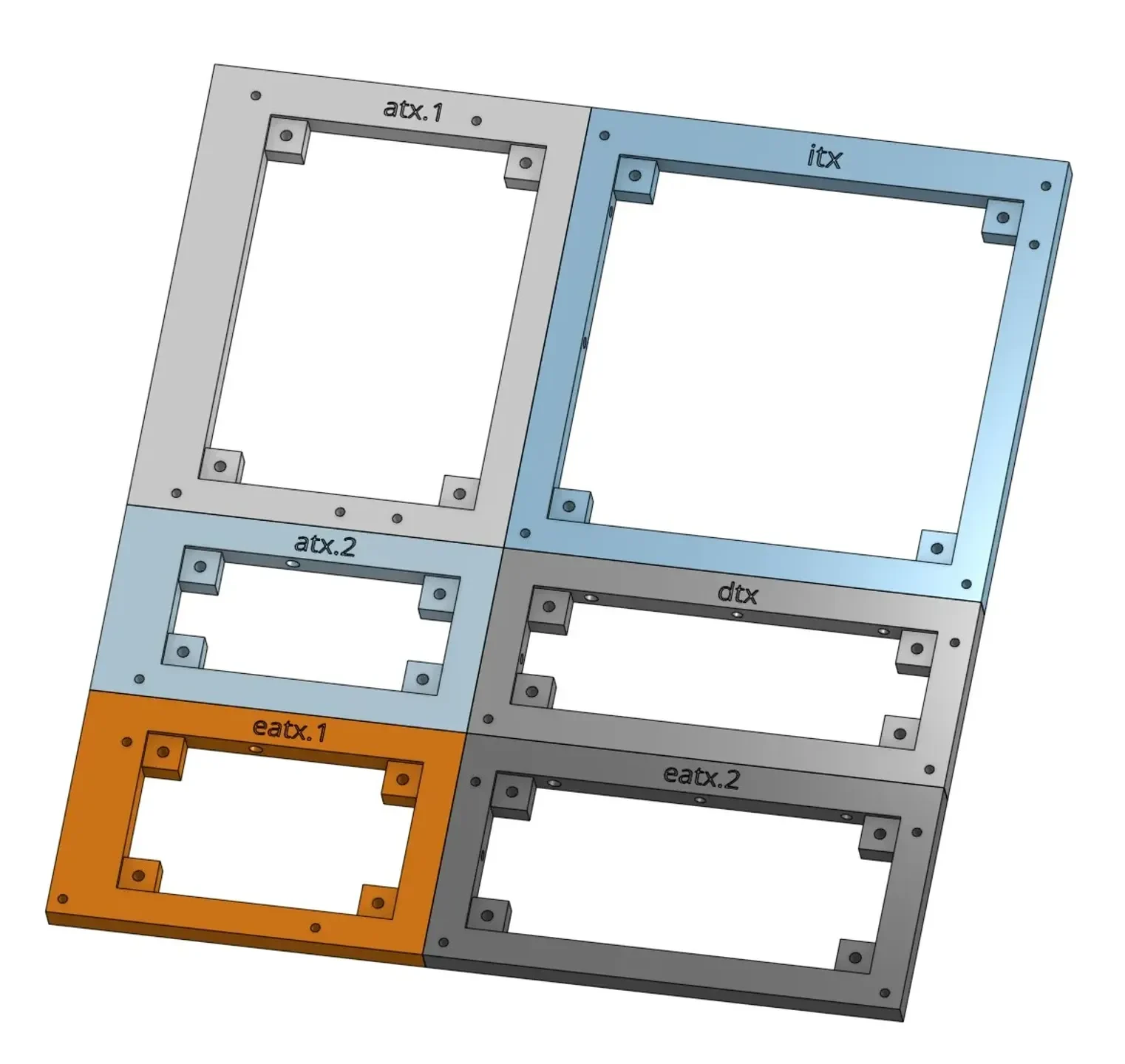

6 частей (itx.stl, dtx.stl, atx1.stl, atx2.stl, eatx1.stl, eatx2.stl)
7 гаек/болтов + 14 шайб для скрепления деталей вместе.
8-15 стоек материнской платы
опционально: 8-12 винтов для крепления рамы к другим компонентам.
Крепежи
Гайки, болты и шайбы М4 для скрепления частей рамы вместе.
Стойки материнской платы M3x6x6 и винты M3 для крепления материнской платы к раме.
При креплении рамы к столу или другим компонентам используйте шайбы для распределения нагрузки!
Внешние размеры деталей
размер: 170,330 мм x 171,600 мм
DTX: 170,330 х 72,240
матx1: 171,6 х 45,720
матx2: 72,240 х 45,720
matx-full: 216,050 x 243,840 (расширенная версия 243,840 x 243,840)
atx1: 134,470 х 171,600
atx2: 134,470 х 45,720
eatx1: 134,470 x 86,360 (обрезанная версия 134,470 x 84,5)
eatx2: 170,330 x 86,360 (обрезанная версия 170,330 x 84,5)
Примечания
Принимает стойки материнской платы 6-32 и M3. Отверстия диаметром 3,25 мм постепенно сужаются до ~2,3 мм для захвата стоек. Это может быть скорректировано в будущих версиях.
Добавлены дополнительные отверстия для размещения плат типа SSI в дополнение к платам типа ATX.
Высота по оси Z 10 мм — в сочетании с ст��йками материнской платы высотой ~6 мм обеспечивает достаточно места для выступов карты PCIe.
Можно использовать различные крепежи, чтобы соединить части рамы вместе и/или прикрепить ее к поверхности или специальному шасси. Диаметр крепежных элементов может достигать ~4 мм. Следует использовать шайбы для распределения нагрузки на пластик во избежание растрескивания.
PETG рекомендуется из-за долговечности и гибкости, но PLA тоже подойдет. Для сред, где температура воздуха превышает 60°C, ABS/ASA, вероятно, является лучшим материалом с длительным сроком службы.
Большинство материалов, напечатанных на 3D-принтере, не проводят ток и могут накапливать статический заряд. Я сомневаюсь, что это необходимо, но для уменьшения статического электричества провода ~28awg с лепестковыми разъемами можно проложить между несколькими стойками материнской платы, а затем заземлить на источник питания.
Ссылки на размеры материнской платы и расположение зазоров
