Переходник Caddy Triple Drive Caddy с 2,5-дюймового тверд...
Обновление от 25 марта 2026 г.: файлы перенесены в стабильную версию FreeCAD 1.1.0.

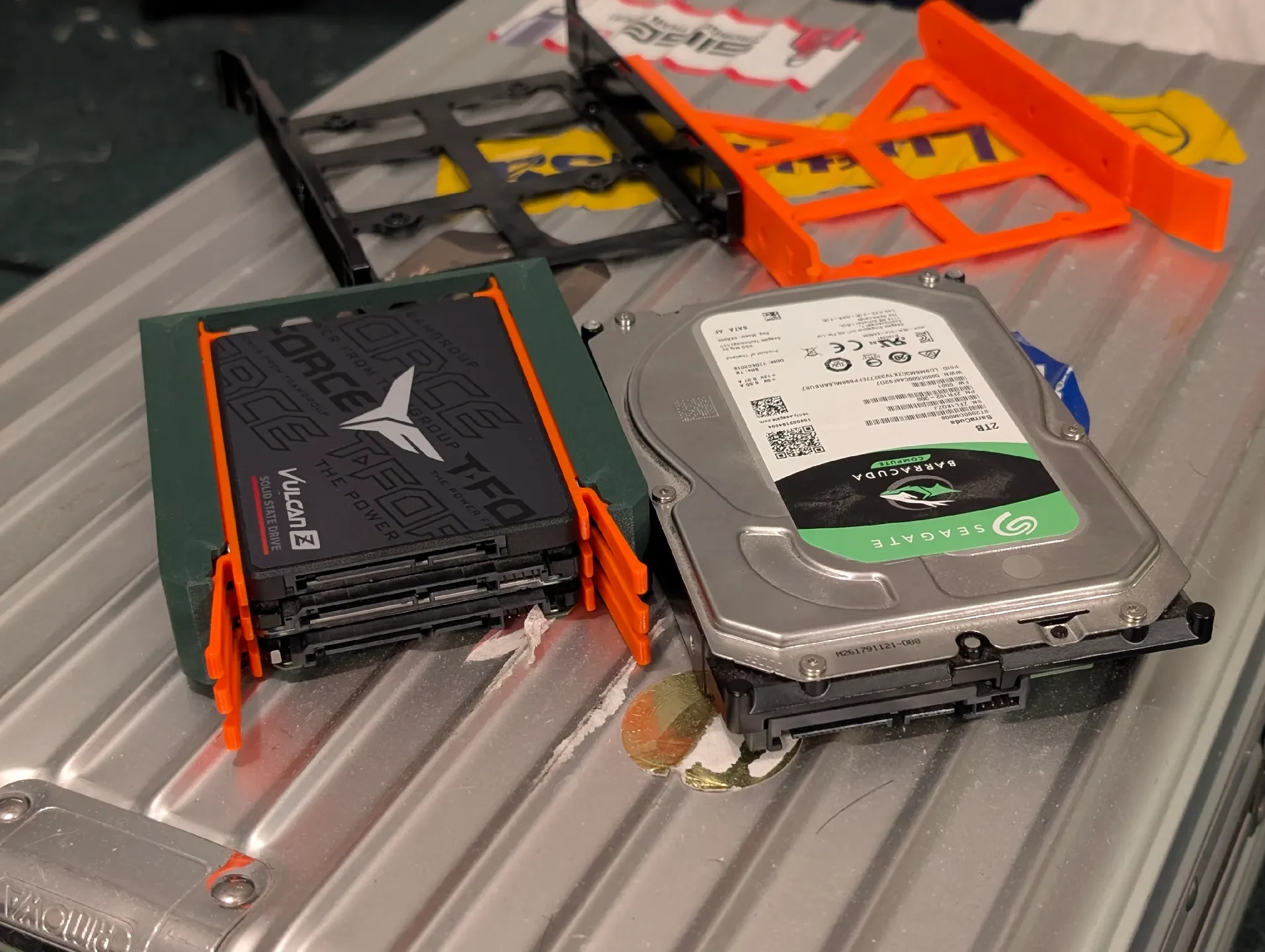

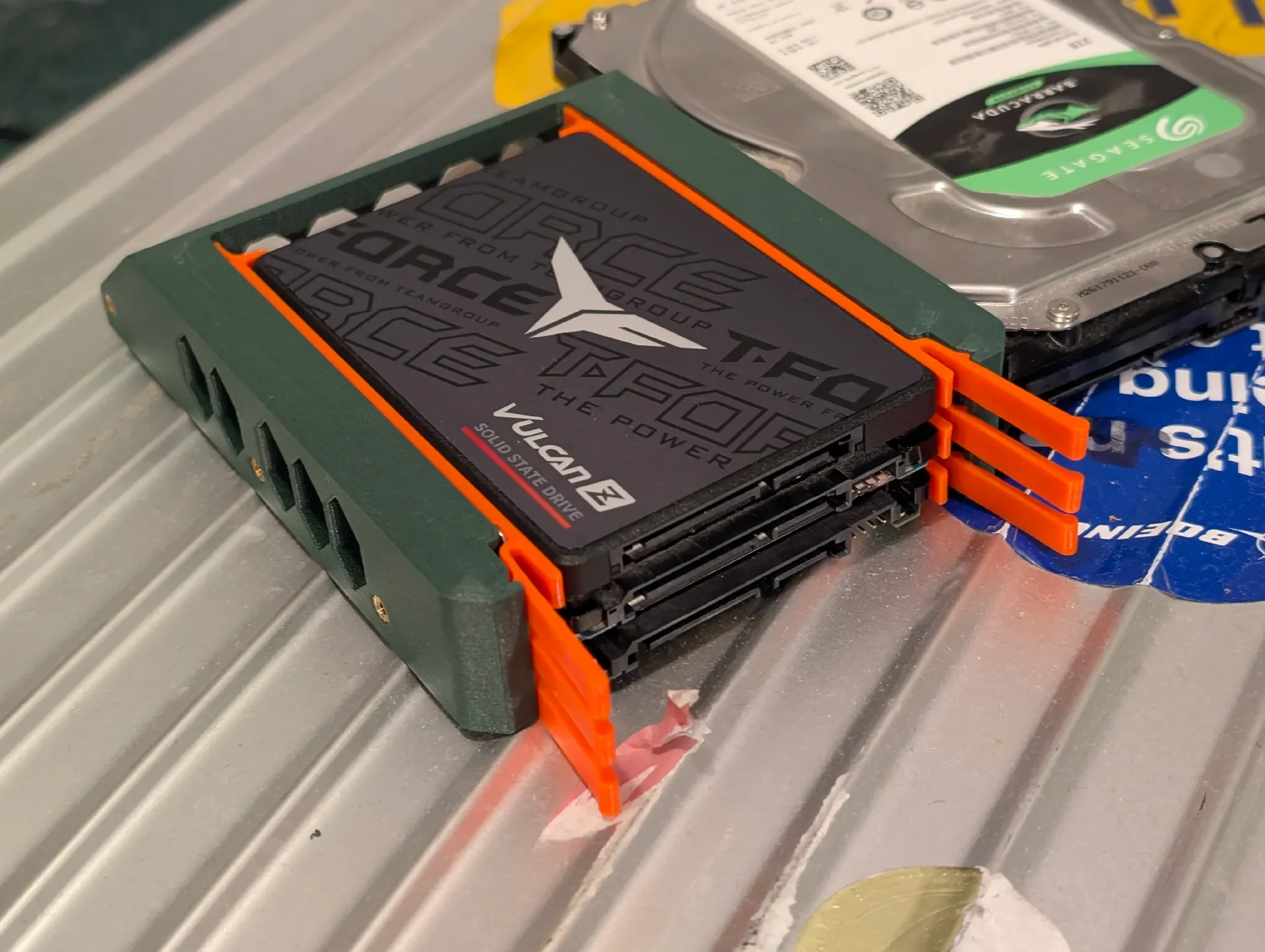

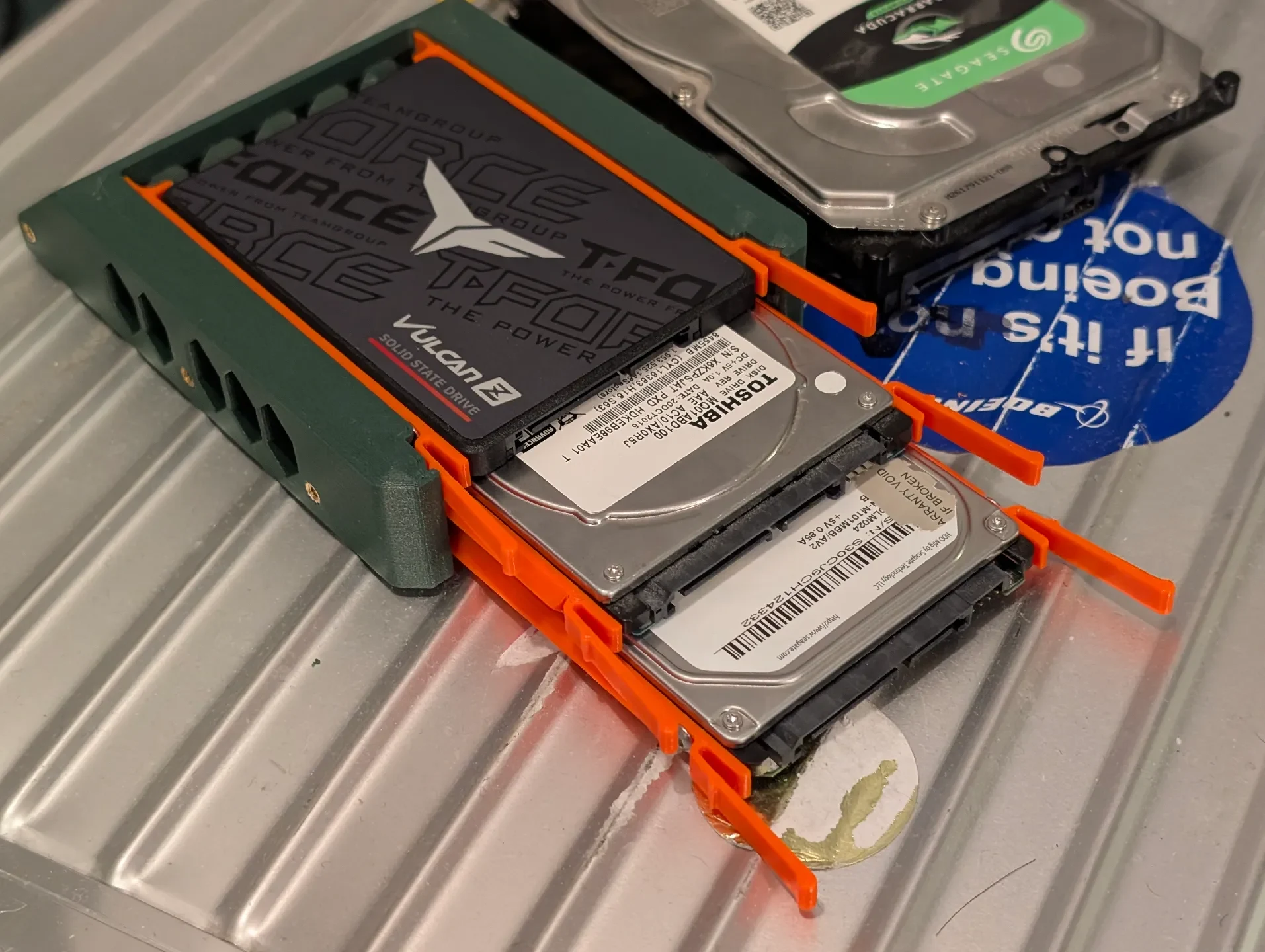

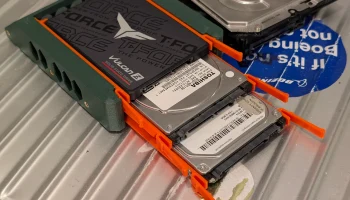

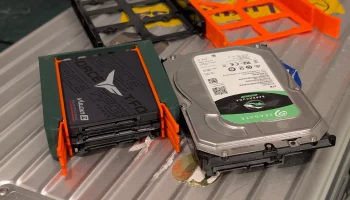

Этот адаптер позволяет превратить отсек для 3,5-дюймового диска в тройной отсек для 2,5-дюймовых твердотельных/жестких дисков. В отличие от конструкций адаптеров с болтовым креплением, вы можете легко заменить отдельные приводы, не разбирая весь тройной узел привода.
Салазки без инструментов устанавливаются на приводы и не требуют винтов. Им нужна поддержка в изображенных регионах. Это единственные части, которые нуждаются в опорах. Если салазки без инструментов слишком тугие для вашего SSD, вы можете ослабить их с помощью гайки или вставки M3.
Обычные салазки крепятся к приводам винтами с полукруглой головкой M3 x 5. Лично я выберу версии без инструментов и буду иметь дело с минимальными опорами.
Поставляется в различных версиях для универсальной совместимости:
3,5-дюймовые жесткие диски устанавливаются с помощью винтов №6-32, а 2,5-дюймовые накопители — с помощью винтов M3, которые чаще встречаются в наборе инструментов производителей.

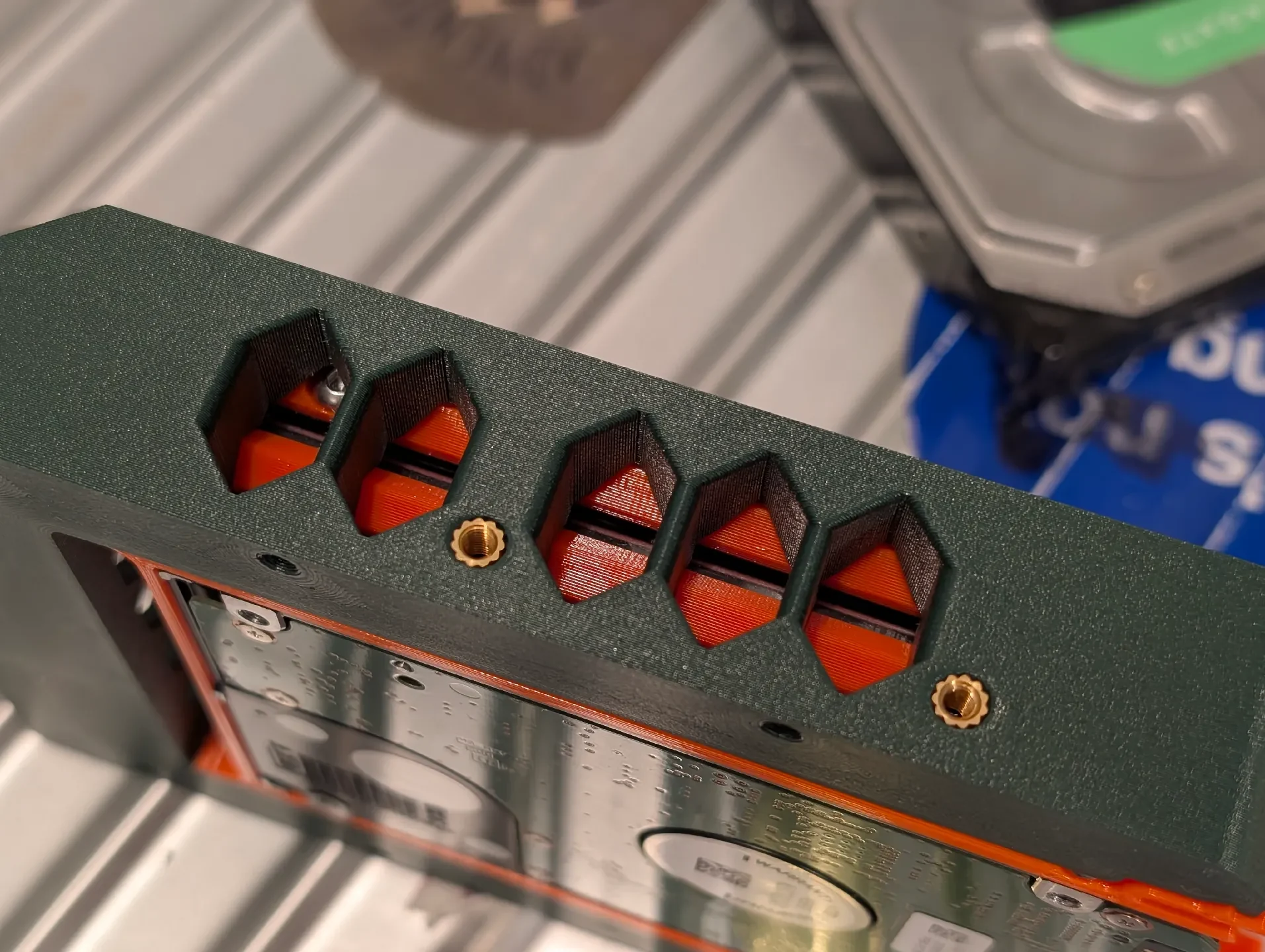

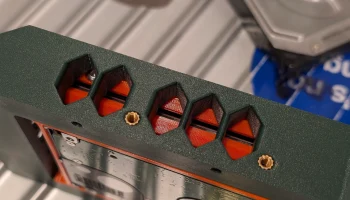

Я сделал версии адаптера, в которых используются винты M3 или № 6-32. Вы можете установить этот адаптер с помощью стандартных винтов для 3,5-дюймового жесткого диска или перейти на винты M3. Я также включил версии, в которых по бокам установлены термофиксирующие вставки для повышения долговечности.
Для отсеков для 3,5-дюймовых дисков без использования инструментов используйте Caddy 6-32.
Используйте вставки M3 x 5,7 мм или вставки № 6-32 x 7,1 мм, которые продаются в CNC Kitchen, Amazon или Aliexpress. Используйте вставки M3 x 5,7 мм или вставки № 6-32 x 7,1 мм, которые продаются в CNC Kitchen или на Amazon. Более короткие пластины подойдут, если диаметр пластины составляет около 4,6 мм для вкладыша M3 и 5,4 мм для пластины № 6-32.
Вы можете легко разместить три 7-миллиметровых диска или 15-миллиметровый диск с более тонким диском, в котором достаточно места для охлаждения. Места для трех накопителей 9,5 мм хватит, но не делайте этого.

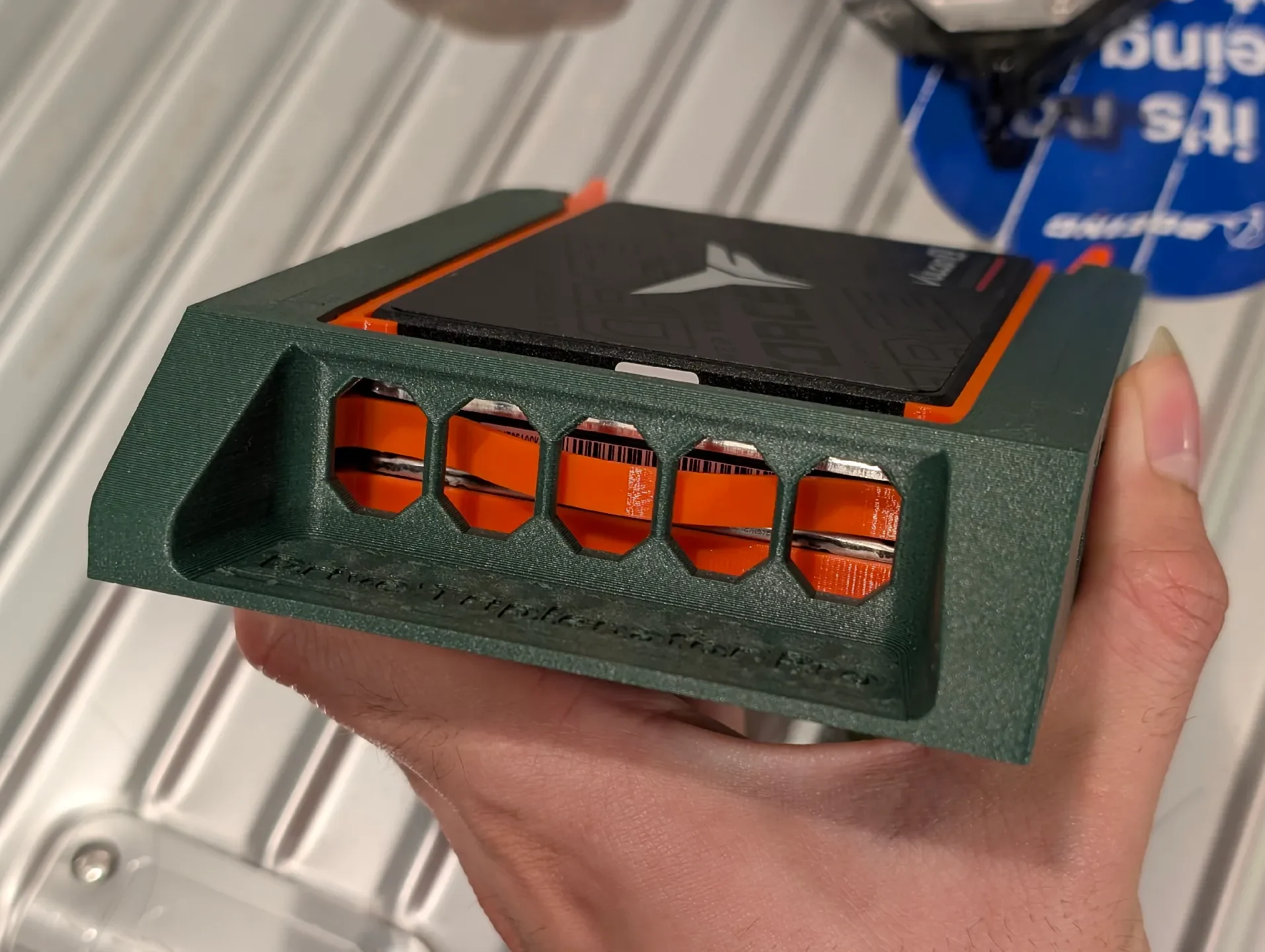

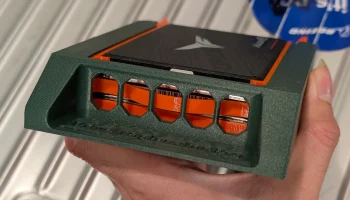

При использовании твердотельных накопителей диаметром 7 мм расстояние между дисками составляет чуть более 2,5 мм. Для привода диаметром 15 мм и привода диаметром 7 мм расстояние составляет чуть более 4 мм. Я установил в багажнике большие вентиляционные отверстия для максимально возможного потока воздуха.
Не печатайте это на PLA, особенно на санях для дайвинга. Используйте устойчивый к ползучести материал, который выдержит даже в корпусе компьютера. Я распечатал свой из PETG с тремя прериметрами. Рассчитан на высоту слоя 0,2 мм.
Для прокладки кабелей не могут быть и речи о прямоугольных разъемах, которые включают в себя шлейфовый силовой кабель, проходящий перпендикулярно разъему. Многие разветвители и некоторые кабели SATA блока питания имеют кабель, выходящий прямо из задней части разъема, и он будет работать. Если ваш блок питания оснащен прямоугольными разъемами, просто купите разветвитель от 1 до 3 для каждого отсека или от 1 до 6 для отсека для двух дисков. Будьте осторожны, чтобы не перегрузить кабель SATA от блока питания.
