Кулер для ноутбуков с диагональю 15 дюймов......

Кулер для ноутбука, который снижает шум вентилятора ноутбука и снижает температуру.

К самой печати:
Материал: Любой PLA (я использовал Extrumr PLA NX2)
Температура: 205 °C (предустановка Prusa Slicer для указанной нити)
Высота слоя: 0,3 мм
У меня печать работала полностью без подставок, если вы печатаете на плоской стороне.

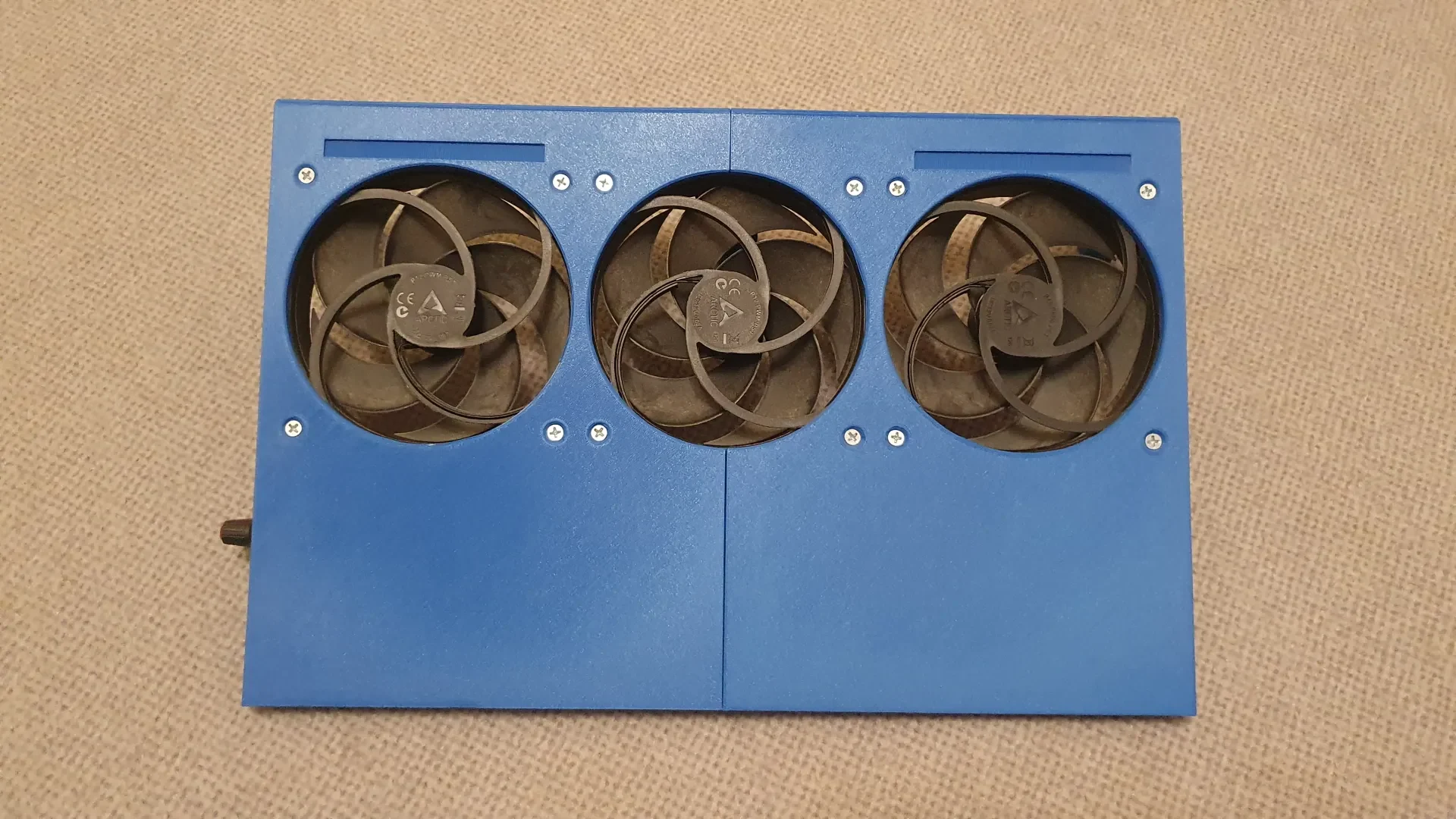

В верхней части имеются небольшие углубления для резиновых ножек, которые предотвращают соскальзывание ноутбука.
Под ноги я использовал войлочные подушечки.

Электрические компоненты, которые я использовал, на самом деле довольно просты.
(Я не получаю комиссию по указанным ссылкам. Если хотите, вы можете получить другие детали)

Блок питания 12В 2А. https://www.amazon.de/gp/product/B07KZLH9ZP/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1 (своего рода излишество)
Подходящий соединитель для ствола (идет в комплекте с этим конкретным кирпичом^)
3х 120-мм «Арктик П12». https://www.amazon.de/Arctic-schwarz-Value-120mm-Geh%C3%A4usel%C3%BCfter/dp/B07KK4GDLN/ref=sr_1_5?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=2 G2G51CE8PIZD&keywords=arctic+p12&qid=1666124564&qu=eyJxc2MiOiI0LjE1IiwicXNhIjoiMy44MiIsInFzcCI6IjMuNTQifQ%3D%3D&sprefix=artic+p12%2Caps%2C98&sr=8-5
ШИМ-регулятор скорости. https://www.amazon.de/gp/product/B07ZPRM23X/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

Сборка: Чтобы собрать эту вещь, вам нужно соединить две половинки вместе с помощью 2 винтов M3x25 (подойдет и более длинный) и 2 гаек M3. На передней средней и задней средней ножке имеются 2 сквозных отверстия.

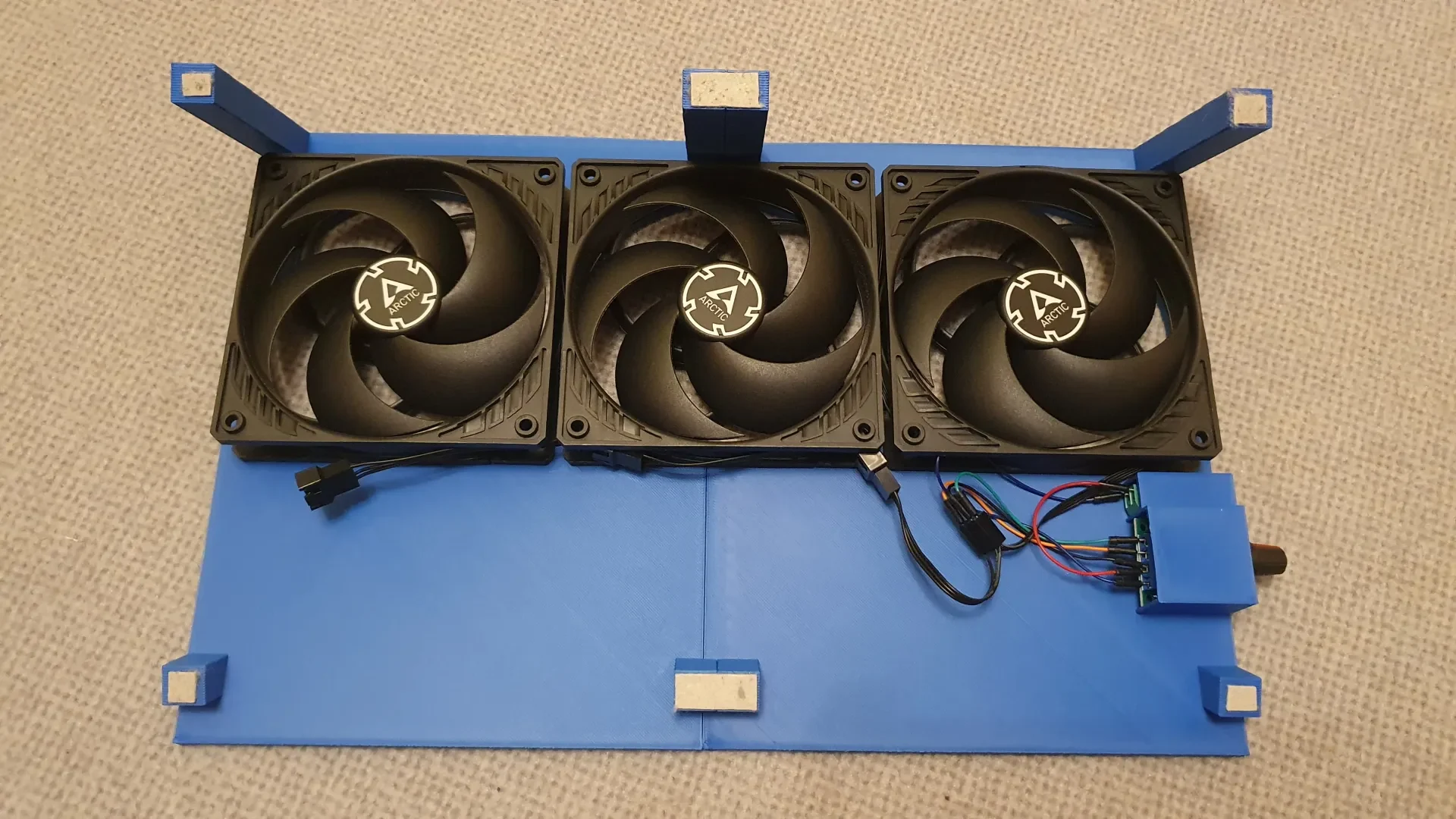

Затем вы можете прикрутить вентилятор�� к основной плоскости с помощью винтов, входящих в комплект поставки вентиляторов. Прикручивание вентиляторов также придаст раме дополнительную жесткость.

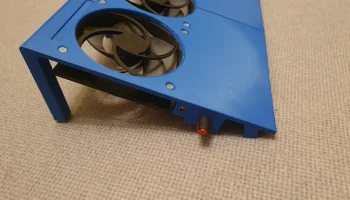

Разъем Barrel и ШИМ-контроллер имеют для них печатные отсеки.
Приклеить их можно, например, горячим клеем. Просто имейте в виду, что для повторного подключения кабелей вам потребуется доступ к резьбовым портам в деталях, которые их необходимо снять, если вы когда-нибудь захотите его отремонтировать.
По этой причине я решил оставить их там немного свободными.

Итак, для прокладки кабелей я использовал провода Dupont, которые были у меня из другого проекта Arduino. Это стандартные из любого набора для начинающих Arduino. Быстро, дешево и просто.
Все, что вам действительно нужно сделать, это подать питание на ШИМ-контроллер, а затем подключить ШИМ-контроллер к первому вентилятору. У арктического P12 PWM есть разветвитель, который позволяет соединить их вместе. Таким образом, вы просто подключаете первый разветвитель вентиляторов к основному разъему второго вентилятора, а второй разветвитель вентиляторов к основному разъему третьего вентилятора. Я обернул лишний кабель между вентиляторами и вокруг них, чтобы он был хотя бы немного опрятнее.

Итак, теперь большой вопрос, стоит ли строить этот кулер для ноутбука?
Ответ как всегда: Это зависит...
Если у вашего ноутбука есть сетка, через которую может проходить воздух, рядом с задней частью, тогда да.
Если у вас есть решение для охлаждения ноутбука, расположенное рядом с ковриком для мыши, вам не следует его использовать.
Итак, давайте поговорим о цифрах.
Мне удалось понизить т��мпературу моего ноутбука при большой нагрузке на все ядра процессора с 88°C до 81°C, а графического процессора с 76°C до 64°C. При этом уменьшая пронзительный вой вентиляторов ноутбуков. Ноутбук использует Ryzen 5600H и RTX 3070 (120 Вт).
Это Леново Легион 5.

Я бы сказал, что общий шум также уменьшился, но лишь незначительно. Однако его заменяют более низким гулом из Арктики, который, на мой в��гляд, гораздо более терпим. Вы также можете сойти с ума и поставить туда несколько очень дорогих фанатов, таких как Noctuas, но в этот момент я начинаю сомневаться в предположении о стоимости, потому что тогда весь проект возрастает где-то с 40-50 евро до чего-то ближе к 100 евро. На мой взгляд, Арктика достаточно хорошо справляется со своей задачей.
