5,25-дюймовый ящик для ПК (V2)
Описание

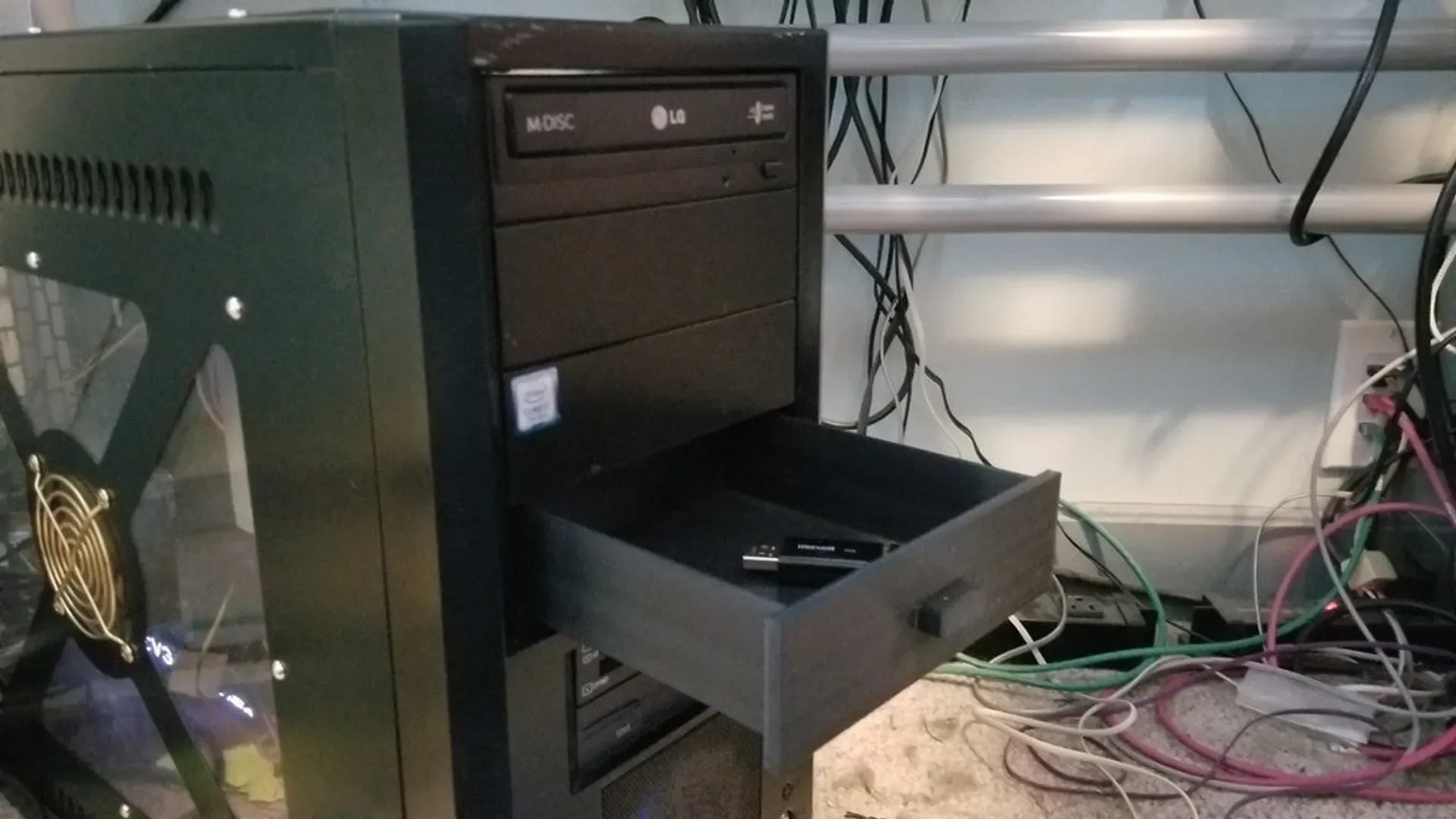

Это выдвижной ящик, который можно разместить в 5,25-дюймовом отсеке в передней части ПК. Моей предыдущей версии требовалась некоторая поддержка для правильной печати. Я перепроектировал ее, чтобы она работала вообще без опор.
Улучшения по сравнению с предыдущим дизайном и аналогичными моделями.
Усиленные отверстия для винтов, чтобы их было легче взломать (все равно будьте осторожны)
Для печати ничего ��е требуется.

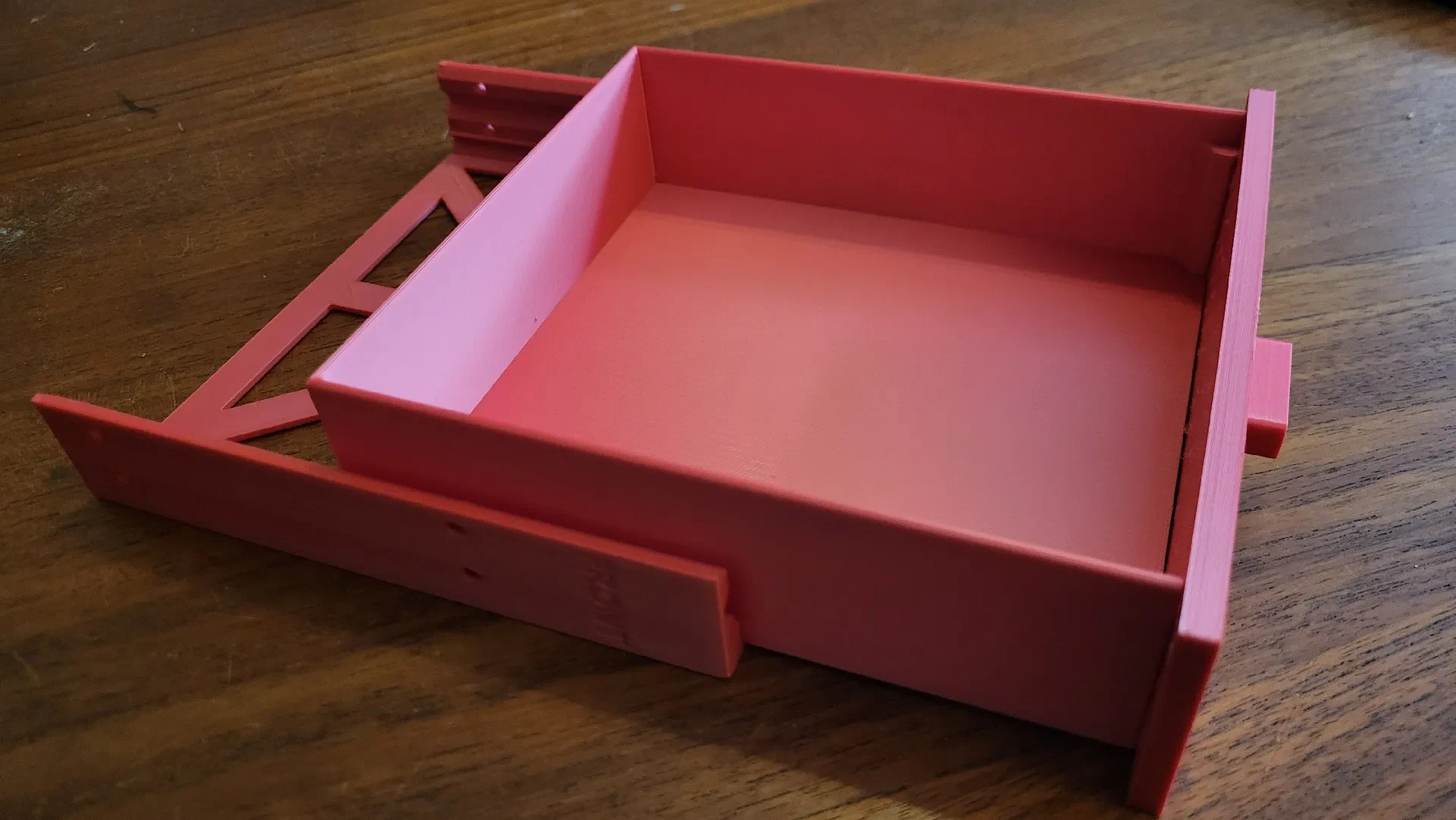

Большинство конструкций ящиков для ПК, которые я видел, в основном имеют ящик, который помещается в коробку. Мне показалось, что для такого дизайна мне показалось много ненужного пластика. У него просто есть выступы на боковой стороне ящика, которые скользят по направляющим на монтажном кронштейне. Выступы удерживают ящик ровно и предотвращают его опрокидывание или вытягивание слишком далеко. Эта конструкция также позволяет использовать ящик большего размера.

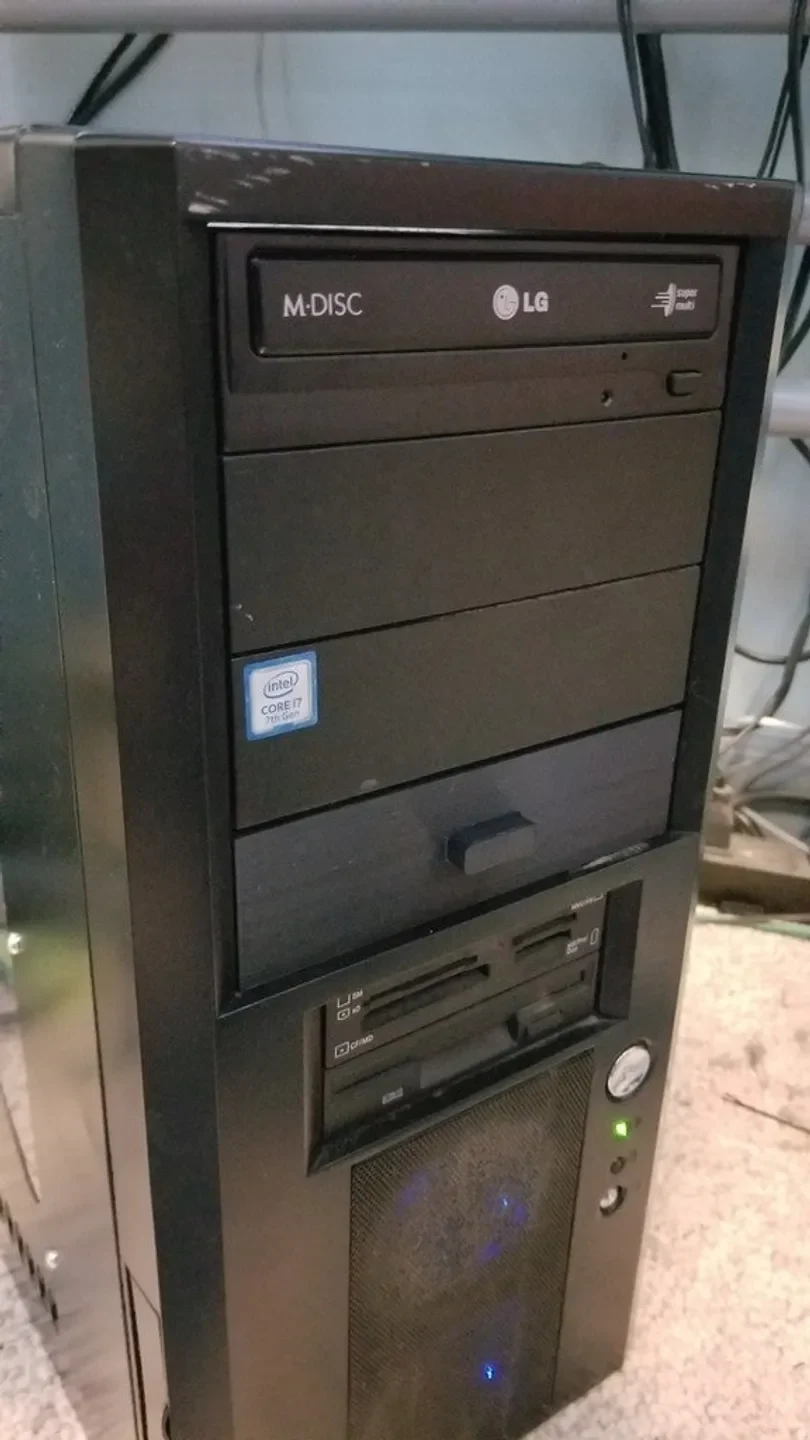

Относительно низкопрофильная ручка, позволяющая свести к минимуму вероятность ее столкновения с передней дверцей, которая имеется в некоторых корпусах компьютеров.

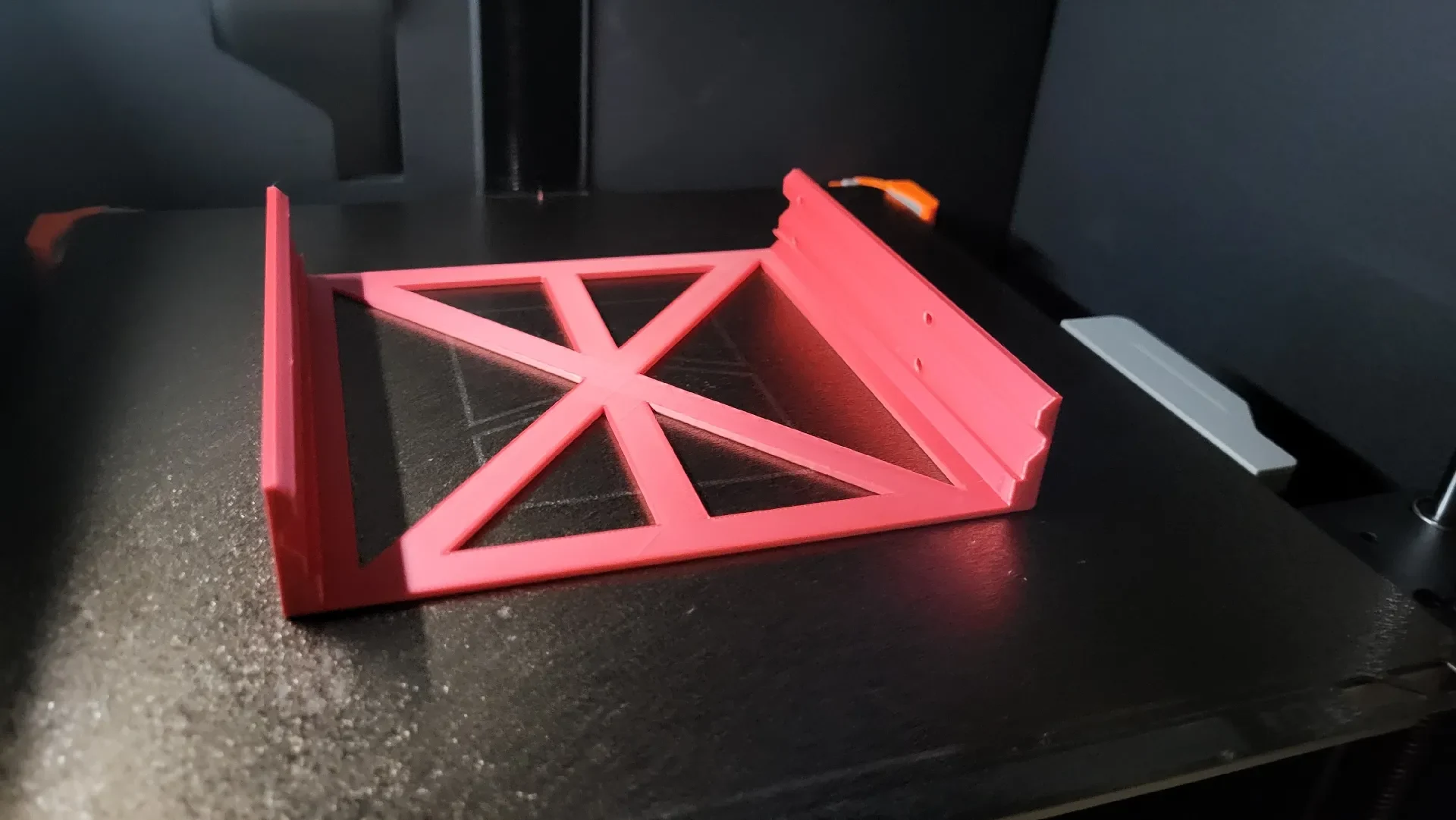

Чтобы упростить эту конструкцию, теперь у меня есть только один вариант монтажного кронштейна.
Я рекомендую использовать винты UNC № 6-32, которые представляют собой винты стандартного размера, обычно используемые для крепления жестких дисков, а НЕ винты с более тонкой резьбой M3, которые обычно используются для крепления оптических приводов. Я выбрал более грубые винты, потому что думал, что они будут работать лучше и их будет сложнее сорвать при использовании их в относительно тонком пластике. Вам все равно нужно быть осторожным с этим. Если у вас безвинтовая система быстрого соединения, вам, возможно, придется просверлить отверстия немного большего размера, чтобы вместить стойку или что-то еще, заменяющее винты в вашей уст��новке.
Инструкции по сборке
Сначала установите ящик на направляющие. Выступы необходимо будет вставить сзади, прежде чем передняя панель будет установлена на место.
Если вам нравится этот дизайн, пожалуйста, опубликуйте марку!
Настройки печати
Я напечатал все детали с высотой слоя 0,2, без поддержек и с заполнением 15%. Несмотря на то, что эти кронштейны имеют моделируемую резьбу, вам, скорее всего, придется нарезать отверстия саморезами. Такие маленькие отверстия для винтов вряд ли будут печатать достаточно точно.
