Кардкомпьютер с креплением на запястье......

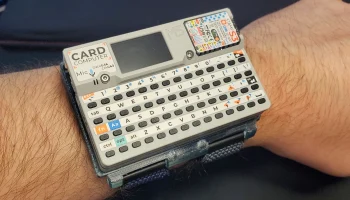

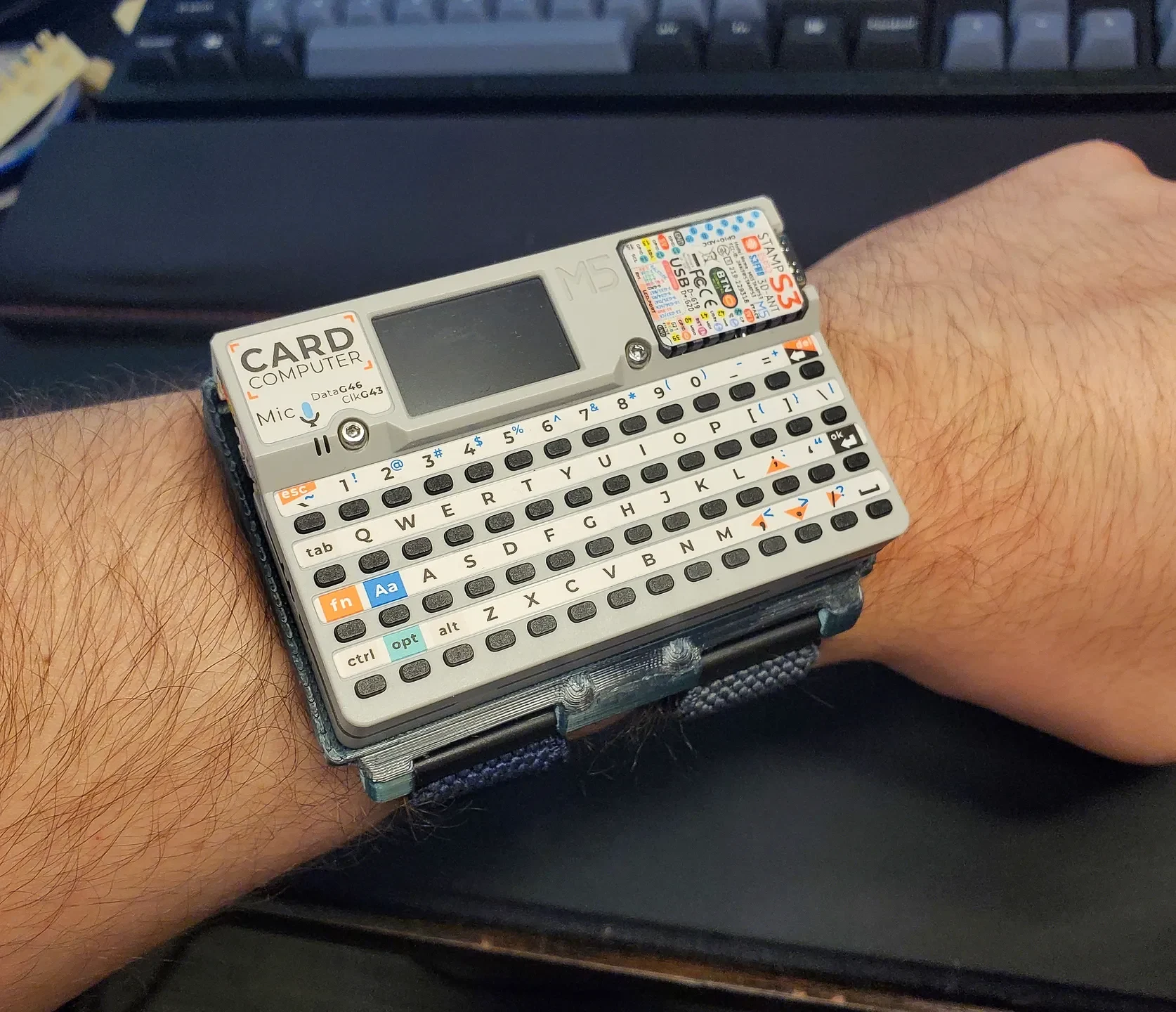

Это простое крепление для карточного компьютера M5Stack на запястье!

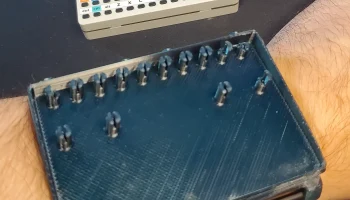

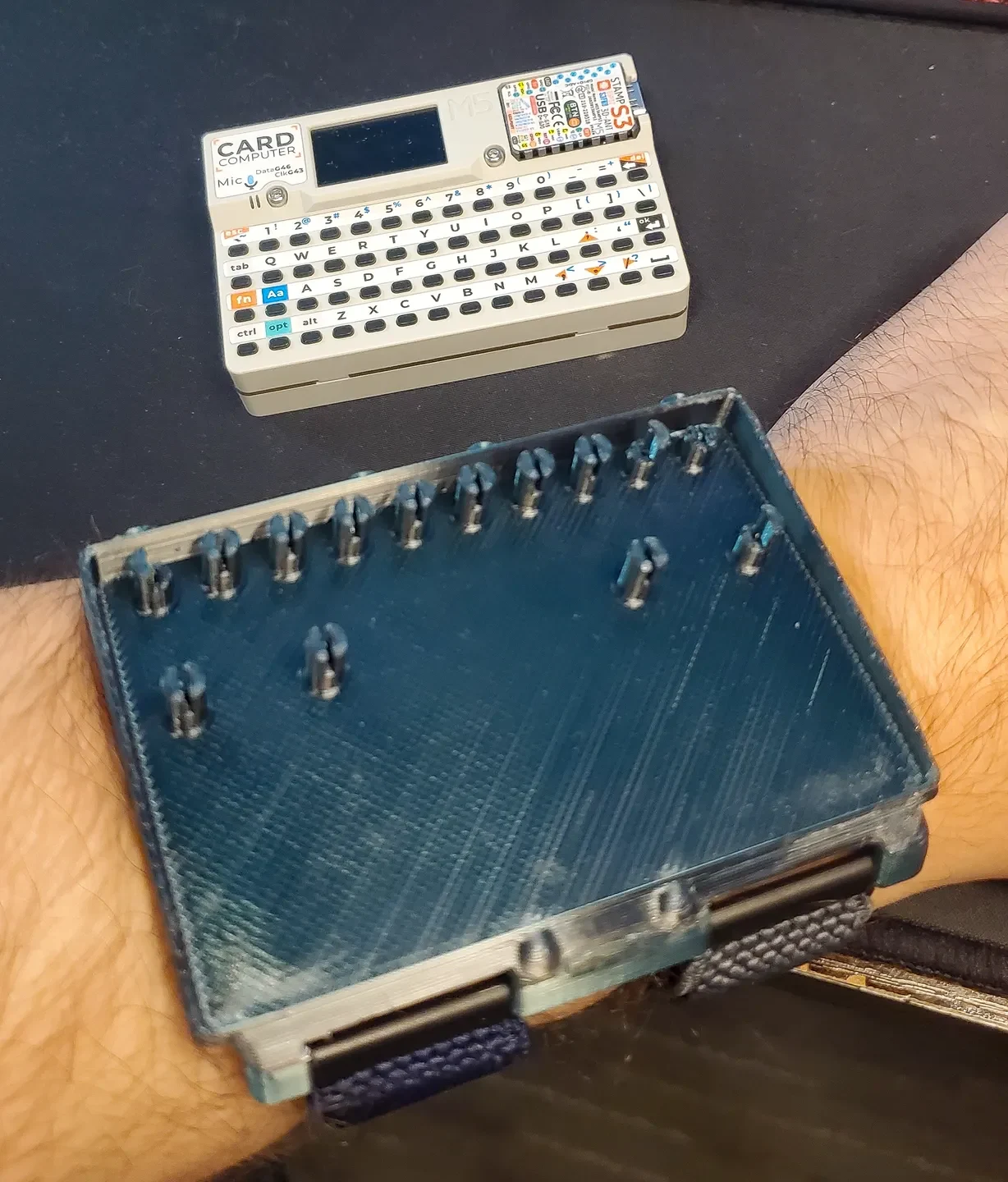

Это крепление позволяет легко прикреплять и снимать устройство с запястья с помощью встроенных в устройство точек крепления LEGO и (дополнительно) четырех магнитов 2x4 мм.

Я думаю, что это очень похоже на киберпанк или ретрофутуризм. Это чем-то напоминает Pip Boy или силовую перчатку Nintendo.

Основная цель разработки этого крепления заключалась в том, чтобы облегчить его печать, сделать его легким и удобным. Думаю, мне это удалось, однако сборка немного более раздражает, чем мне бы хотелось.

Мое крепление кажется довольно крепким; Я не думаю, что Cardputer случайно упадет. Однако ваш пробег может отличаться. Используйте свое суждение относительно того, как вы используете это крепление.

Спецификация материалов:
3D-печатная верхняя + нижняя часть
Несколько небольших кусочков нити для использования в качестве «дюбелей» (по желанию).
Четыре магнита 2x4 мм (большие магниты трудно разместить в тонком корпусе, приобретаются отдельно)
Эпоксидная смола или другой прочный клей.

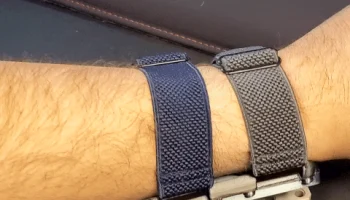

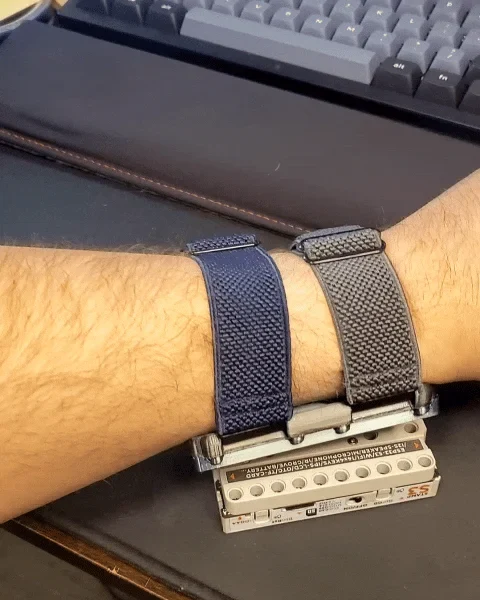

Два ремешка для часов диаметром 22 мм. (Я использовала дешевые тканевые из мультипака)

Инструкции по печати:

Никаких опор не требуется, однако в идеале печатать следует на гладкой поверхности, например на стекле, чтобы две половинки правильно соприкасались.

Если хотите, заранее проверьте свои допуски, используя «тестовую» модель. Защелки LEGO должны зафиксироваться на месте, но их можно легко снять.

Отрегулируйте смещение x/y на слайсере, если колышки слишком свободны или туги.

PLA, похоже, работает в моих тестах, однако PETG или другой прочный/полугибкий материал идеально подходят для прочности защелок.

PS: если на вашем карточном компьютере сломается одна из защелок, ее легко снять, просто сняв заднюю крышку и протолкнув фиксатор до конца.

Сборка:

Отрежьте 6 маленьких (~ 4 мм) кусочков нити и вставьте их в отверстия нижней половины.
Кусочки нити должны едва выступать над поверхностью.

Если вы используете магниты, прикрепите их к задней части кард-компьютера и отметьте открытый конец маркером. Затем поместите отмеченный конец в отверстия в нижней половине. Убедитесь, что полярность правильная, чтобы магниты притягивали карточный компьютер.

Проверьте, чтобы верхняя половина прилегала к нижней.

Смешайте немного эпоксидной смолы, тонким слоем нанесите ее на верхнюю половину и соедините две половинки.

Держите половинки выровненными и прижатыми друг к другу, пока эпоксидная смола не затвердеет. Хорошей идеей будет использование одного или двух зажимов, но если у вас есть быстросхватывающаяся эпоксидная смола, вы можете просто удерживать ее.

(Примечание: на изображении выше «дюбели» из нити еще не обрезаны до нужного размера.)
