5 держателей 3,5-дюймовых дисков (жесткий/гибкий дисковод...

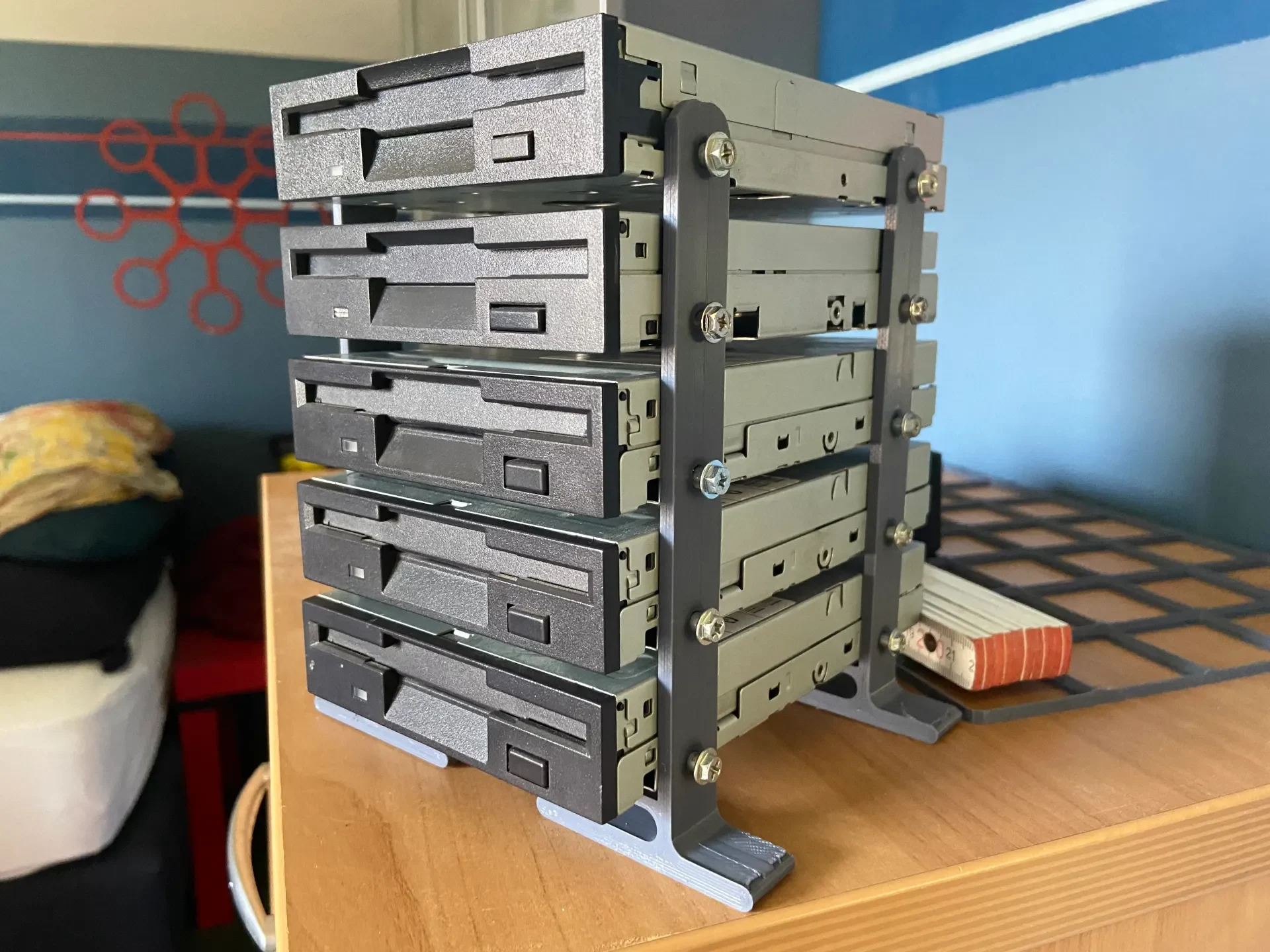

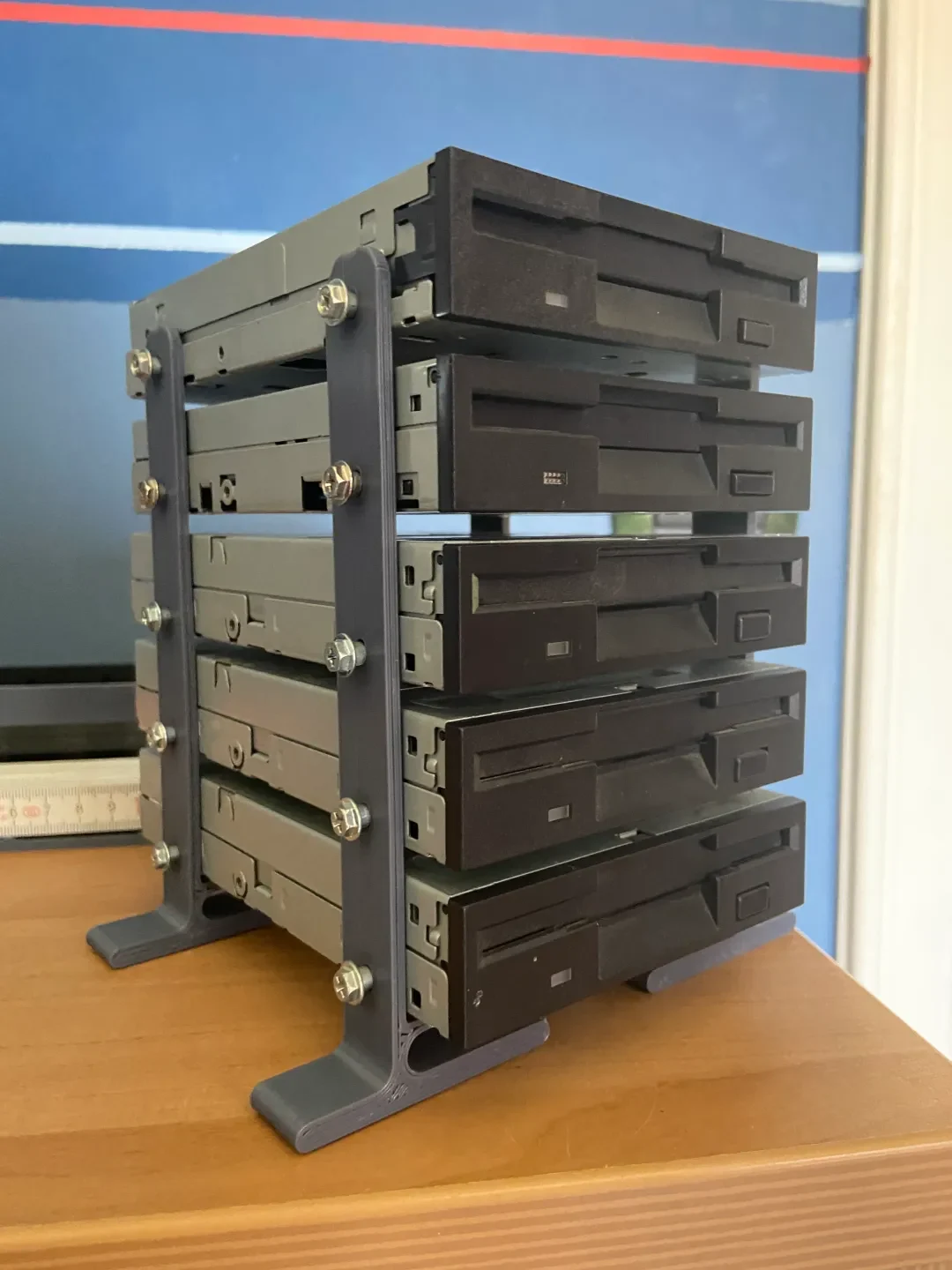

Крепление для 5-ти 3,5-дюймовых накопителей

Я хотел установить 5 дисководов гибких дисков друг на друга, чтобы поэкспериментировать с воспроизведением MIDI-файлов с помощью их шаговых двигателей (см.: Floppytron). При поиске характеристик монтажных отверстий я обнаружил, что они такие же, как и у жестких дисков. Я хотел переделать этот держатель для тройного жесткого диска, но из-за невозможности читать файлы Solidworks на своем Mac я воссоздал свой держатель с нуля на основе этой конструкции.

После печати я заметил, что зазоры между дисками были больше, чем необходимо для моих нужд, поэтому обновил модель, в результате чего появился держатель на 5 FDD. Кроме того, я увеличил отверстия на случай, если у вас есть винты с более толстой частью без резьбы, как у меня. Я не стал перепечатывать, поэтому пока не проверял.

5 характеристик держателя жесткого диска
Диаметр монтажного отверстия: 3,7 мм
Расстояние от опорной пластины: 6,4 мм.
Расстояние между отверстиями: 120 мм

5 Характеристики держателя FDD
Диаметр монтажного отверстия: 4,5 мм
Расстояние от опорной пластины: 4,4 мм.
Расстояние между отверстиями: 115 мм.
