Адаптер жесткого диска/твердотельного диска от 2,5 до 3,5...

Адаптер предназначен для использования в отсеке 3,5 дюйма (LFF), в который можно установить жесткий диск/SSD 2,5 дюйма (SFF) SATA/SAS. Разъемы интерфейса 2,5-дюймового накопителя будут расположены там же, где должны быть разъемы 3,5-дюймового накопителя.

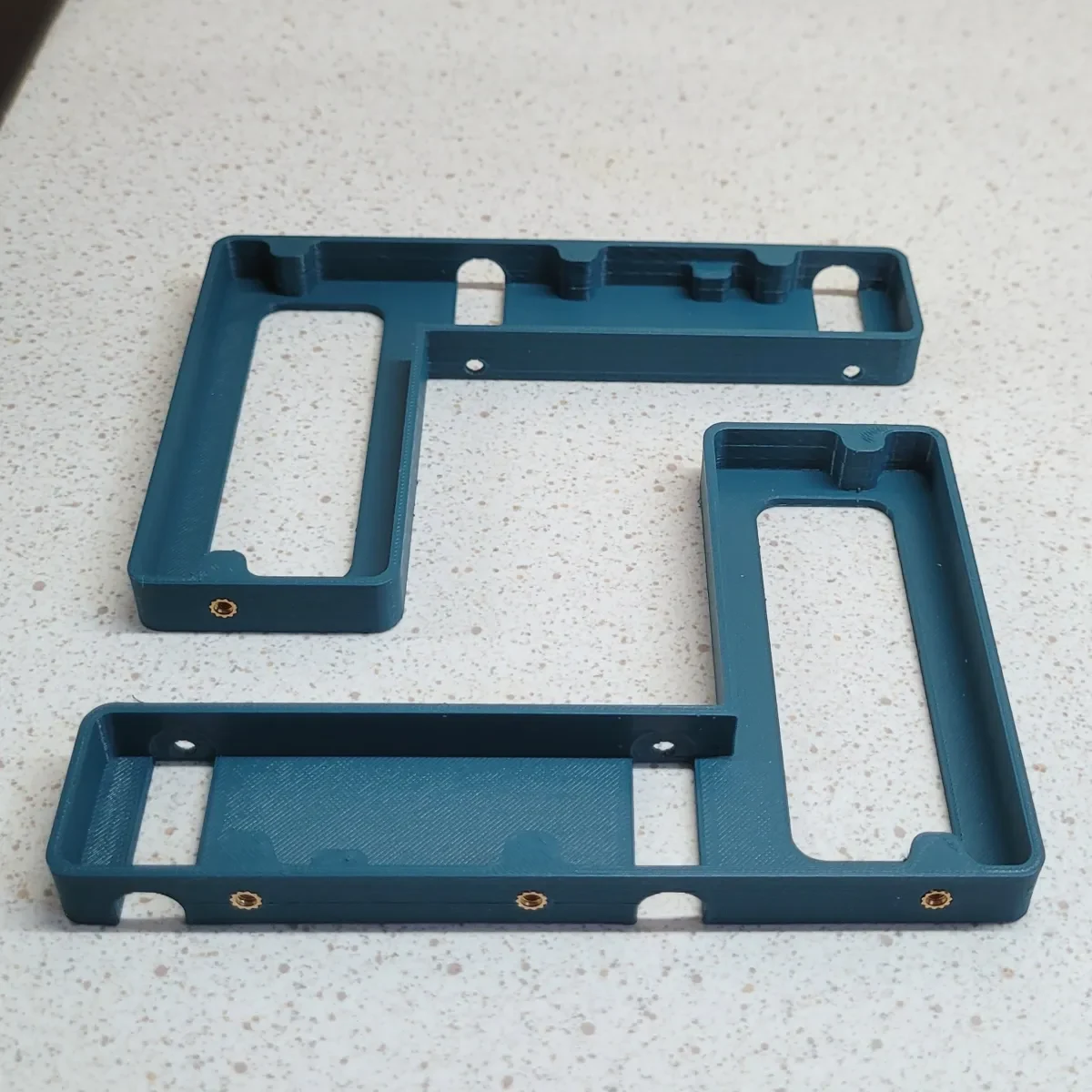

На нем имеются все монтажные отверстия, которые физически доступны:

3 слева от части LFF
1 с правой стороны части LFF
1 в нижней част�� LFF-части
2 левой стороны части SFF

Он спроектирован так, чтобы быть легким и использовать мало нити, но при этом оставаться жестким: для печати требуется около 24 граммов / 8 метров нити диаметром 1,75 мм. Никакие опоры не нужны.

Я добавил несколько версий:

..._threaded_insert_4,00 мм — в детали LFF имеются отверстия для резьбовой вставки M3x3,00 от CNC Kitchen, которая подходит для короткого и длинного винта с круглой головкой M3 для ПК, как показано на рисунках.
..._threaded_insert_3,85 мм — то же, что и выше, но немного изменено
..._threaded_insert_4,00 мм — то же, что и выше, но немного изменено
..._hole_3,25 мм — с отверстием 3,25 мм для непосредственного крепления большим винтом 6-32
..._hole_2,75 мм — то же, что и выше, но немного скорректировано
..._hole_3,00 мм — то же, что и выше, но немного скорректировано
..._hole_3,50 мм — то же, что и выше, но немного скорректировано

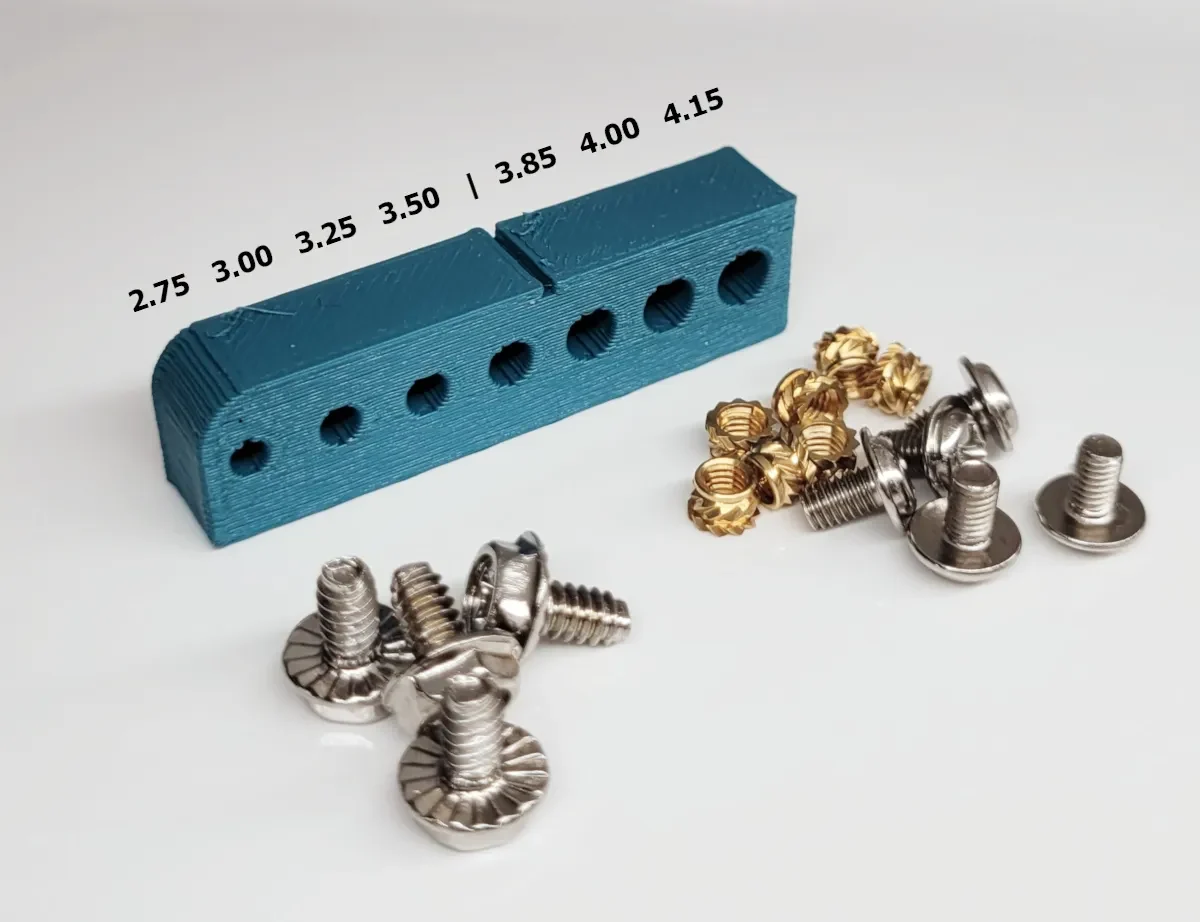

Я включил тестовую модель, чтобы проверить, какую версию вам нужно распечатать на принтере для ваших винтов, без печати всего адаптера.

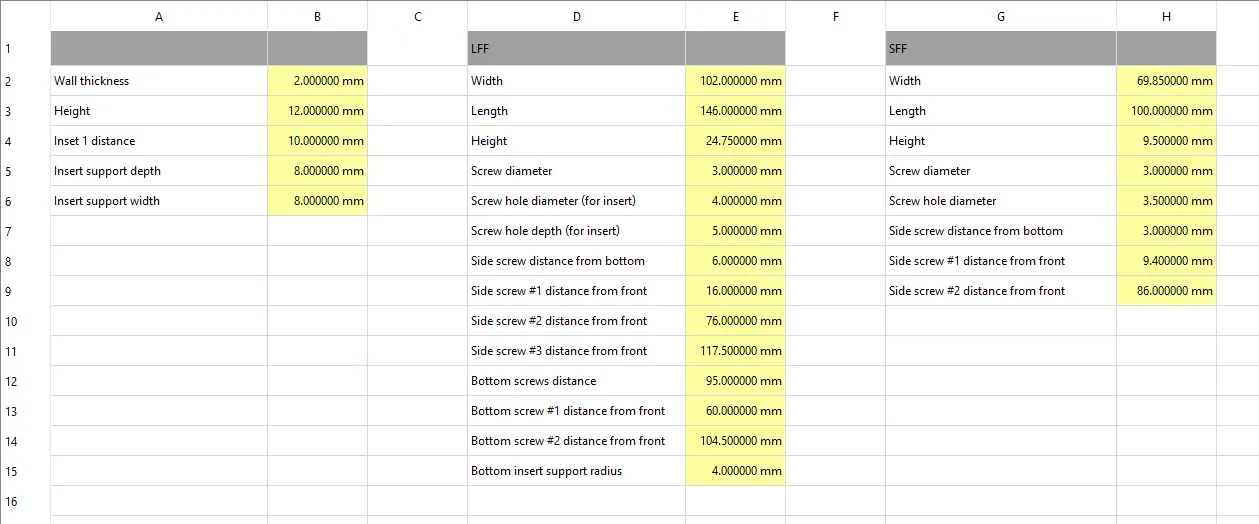

Я также включил исходные файлы FreeCAD, чтобы вы могли настроить модель в соответствии со своими потребностями. Я использовал функцию Spreadsheet FreeCAD, все важные параметры выводятся из одного листа.

Примечание. Если вы устанавливаете его без резьбовой вставки, винт приведет к разрушению пластика, поэтому после нескольких циклов монтажа-демонтажа он может стать слишком слабым для винта. Рекомендую использовать резьбовые вставки.
