Ethernet RJ45 - инструмент для изготовления......

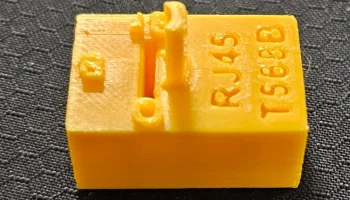

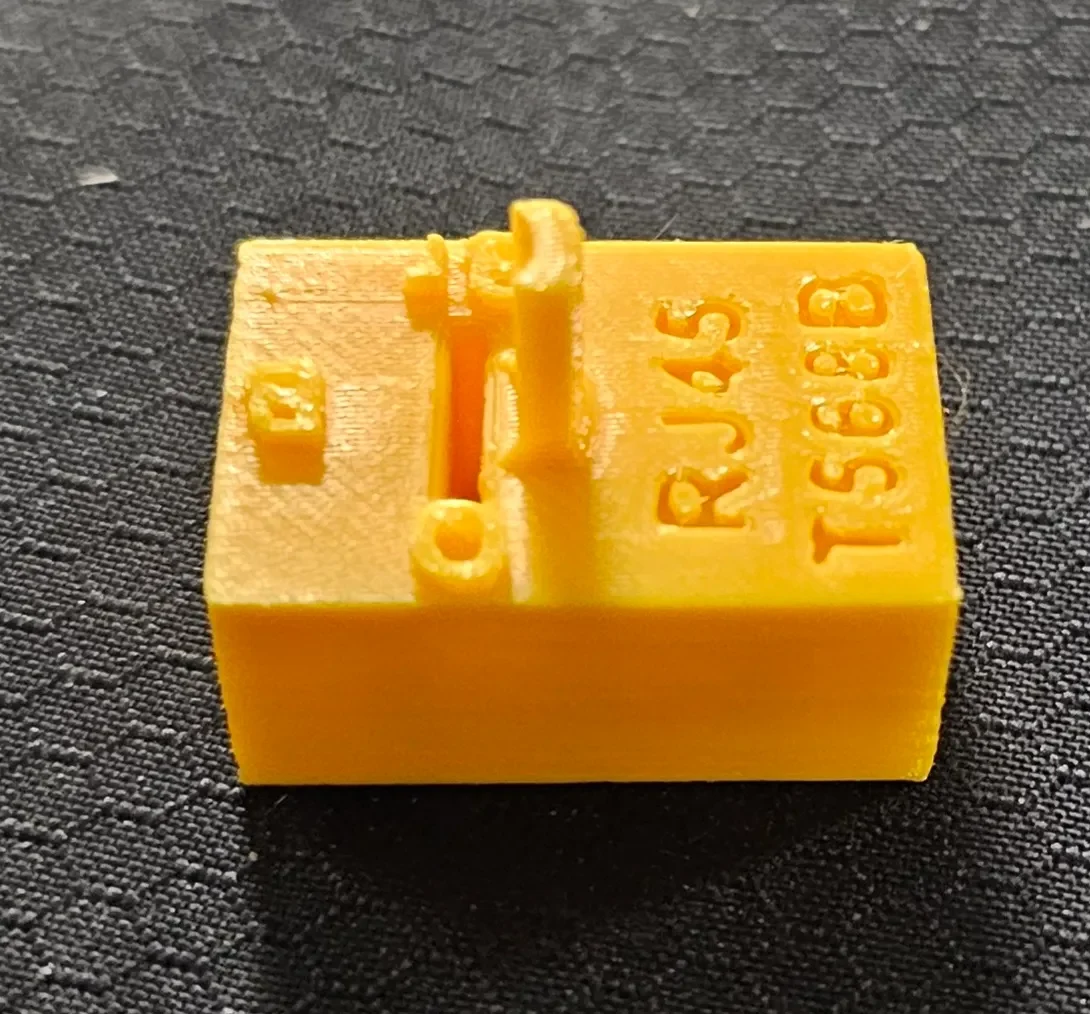

Я разработал этот инструмент для помощи в изготовлении сетевых кабелей.
Он поддерживает формирование проводов при подготовке к вставке в разъем RJ45.
Он также помогает точно отрезать провода до (13 мм) нужной длины.
Снимите примерно дюйм внешнего экрана.

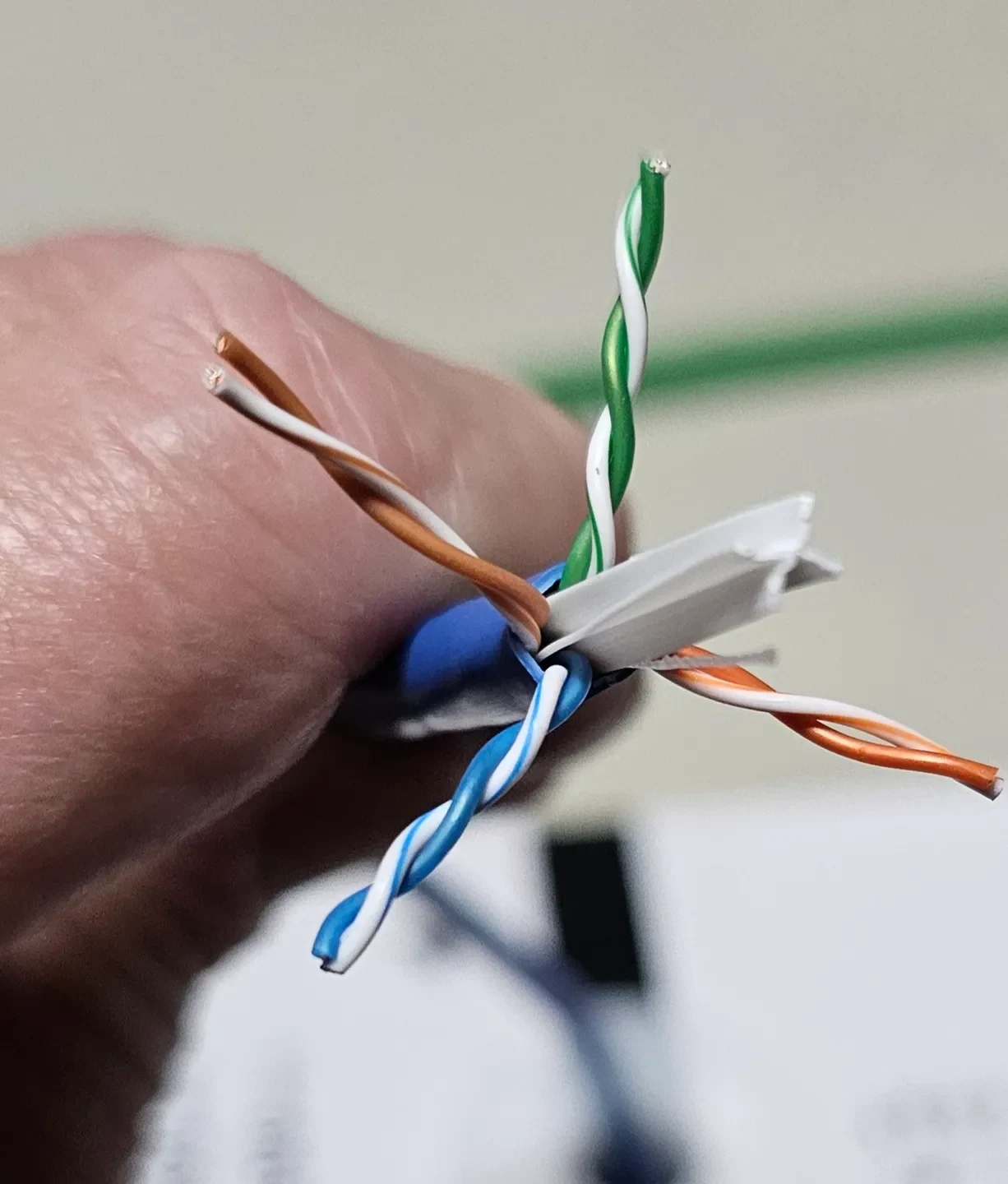

Отрежьте любую открытую строку или разделитель.

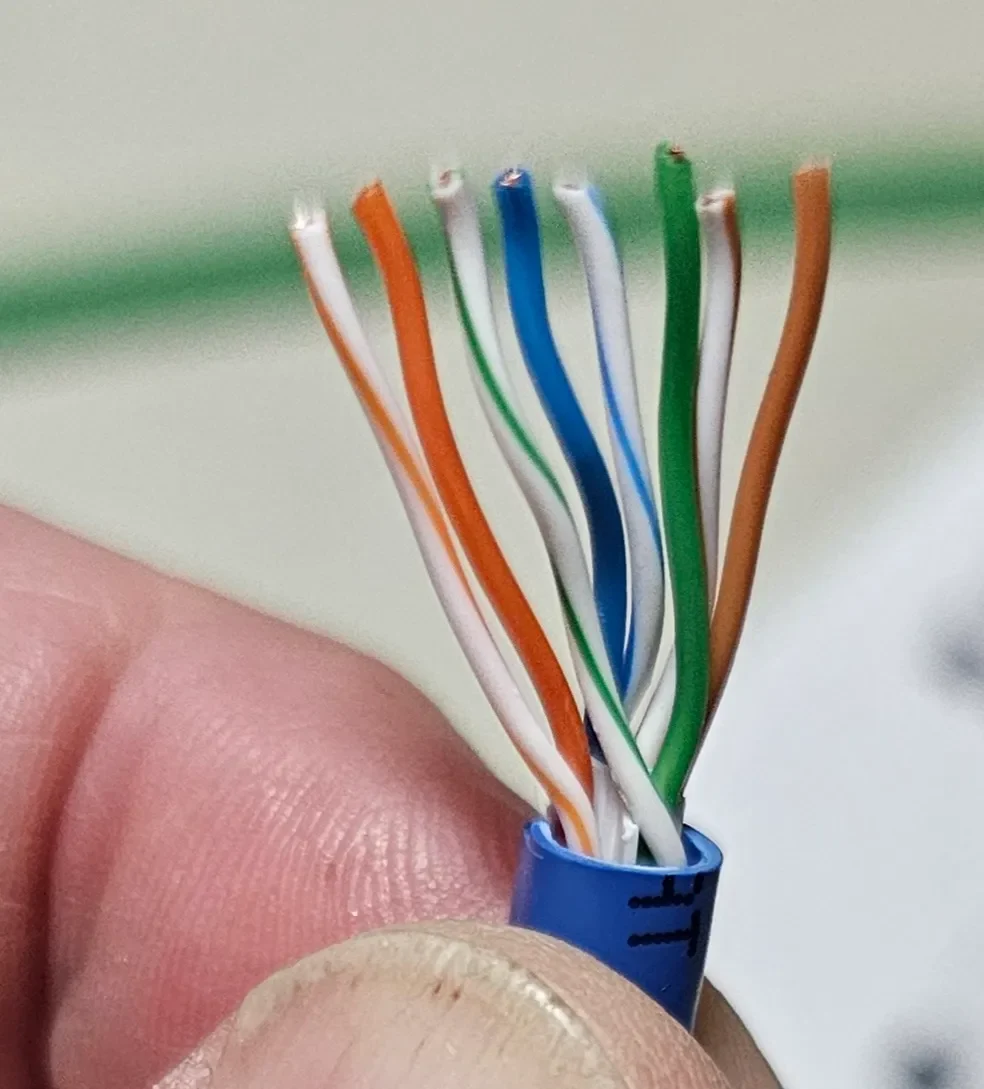

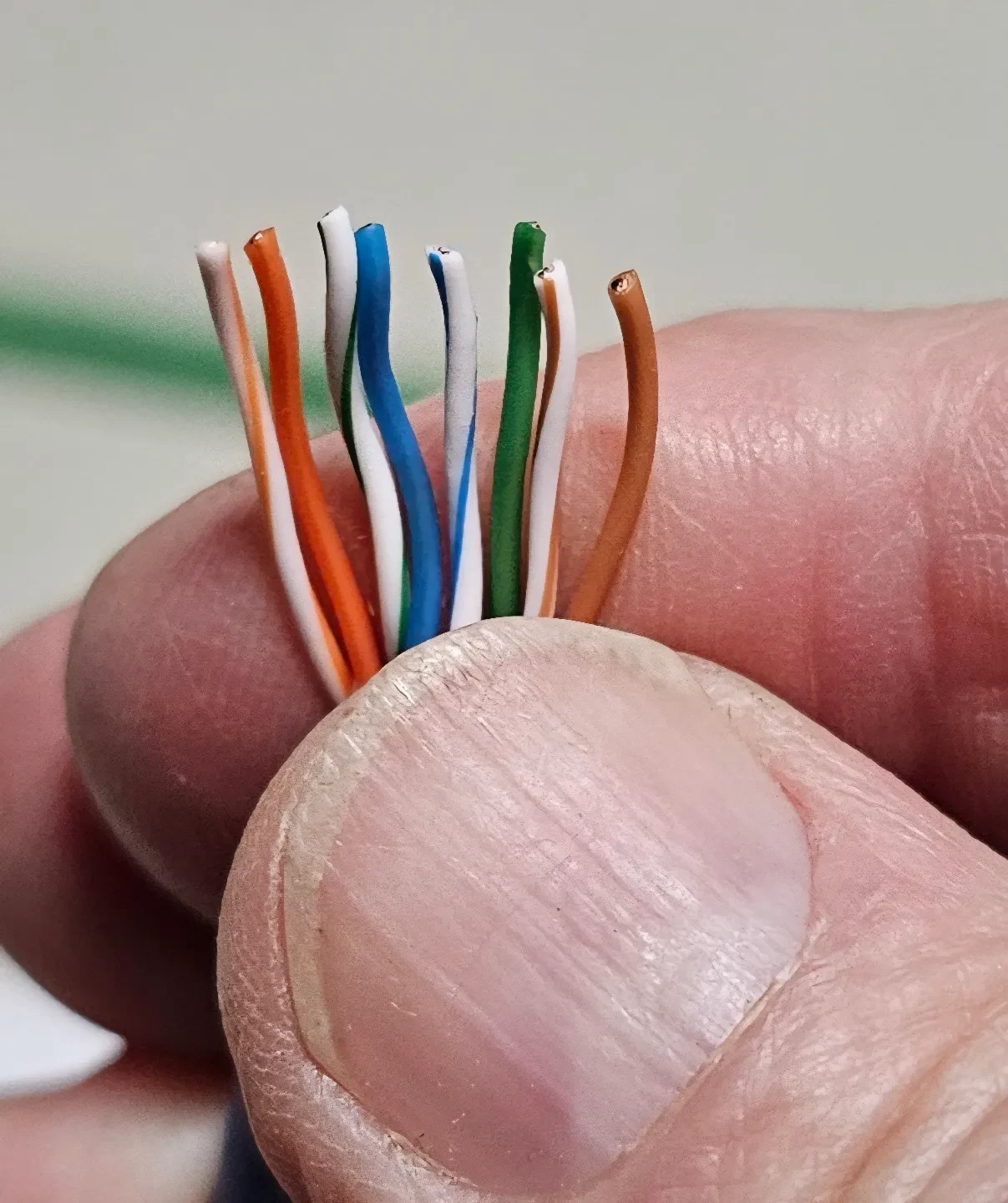

Разложите и выпрямите провода, затем расположите провода в соответствии со схемой подключени�� T568B (или, если предпочтительнее, T568A).

Соблюдая последовательность и выравнивание проводов, полностью вставьте их в инструмент.

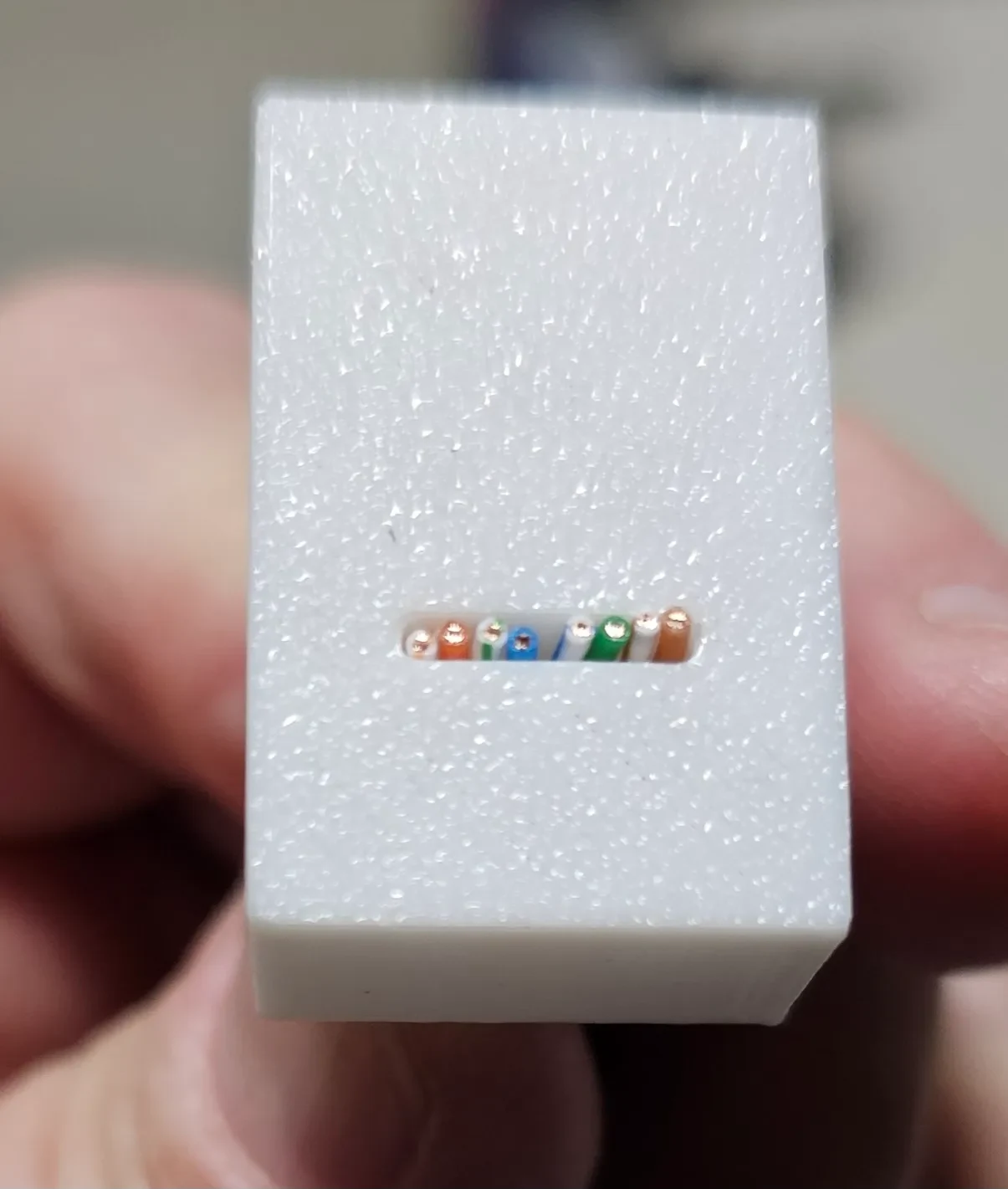

Убедитесь, что провода расположены в правильной последовательности, затем плотно вдавите кабель в инструмент, чтобы сформировать провода.

Обрежьте концы проволоки равномерно по всему концу инструмента. (соответствует длине 13 мм)

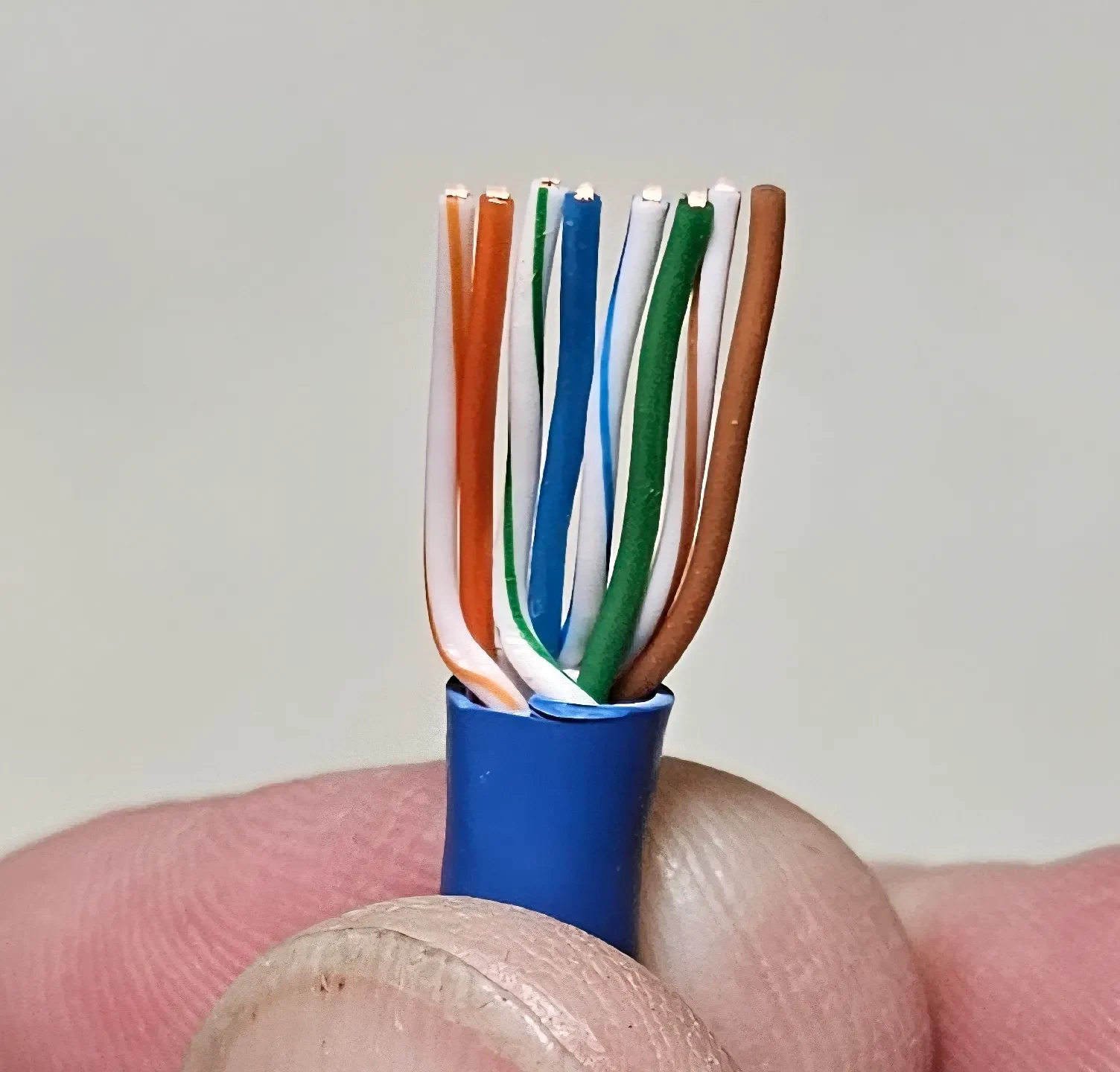

Аккурат��о снимите провода с инструмента.

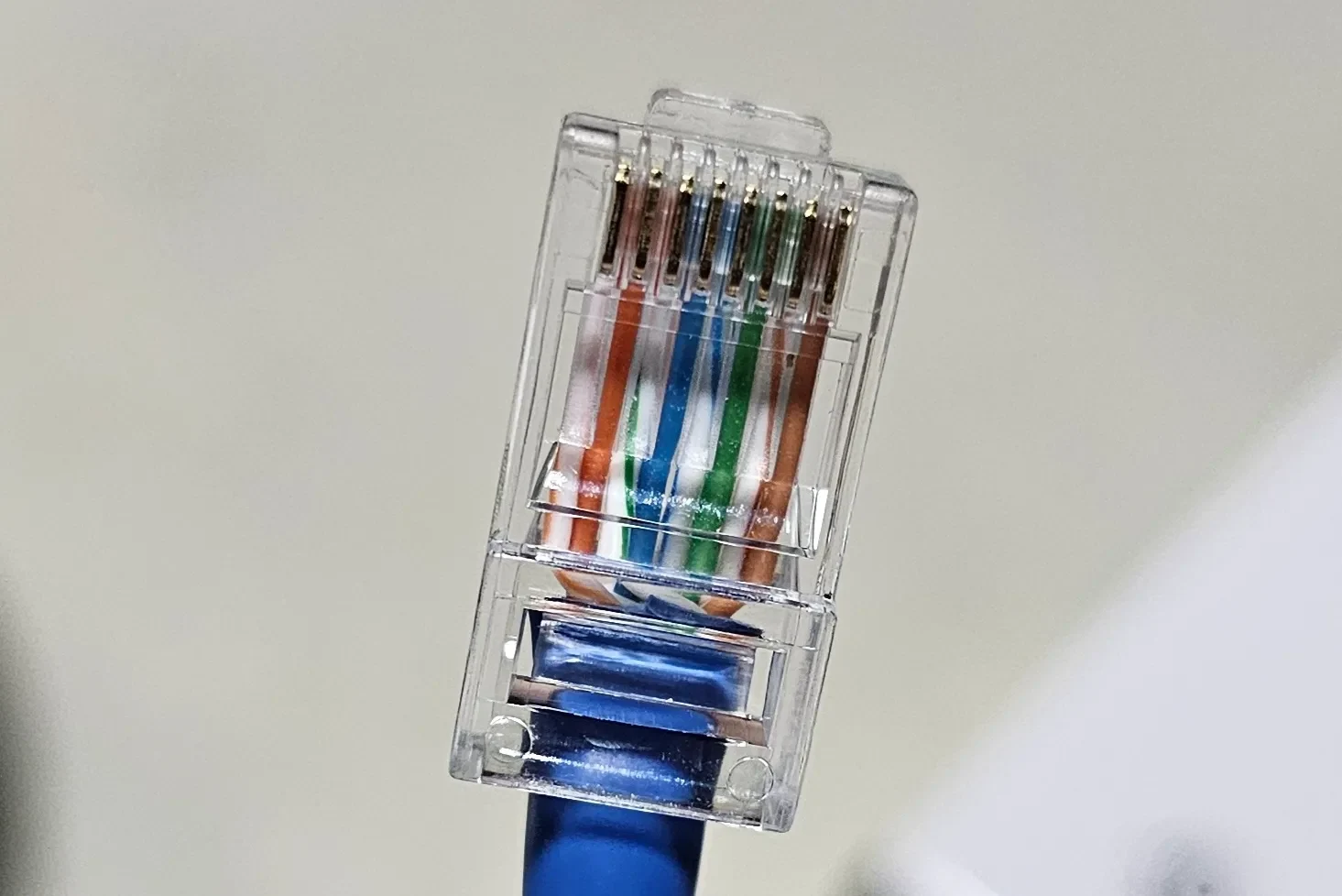

Полностью вставьте провода и часть внешнего экрана в разъем RJ45.

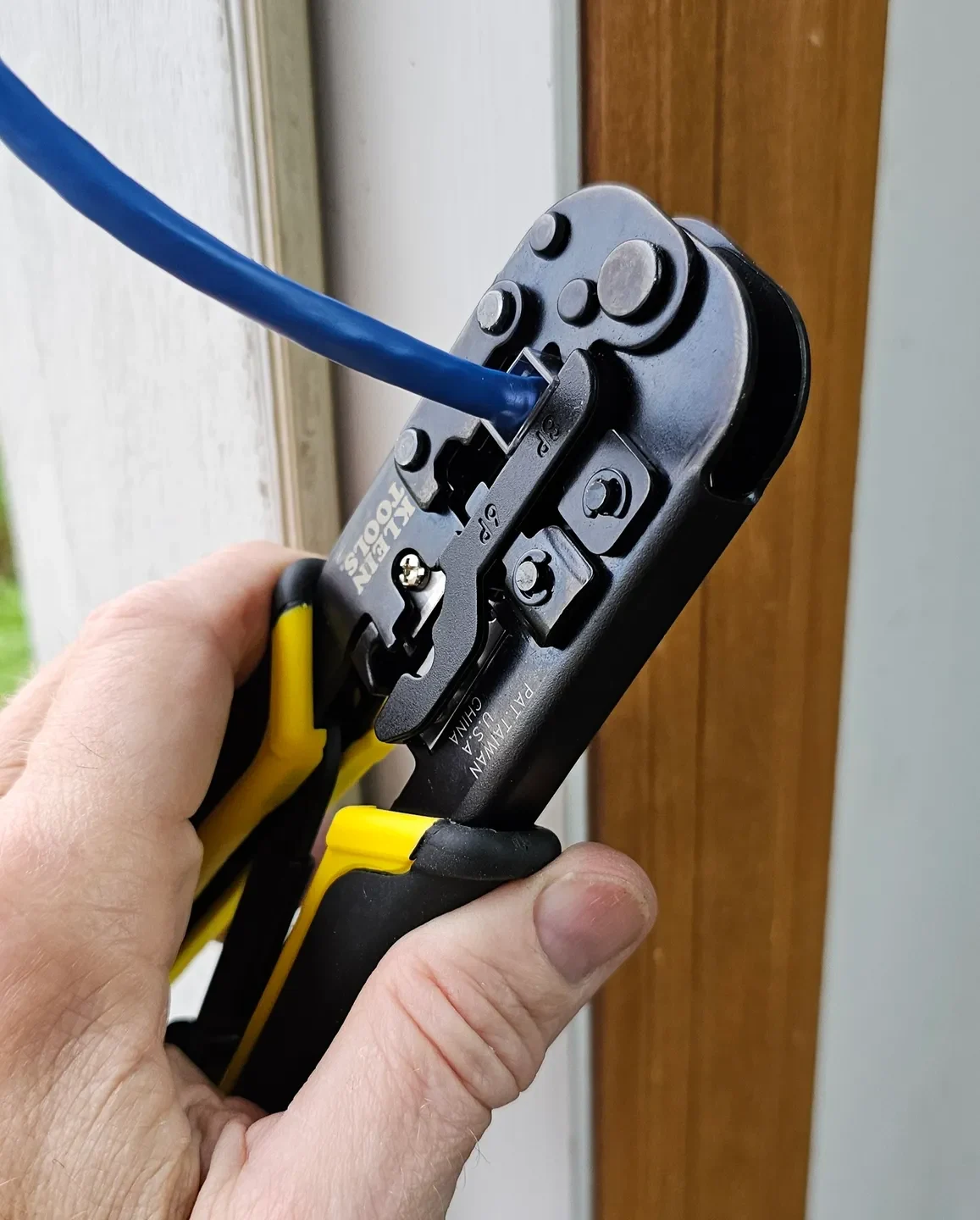

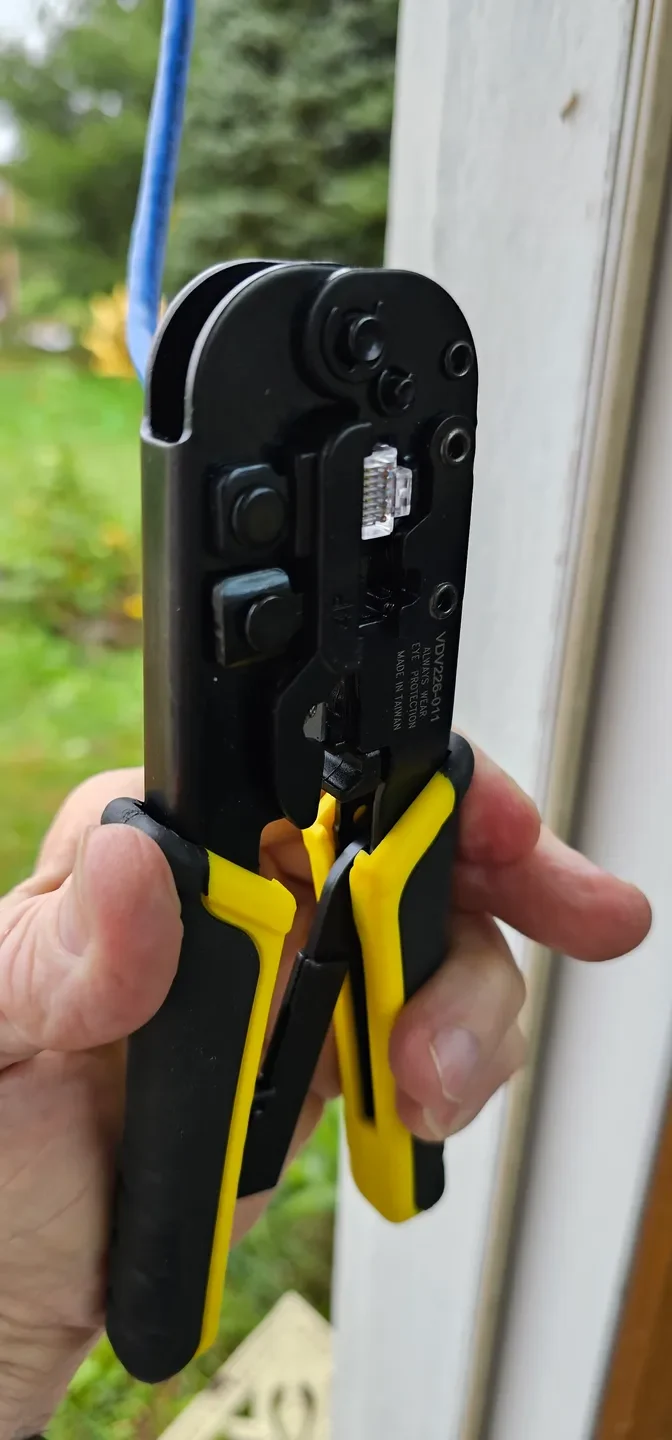

Убедитесь, что провода находятся на конце разъема, а часть внешнего экрана полностью посажена, обжимаем разъем.

Прямые кабели имеют разводку согласно T568A или T568B. (Эквивалентная производительность) Оба конца должны быть подключены одинаково.

В перекрестных кабелях использует��я T568A на одном конце и T568B на другом.

Проводка Т568А

1 Зеленая полоса
2 — Зеленый сплошной
3 — оранжевая полоска
4 — синий сплошной
5 — Синяя полоса
6 — оранжевый сплошной
7 — Коричневая полоска
8 — коричневый сплошной

Проводка Т568Б

1 Оранжевая полоса
2 — оранжевый сплошной
3 — Зеленая полоса
4 — синий сплошной
5 — Синяя полоса
6 — Зеленый сплошной
7 — Коричневая полоска
8 — коричневый сплошной
