Тройной адаптер SSD/HDD с 2,5 на 3,5 дюйма......

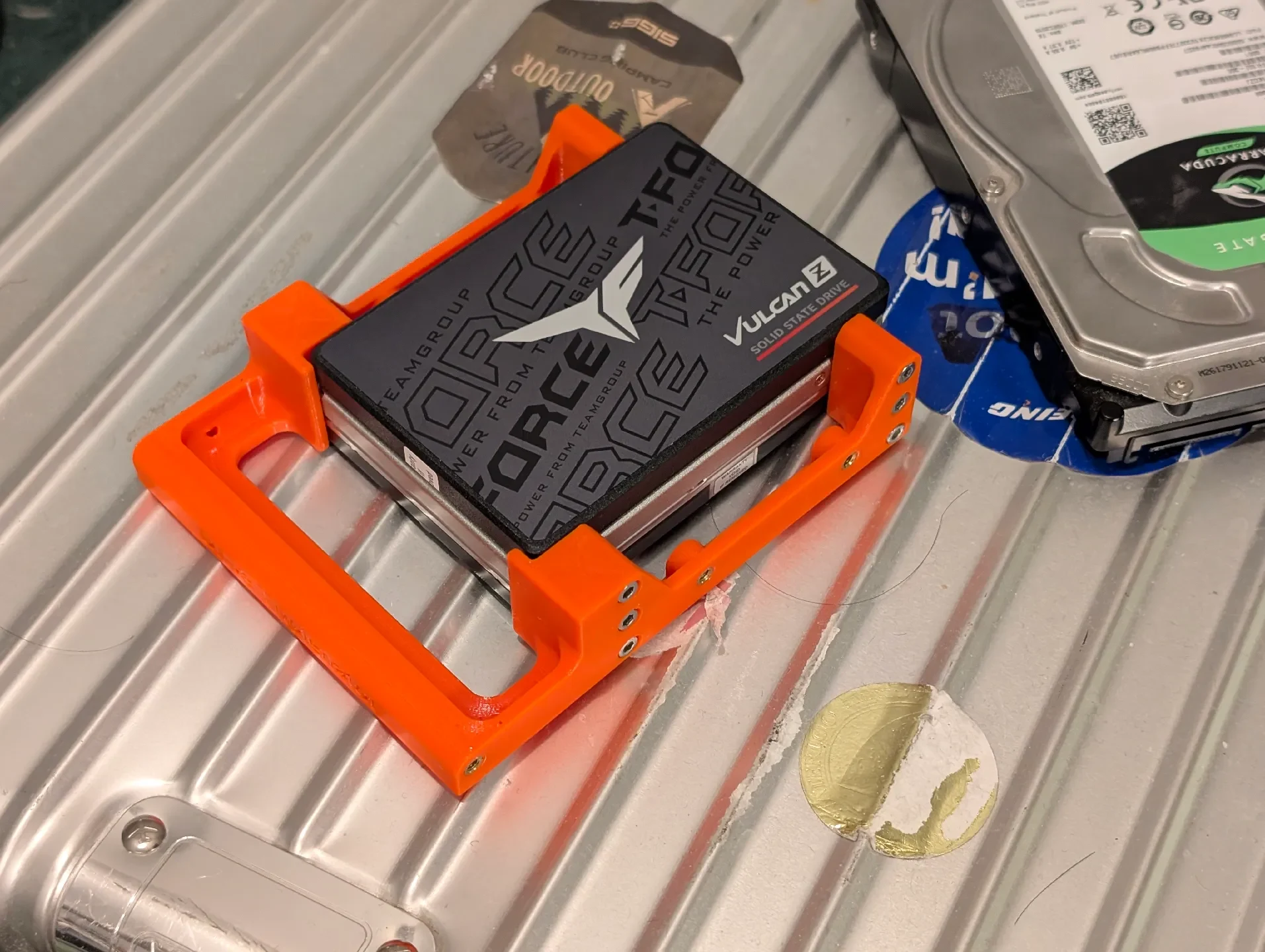

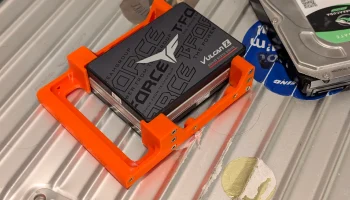

Этот адаптер позволяет разместить ТРИ 2,5-дюймовых SSD/HDD в отсек для 3,5-дюймовых дисков.
Поставляется в разных версиях для универсальной совместимости.
3,5-дюймовые жесткие диски устанавливаются с помощью винтов № 6-32, а 2,5-дюймовые диски — с помощью винтов M3.
Я сделал версии адаптера, в которых используются винты M3 или № 6-32. Вы можете закрепить этот адаптер с помощью стандартных винтов для 3,5-дюймового жесткого диска или для удобства перейти на винты M3. Я та��же включил версии, в которых по бокам установлены термофиксирующие вставки для повышения долговечности.
Для отсеков для 3,5-дюймовых дисков без использования инструментов используйте «Triple SSD 6-32».
Полноприводная версия предназначена только для отсеков для дисководов, в которых используется полный внешний размер 3,5-дюймового жесткого диска, а не отверстия для винтов.
Для всех версий используются болты с головкой под торцевой ключ M3 x 16 мм для установки 2,5-дюймовых дисков. Вам понадобится 4 на диск.
Используйте вставки M3 x 5,7 мм или вставки № 6-32 x 7,1 мм, которые продаются в CNC Kitchen, Amazon или Aliexpress. Более короткие пластины подойдут, если диаметр пластины составляет около 4,6 мм для вкладыша M3 и 5,4 мм для пластины № 6-32.

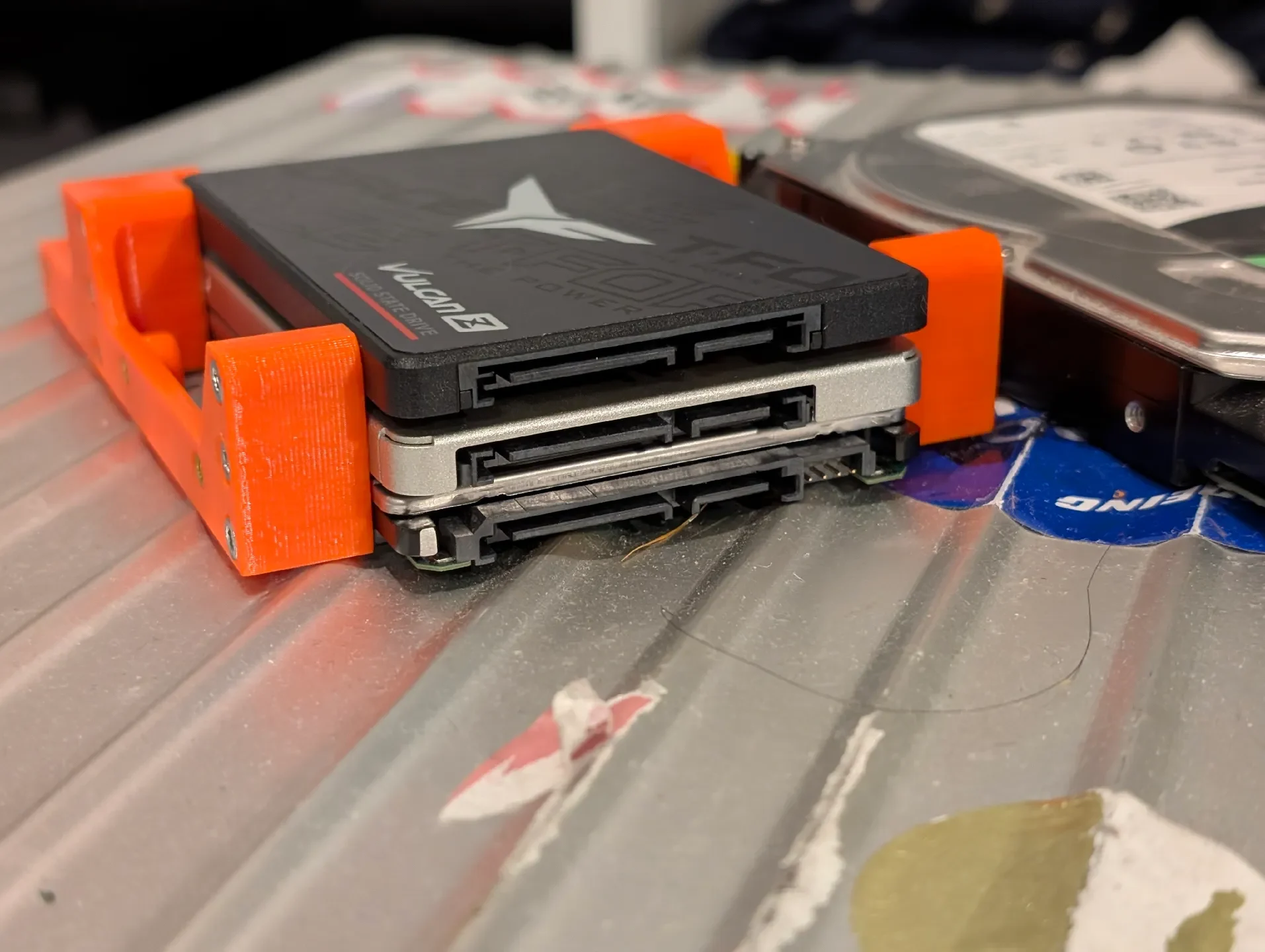

Вы можете легко разместить три 7-миллиметровых диска или 15-миллиметровый диск с более тонким диском, в котором достаточно места для охлаждения. Вы можете разместить три накопителя диаметром 9,5 мм, но я бы не рекомендовал это делать, учитывая отсутствие места для воздушного потока, как показано на третьей фотографии.

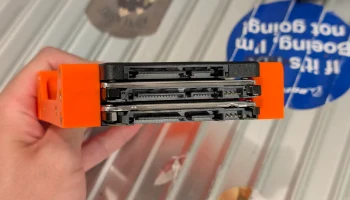

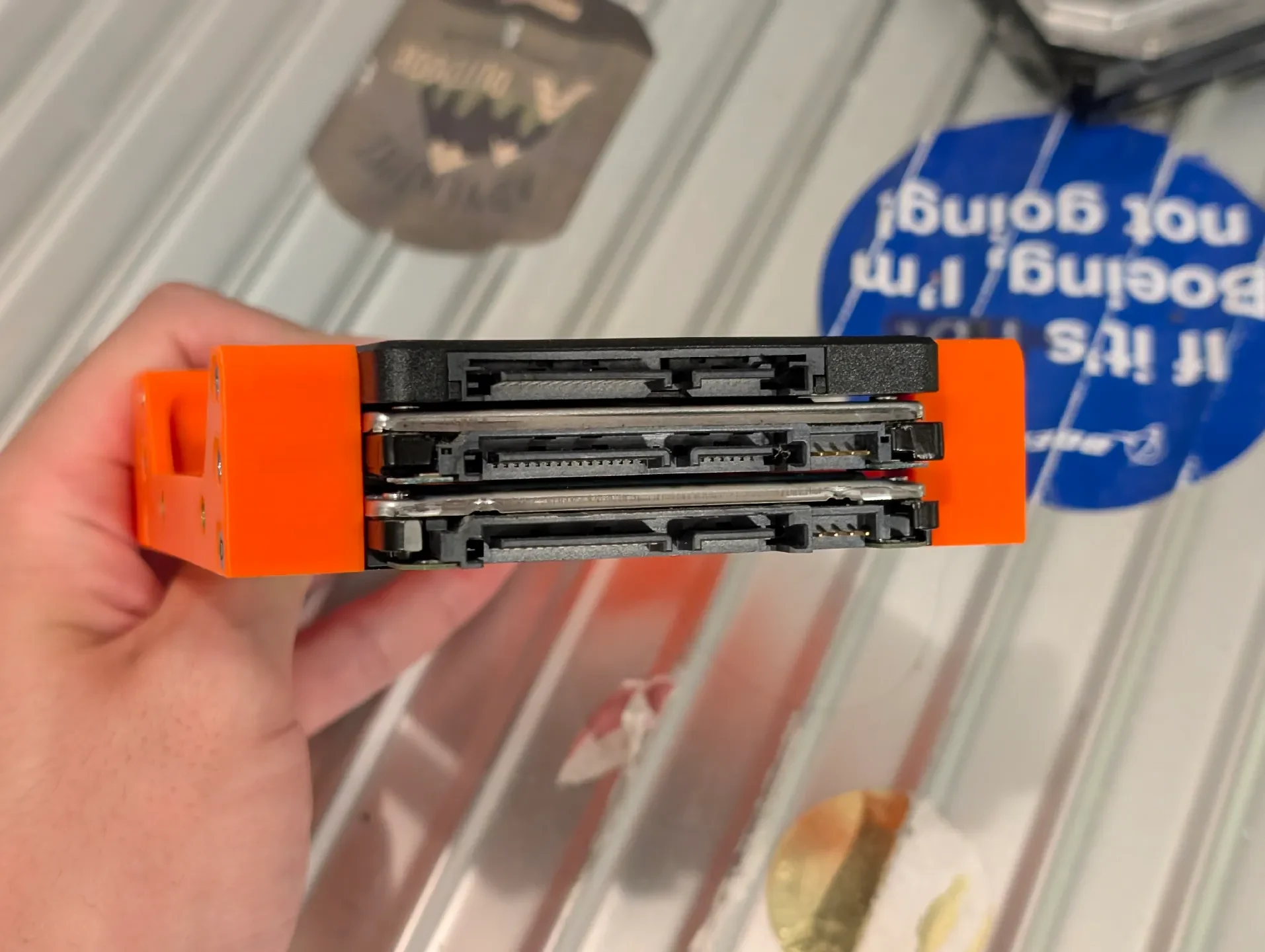

При использовании твердотельных накопителей диаметром 7 мм расстояние между дисками составляет чуть более 2,5 мм. Для привода диаметром 15 мм и привода диаметром 7 мм расстояние составляет чуть более 4 мм. Я проложил вокруг дисков большие воздушные каналы для максимального охлаждения, но диски все равно могут нагреваться.
Я не рекомендую печатать это на PLA. Используйте материал, который может выжить в корпусе компьютера. Я напечатал свою из PETG с 3 периметрами. Рассчитан на высоту слоя 0,2 мм.
Для прокладки кабелей не могут быть и речи о прямоугольных разъемах, которые включают в себя шлейфовый силовой кабель, проходящий перпендикулярно разъему. Многие разветвители и некоторые кабели SATA блока питания имеют кабель, выходящий прямо из задней части разъема, и он будет работать. Если ваш блок питания оснащен прямоугольными разъемами, просто купите разветвитель от 1 до 3 для каждого отсека или от 1 до 6 для отсека для двух дисков. Будьте осторожны, чтобы не перегрузить кабель SATA от блока питания. Для установки тройного привода вам потребуются разъемы тоньше 9,5 мм или 0,374 дюйма или чуть меньше 3/8 дюйма.
