Пластина с ламинарным потоком для 120-мм вентилятора для ...

Низкопрофильный ламинарный вентиляторный канал для охлаждения ПК. Сейчас я все еще пытаюсь изучить OpenFOAM, поэтому мне еще предстоит настроить угол и форму лезвия, чтобы улучшить ситуацию, но это работает. Я просто думаю, что смогу сделать это лучше. А пока, получи мой первый пропуск для игры.

Что это делает? Вентиляторы корпуса ПК выдувают турбулентный воздух, который отлично подходит для охлаждения предметов на расстоянии 2 дюймов (5 см) от задней поверхности вентилятора, а затем прямой поток воздуха быстро рассеивается оттуда и циркулирует внутри корпуса. Теперь, если вы похожи на меня и у вас есть специально модифицированный графический процессор, который потребляет 550 Вт энергии, вам нужен больший поток воздуха (желательно как можно более прохладный с внешним воздухом), чтобы достичь более холодного воздухозаборника графического процессора с передней части ПК и/или больше воздуха, чтобы он также быстро проходил через заднюю часть графического процессора *.

Вы можете использовать решетку из лопастей, которая на самом деле придает воздуху большую направленность, но делает его более шумным. Кроме того, слишком ламинарный поток на самом деле охлаждает хуже, чем турбулентный воздух, поэтому он пытается найти золотую середину: увеличенное направление потока, но минимальное влияние на шум.

Стоит ли размещать один из них на выхлопе корпуса ПК или между радиатором и вентилятором кулера? Нет. Это не поможет и даже может ухудшить производительность. Их лучше всего размещать на приточных вентиляторах над задней рамой вентилятора, при этом пластина крепится с помощью самонарезных винтов M5 (стандартный размер винтов для вентиляторов ПК), при этом головки винтов входят в потайные выемки. Если винты не утоплены в пластину при установке, значит, вы держите их задом наперед, и это не поможет :p

ВАЖНОЕ ПРИМЕЧАНИЕ:

После их установки отслеживайте температуру системы, используя что-то вроде hwinfo64. Когда вы улучшаете отвод тепла от графического процессора, это может привести к повышению температуры системы во всем корпусе. Такие вещи, как ОЗУ и МОП-транзисторы в других частях вашей системы, не любят избыточного тепла. Возможно, вам придется увеличить скорость вытяжного вентилятора, чтобы удалить дополнительное тепло, которое будет находиться в системном воздухе, особенно если ваш графический процессор был термически ограничен и теперь может поддерживать более высокую пропускную способность.

ПЕЧАТЬ ПРИМЕЧАНИЙ:

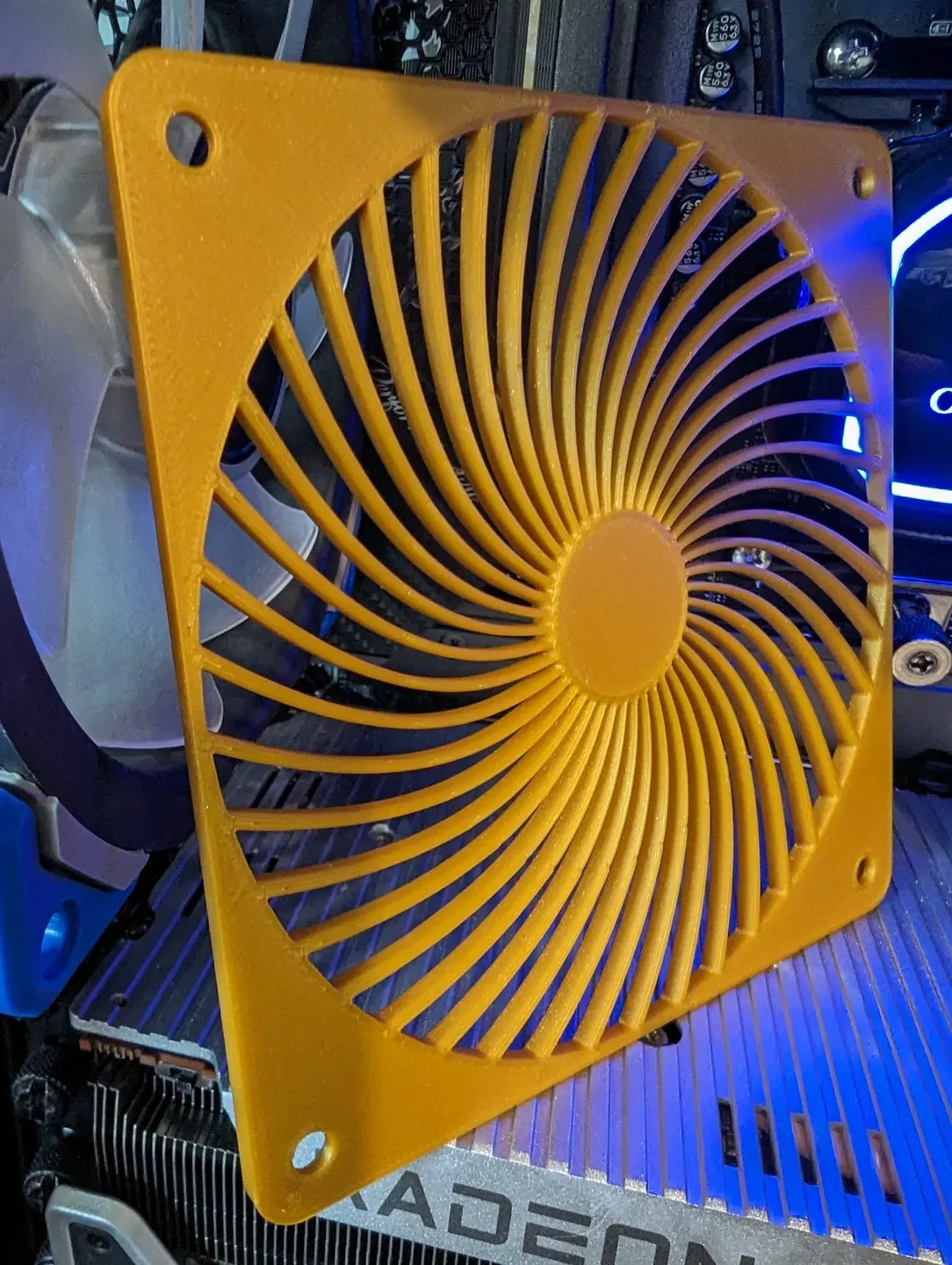

Модель настроена для печати PETG и имеет ± 0,1 мм по осям X/Y, но PLA, вероятно, подойдет для этого (если вы не нагреваете корпус, температура должна оставаться ниже температуры стеклования). При печати PLA масштабируйте модель примерно до 99,7% или около того для более идеального соответствия. Я напечатал образец этого золотого PLA, потому что он сейчас находится в моем принтере, и отпечаток получился хорошим. Лучше всего печатать с соплом 0,4 мм и слоями 0,2 мм, поскольку при диаметре 0,1 или 0,15 с соплом 0,4 мм возникает некоторая странность печати вблизи центральной втулки. Используйте 15% заполнение гироида, потому что сетка — мусор: p

*Примечание со звездочкой: если у вас графический процессор с полностью пл��ской задней панелью, направленный ламинарный поток через заднюю панель может не помочь и фактически может ограничить охлаждение. Если ваш графический процессор имеет термоинтерфейс между ядром и задней панелью, задняя панель совершенно плоская, и вам нужно ее дополнительно охлаждать, с этим хорошо подойдут небольшие наклеенные медные радиаторы. Просто используйте сетку, похожую на небольшую сетку, и поместите ее на заднюю панель там, где должно быть ядро ​​графического процессора и/или видеопамять (например, между или вокруг четырех равноудаленных винтов на задней панели).
