Настольная подставка для установки в стену Unifi U6 ENTER...

Источник:

www.printables.com

-------------------------------------------------------------------------------------------------------------

Эта подставка предназначена только для модели U6 ENTERPRISE.

Если у вас обычная модель U6, используйте мою другую настольную подставку здесь: https://www.printables.com/model/663886-unifi-u6-in-wall-desk-stand.

-------------------------------------------------------------------------------------------------------------

Простая настольная подставка Unifi U6 ENTERPRISE Inwall, которую я разработал.

Официальный магазин продуктов в ЕС: https://eu.store.ui.com/eu/en/category/all-wifi/products/u6-enterprise-iw

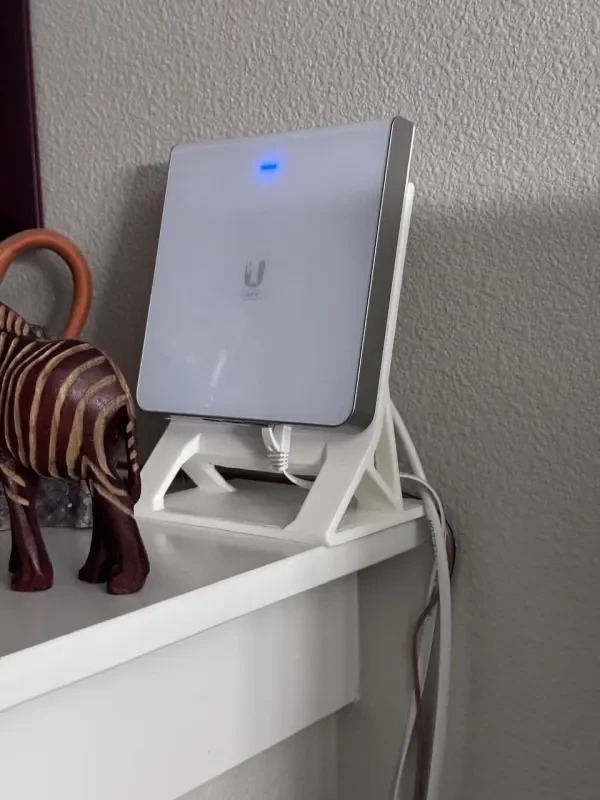

Точка доступа подключается сзади, а кабели проходят через нижнюю часть подставки, что придает ей аккуратный вид.

Чтобы подсоединить кабель к портам, протяните его с большей слабиной, чем нужно, и подсоедините. Затем осторожно вытяните провис из-за подставки. Радиус и��гиба не должен быть проблемой для стандартных кабелей Ethernet.

Доступно несколько моделей.

Для нарезания резьбы M4 вам понадобится либо метчик M4 (метрический) № 6-32 (имперский), либо шурупы для дерева с зенковочной головкой диаметром 4 мм (шурупы для дерева 3,5 мм тоже подойдут, но за них не за что ухватиться, поэтому будьте осторожны).

Для вставок M4S требуются короткие вставки M4 длиной не более 4 мм, такие как https://www.3djake.at/ruthex/gewindeeinsatz-m4s-50-stueck.

M4 Force fit — это буквально то, что написано, и насколько хорошо это будет работать, зависит от ваших настроек и нити. (Он может разделить ваши слои или удалить дыру, но если быть осторожным, в прошлом это в основном помогало мне)

Для M4 с гайками требуются стандартные или даже более качественные плоские гайки M4.

Я использовал нарезку резьбы М4.

Для вариантов M4 я рекомендую 4-5 штук зенковок M4x6 мм или винты 8 мм (8 мм будут выступать сзади).

Вы также можете использовать крепежные детали, входящие в комплект поставки устройства, однако они будут очень длинными.

Если вы используете шурупы для дерева диаметром 3,5 или 4 мм, я рекомендую сначала снять острый кончик шурупа.

Настройки:

Принт на боку с полями 5-10 мм.

Поддержка нужна только на чистых 100% свесах, но не на гранях под 45°.

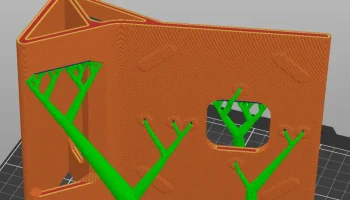

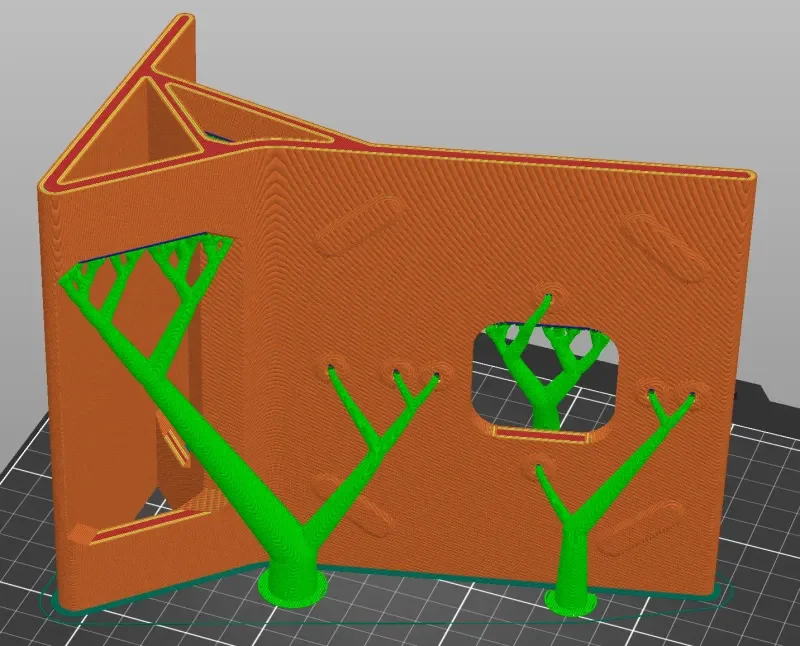

Я рекомендую опоры для деревьев с углом порога 35-40°, как показано на рисунке.

Сопло 0,4 мм

4 периметра (рекомендуется для каждой версии)

Высота слоя 0,2 мм
