Простой кронштейн для жесткого диска (длинный)......

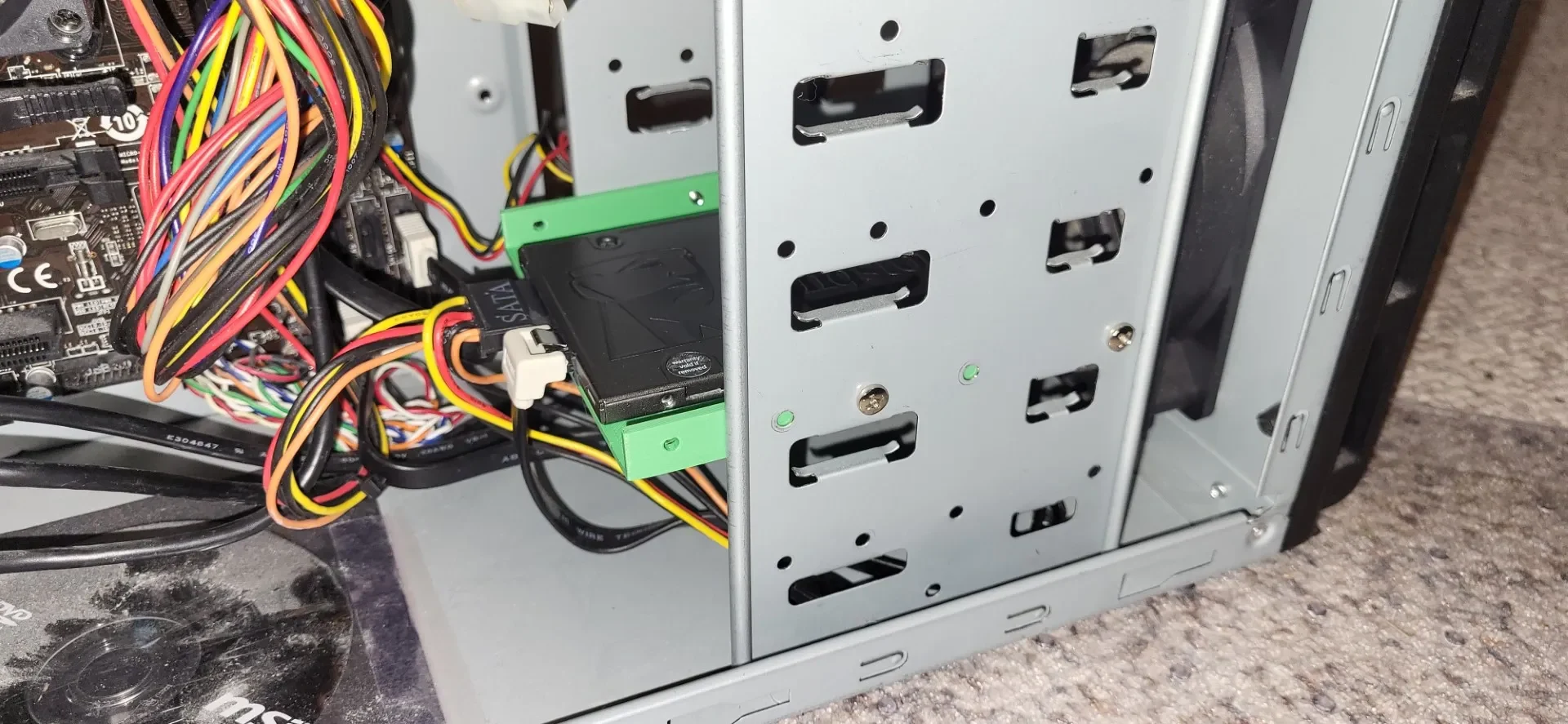

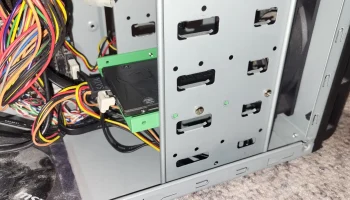

Это простой кронштейн для установки 2,5-дюймового жесткого диска или твердотельного накопителя в 3,5-дюймовый отсек. Это более длинная конструкция, чем у некоторых из них, и она имеет все три стандартных отверстия для винтов, которые есть в 3,5-дюймовых жестких дисках, что необходимо в некоторых случаях.
У меня также есть «роскошный кронштейн», который позволяет установить два 2,5-дюймовых диска в один 3,5-дюймовый отсек или один 2,5-дюймовый диск и вентилятор. Существует такж�� более дешевый и быстрый в печати кронштейн, если вам не нужны все три монтажных отверстия. Их обоих можно найти по адресу:
https://www.printables.com/social/55222-tyler/collections/95779
Отверстия на боковой стороне этого кронштейна позволят вам ввернуть винт № 6-32 UNC. (Стандартные, которые используются с 3,5-дюймовыми жесткими дисками, а не винт M3, который имеет более тонкую резьбу и обычно используется для оптических приводов и 2,5-дюймовых приводов — хотя, если вы обнаружите, что отверстие слишком мало для 6-32, вы можете попробовать M3.)

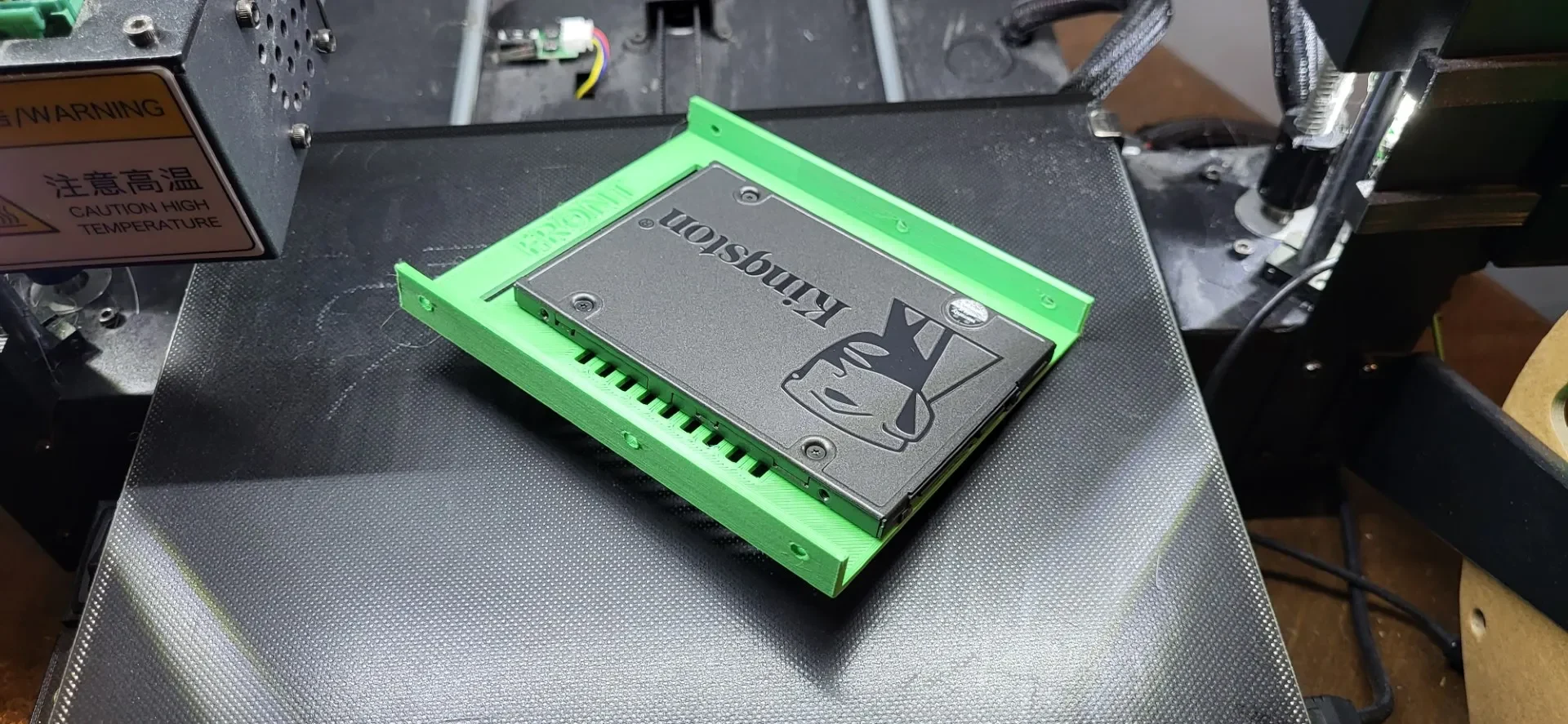

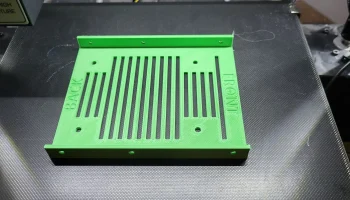

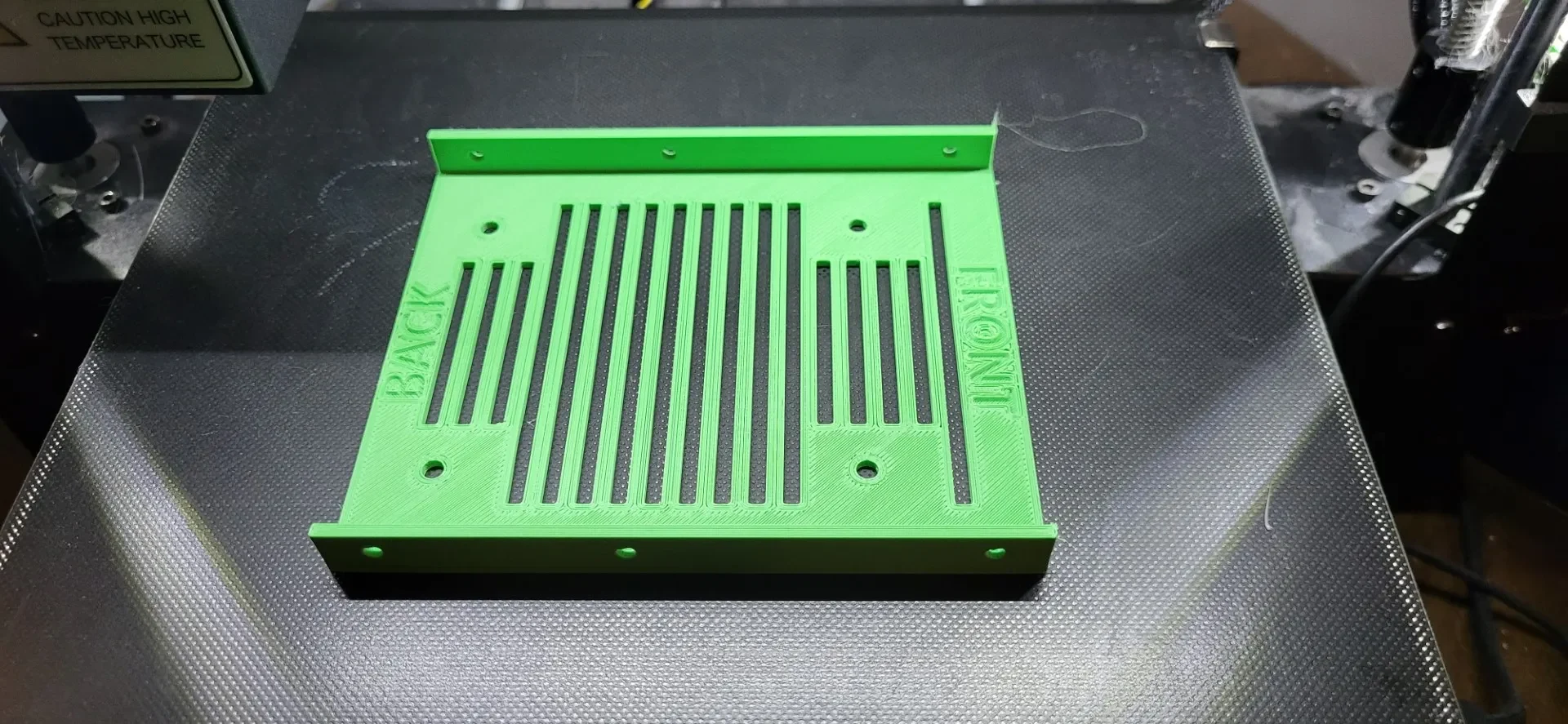

На изображении кронштейн жесткого диска напечатан из PLA Overture Matte Green.
8 ноября 2023 г. — Примечание. У меня произошел сбой жесткого диска, и я потерял некоторые свои материалы, включая исходный файл некоторых из моих самых ранних проектов, включая этот. Я воспользовался возможностью воссоздать этот объект в более качественной программе CAD. Тот, что здесь, теперь является обновленной версией. Вы действительно не заметите почти никакой разницы.
Если вам понравился этот дизайн, подумайте о совете или опубликуйте свой вариант!
