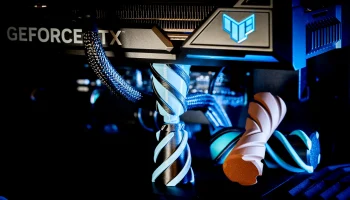

Поддержка графического процессора 3 дизайна + магнит + на...
Эйооо

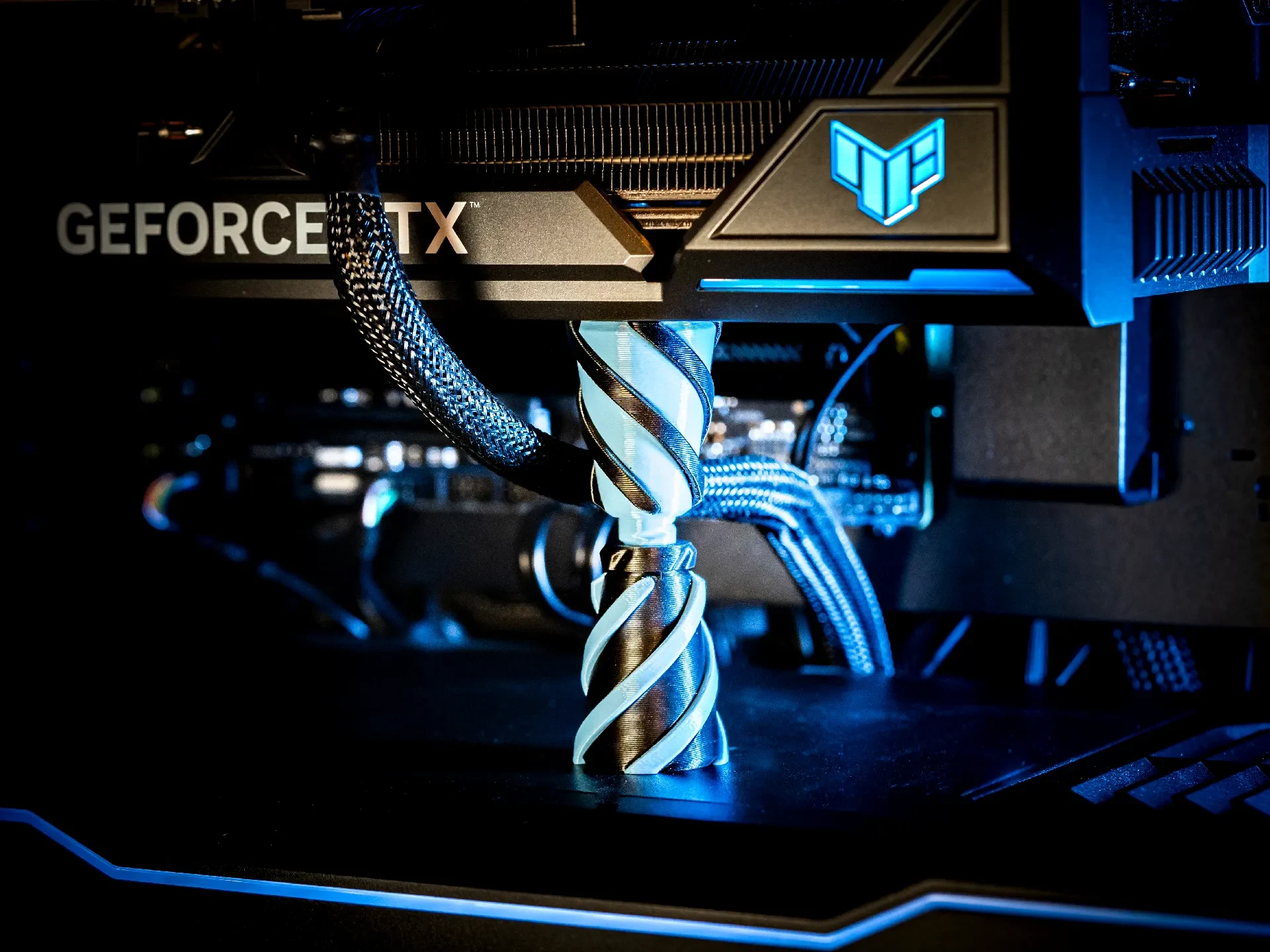

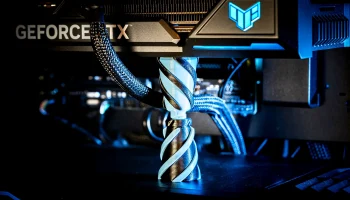

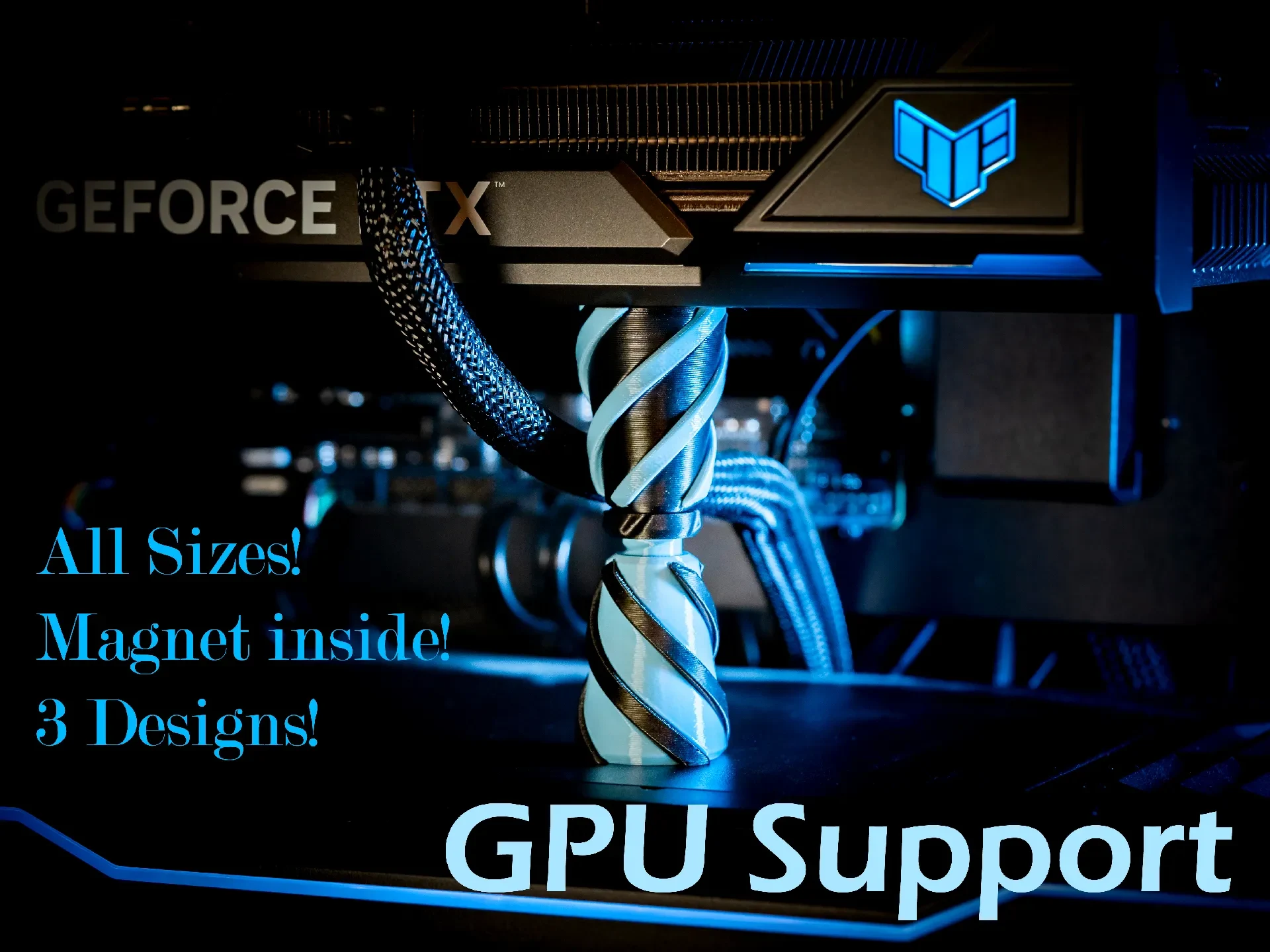

Здесь у меня есть мой проект поддержки графического процессора 4 :)

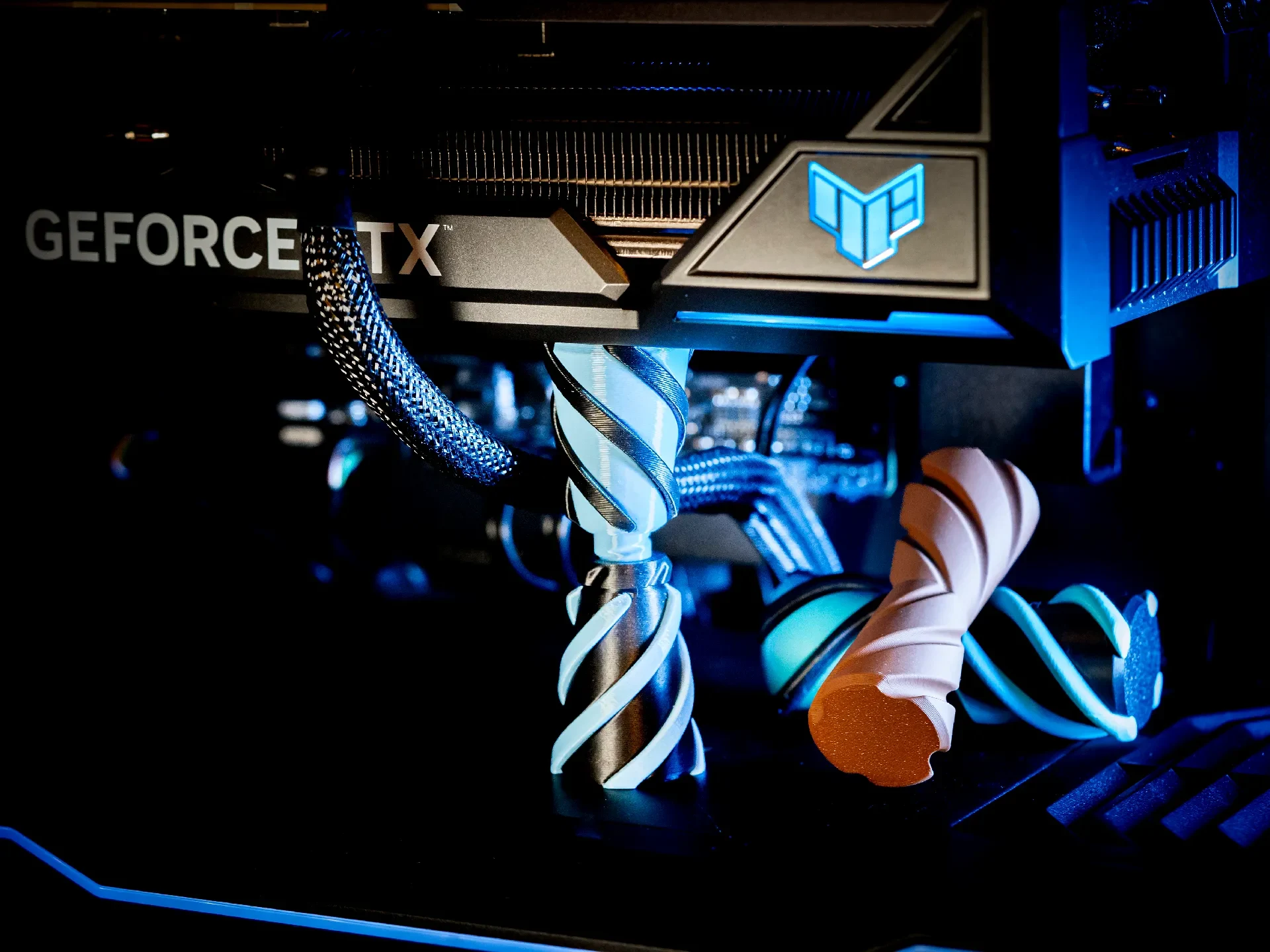

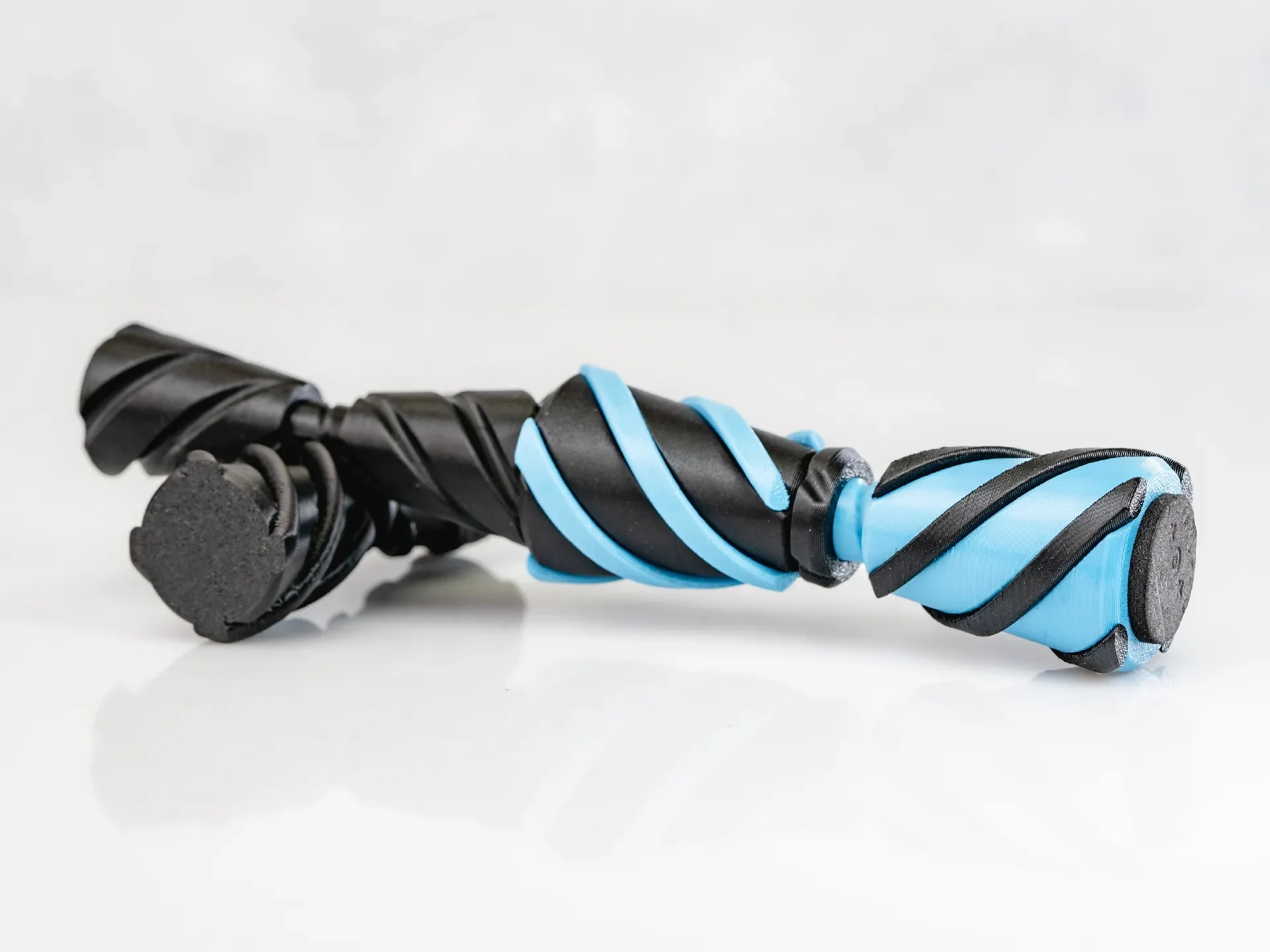

Опора (без масштаба) может увеличиться примерно на 20 мм по высоте, если ее отвинтить.

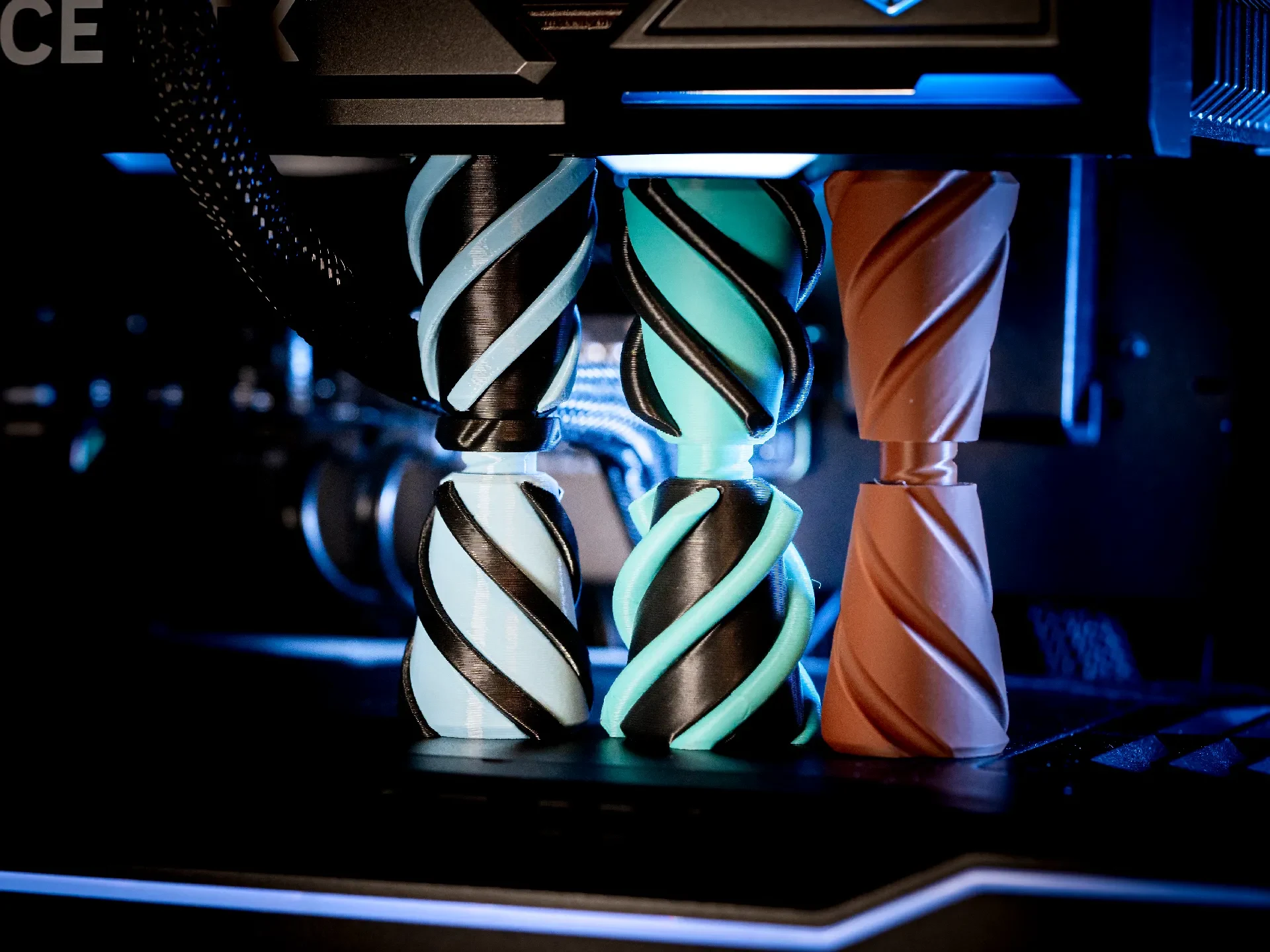

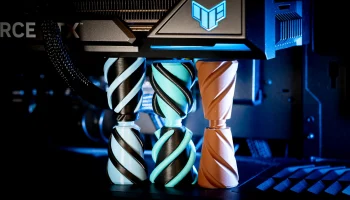

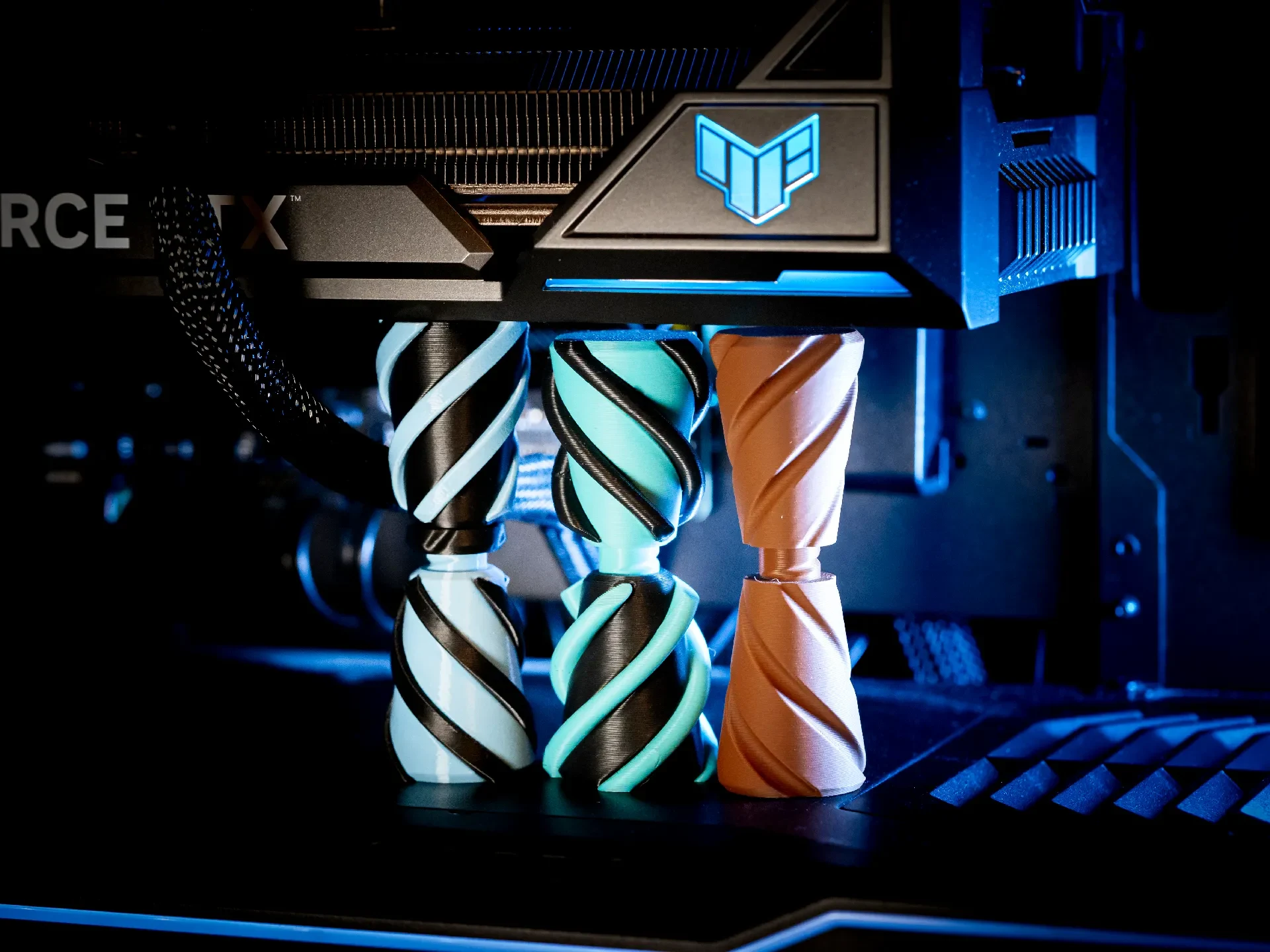

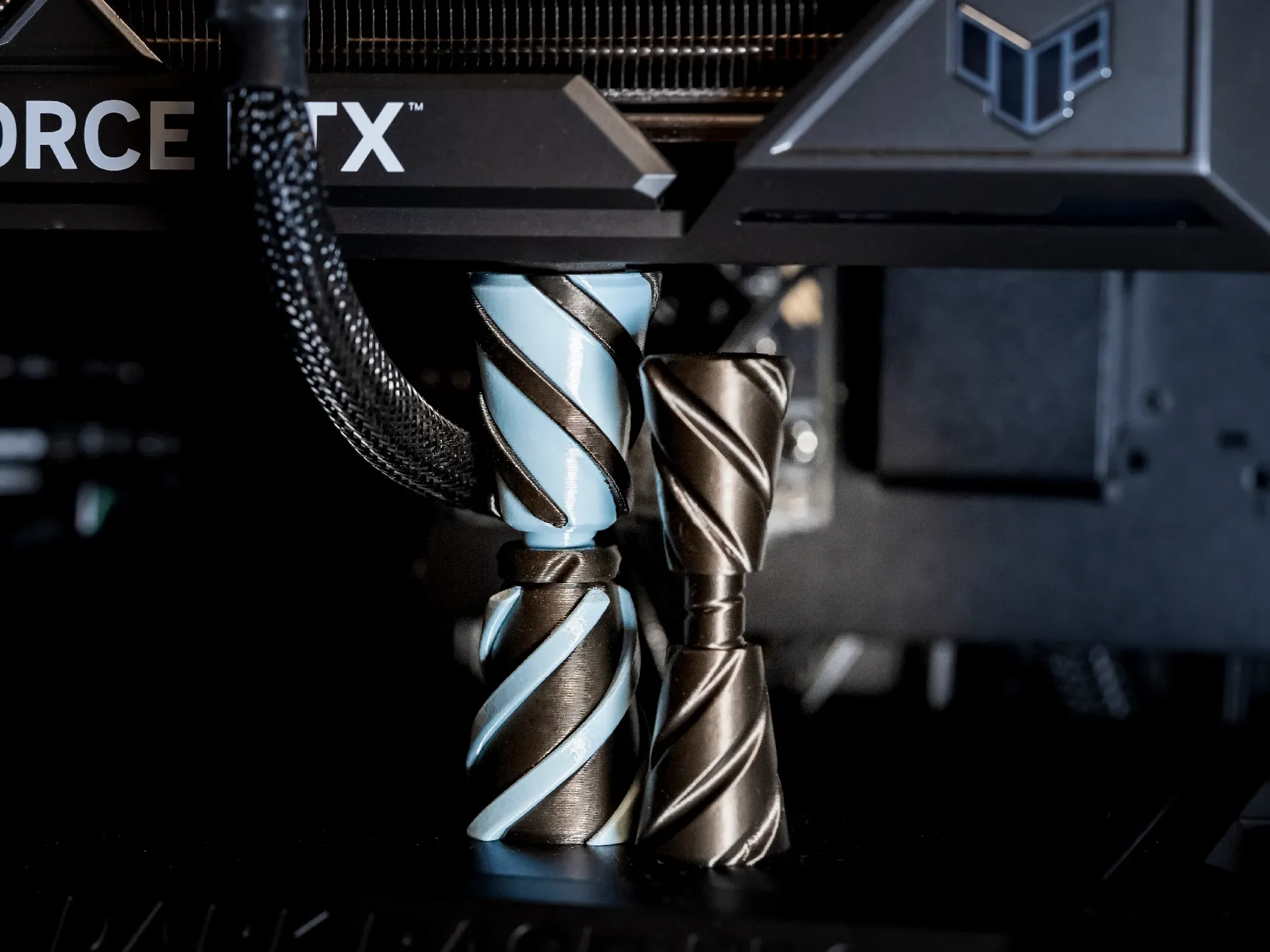

3 дизайна!
У меня есть для вас дизайн A, B и C. Кроме того, при необходимости вы можете настроить цвета с помощью многоцветной печати.
Дизайн А:
Дизайн Б:
Дизайн С:

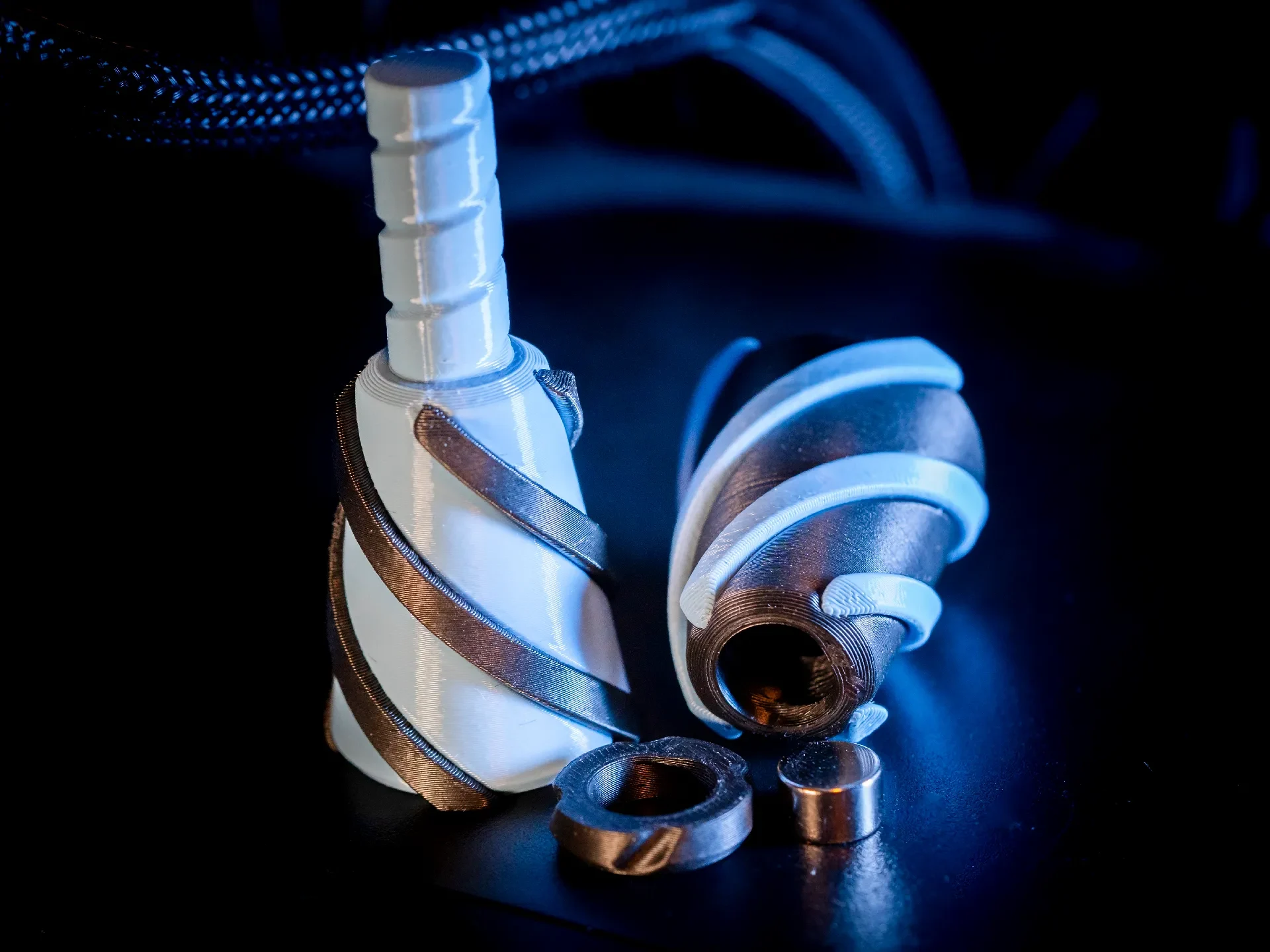

Магнит внутри!
Вы можете добавить к держателю магнит, чтобы он оставался на месте, даже если вы бросите компьютер!

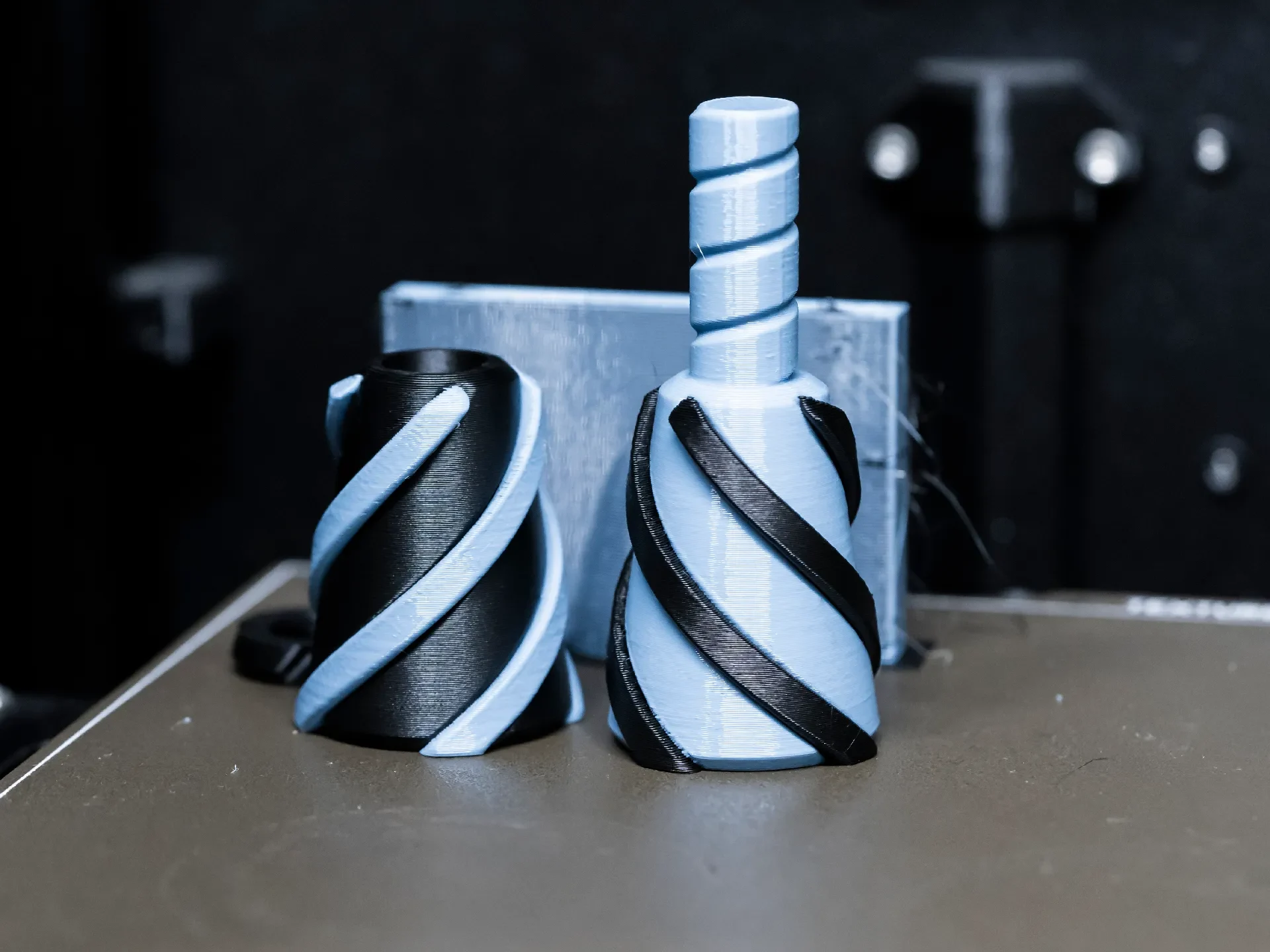

Я спроектировал его так, чтобы в нем была полость для магнита диаметром ≤ 10 мм и высотой ≥ 10 мм. Но если открутить верхнюю часть, магнит, конечно, может оказаться выше.
Также имейте в виду: если вы измените масштаб модели, магниту могут потребоваться и другие размеры!
Все размеры: масштабирование!
Поскольку вам не нужно оборудование, вы можете масштабировать дизайн в соответствии с вашими требованиями! Для этого просто используйте слайсер!
Только убедитесь, что вы всегда масштабируете направления X и Y одинаково.

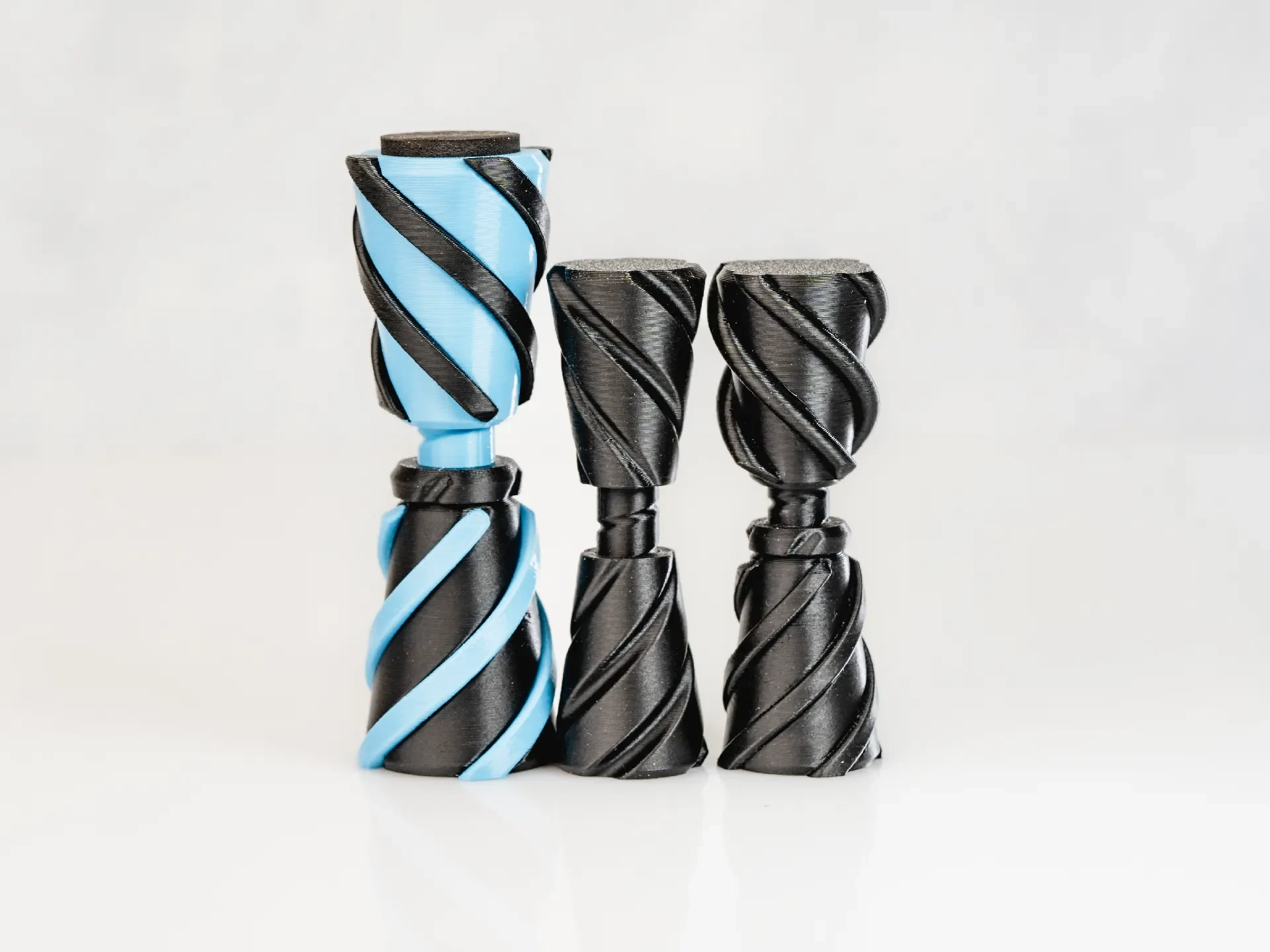

Здесь я уменьшил масштаб двух черных версий до 80% (все оси).
Зафиксируйте высоту!
После установки высоты под графический процессор вы можете добавить контргайку или добавить небольшую каплю клея.
В качестве альтернативы вы можете измерить высоту между корпусом ПК и графическим процессором, прежде чем распечатать опору, и масштабировать ее до нужной высоты!
Для справки: Высота конструкции (в закрытом виде) составляет 80,8 мм.
Необязательно: при желании вы можете добавить пенопластовую прокладку сверху.
Печатный материал:
Я рекомендую использовать PETG, поскольку PLA со временем может провиснуть или стать мягким, если ваш компьютер загорится :D
Я напечатал все детали высотой слоя 0,2 мм, но при желании вы можете сделать их меньше или больше.
Надеюсь, вам понравится мой дизайн!
Веселиться!
Инстаграм: MeisterEdel
