Миниатюрная 3,5-дюймовая дискета

Не копируйте эту дискету! Если только это не модель CC.

Коллекция моделей 3,5-дюймовых дискет двойной плотности, основанных на работах Spectura и FightTheFoo. Они поставляются предварительно отформатированными для MS-DOS.
Я добавил несколько вариантов модели, чтобы удовлетворить различные настройки принтера и вкусы.

Мне показалось, что их модели выглядели великолепно, но на задней стороне дискеты не хватало деталей. Хотя при создании этих моделей я намеревался сделать серьги в точности, как у оригинальных авторов, модели можно использовать и для других вещей, например, в качестве брелоков или игрушечного реквизита.

Модели не соответствуют масштабу.

Основные отличия от оригинала/ремикса

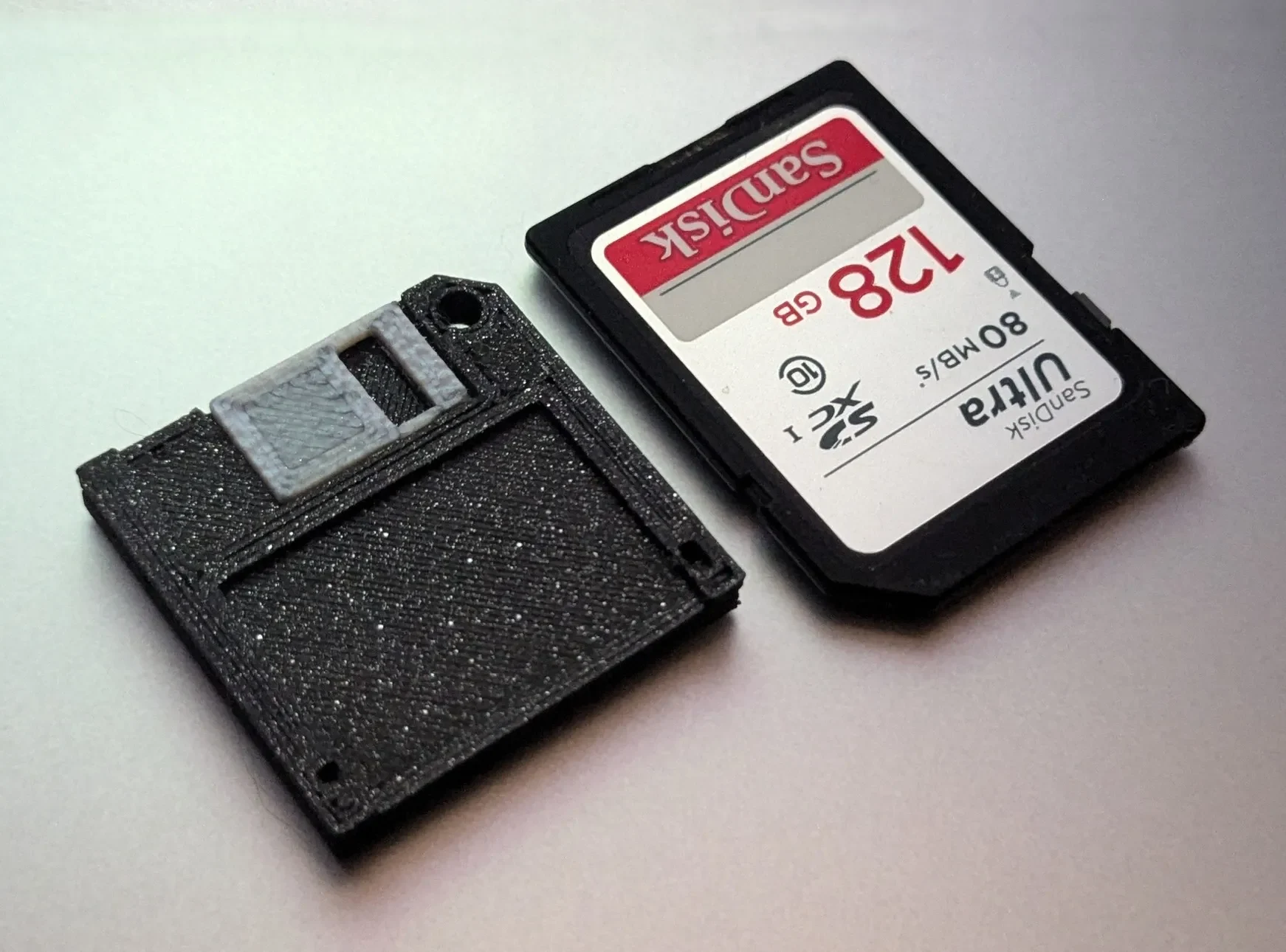

Добавлены задние детали (ступица шпинделя и задняя заслонка).
Отдельные передние и задние боковые части, отд��льная втулка, отдельный затвор (одна или две части) для удобства печати.
Три различных варианта расположения отверстий, один без отверстий и
Цельные варианты всех вариаций, с деталями и без них.

Размеры

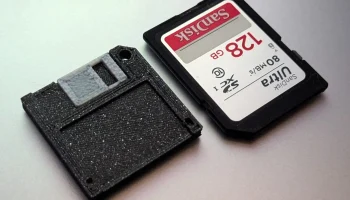

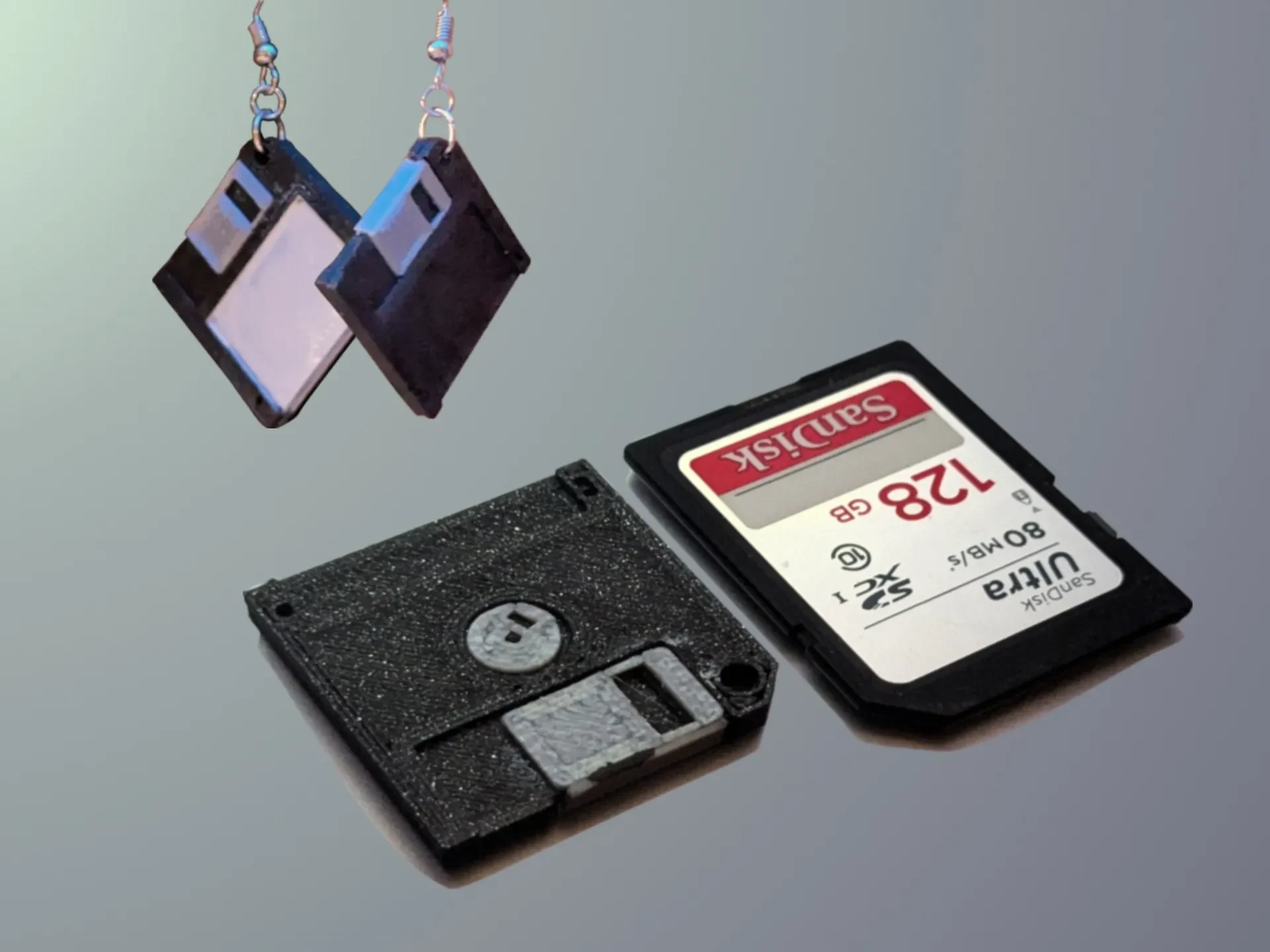

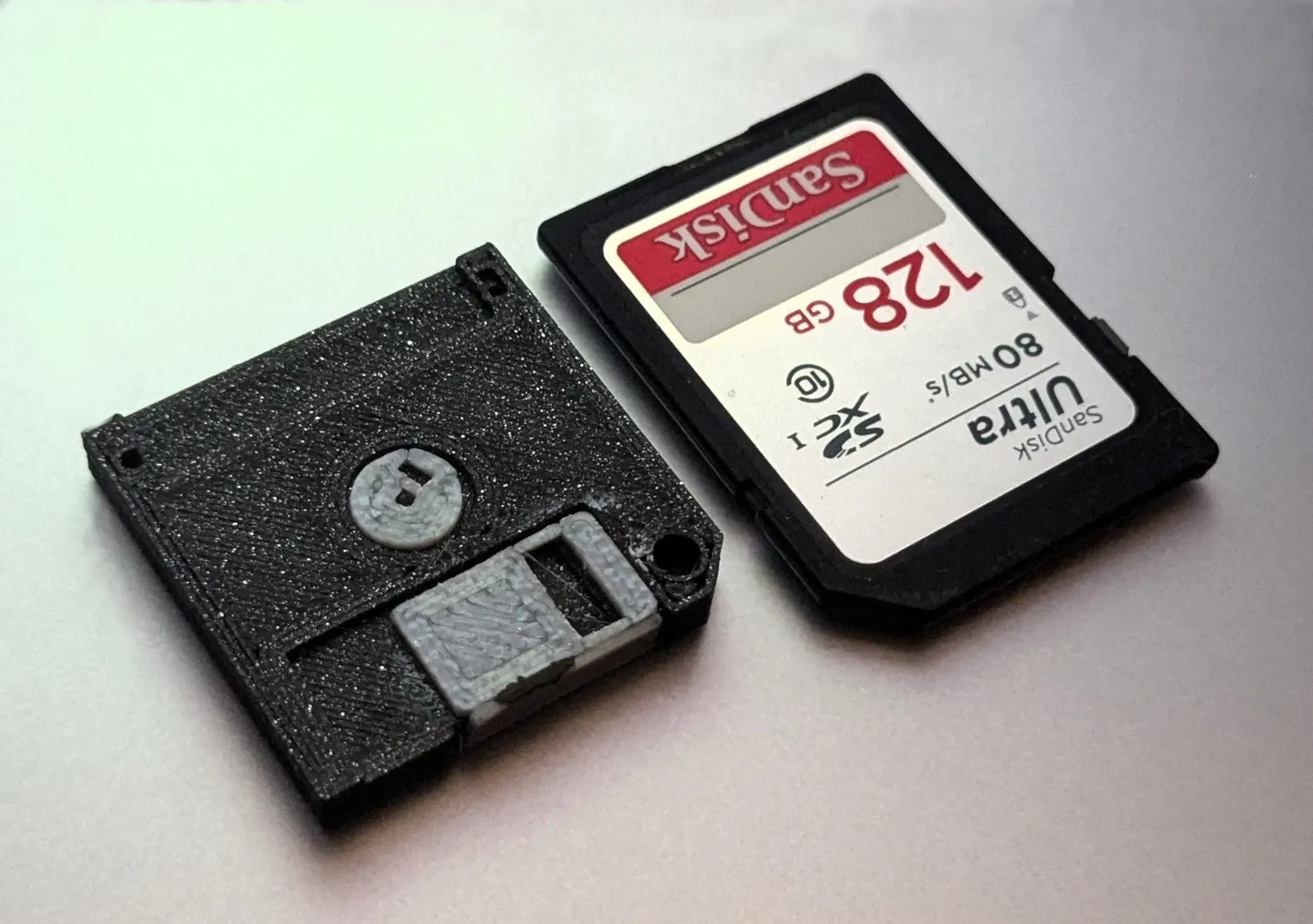

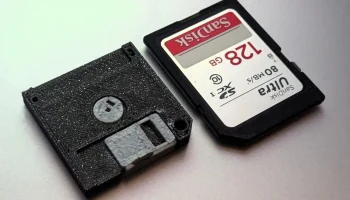

Полностью собранная дискета имеет размеры 25 х 25 х 3 мм (~ 1 х 1 х 0,1 дюйма).
Самая маленькая часть — это втулка размером 6 х 6 х 0,5 мм (0,23 х 0,23 х 0,02 дюйма).
Самая мелкая деталь на ступице — 1 х 1 мм (~ 0,04 х 0,04 дюйма).

Сборка

Это звучит сложнее, чем есть на самом деле. TLDR: распечатайте нужные детали и склейте их.
Вам не нужно распечатывать все включенные здесь части. Просто подмножество.

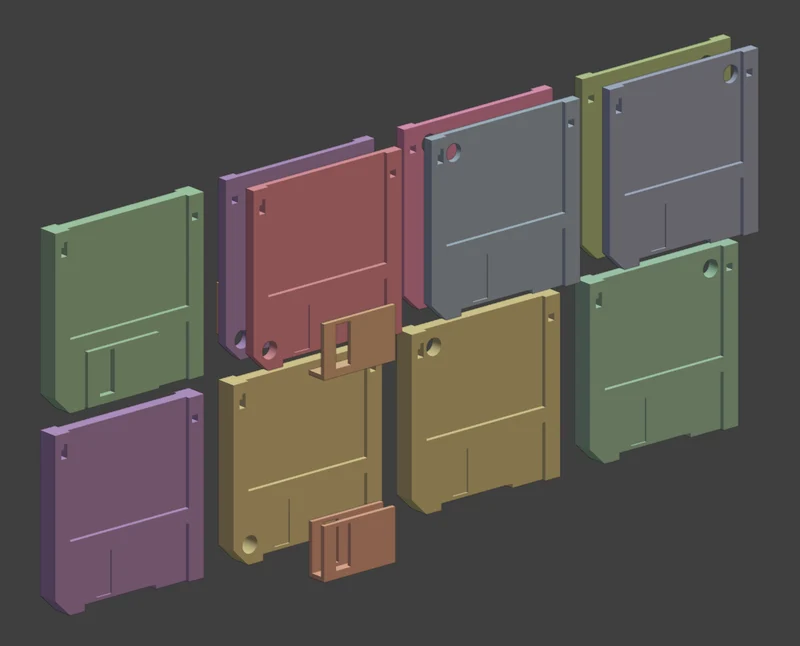

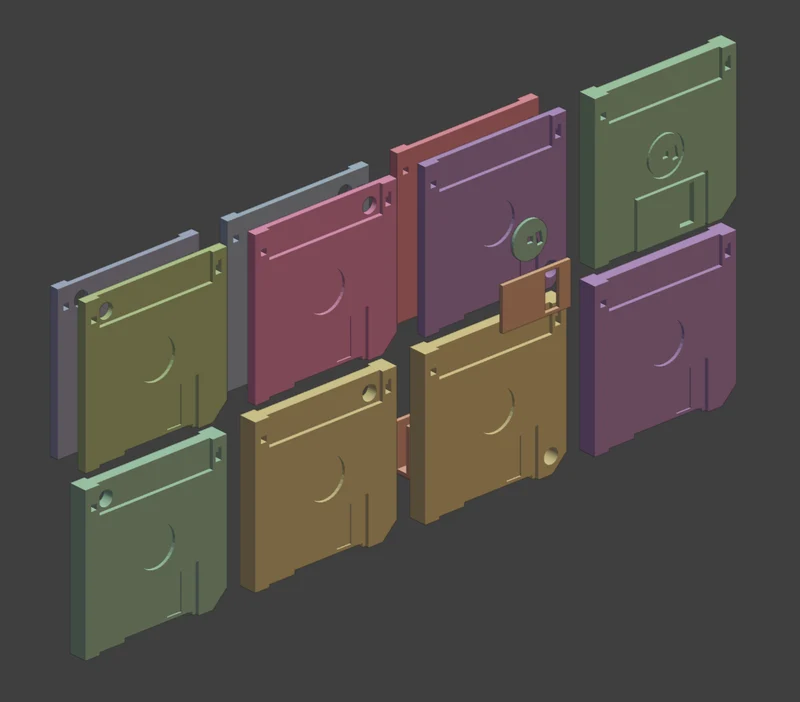

Определите положение отверстия: A, B или C (или «без отверстий»). Единственная разница между ними — по��ожение отверстия. Тип A имеет то же расположение отверстий, что и оригинал Spectura и ремикс FightTheFoo.
Выберите комбинацию деталей для печати:

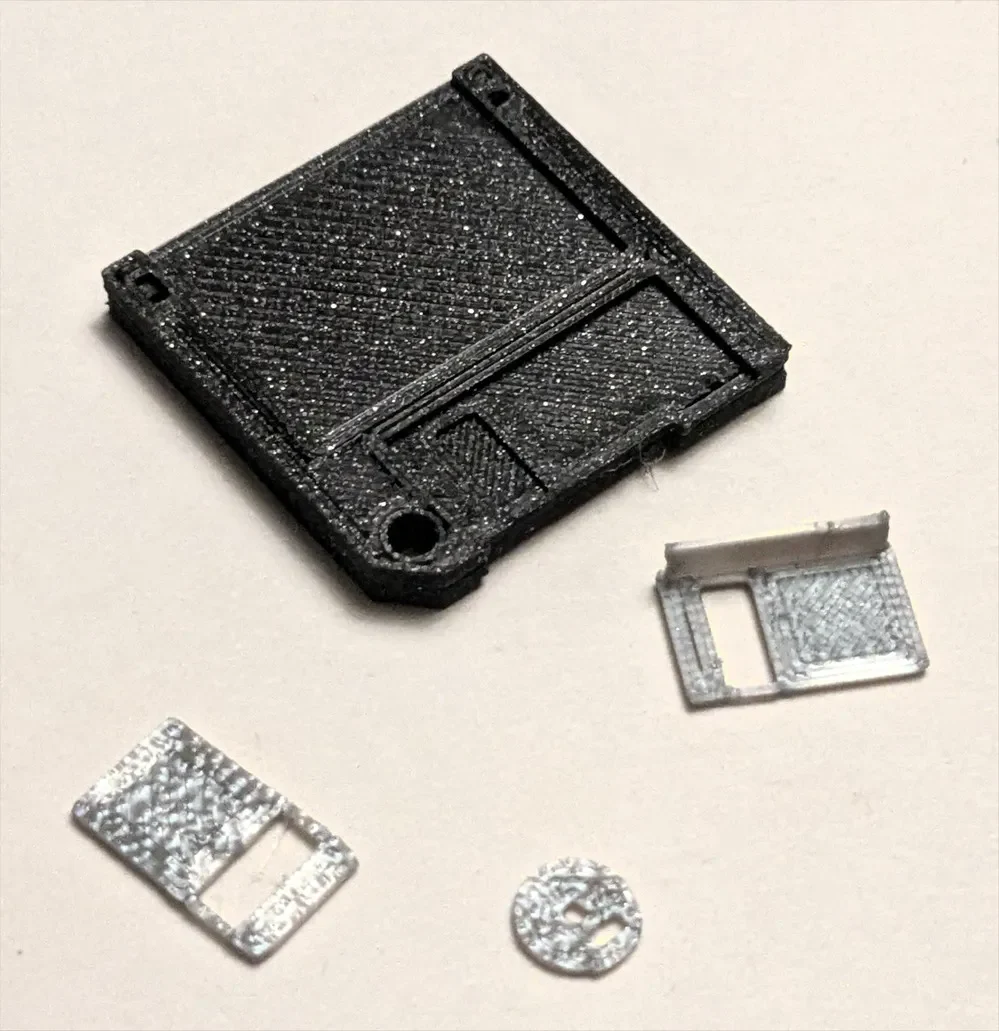

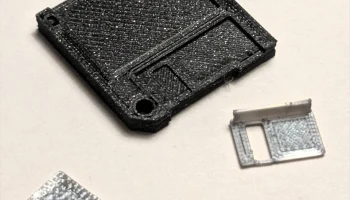

Рекомендуется: Задняя основа + Передняя основа + Задняя шторка + Передняя шторка + Концентратор: это самый простой вариант печати, поскольку каждая деталь ровно лежит на столе, не требует каких-либо опор и сохраняет мелкие детали. Распечатайте каждую деталь на подставке (или по две штуки для пары сережек). Если вы планируете использовать разные цвета/нити для затвора и втулки и у вас нет MMU, распечатайте их отдельно.
Заднее основание + Переднее основание + Ставня + Ступица: То же, что и предыдущая комбинация, но створка представляет собой единое целое. Это может лучше соответствовать вашим потребностям или вашему принтеру, чем отдельные части затвора.
Основание + затвор + концентратор: меньше деталей, но, вероятно, сложнее печатать без потери деталей.
В сборе: полностью собран, но его сложно распечатать в исходном масштабе на FDM. У него могут быть другие применения.
После распечатки аккуратно склейте детали.
Если делаете серьги: прикрепите к отверстиям швензу или что-то подобное.
Выглядеть потрясающе

Печать (ФДМ)

При печати этих деталей важными моментами являются адгезия стола и высота слоя. Все эти детали маленькие, но ступица шпинделя и затвор крошечные!

Все детали, за исключением тех, в названии которых содержится слово «обе стороны», предназначены для печати лежа на кровати деталями вверх.
Печать с низкой высотой слоя: при высоте слоя 0,10 мм самая маленькая часть — ступица — имеет высоту всего 4 слоя в горизонтальном положе��ии.
Убедитесь, что у вас хорошая адгезия кровати. При печати их PLA мне не нужны были поля или клей на моем нагретом текстурированном стальном листе, но вы знаете свой принтер и материалы лучше, чем я.
Опоры и заполнение бессмысленны, если детали распечатаны в соответствии с рекомендациями в исходном масштабе (25х25 мм). Если вы сумасшедший и хотите печатать детали в вертикальном положении или масштабируете модель, вы можете сделать это самостоятельно.
Более низкая скорость печати может улучшить качество печати из-за небольшого размера деталей.

Включено

Файл проекта Blender, содержащий все модели, включая исходные файлы.
STL-файлы для всех деталей и вариаций.
Исходные файлы (как в формате .zip, так и как часть проекта блендера)
Описание деталей
TODO: файлы проекта PrusaSlicer (я собирался добавить свои проекты PrusaSlicer в формате .3mf, но на момент написания не смог найти исходные файлы — этому проекту несколько месяцев, и уже очень поздно!)
