Dell XPS 9700 (2020 г.) Подставка/вентиляционные ножки (v...

Введение

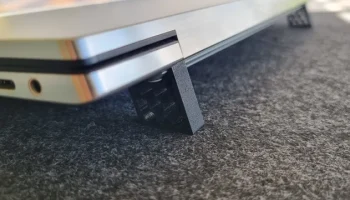

Dell XPS 9700 имеет тенденцию нагреваться во время игр, поэтому нужны были удобные ножки для переноски, чтобы улучшить циркуляцию воздуха при необходимости. Эта часть поднимает заднюю часть ноутбука примерно на 20°.

Я горжусь этой простой деталью и буду признателен за ваши отзывы об улучшениях. Если вы нашли это полезным, не стесняйтесь поставить лайк/оценить/поделиться/купить мне кофе :)

Удачной печати!

Установка:

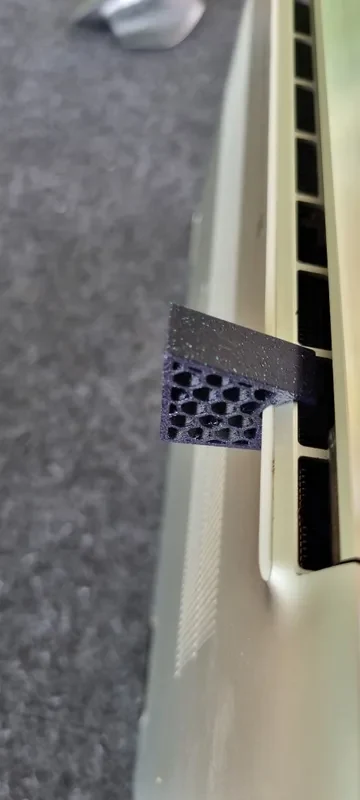

Закрыв крышку ноутбука, зацепите ножки за вентиляционные отверстия и поверните под ноутбуком. Я рекомендую использовать предпоследние вентиляционные отверстия, чтобы избежать шарнира.
Поверхностные ручки (дополнительно, только версия 3.0):
Вставьте нить ТПУ диаметром 1,75 мм в направляющую для обрезки нити.
Переверните деталь вверх дном и осторожно с помощью лезвия отрежьте нить заподлицо с деталью.
Вытащите отрезанный кусок нити из направляющей и приклейте его в прорези диаметром 8 мм, расположенные под деталью.

*Совет: слегка приподнимите переднюю часть ноутбука, когда тянете его на себя. Это предотвратит поворот детали и ее поломку. Полезно, если печать выполнена полностью из ТПУ или используются ручки из ТПУ.

Материал:
ASA, ABS или материал с более высоким значением Tg. PLA (изображение ниже) может деформироваться от температуры выхлопных газов.
ТПУ (Шор 95А) тоже работает хорошо. Обеспечивает отличное сцепление и защиту поверхностей. Лучший вариант дорожной сумки, чтобы предотвратить повреждение (царапины) других устройств.

Обновление журнала

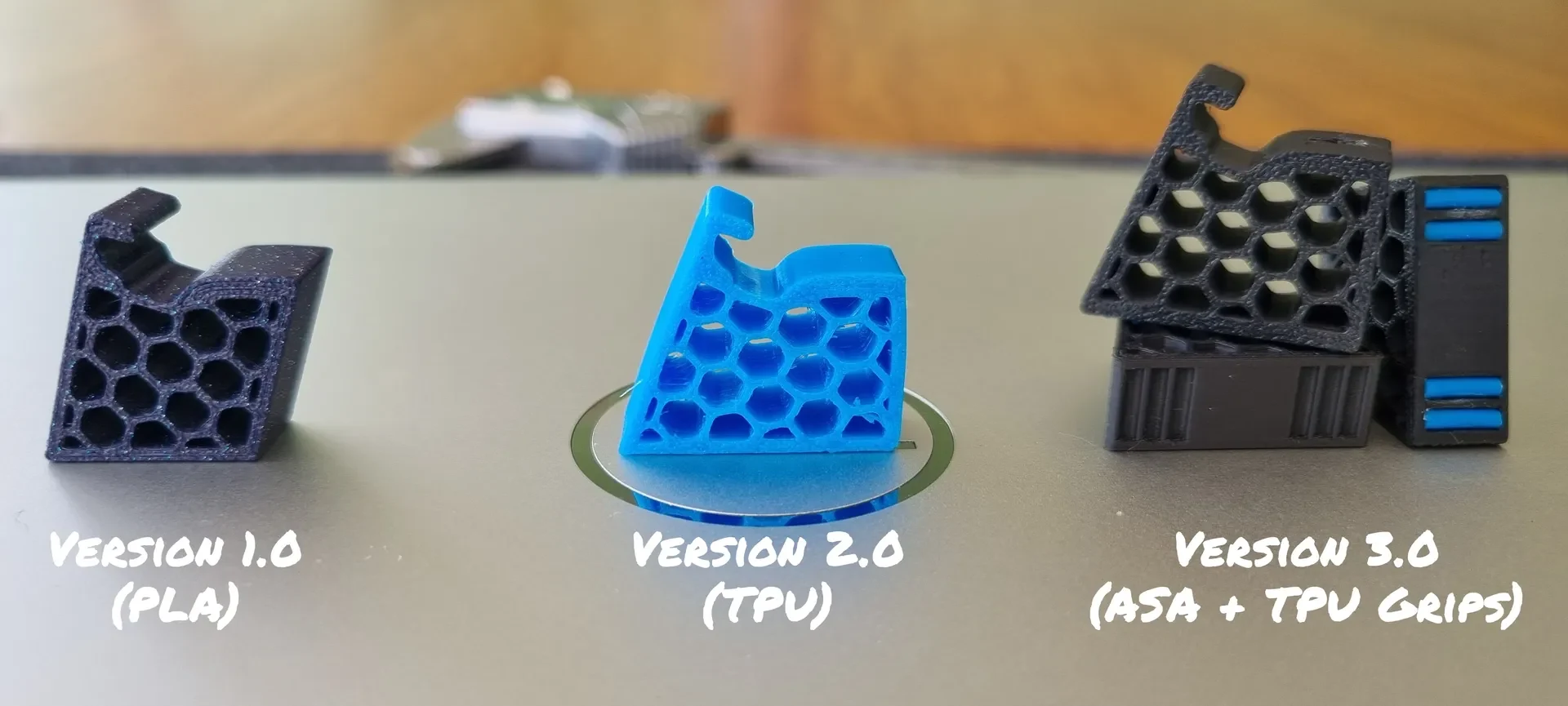

14 августа 2024 г. (Версия 3.0)
Под деталью добавлены 8-миллиметровые прорези для дополнительных ручек из ТПУ.
Нет необходимости печатать ручки, просто отрежьте нить ТПУ толщиной 1,75 мм до нужного размера (8 мм) и приклейте на место. В этой версии также имеется направляющее отверстие, куда можно вставить нить ТПУ и быстро обрезать ее до нужного размера.

9 авг��ста 2024 г. (Версия 2.0)
В версии 1.0 (изображение слева) была проблема, из-за которой деталь поворачивалась вокруг основания, когда ноутбук тянули вперед, оказывая давление на зажимы. Версия 2.0 (изображение справа) решает эту проблему, предоставляя более длинное основание со скругленным краем.
Шаговые файлы теперь включены.
*Следующее обновление: ручки из ТПУ для уменьшения царапин на поверхности.
