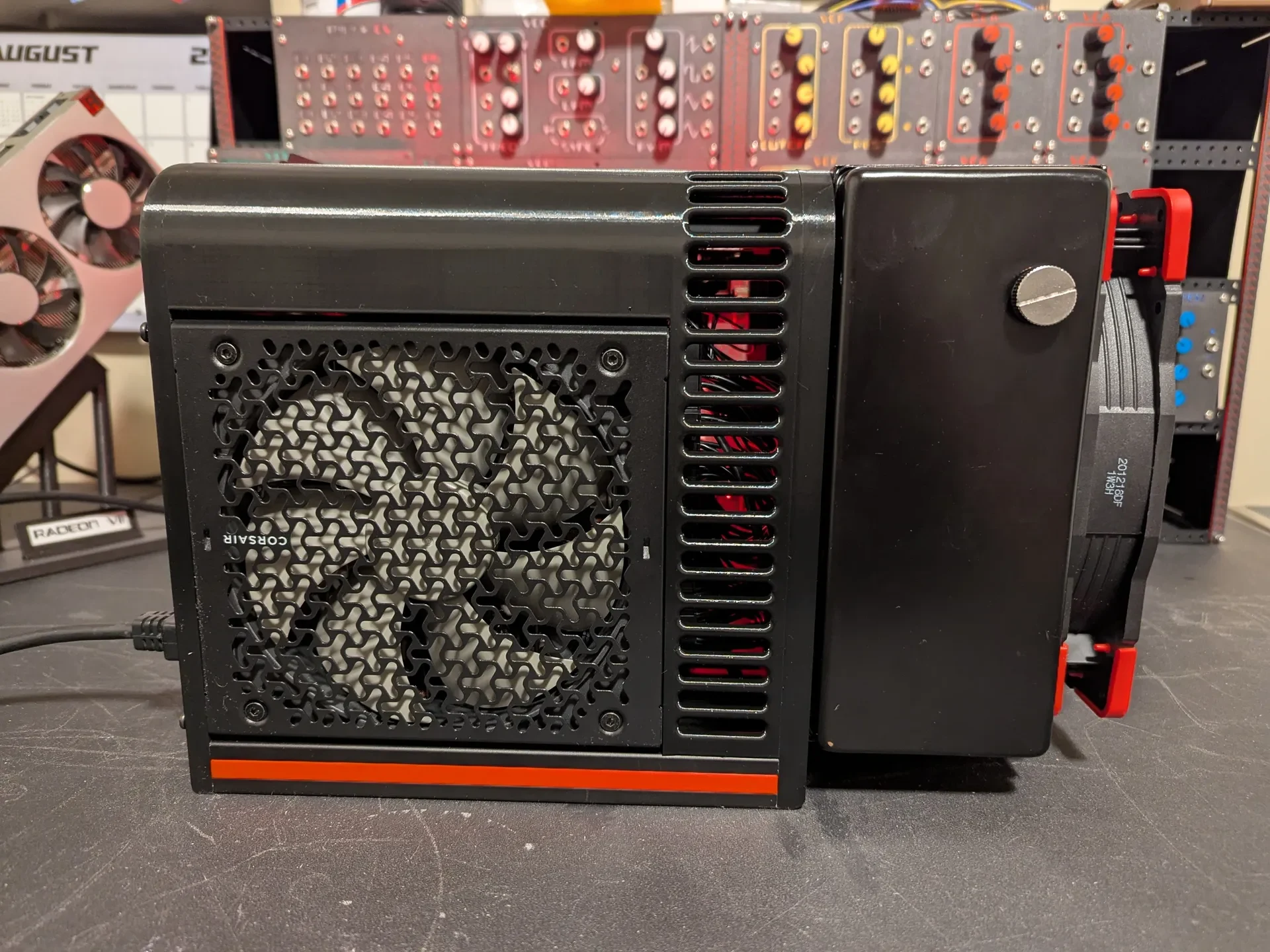

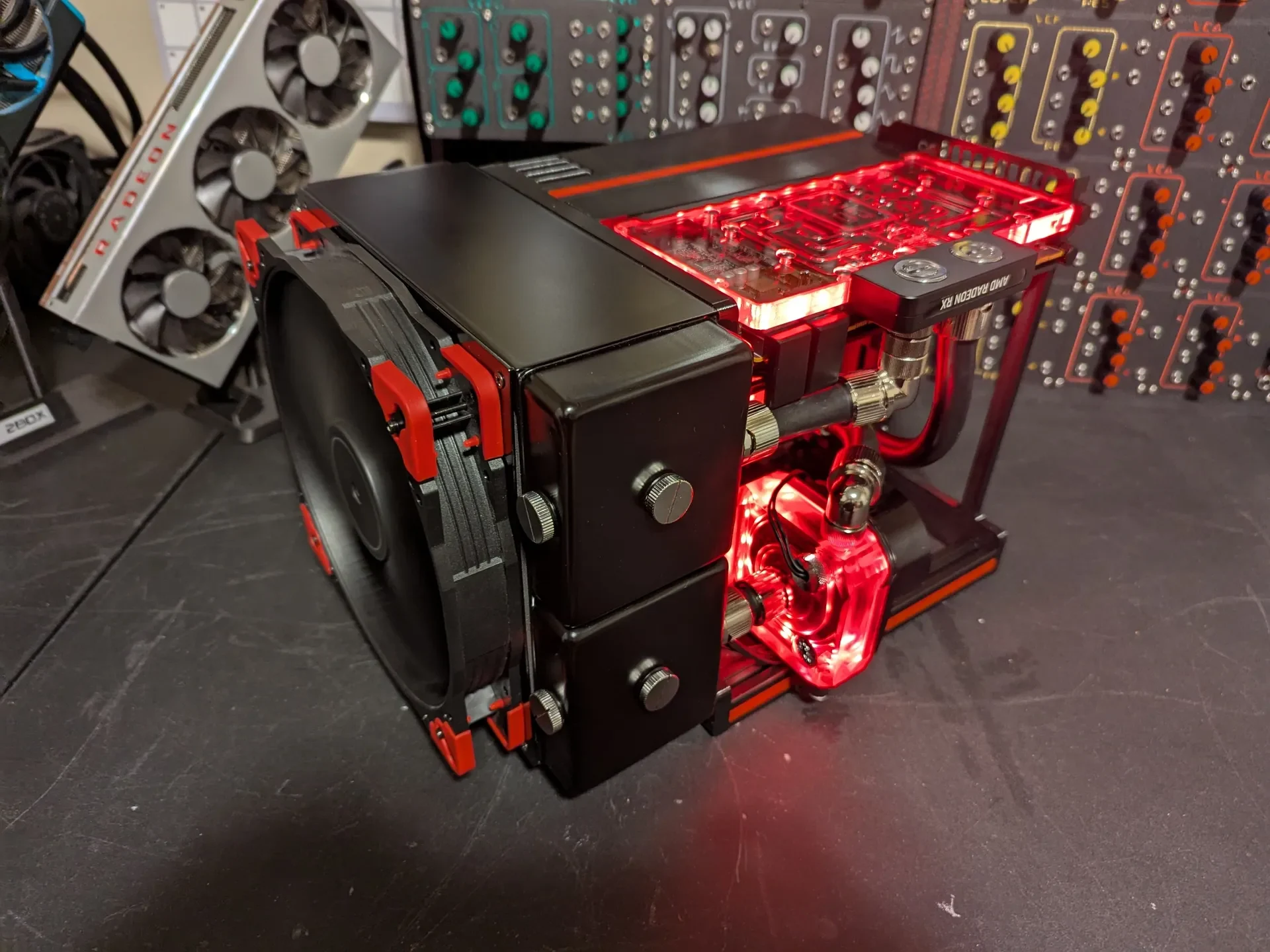

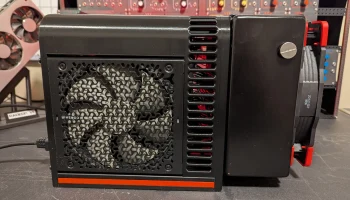

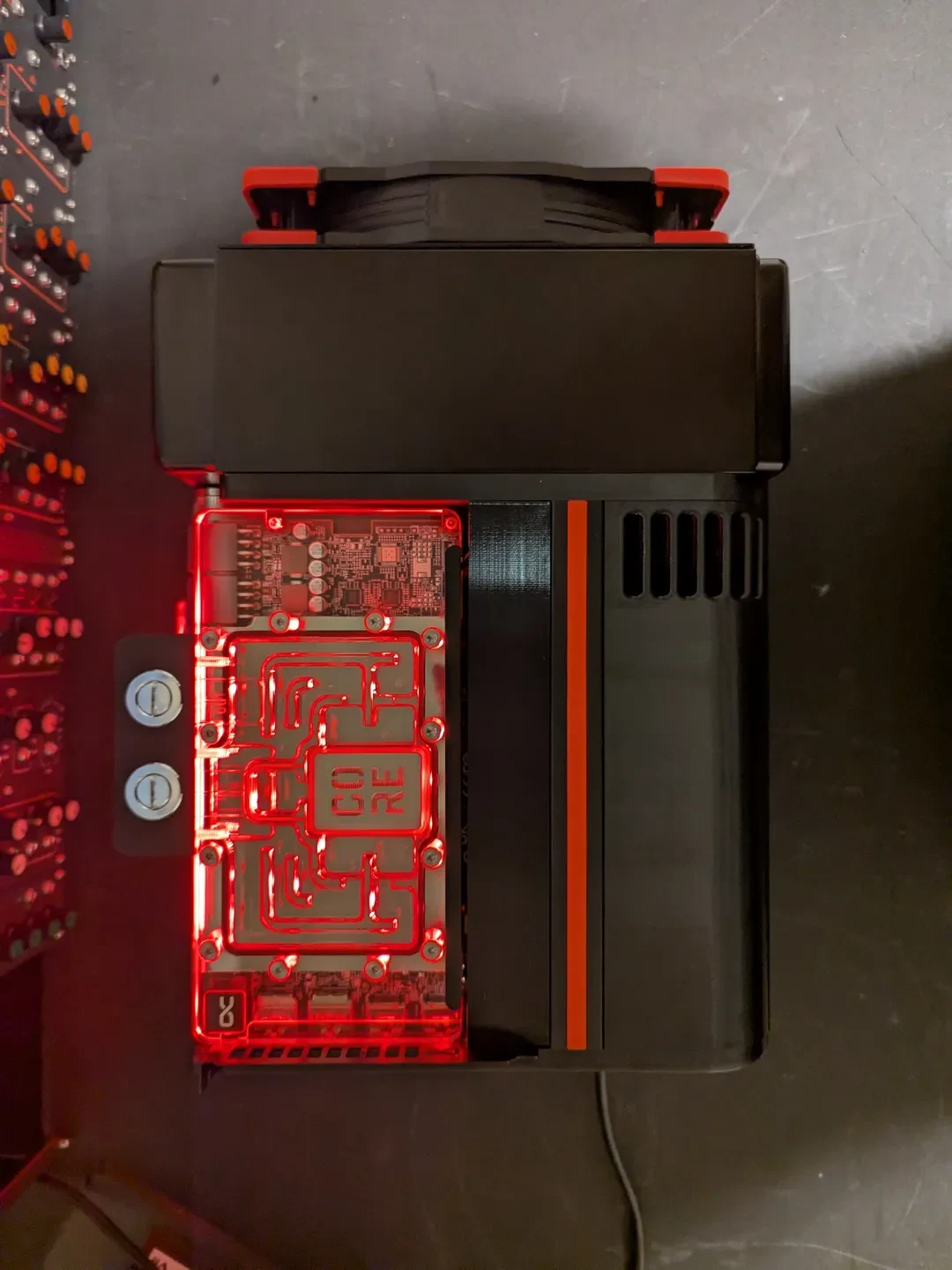

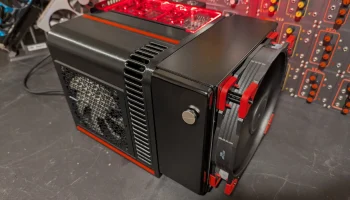

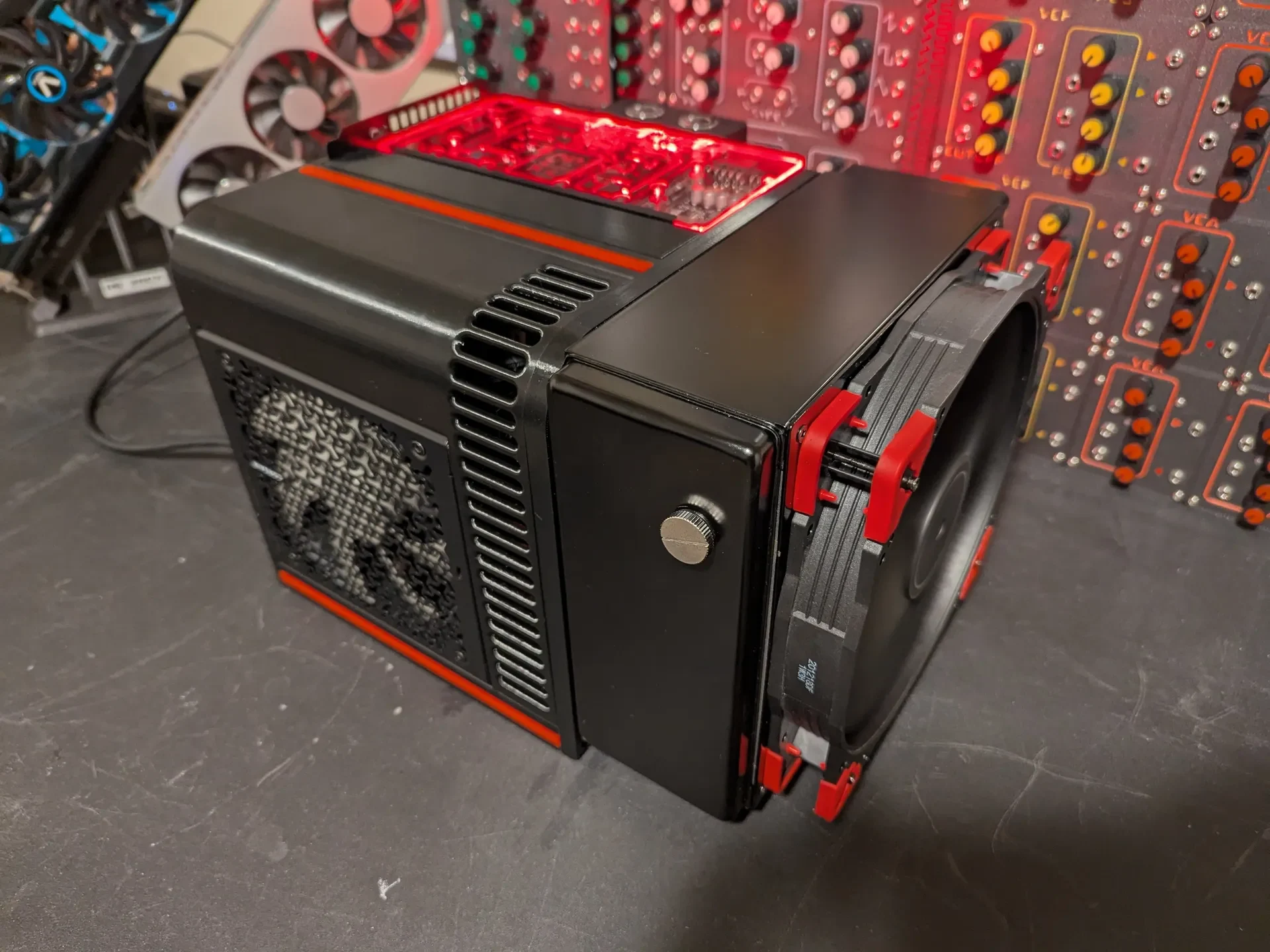

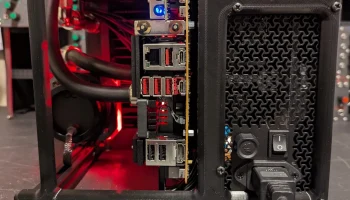

Охлаждение водяного контура процессора и графического процессора с помощью одного 200-мм радиатора/вентилятора было концепцией, которую я доказал на своем последнем корпусе для 3D-печати. Пришло время обновления, и я хотел разработать что-то с большей аппаратной совместимостью и возможностью настройки. Мне понравилась «перевернутая» концепция, в которой водоблок графического процессора был интегрирован заподлицо с верхней частью корпуса, поэтому я сохранил это как основную особенность дизайна. В этом корпусе блок питания аналогичным образом интегрируется заподлицо с боковой панелью. Бонусным побочным эффектом является то, что этот корпус подходит для полноразмерных блоков питания ATX, которые, как правило, дешевле, чем их аналоги SFX. Объем данной сборки около 17,7л.

Во время стресс-тестов я не видел, чтобы температура воды превышала 45 градусов. Это с моим процессором ~ 120 Вт + графическим процессором ~ 300 Вт. Я еще не тестировал какие-либо конфигурации с более мощными нагрузками, чем эта. Даже при 100% скорости вращения вентилятора NF-A20 практически не издает шума. Самой шумной частью предыдущей сборки был встроенный насос DDC в блоке ЦП, но эта сборка позволяет использовать автономный насос, и я выбрал красивую и тихую вершину VPP.

Я запускал полный цикл демо-тестирования Doom the Dark Age ровно час.
Я начал пробежку при температуре окружающей среды в комнате 22,6°С и температуре воды 26°С.
В конце пробега температура в моей комнате составила 23,1 градуса, а температура воды — 40 градусов.

Максимальная температура:

Процессор: 86,5с
Графический процессор: 44c
Точка доступа графического процессора: 61c
Видеопамять: 75c

Непечатаемые части:

Alphacool NexXxoS Monsta Полностью медный радиатор 200 мм
Любой 200-мм вентилятор с монтажными отверстиями 185x185 мм, 165x165 мм или 155x155 мм. В моей сборке используется Noctua NF-A20 PWM chromax.Black.swap.
Топ-лодочки Bykski в сочетании с любыми насосами, совместимыми с D5. В моей сборке используется апексный насос Alphacool VPP.
Упаковка из 4 алюминиевых профилей 2020 г. длиной 200 мм.
4 винта ½ дюйма 6/32
8 винтов M6 16 мм.
2 винта M4 8 мм
2 виброизолятора М4 10 мм.
20 винтов M3 6 мм
4 винта M3 16 мм
6 гаек M3
6x Т-образных гаек M3
4 стойки/проставки M3 10 мм
Видеокарта длиной менее 200 мм после установки водоблока. В моей сборке используется Sapphire Pulse AMD Radeon RX 9070 XT. Водоблок представляет собой Alphacool Core RX 9070 XT Hellhound + Pure с задней панелью.
Любой стандартный блок питания ATX длиной 160 мм. В моей сборке используется блок питания Corsair RMx Series RM750x ATX со специальными короткими кабелями, которые я бы рекомендовал изготовить/купить.
Кнопка питания диаметром 12 мм. Моя сборка использует этот.
Любой процессор. В моей сборке используется AMD Ryzen 7 9800X3D.
Любой водоблок процессора. В моей сборке используется Alphacool Core 1 LT Aurora Acrylic.
Любая материнская плата ITX. В моей сборке используется Asus ROG STRIX B850-I.
игровой Wi-Fi.
Любая оперативная память. В моей сборке используется G.SKILL F5-6000J2836G16GX2-FX5.
Любые фитинги и трубки, необходимые для соединения петли вместе.

Настройка:

Видеокарты разной длины можно разместить, используя алюминиевые профили 2020 разной длины. Выступы должны быть длиннее видеокарты. Например, длина моей видеокарты после установки водоблока составляет 197 мм, поэтому я заказал 4 упаковки предварительно нарезанных алюминиевых профилей шириной 200 мм.

2 напечатанные детали также необходимо будет изменить, если используется другая длина экструзии. Лоток сверху и сбоку. Текущие STL предназначены для профилей длиной 201,5 мм (фактическая измеренная длина заказанных мною профилей «200 мм»).

Боковую часть также можно отредактировать для размещени�� блоков питания ATX различной длины.

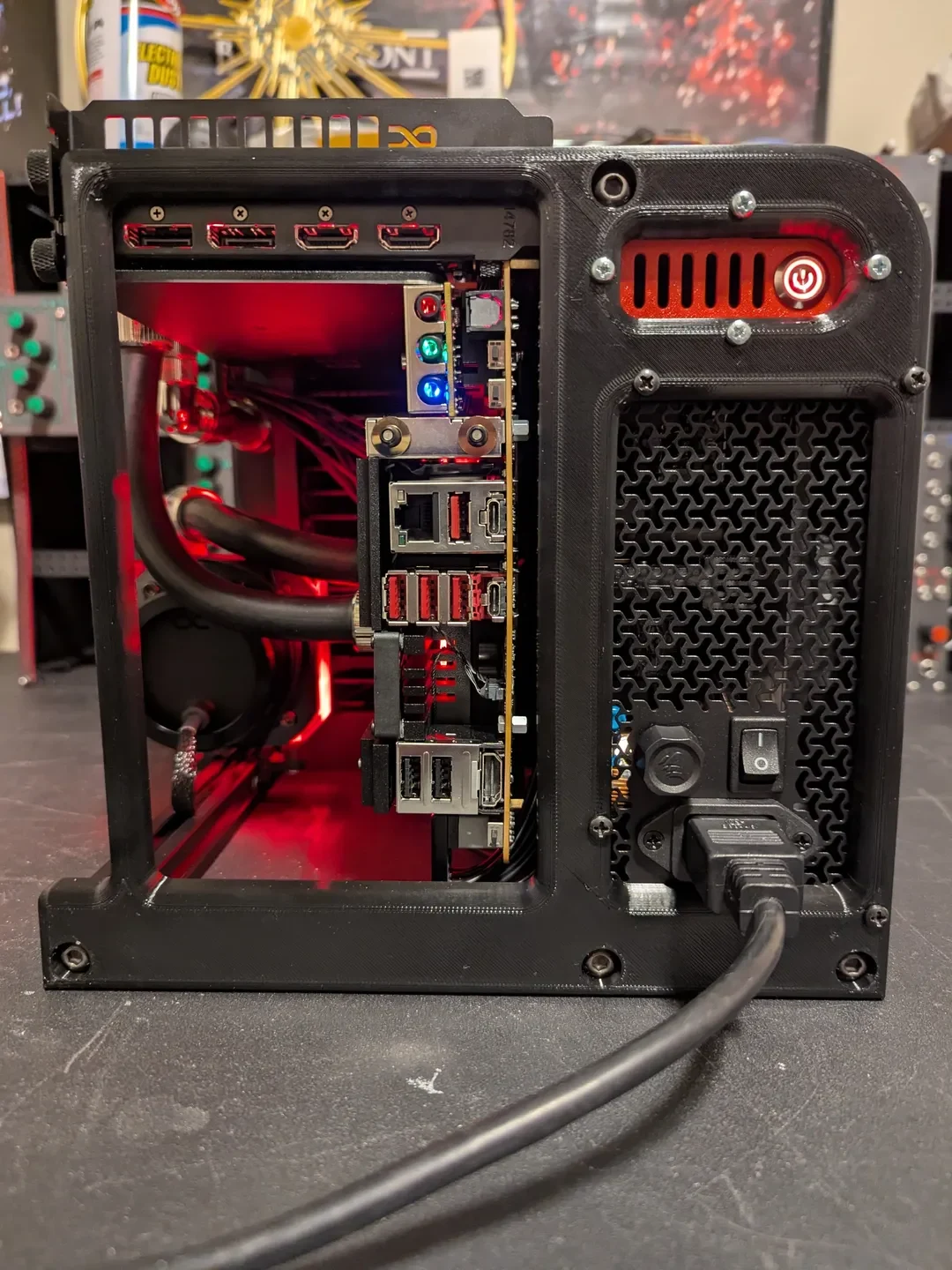

Часть Plate также можно настраивать для дополнительных операций ввода-вывода, если это необходимо. На данный момент в нем есть только отверстие для 12-миллиметровой кнопки питания, но при редактировании можно использовать и 16-миллиметровую кнопку. Я также оставил место для кнопки сброса, USB-порта или чего-то еще, что может пригодиться. У меня пока есть вентиляционные отверстия, занимающие дополнительное место.

Я включил файл .blend, если вы знакомы с редактированием сетки в Blender и хотите редактировать детали самостоятельно. Вы также можете прокомментировать или отправить мне сообщение с размерами, и я, вероятно, смогу довольно быстро загрузить альтернативные STL.

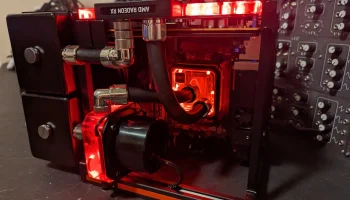

Кронштейн насоса STL предназначен для специальной насадки насоса D5 производства Bykski. Выступ, на котором установлен насос, совмещен с отверстиями G1/4 дюйма радиатора таким образом, чтобы, как мы надеемся, можно было использовать другие насосы / верхние части насосов с
