ПК для 3D-печати
ПОЧЕМУ?
У меня были некоторые компоненты ПК, и я чувствовал, что мой Raspberry Pi становится слабым для моих нужд самостоятельного хостинга, поэтому я решил сделать специальный корпус для своего нового сервера. Еще мне нравится заниматься дизайном и 3D-печатью.
СПЕЦИАЛЬНОСТИ?

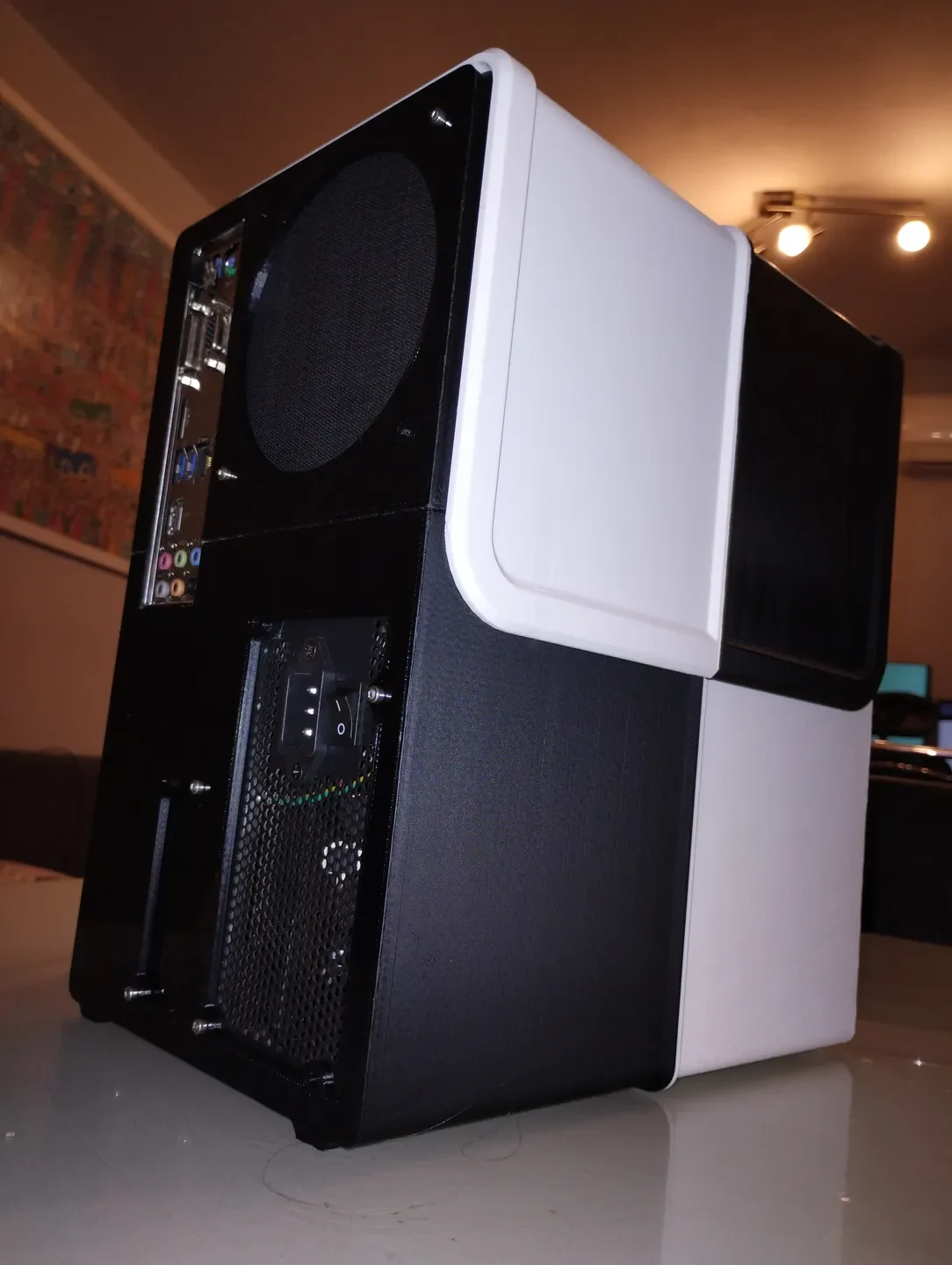

— 288х207х343 мм (ШхГхВ)
— В этот корпус ПК можно установить материнскую плату ATX/mATX с помощью шести возможных монтажных отверстий с помощью резьбовых вставок M3x5,7 мм.
— Совместим с блоком питания ATX,
— два 120-мм вентилятора и
— до 7 дисков (3 при использовании жестких дисков 3,5 дюйма).

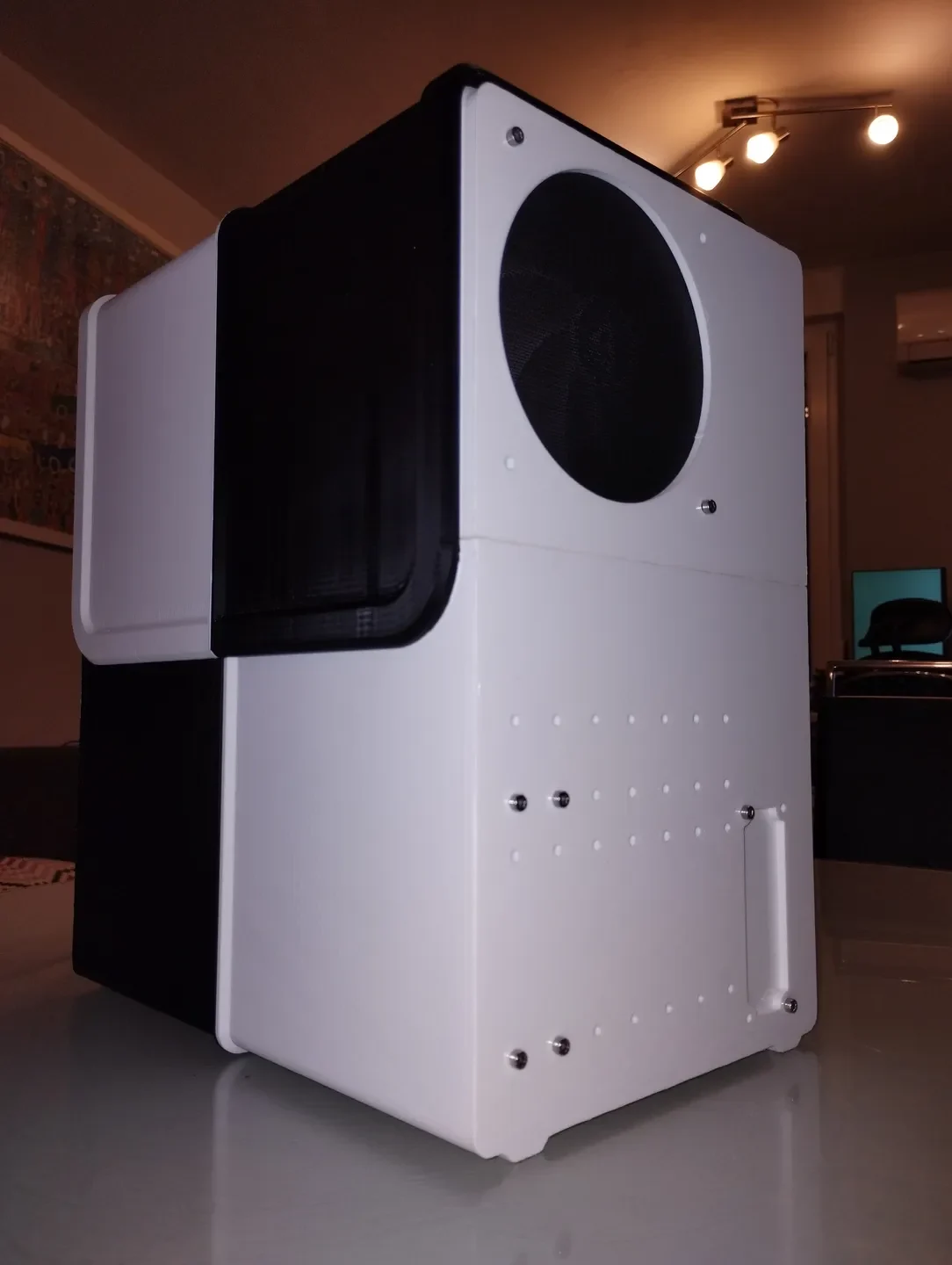

— крышка легко защелкивается на месте с помощью 8 неодимовых магнитов 6х3 мм, а также симметрична, поэтому ее можно переворачивать.

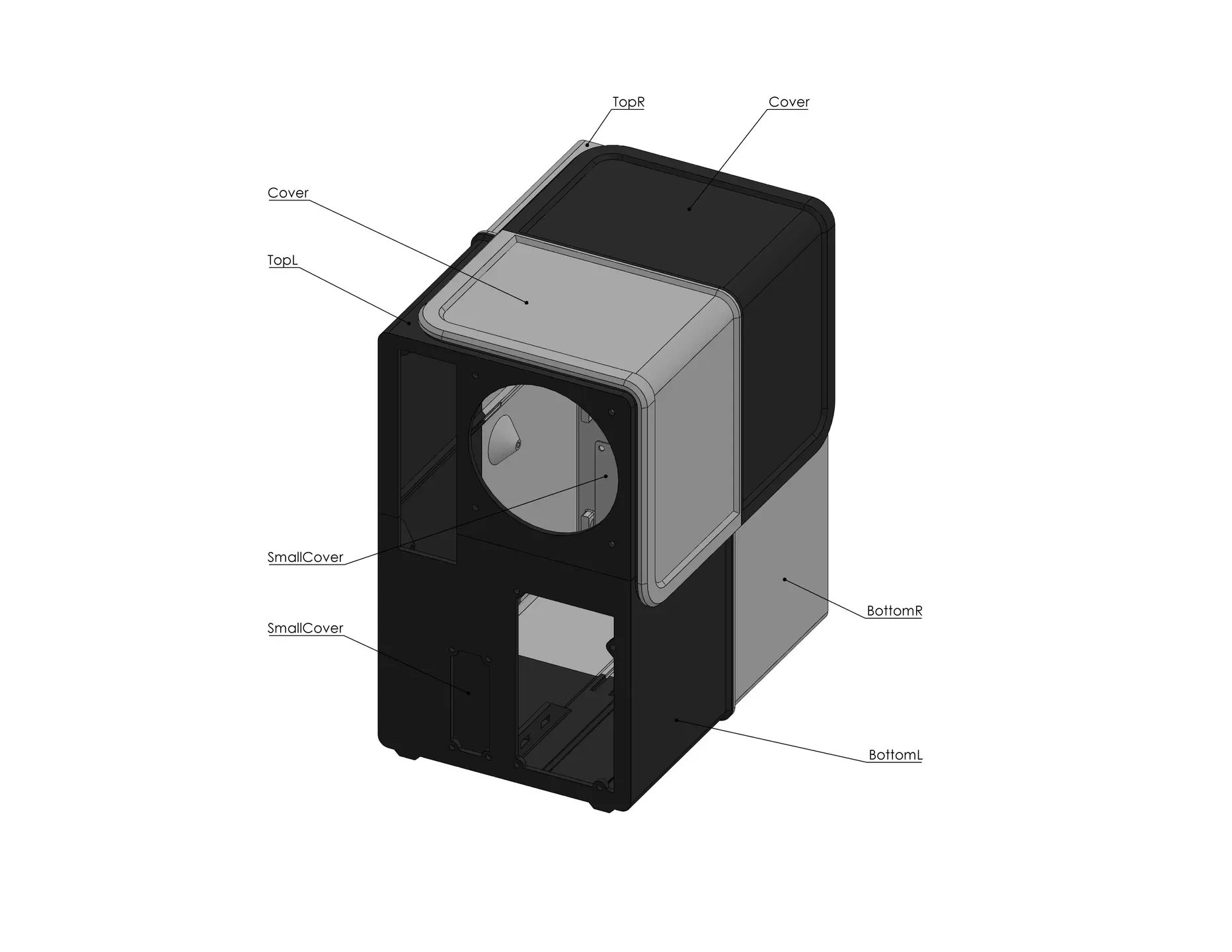

— обе стороны имеют небольшую крышку для возможной будущей панели ввода-вывода и для сокращения времени печати двух самых больших частей
КАК?
— 1 неделя моделирования в SolidWorks и печати небольших фрагментов для проверки дизайна
— 1 неделя печати (время печати: 5-14 часов за штуку = 6 листов и 2 маленькие обложки = всего 52,5 часа)
— 6 резьбовых вставок М3х5,7 нагреты паяльником и запрессованы в шестигранные отверстия (вместо круглых, т.к. они напечатаны вертикально)

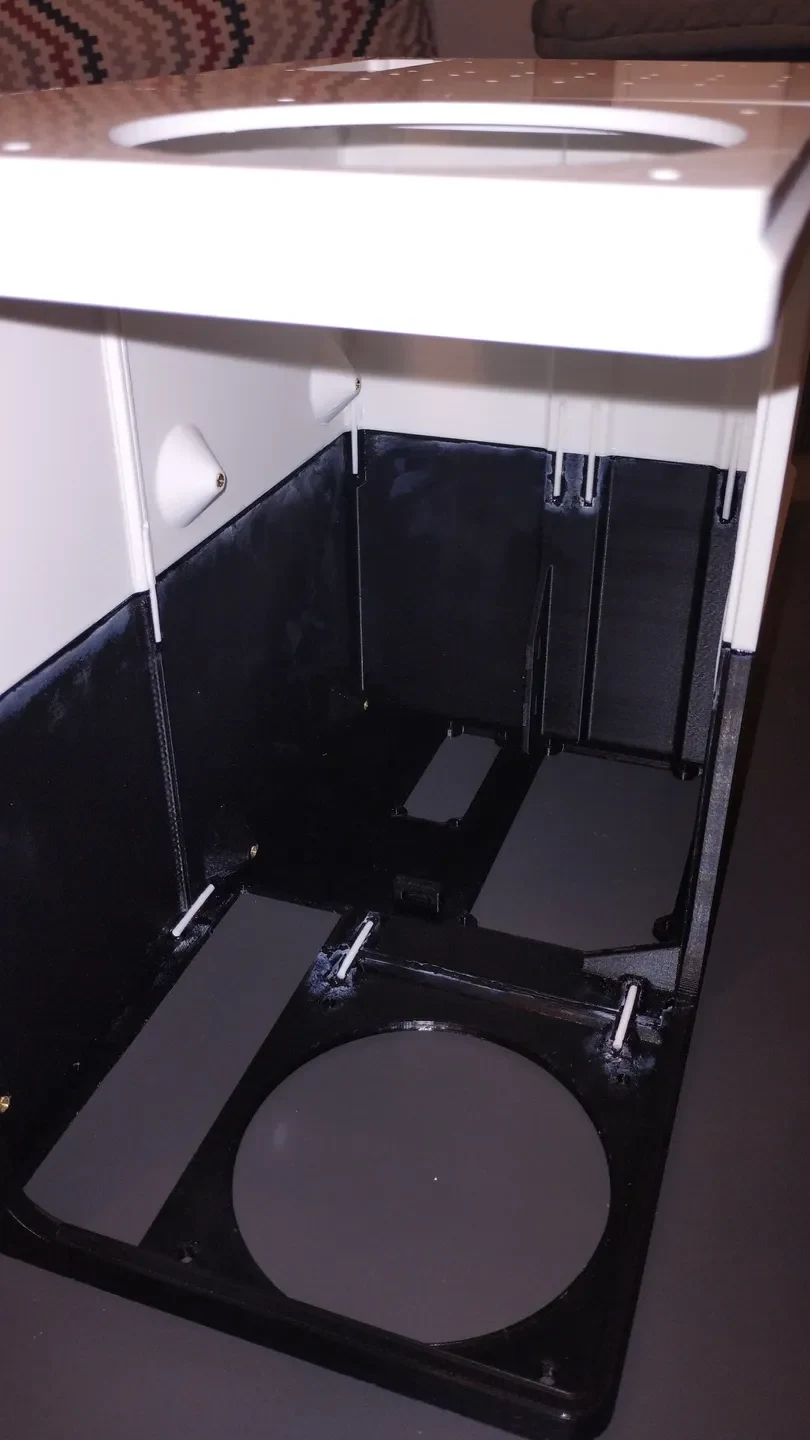

— Две нижние и две верхние части склеены и усилены небольшими кусочками нити (30-40 мм), что также помогает при первоначальном выравнивании. Я использовал Locktite SuperGlue Precision MAX и нить диаметром 2,85 мм (я знаю, что у большинства из вас есть нить 1,75 мм, и я думаю, она должна работать нормально, но вы также можете попробовать что-нибудь еще, например, нейлоновую проволоку для газонокосилки, стержень с резьбой M2-M3 или напечатать маленькие палочки).
— Тем же клеем приклеены 8 магнитов (4 на крышке и 4 на корпусе)
— небольшой выключатель питания приклеен к внутренней части корпуса горячим способом
НАСТРОЙКИ ПЕЧАТИ?
— до краев
— стены: 2 (я использовал 4 для перекрытия, но без заполнения)
— нижние слои: 3
— верхних слоев: 5
— заполнение: 30% (0% на перекрытие)
— поддержка: нет
— сопло: 0,6
— высота слоя: 0,28
— ширина слоя: 0,65
ЧТО ВНУТРИ?
— MBO: MSI Z270-A PRO
-Процессор: Intel G3930
— Оперативная память: DDR4 8 ГБ
— Блок питания: Corsair TX750M
— ВЕНТИЛЯТОР: 2x Арктик F12
— ДИСК: SSD Patriot Blast 240 ГБ + Samsung EVO 850 500 ГБ
ЧТО МОЖНО УЛУЧШИТЬ?
— Я считаю, что лучше всего печатать все детали с 3-4 стенками, я не был уверен, хватит ли мне для этого нити, и тоже хотел немного ускориться. Отделка поверхности неоднородна, и заполнение видно, особенно если угол обзора и освещение идеально совпадают, но, по моему мнению, все равно выглядит круто. Я израсходовал примерно 90% обеих катушек (по 1 кг, черная и белая), нити потратил не много, так как даже не кал��бровал настройки печати.
— Я допустил ошибку при моделировании и оставил «плечо» под областью жесткого диска, что мешает мне использовать 3 жестких диска размером 3,5 дюйма (видно на изображениях), но я использую только твердотельные накопители и исправил это в 3D-модели, поэтому STL можно печатать.
— Качество далеко от идеального, но собирать было так весело, и мне это нравится.
ПОЧЕМУ НЕ БОЛЬШЕ КАРТИНОК?
почему бы не сделать еще и таймлапс?
https://imgur.com/a/Y4HzkBF
Редактировать 06.01.2023.: заменил BottomR на новую версию. Старая версия подойдет, но в новую подойдет БП длиной до 180 мм (вместо 150 мм). Если вам по какой-то причине все еще нужна старая версия, напишите мне.
