Разделенный чехол для клавиатуры......

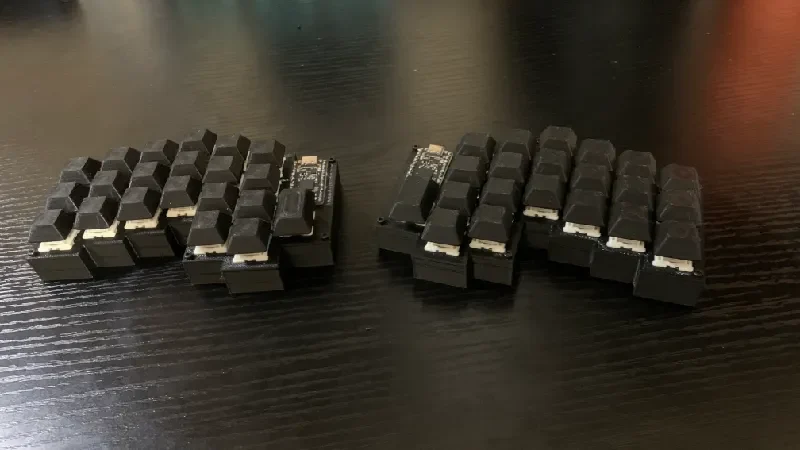

Это разделенный чехол для клавиатуры, который я разработал.
Она разработана с учетом микроконтроллера nice!nanov2 и предназначена для сборки вручную. Я сделал это в рамках проекта по созданию беспроводной клавиатуры, напечатанной в основном на 3D-принтере.
Если вы хотите сделать эту клавиатуру самостоятельно, вот список деталей:
12 саморезов м2х6мм
42 диода 1N4148
42 клавишных переключателя (я использовал Glorious Pandas)
2 микроконтроллера Nice!Nanov2
14 перемычек для подключения строк/столбцов к контактам
38 колпачков для клавиш размером 1u
2 колпачка клавиатуры размером 1u для указательных пальцев
2 колпачка для клавиш размером 1,5 ю.
Модели кейкапов можно найти в моем профиле и распечатать.
Если вы решили сделать эту клавиатуру самостоятельно, рекомендую посмотреть проект zmk для прошивки. В качестве основы для этого дизайна я использовал угловой профиль.
Стены и пластина довольно тонкие, поэтому я рекомендую использовать 100% заполнение, иначе будет предпринята попытка заполнения только одного слоя.
Для пластины просто распечатайте еще одну, перевернутую, для подходящего случая.
