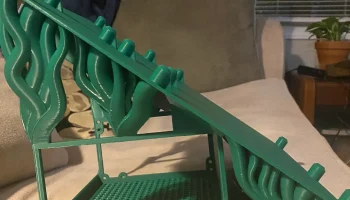

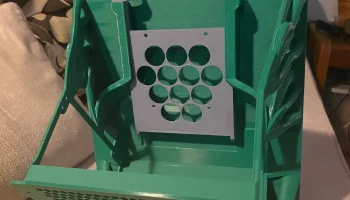

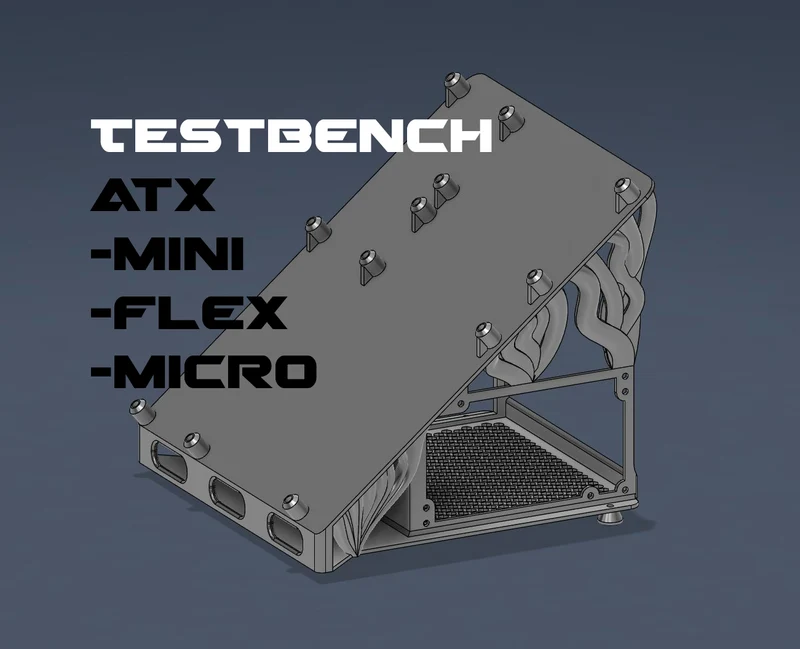

TestBench для материнских плат ATX, Micro, Flex и Mini......
Описание

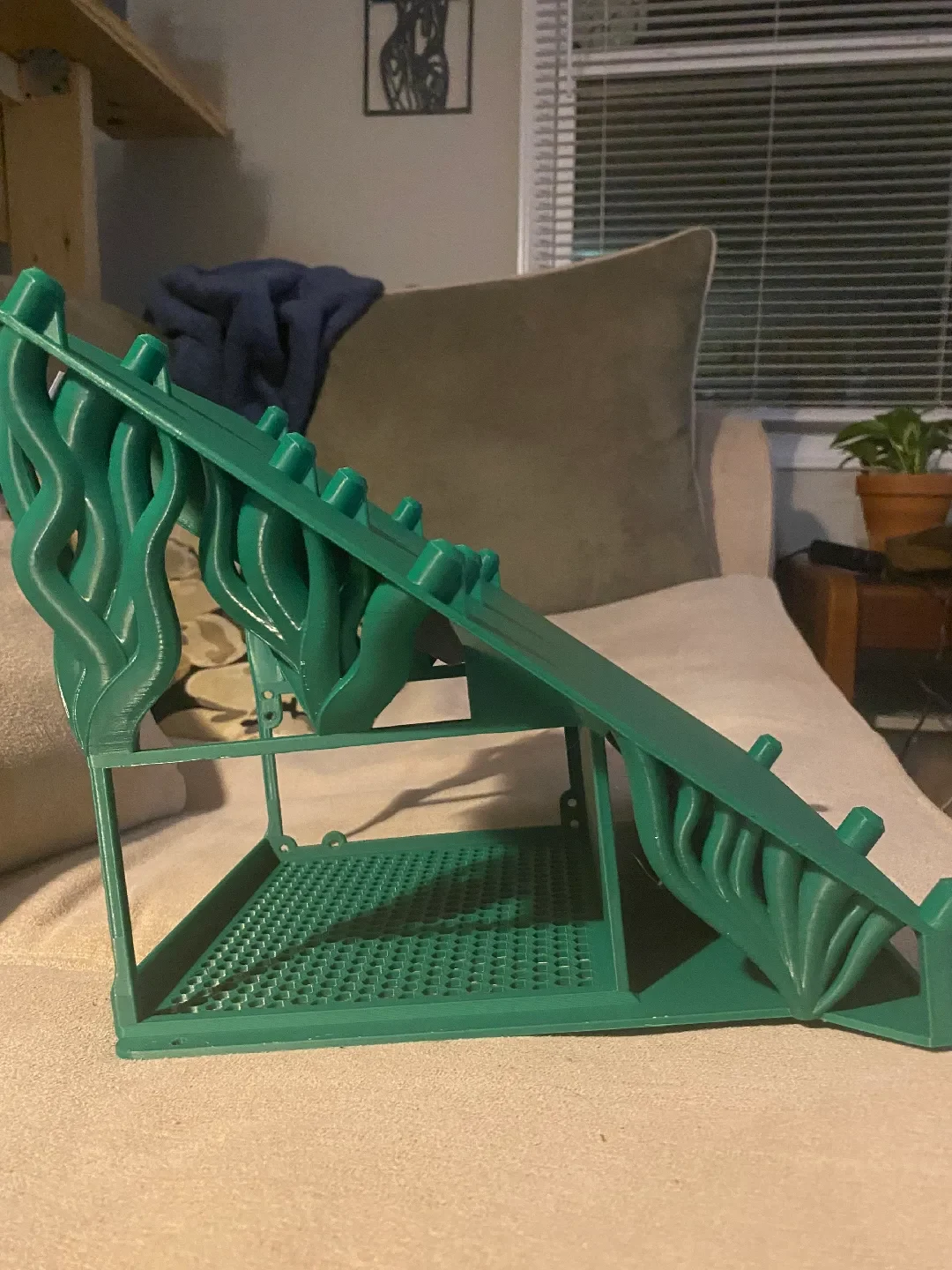

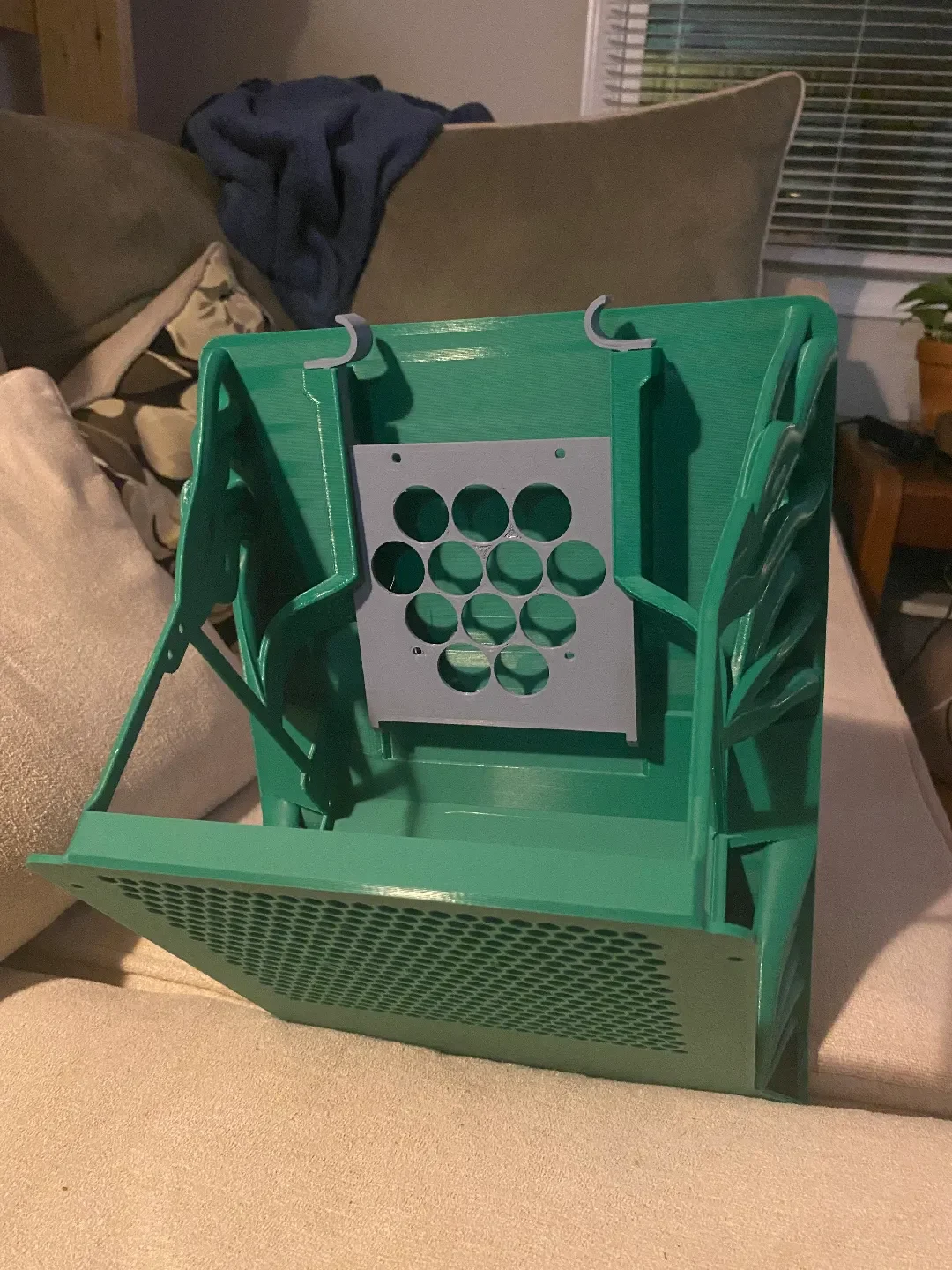

Это тестовый стенд для печати* для тех, кому нужна платформа для легкого доступа, замены и диагностики оборудования на своем ПК. Вместо корпуса эта подставка для материнской платы позволяет легко менять процессор, графический процессор или оперативную память. Тестовый стенд оснащен слотом для жесткого диска с возможностью горячей замены. На тестовом стенде имеются стойки для материнских плат ATX, Micro-ATX, Flex-ATX и Mini-ATX.
*требуются латунные термофиксируемые вставные гайки M3 и винты M3 с закругленной вершиной (в идеале те, которые идут в комплекте с корпусом компьютера или материнской платой)
Перед печатью: потратьте некоторое время на измерение компонентов вашего компьютера (в частности, блока питания), а затем зайдите в Bambustudio и сравните размеры с помощью измерительного инструмента. Компьютерные детали должны быть стандартизированы, и я приложил все усилия, чтобы обеспечить пространство для маневра, но я обнаружил, что всегда лучше проверить трижды и распечатать один раз, чтобы сэкономить время и, самое главное, нить.
ВАЖНО
Несмотря на настройки прилагаемого профиля печати, он не доделывался и не тестировался на А1, делался на х1-карбоне. Тем не менее, я не вижу проблем с объемом сборки и печатью на формате A1 (оставьте комментарий/сообщите нам, если у вас все получится!). Но если вы хотите печатать на устройствах серии x1 или P1, вам необходимо изменить несколько настроек принтера, чтобы это произошло.
Makerworld не позволяет загружать профили печати с отредактированными настройками принтера, в противном случае я бы загрузил этот профиль сюда, чтобы избавить вас от всех хлопот (если кто-то знает, как обойти эту проблему, дайте мне знать!).
Будьте осторожны при изменении фактических настроек профиля печати! Это массивный отпечаток, и для нег�� требуется определенная ориентация, чтобы избежать столкновений, а также окрашенные опоры, чтобы не выходить за пределы объема печати.
Настройки принтера, которые необходимо изменить:
Том сборки серий x и p1 имеет небольшую зону исключения в переднем левом углу. Эта область предназначена для защиты рычага резака нити во время использования с AMS. Для печати тестового стенда нам нужен доступ ко всему объему сборки в направлении x&y. Чтобы получить доступ ко всей области x&y, следуйте инструкциям в этой статье bambu wiki.
Нам не нужно беспокоиться об ограничениях по высоте по оси Z, но при таком высоком отпечатке всегда полезно убедиться, что под рабочей пластиной нет мусора от предыдущих отпечатков.
После доступа ко всей площади рабочего стола пользователи x1 и p1 должны использовать функции автоматического поворота и автоцентрирования, чтобы убедиться, что отпечаток находится в правильной ориентации. Он должен соответствовать ориентации прикрепленного профиля печати A1.
Сборка испытательного стенда

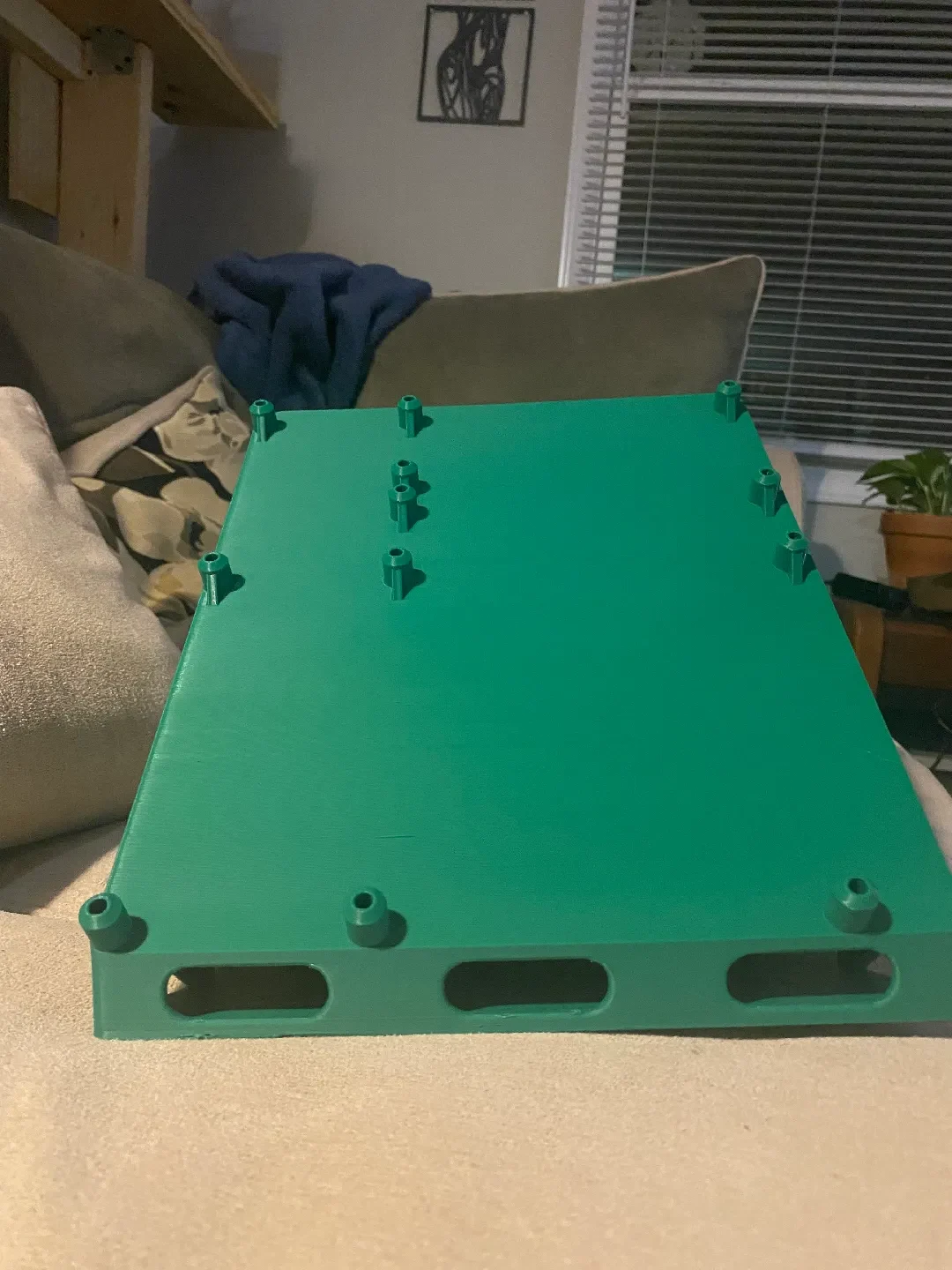

После распечатки тестового стенда и удаления опор пришло время взять паяльник и термофиксирующие вставки M3. На фотографиях я установил термовставки в каждую стойку для проверки, но вам этого не рекомендую! Вместо этого устанавливайте в стойки только те тепловые вставки, которые соответствуют размеру вашей материнской платы! Риск короткого замыкания или столкновения под платой, даже при наличии стандартизированных мест для стоек материнской платы, — это просто не то, о чем я знаю достаточно, чтобы рекомендовать тот или иной вариант. Но, не добавляя их, вы останетесь в большей безопасности и сможете сохранить термофиксированные вставки для других проектов. — Хорошая новость в том, что до сих пор у меня не возникло проблем с установкой всех термофиксирующих вставок. -
Включите паяльник и установите его на средне-высокий уровень или, если у вас есть контроль температуры, 275-325 °C.
Медленно надавите на вставку терморегулирующего винта, пока она не будет заподлицо с опорным штифтом материнской платы.
Старайтесь держать вставку для термофиксации строго перпендикулярно плоской пове��хности испытательного стенда. Это можно сделать, стараясь держать паяльник перпендикулярно испытательному стенду.

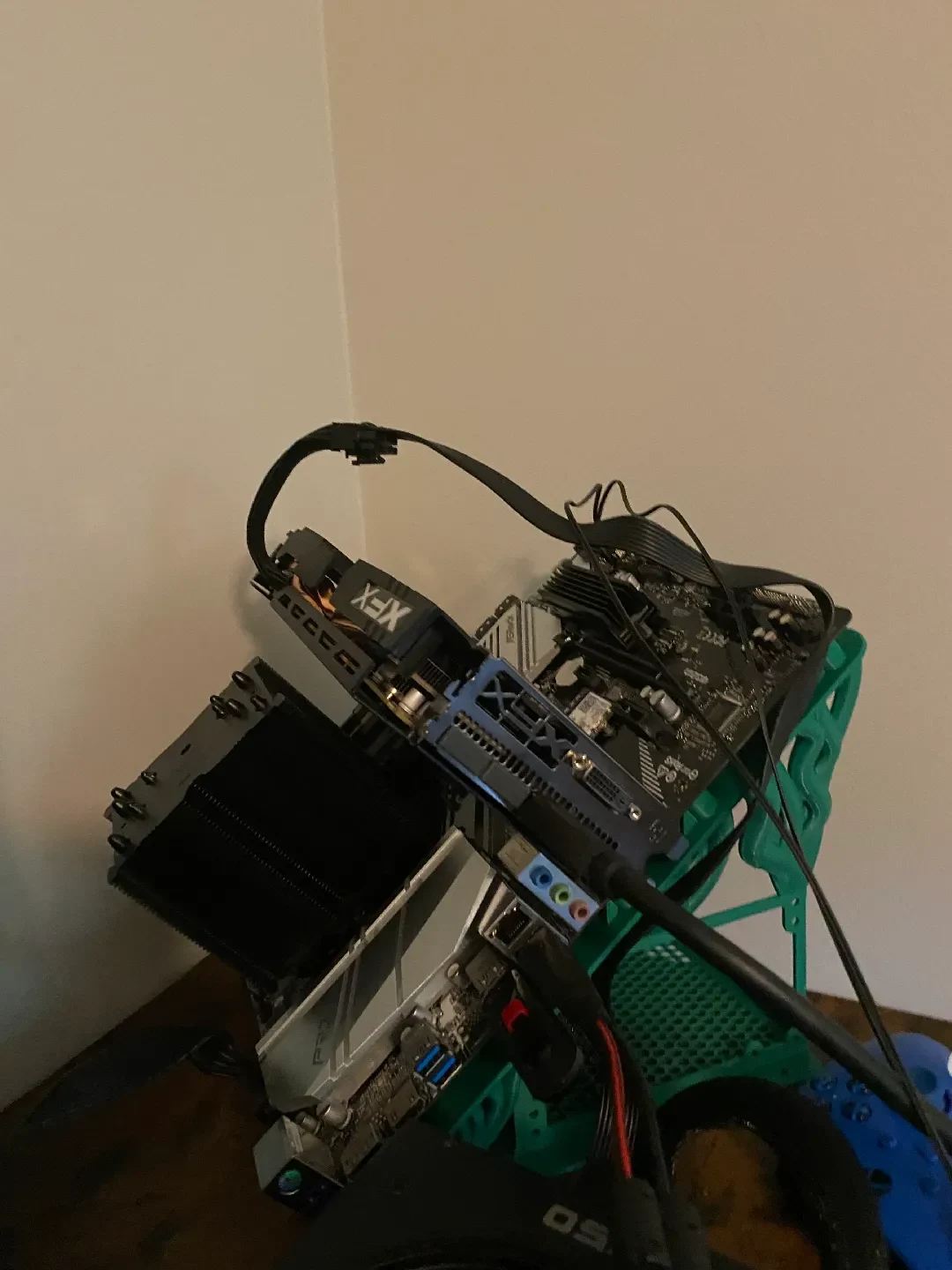

ПРИМЕЧАНИЕ. В зависимости от того, насколько велик и тяжел ваш графический процессор, просто болтаться на ветру может быть неразумно и не стабильно. Используйте на свой страх и риск. Если у кого-то есть идеи о том, как его включить, или есть опыт работы с геометрией креплений/кронштейнов графического процессора, оставьте комментарий.
