Грипсы для GPD Win Max 2 (6800U)

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ: Рамка для ручек довольно тугая, и одна из петель может задевать порты USB или SD-карты, когда вы надеваете рамку. Его также немного сложно снять, поэтому мне приходится нажимать большим пальцем на выступы рядом с джойстиком с левой стороны. Будьте осторожны, надевая и снимая его, я сделал его плотнее, чтобы надевать и редко снимать. С прикрепленными джойстиками его еще труднее снимать и снимать, так что… Если вы наденете его и приклеите джой��тики, есть ненулевая вероятность, что вы разрежете PLA, чтобы снять его. Джойстики также имеют тенденцию прилегать намного свободнее, прежде чем устанавливать их на ноутбук, поэтому проверьте посадку как на устройстве, так и вне его, прежде чем шлифовать что-либо подобное.

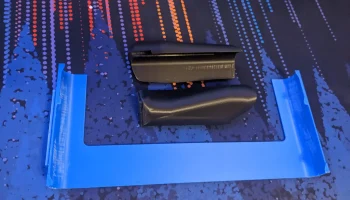

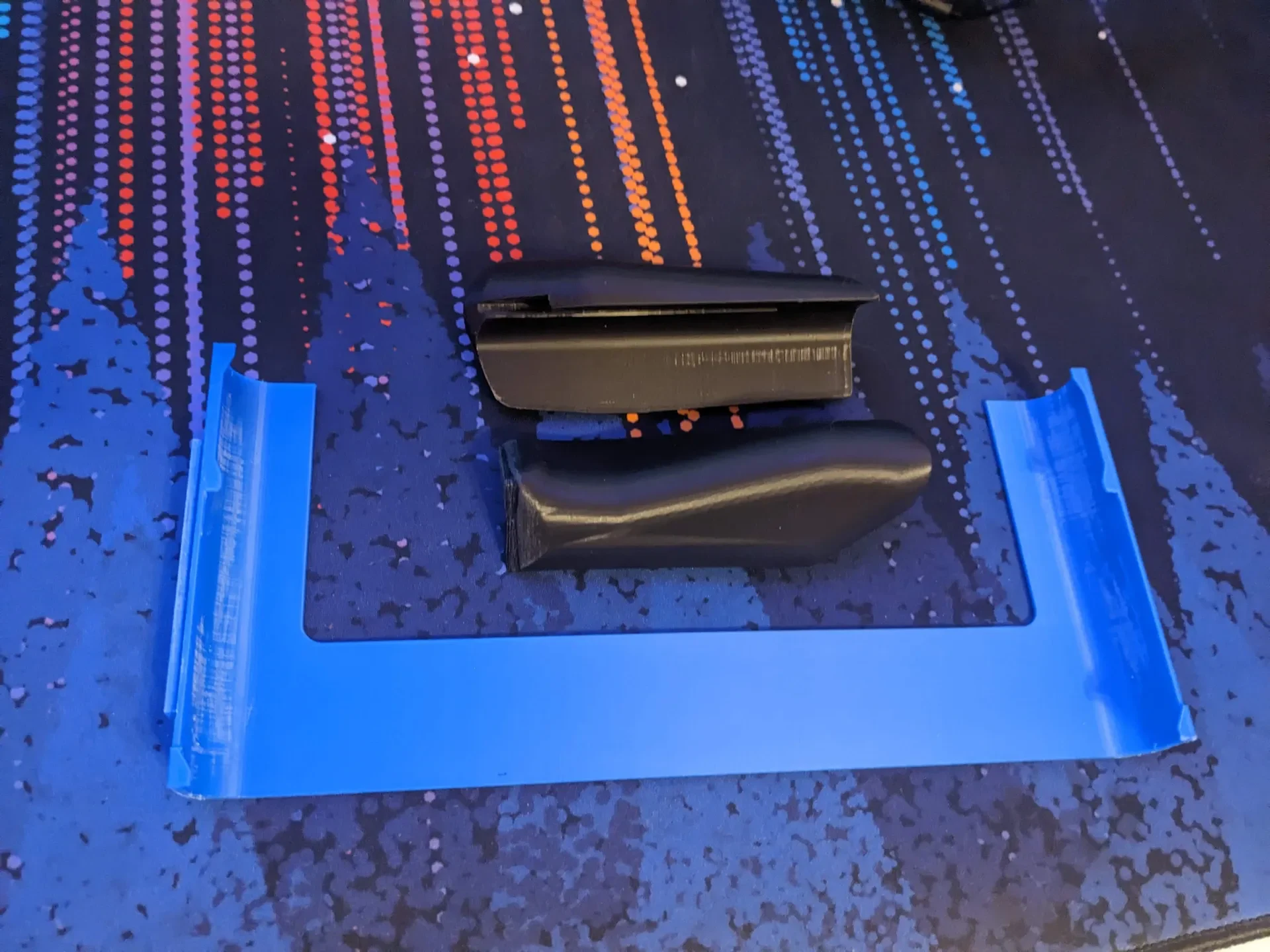

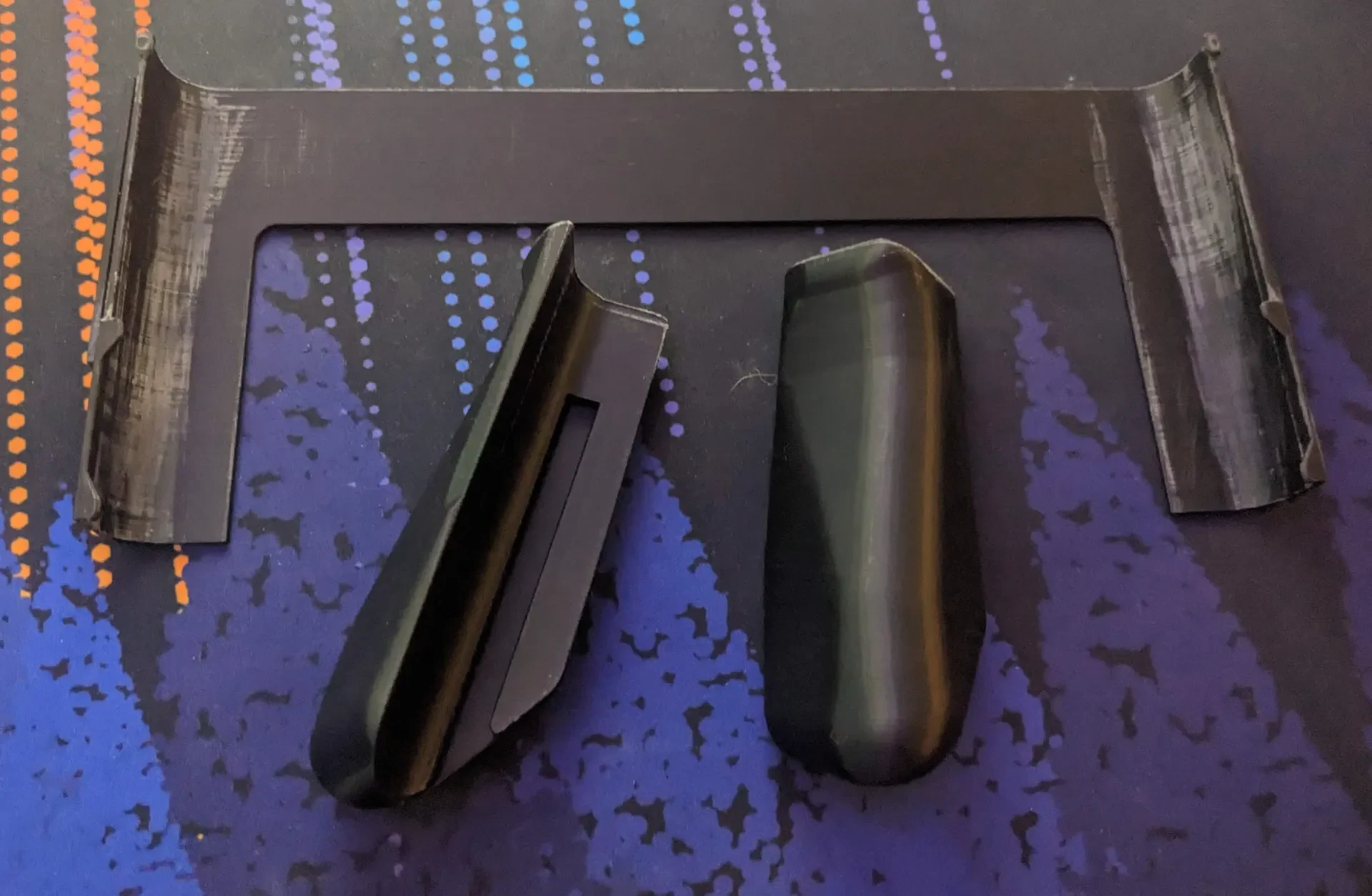

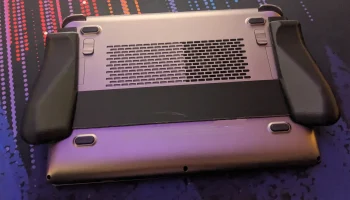

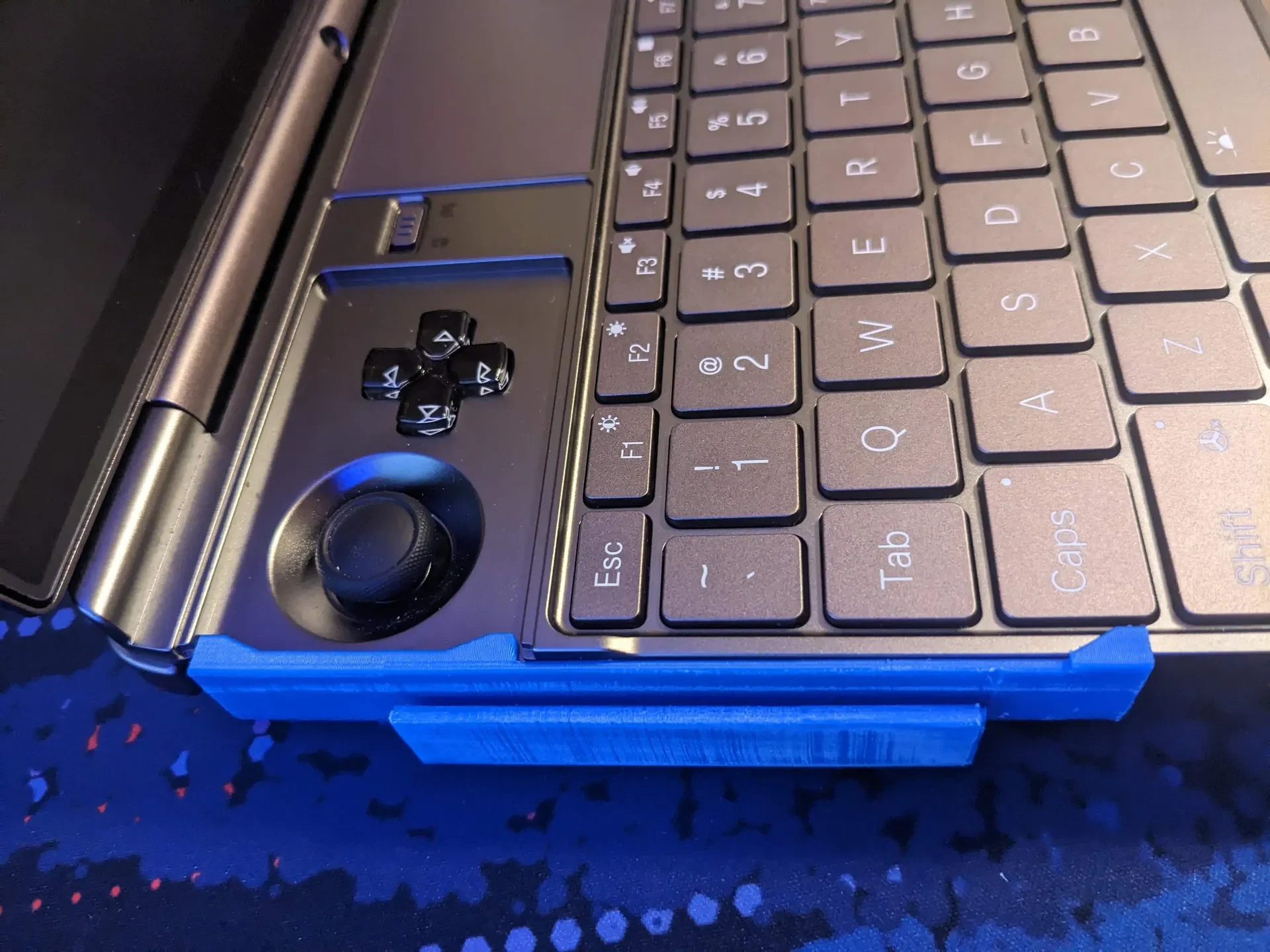

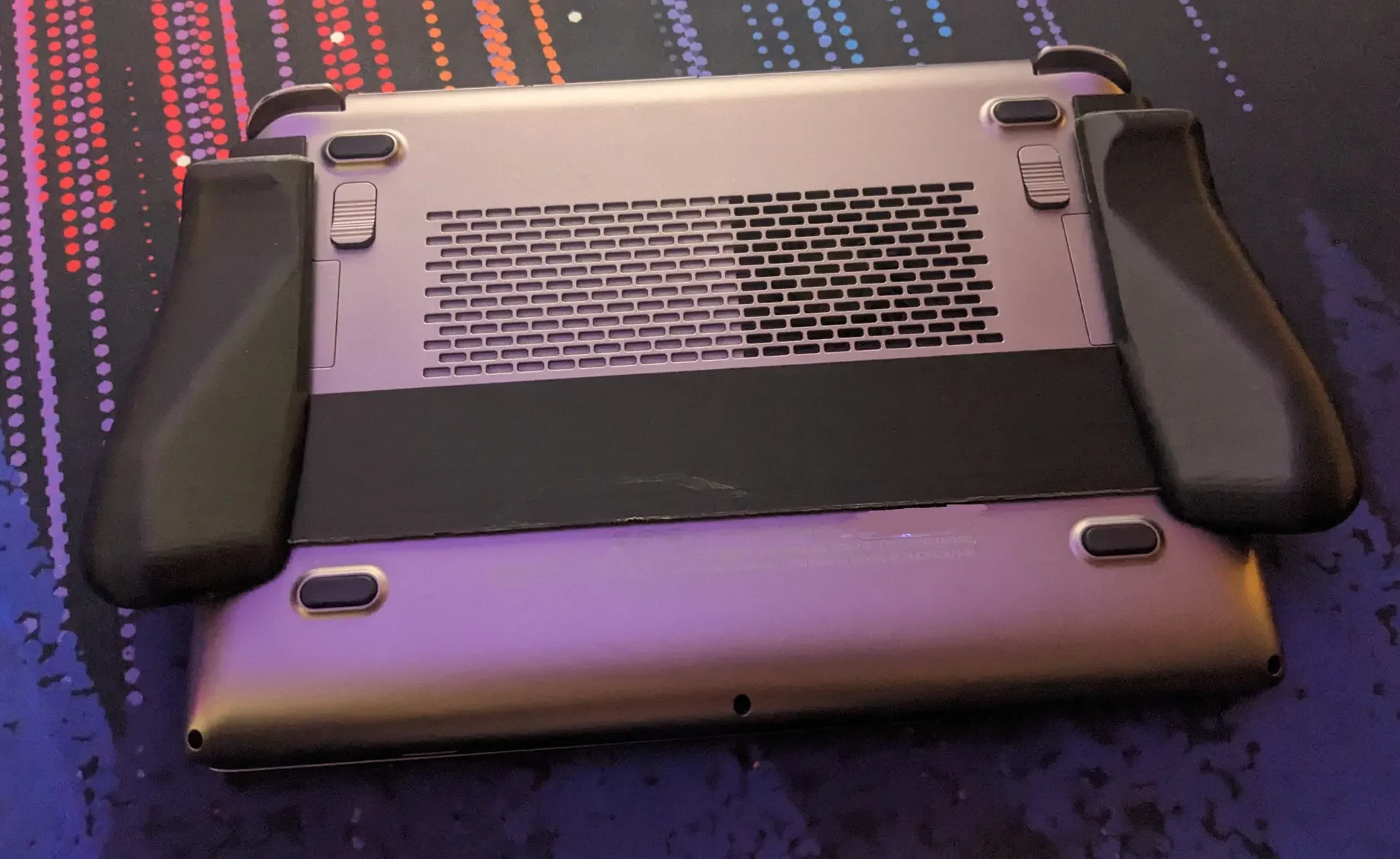

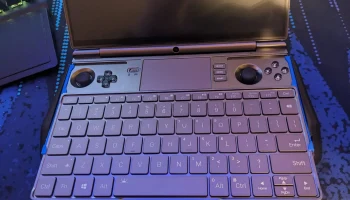

Удобно и непреднамеренно, что все изображения V1 имеют черную нить, а изображения V3 — синие, на случай, если вам интересно, что есть что.

___________________________________________________________________________________________________

Поэтому я взял прекрасную модель, собранную Токефирстеном, отрезал нижнюю половину и добавил еще одну причудливую штуковину возле кнопок и джойстика. Я также немного изменил форму вкладок. Я также уменьшил высоту выступов элементов управления, чтобы рамка ручки плотнее прилегала к устройству, и немного ослабил направляющие, чтобы мне было легче снимать и снимать ручки контроллера. Похоже, что допуски во многом зависят от отпечатка, поэтому подготовьте наждачную бумагу или клей в зависимости от того, слишком ли они свободны или туги.

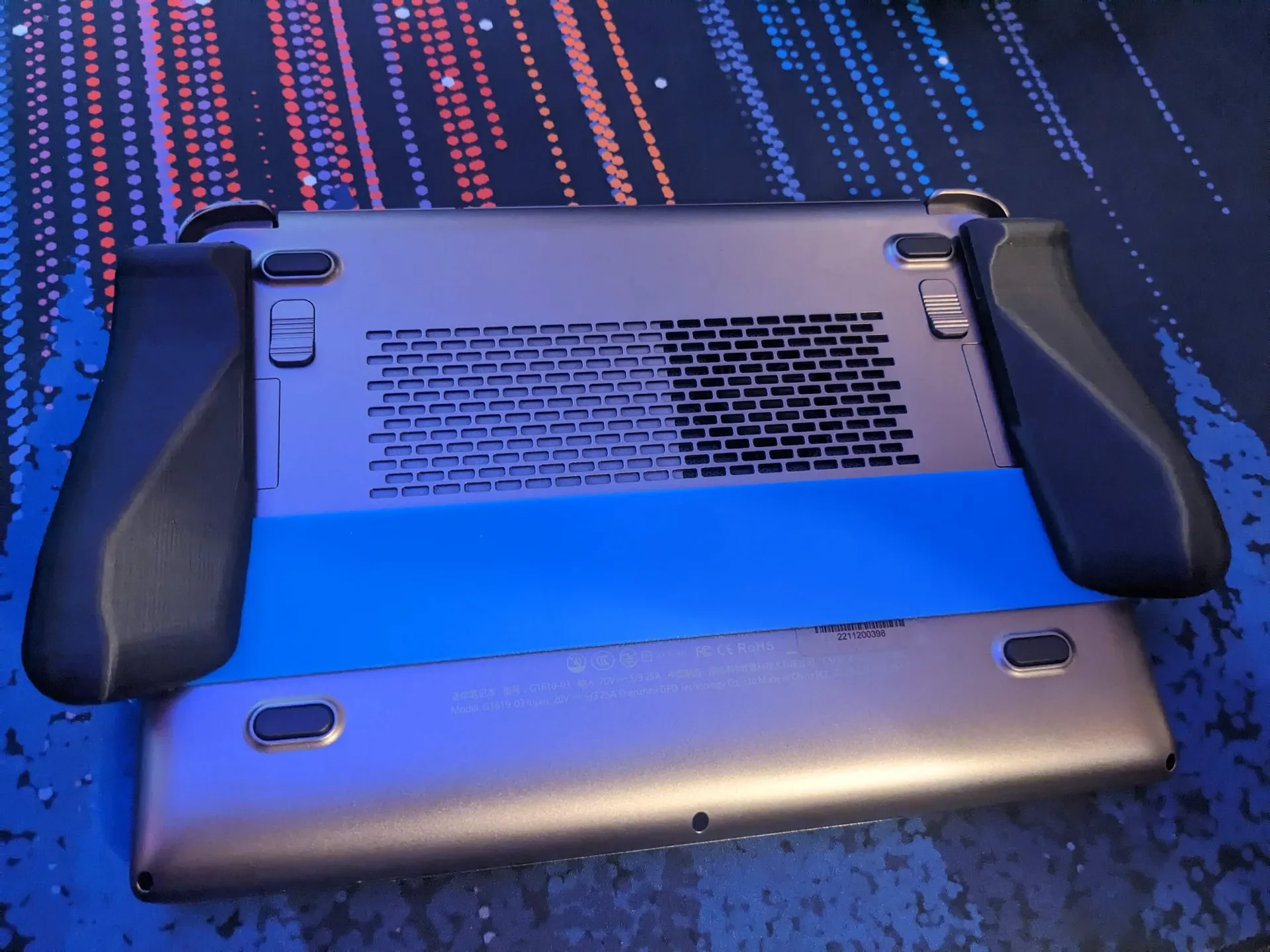

Что касается контроллеров, я сделал их длиннее и немного сдвинул заднюю часть (прилегает к задней части ноутбука), чтобы она не мешала кнопкам задней панели ноутбука.

Это мой первый опыт 3D-моделирования чего-либо, и я просто выдавил грани и удалил некоторые вершины в блендере, поэтому, если ч��о-то странное или сделано неправильно, пожалуйста, дайте мне знать, чтобы я мог изучить и исправить это в следующий раз :)

PLA, заполнение 20% (в любом случае заполнения не так уж и много), высота слоя 0,2 мм. Обязательно используйте опоры для выступов и направляющих и распечатайте контроллеры в перевернутом виде (слотами вверх), чтобы им не требовались опоры для направляющих (я уже перевернул их, но просто чтобы вы знали, почему).

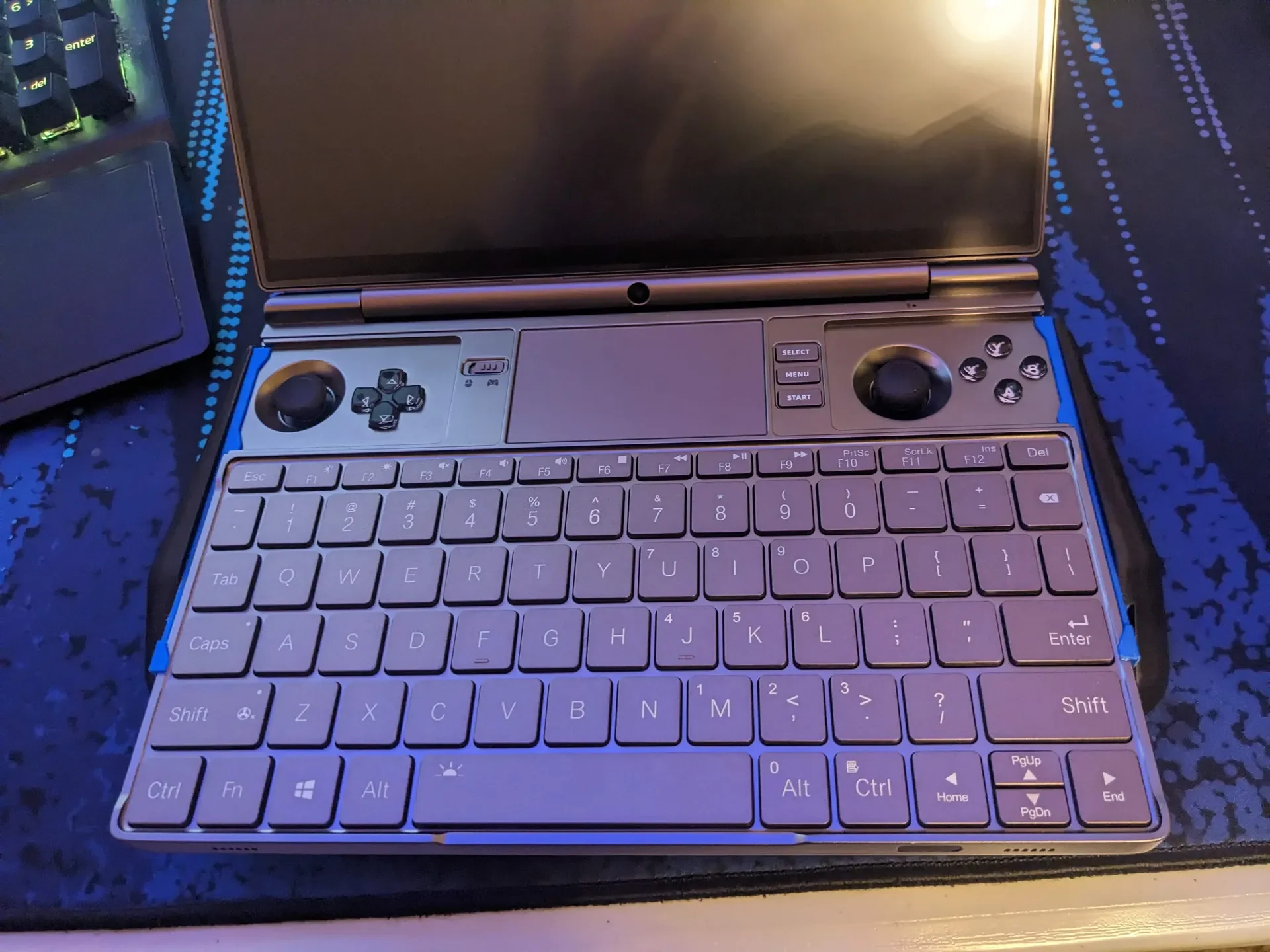

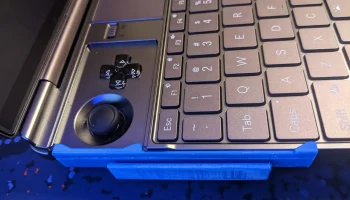

Сюда входят боковые порты USB, SD/MicroSD, SSD и сотовой связи. При этом динамики, кнопка питания, вентиляторы, резиновые ножки и т. д. остаются открытыми. Это также оставляет все задние порты открытыми и свободными. V3 позволяет надевать магнитные крышки контроллера. Пока V1 работает, они сидят на печатной рамке на долю миллиона выше. По-прежнему магнитно прилипает, но, к сожалению, не смывается. Итак, V3 находится на одном уровне.

________________________________________________________________________________________________________________

Изменения версии:

V2 — об этом мы не говорим… Я сделал много ошибок, изучая блендер, и медленно его убил, поэтому начал заново и переделал много изменений для V3.

V3 — зажимы тоньше, направляющие немного лучше допускаются, но вам, вероятно, все равно понадобится шлифовка или клей, в зависимости от вашего конкретного принтера, просто помните, что надевать и снимать ручки сложнее, когда рамка находится на устройстве, хотя в этой версии я могу снять рамку с надвинутыми ручками, это просто довольно сложный процесс.

Добавили полосу между двумя верхними зажимами для большей поддержки и сделали нижний зажим таким же, как два других, с наклоном. Я поднял направляющие, поэтому ручки контроллера теперь сидят почти заподлицо с верхней частью рамы, и мне удобнее нажимать на спусковые крючки. Я также действительно много измерял и чистил модель блендера и придумал, как отразить ее, чтобы на этот раз я мог обещать, что на этот раз она будет симметричной (вероятно, не подавайте на меня в суд). Если кому-то интересно, расстояние между направляющей и поверхностями захвата контроллера составляет около 0,2 мм, что, как я обна��ужил, приводит к тому, что посадку трудно надеть и снять, но в результате она не скользит, когда вы играете на ноутбуке. Если вам нравится более свободная посадка и вы не против, чтобы она скользила, если держать ее за
