Вертикальная подставка Lian Li A3-mATX

Эта модель была оптимизирована для BambuLab X1C с помощью Bambu Studio. Оригинальные файлы для печати можно найти в моем сообщении на MakerWorld.

Благодарим PandaN на MakerWorld за технику нанесения древесной текстуры. Посмотрите их процесс здесь.

Если вам нужно часто получать доступ к портам вашего ПК, этот мод не для вас. Однако, если большинство ваших периферийных устройств являются беспроводн��ми или к ним не требуется частый доступ, этот модный чехол сэкономит много места на столе и будет выглядеть великолепно!

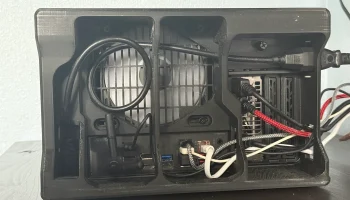

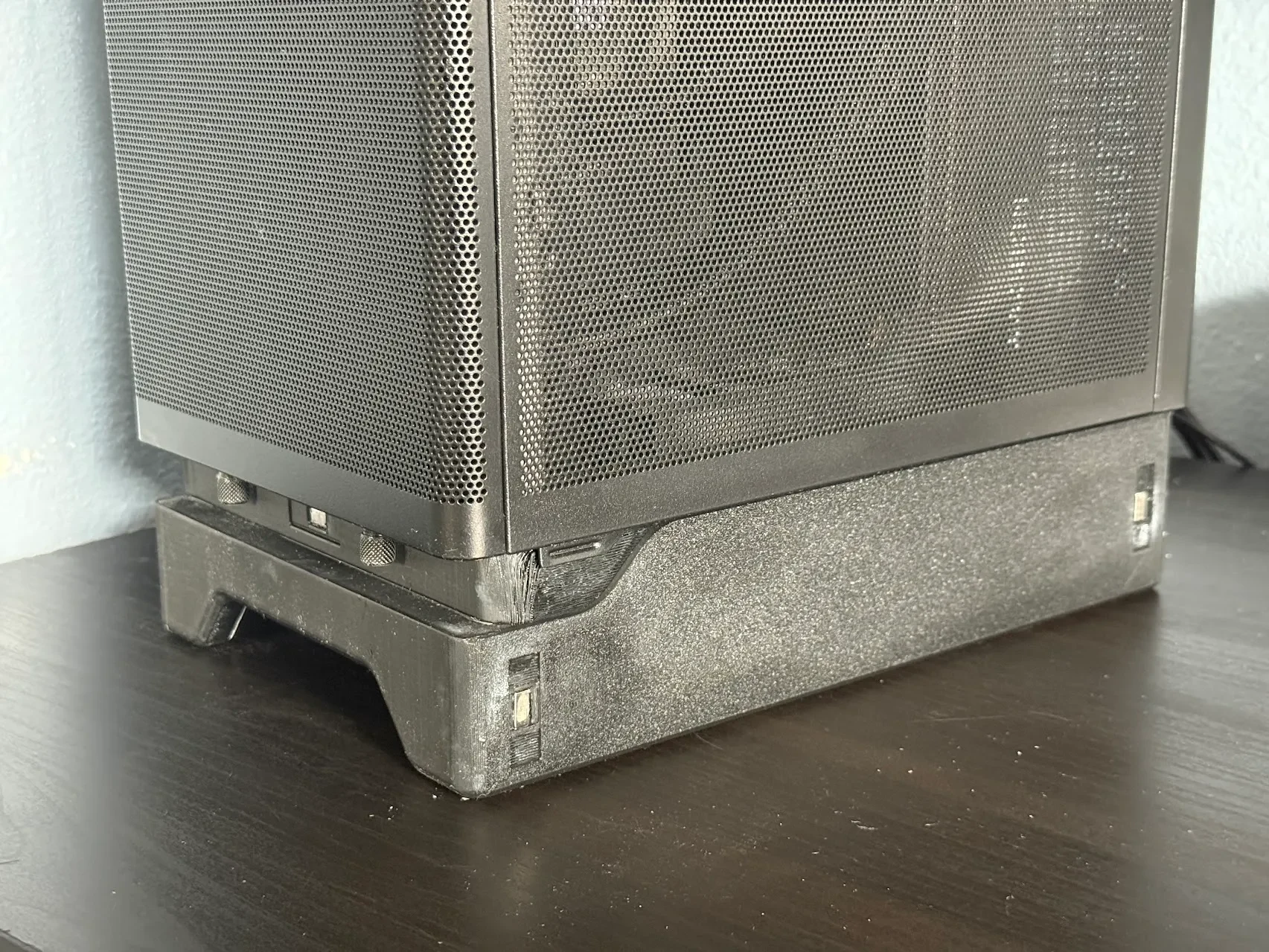

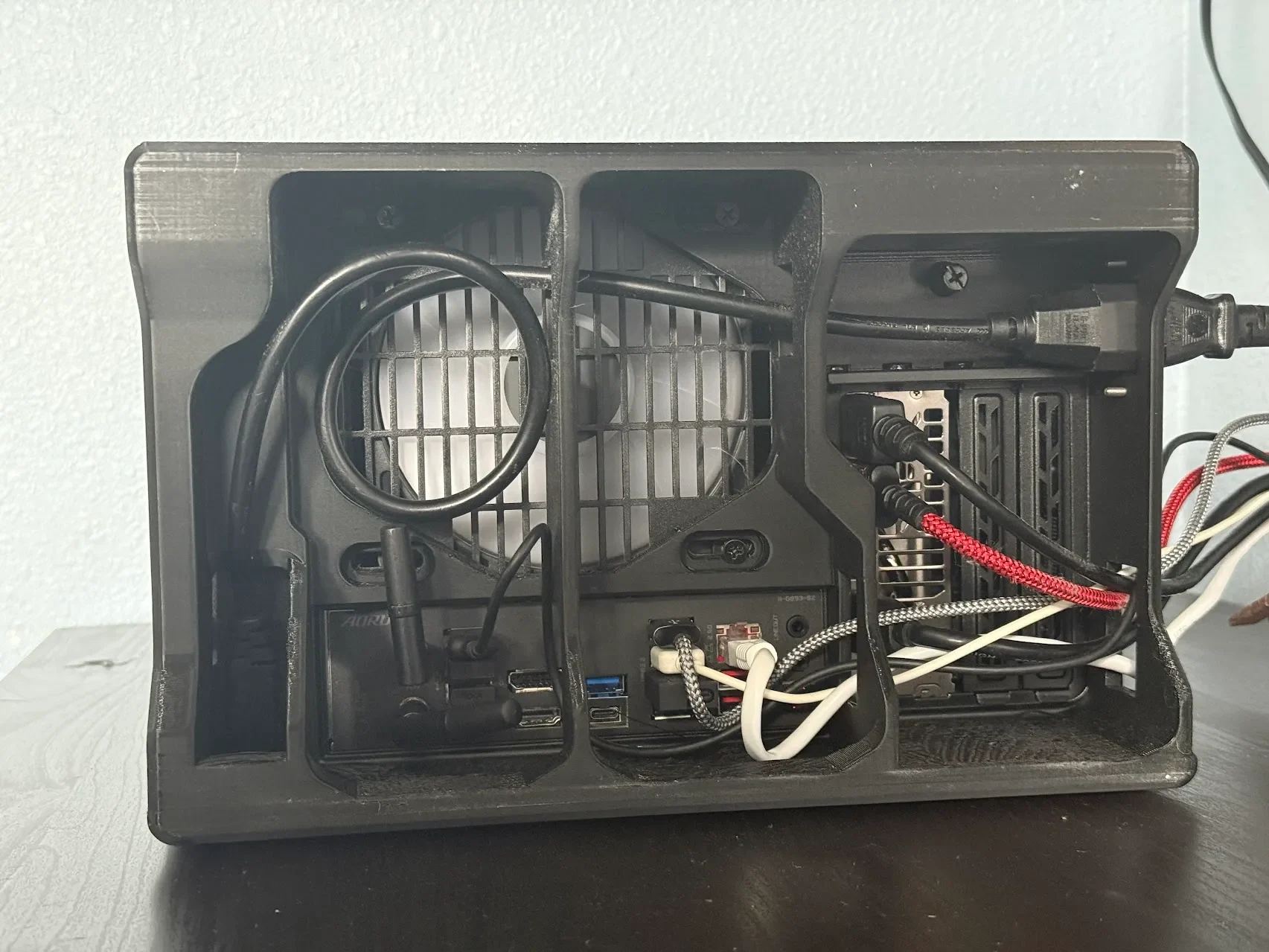

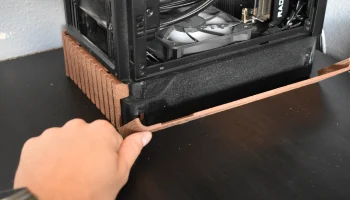

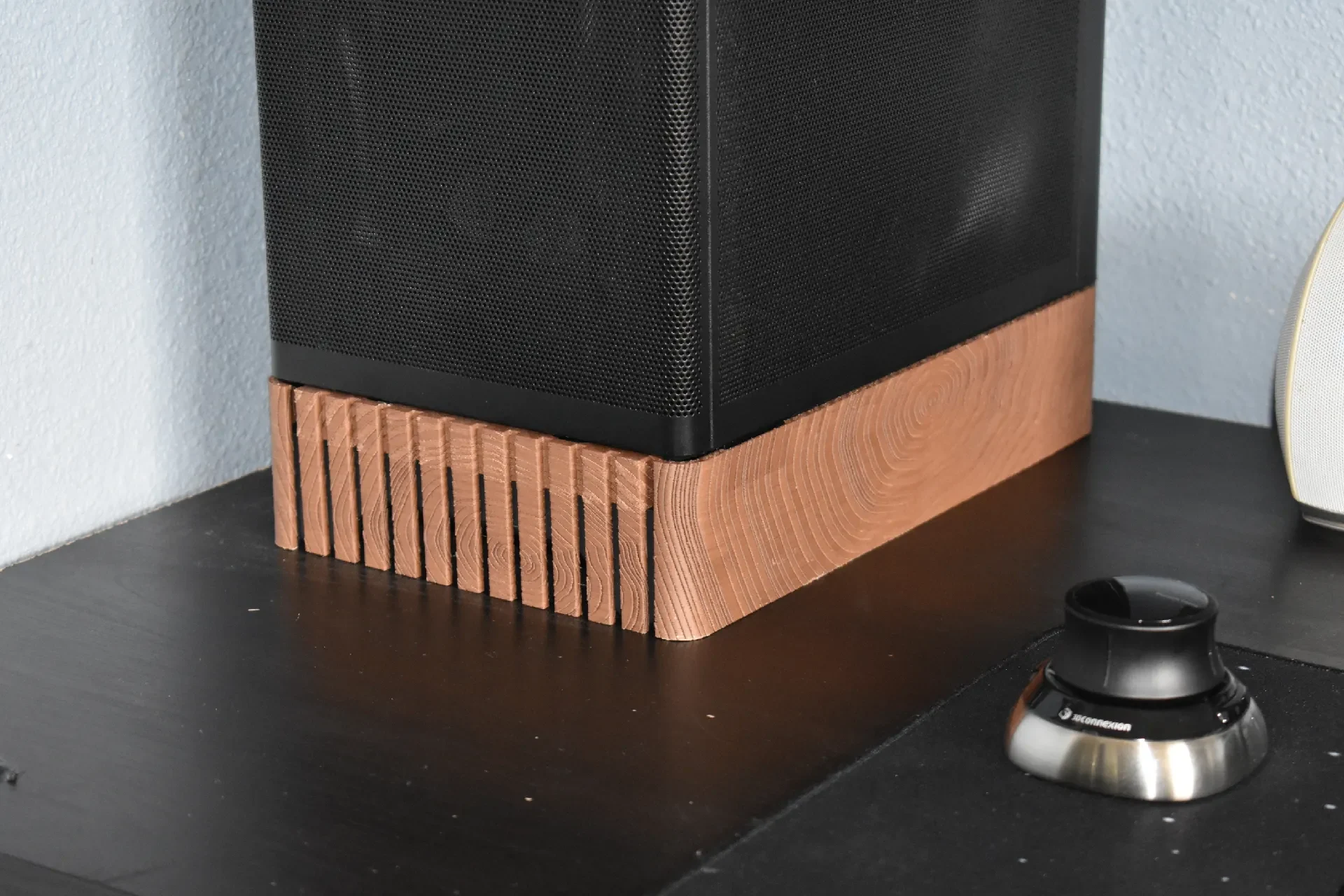

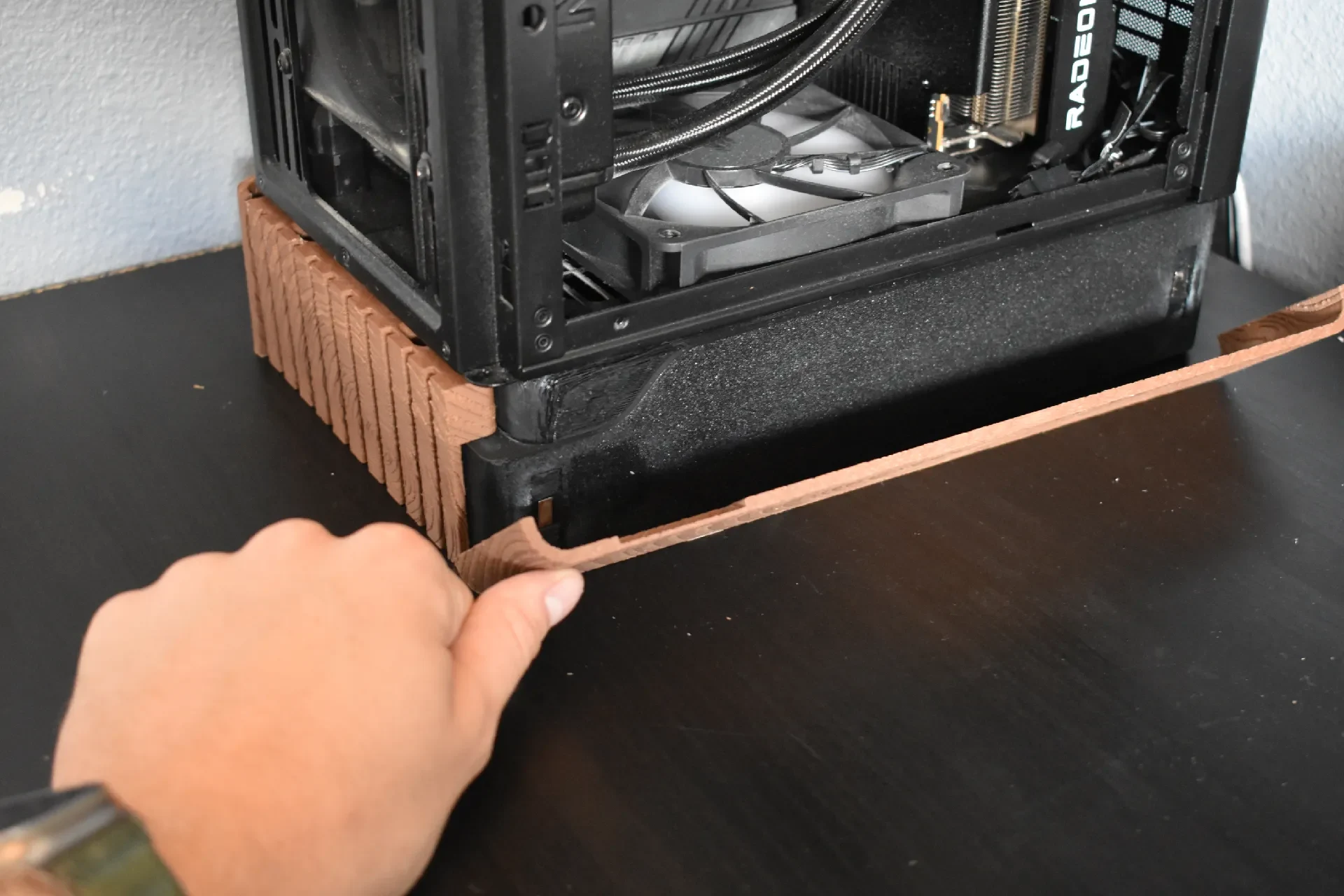

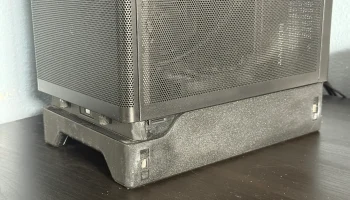

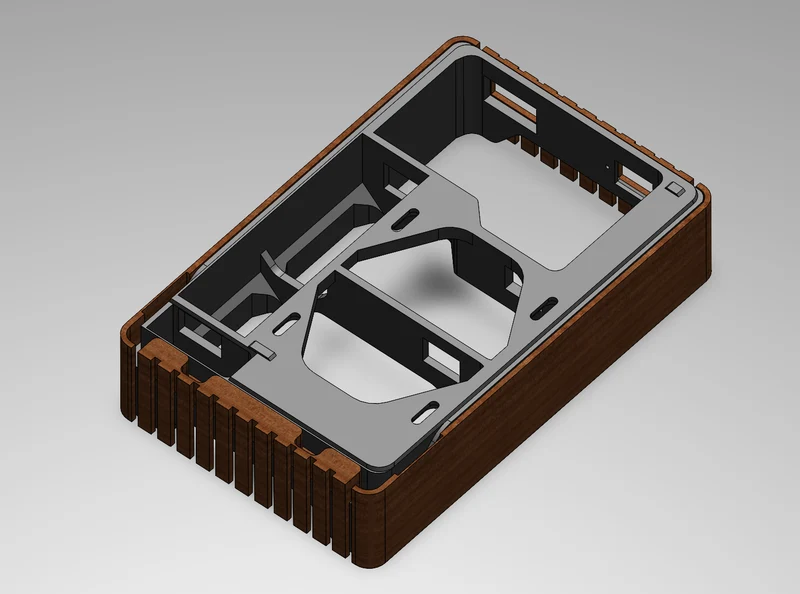

Эта вертикальная подставка состоит из 5 печатных частей и нескольких основных элементов оборудования. Основание крепится к задней части корпуса Lian Li A3 с помощью тех же винтов, что и задний вентилятор корпуса. Четыре боковые панели, стилизованные под деревянную переднюю панель А3, крепятся к основанию с помощью магнитов, вклеенных в углы. Чтобы получить доступ к портам в нижней части корпуса, просто снимите боковые панели и наклоните корпус на столе. Все панели корпуса можно снять, просто сняв боковые панели.

Поток воздуха через этот корпус уже отличный, и мое тестирование не выявило заметного увеличения шума или температуры из-за этого мода. Было принято решение закрыть как можно меньше вентиляционных отверстий. Я рекомендую использовать задний (теперь нижний) вентилятор корпуса в качестве приточного воздуха.

ВНИМАНИЕ: модифицируйте корпус на свой страх и риск (и гарантия аннулируется)! Я не могу нести ответственность за любой ущерб, причиненный вашему делу. После 7 итераций дизайна я уверен в этом дизайне и ежедневно запускаю его на своем столе. Пользуюсь 4 месяца без проблем. Ваш пробег может отличаться!
ПРИМЕЧАНИЯ:
Чтобы использовать этот мод, у вас должен быть 120-мм вентилятор на задней панели корпуса. Вероятно, можно будет использовать крепежные винты M6x8 мм с гайками M6, если у вас нет 120-мм вентилятора на задней панели корпуса, но это не проверялось.
Доступность графического процессора будет ограничена этим модом — вам, вероятно, придется удалить базу, чтобы получить доступ к графическому процессору или другим слотам PCIe.
Ваша антенна Wi-Fi может быть слишком большой для этого мода. См. спецификацию антенн WiFi меньшего размера, которые я использую.
ИНСТРУКЦИЯ ПО СТРОИТЕЛЬСТВУ:
Снимите ножки с корпуса, удалив резиновые крышки винтов (кол-во: 4) и крепежные винты.
Соберите свой компьютер, за исключением 120-мм вентилятора в задней части корпуса.
Распечатайте все 4 боковые панели и основание. Я рекомендую напечатать основание из вашего любимого PETG, а боковые панели — из PLA SUNLU Walnut, чтобы они соответствовали цвету передней панели.
Используя суперклей (или другой клей по вашему выбору), приклейте магниты в количестве: 6 к основанию. Убедитесь, что полюса каждого магнита обращены наружу.
Повторите шаг 3 для всех боковых панелей, общее количество магнитов: 6. Убедитесь, что противоположный полюс основания каждого магнита обращен наружу и они притягиваются.

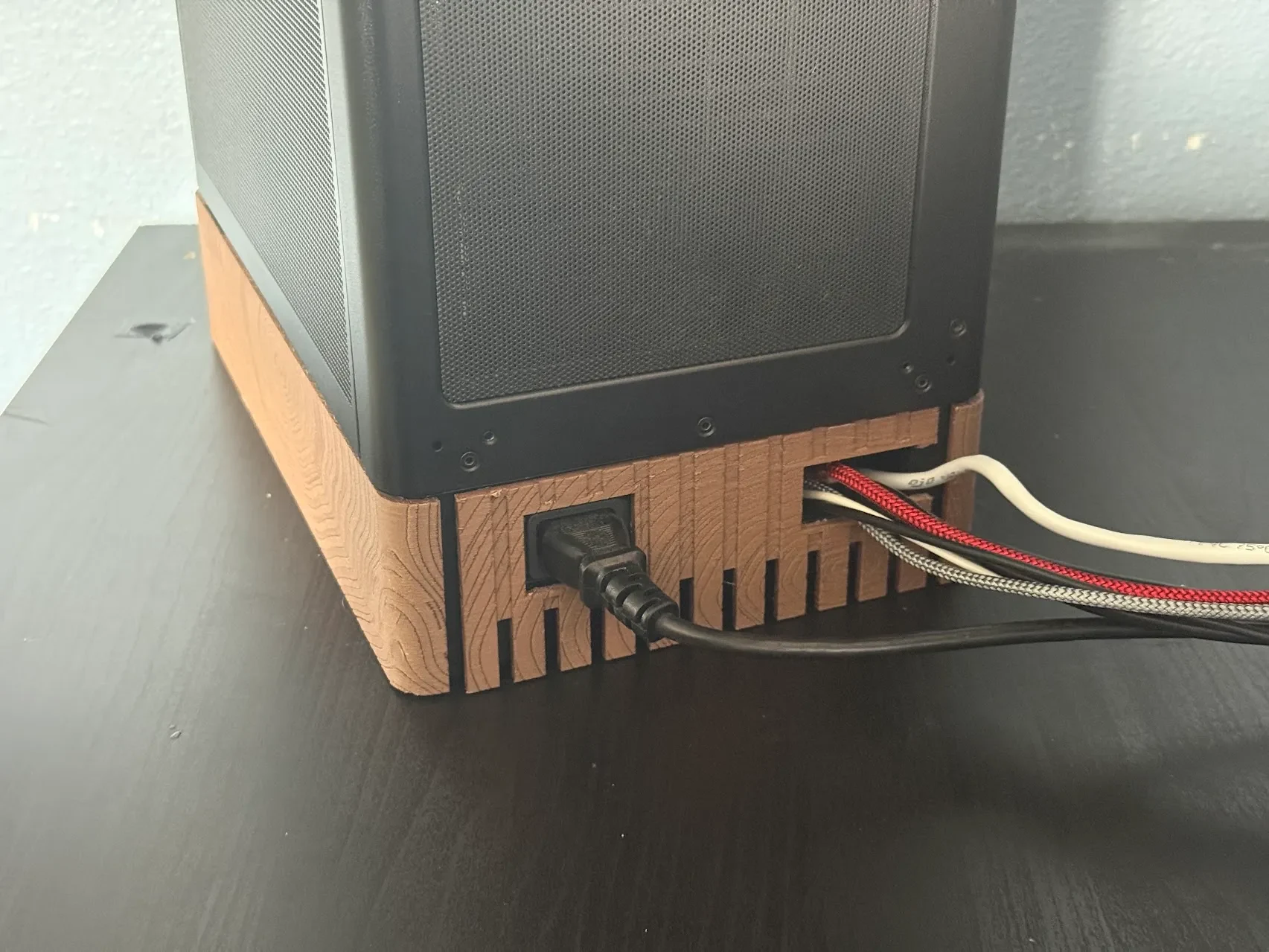

Прикрепите удлинитель силового кабеля к розетке сзади с помощью двух болтов M3x6 мм. ПРИМЕЧАНИЕ. Эти болты можно заменить другими крепежными винтами M3.
Подождите, пока клей высохнет и застынет.
Совместите основание с задней частью корпуса, убедившись, что две направляющие штифты правильно вошли в отверстия. Установите корпусной 120-мм вентилятор в заднюю часть корпуса, пропустив болты через основание. Не затягивайте слишком сильно, иначе вы рискуете повредить печатный пластик!
Наклоните корпус на основание и добавьте магнитные боковые панели. Вуаля, корпус вашего ПК теперь выглядит намного круче!
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:
КОЛ-ВО:01 SUNLU Орех PLA
КОЛ-ВО: 01 Удлинитель силового кабеля C13-C14 на 90 градусов
КОЛ-ВО: 12 10 х 5 х 2 мм стержневых магнитов
КОЛ-ВО: 02 Винты с потайной головкой M3x6 мм (можно заменить на аналогичные болты M3)
КОЛ-ВО:02 Короткие антенны Wi-Fi
