МОКАП радиатора CooliPi 4B

Компьютеры

Источник:

www.printables.com

Упрощенная 3D-модель нашего радиатора, часть корпуса кулера для Raspberry Pi 4 модели B. Используйте только для оценки эстетики! Используется только с корпусом CooliPi 4B CASE. Настоящий радиатор изготовлен из анодированного алюминия и продается на сайте www.sensoreq.com.
Дополнительную информацию можно найти на сайте www.coolipi.com.

Покажи это и своим друзьям!

Распечатать инструкции

только МАКАП

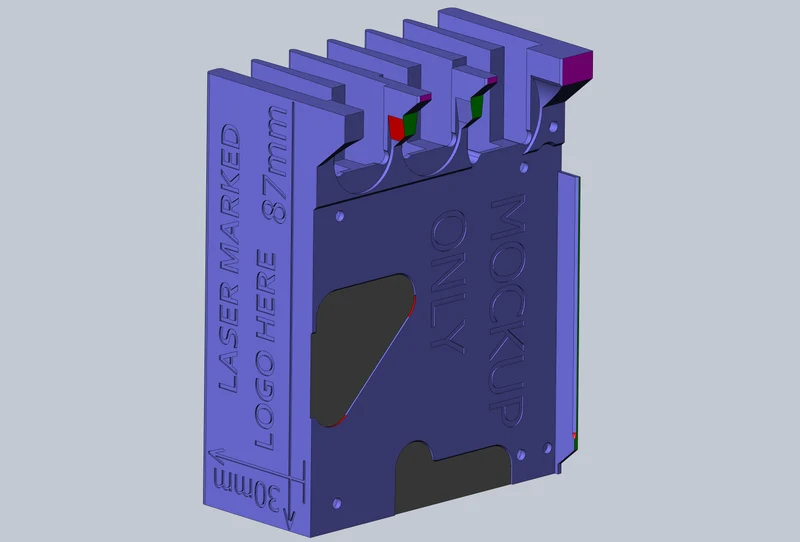

Это MOCKUP, т.е. упрощенная модель реального изделия — алюминиевого радиатора для компьютера Raspberry Pi 4 model B. Использование макета предназначено только для демонстрации реальных размеров и эстетики. Вам также необходимо распечатать корпус CooliPi 4B CASE, который вы сможете позже использовать с настоящим радиатором, который продается на сайте www.sensoreq.com.

Если у вас Prusa i3 MK3/S, диаметр сопла 0,4 мм, вы можете использовать gcode напрямую. Материал для печати PETG.

Вы можете использовать проект 3mf и менять любые другие параметры печати, включая материал. Поскольку это ознакомительная модель (без настоящего радиатора), вы можете печатать из PLA, чтобы сэкономить землю. Точная настройка масштабного коэффициента для материалов, отличных от PETG.

Попробуйте печатать черным, синим или серым цвет��м. Это настоящие цвета наших радиаторов. Посмотрите прикрепленное фото, как это выглядит в реальности.

Деталь увеличивается на 0,3% в слайсере из-за термического сжатия после охлаждения. Настройте свой. Если он печатает немного меньше, не проблема. Номинальные размеры 87х66х40мм. Должен помещаться в к��рпусе CooliPi 4B CASE в рамке размером 87,4x66,4 мм.

Другими словами, gcode увеличился на 0,3%.
В проекте 3mf для этой части предусмотрено увеличение на 0,3%.
Исходные файлы STL имеют номинальные размеры.

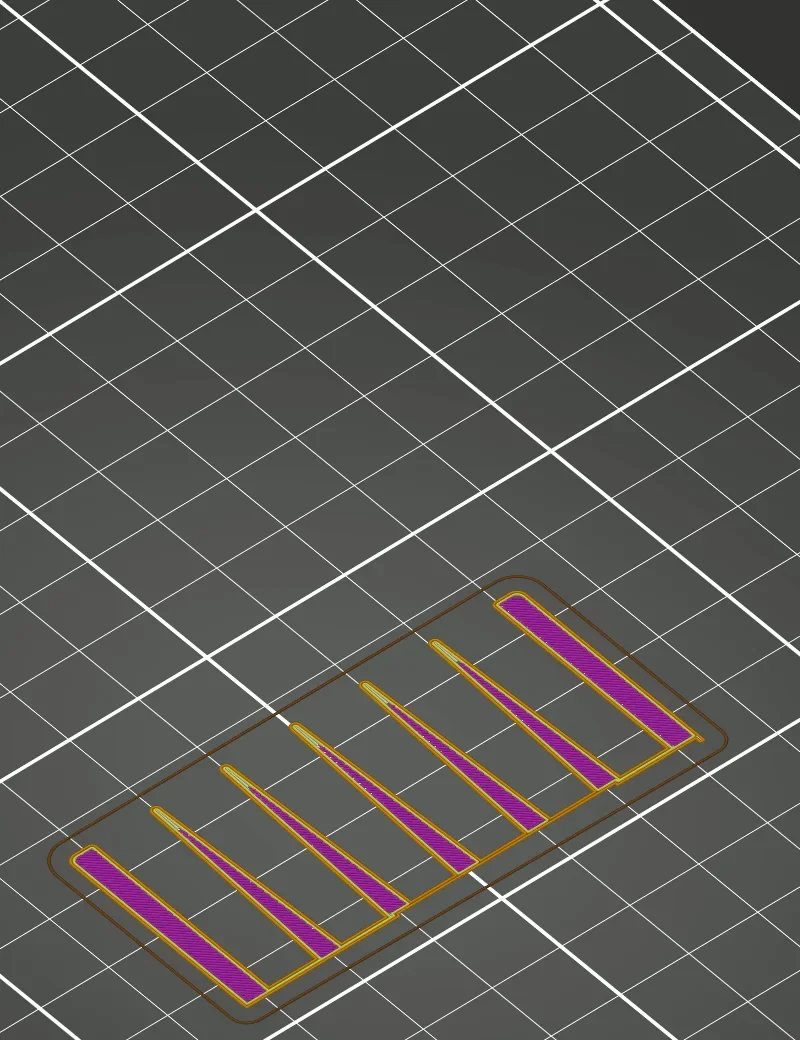

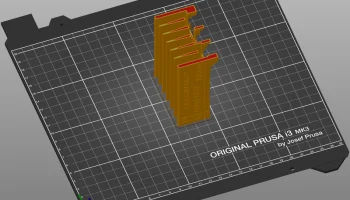

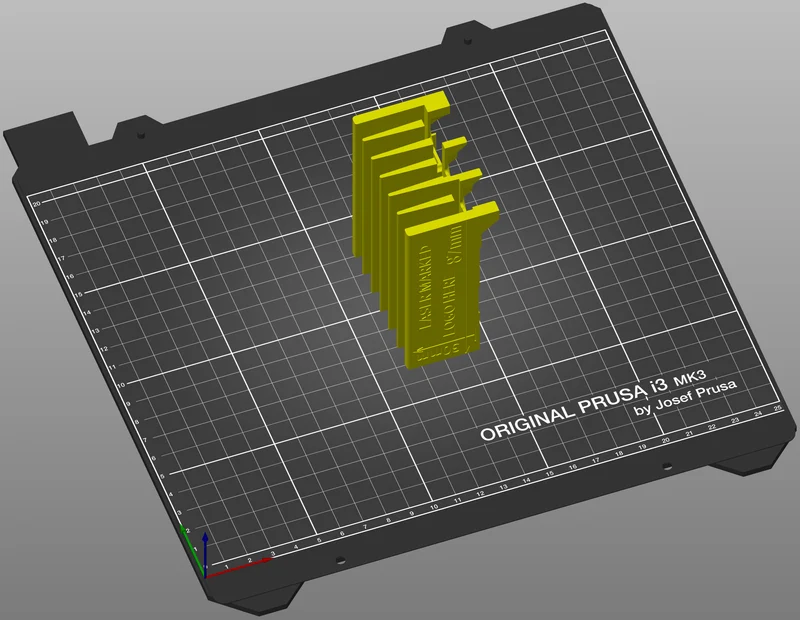

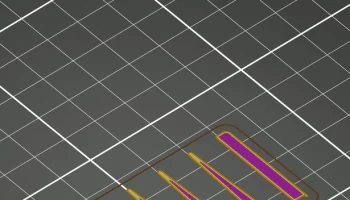

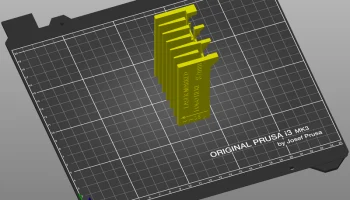

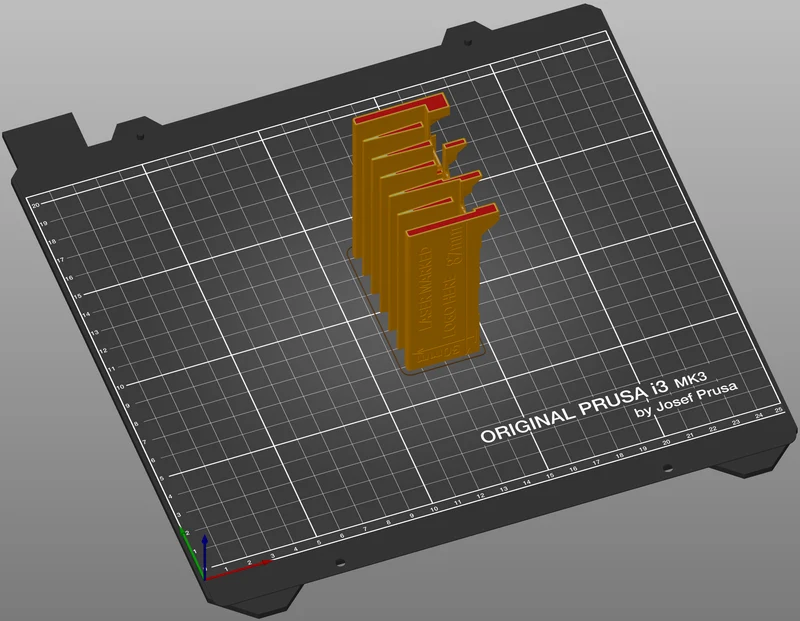

Ориентация печати видна на фотографиях. Никакой поддержки не требуется.

В модели отсутствуют некоторые выступающие выступы, которые можно распечатать. Настоящий радиатор имеет приподнятые островки охлаждения, которые напрямую связаны с чипами Raspberry Pi 4 модели B.

Его следует использовать только с алюминиевым радиатором CooliPi 4B с сайта www.sensoreq.com.

Дополнительную информацию можно найти на сайте www.coolipi.com. Исходные файлы находятся в разделе «Загрузки» меню.
