Стекируемые кронштейны для жестких дисков......

Вот еще один тип адаптера для установки 2,5-дюймовых жестких дисков или твердотельных накопителей в отсеки для 3,5-дюймовых дисков (я уже сделал три других дизайна).

Причина, по которой я сделал это, заключается в том, что я видел, как люди делают штабелируемые козырьки от Covid, и подумал, что было бы здорово иметь кронштейны для жестких дисков, которые можно было бы штабелировать для «массового производства» с минимальным количеством необходимых вспомогательных материалов.

С помощью этого дизайна вы можете напечатать один кронштейн любого стиля без опор. Если вы решите объединить их и напечатать несколько штук, потребуется поддерживать только вырез для портов SATA на цельных адаптерах. (На самом деле я не проверял их штабелирование, но не понимаю, почему это не сработает)

Этот дизайн также требует меньше материала и времени, чем другие мои проекты. Я включил длинные и короткие адаптеры (иногда необходимы длинные, потому что некоторые ��орпуса ПК сконструированы таким образом, что вам нужны два самых дальних винта), а также я включил как цельные, так и двухкомпонентные конструкции. Лично я ненавижу двухсекционные кронштейны, но я включил их, потому что на их печать ДЕЙСТВИТЕЛЬНО уходит меньше материала и времени. Я просто предпочитаю цельные кронштейны, потому что вы можете просто взять один и использовать его, не тратя много времени на выяснение правильной ориентации, и вам никогда не придется беспокоиться о потере половины кронштейна.

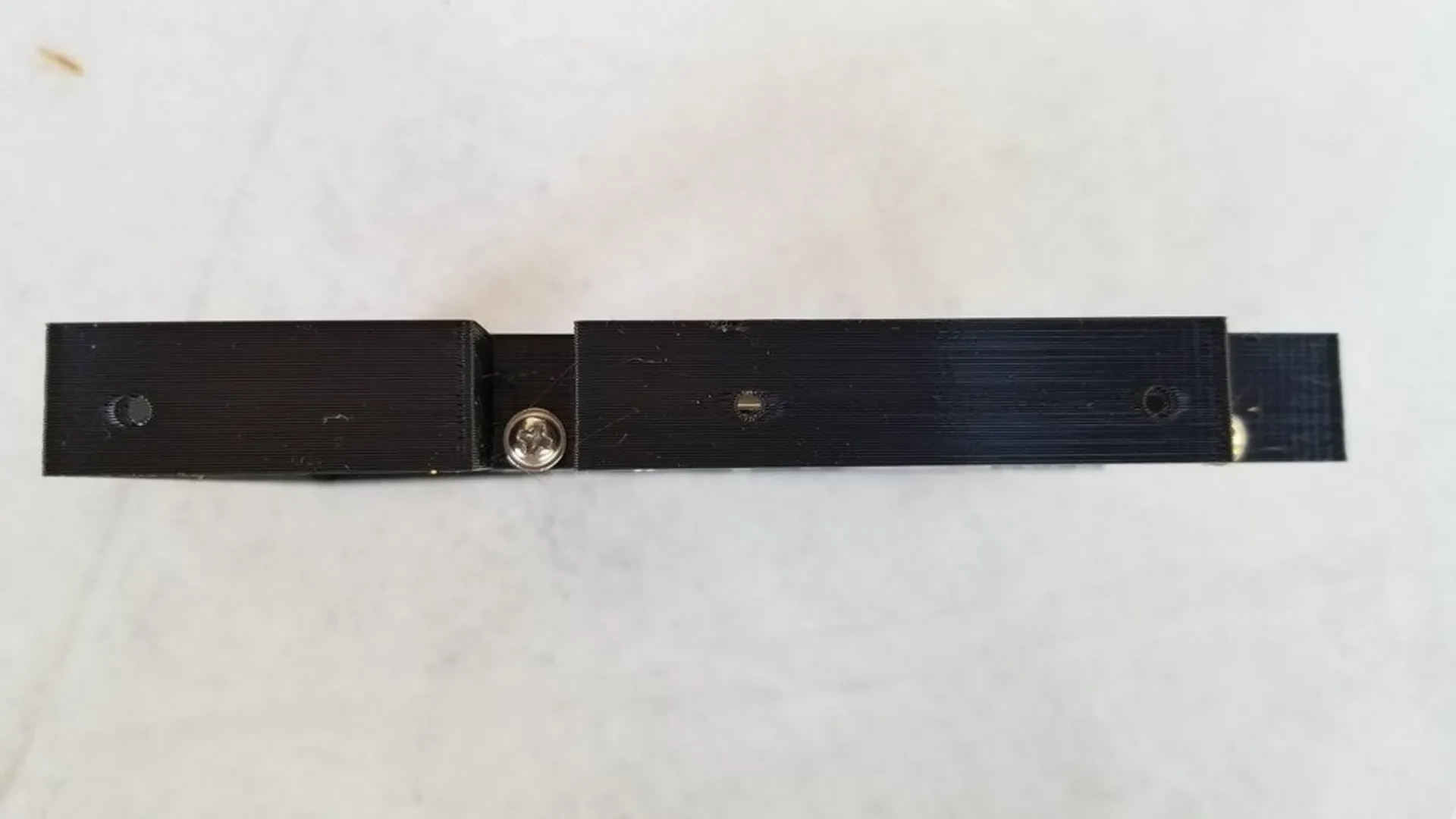

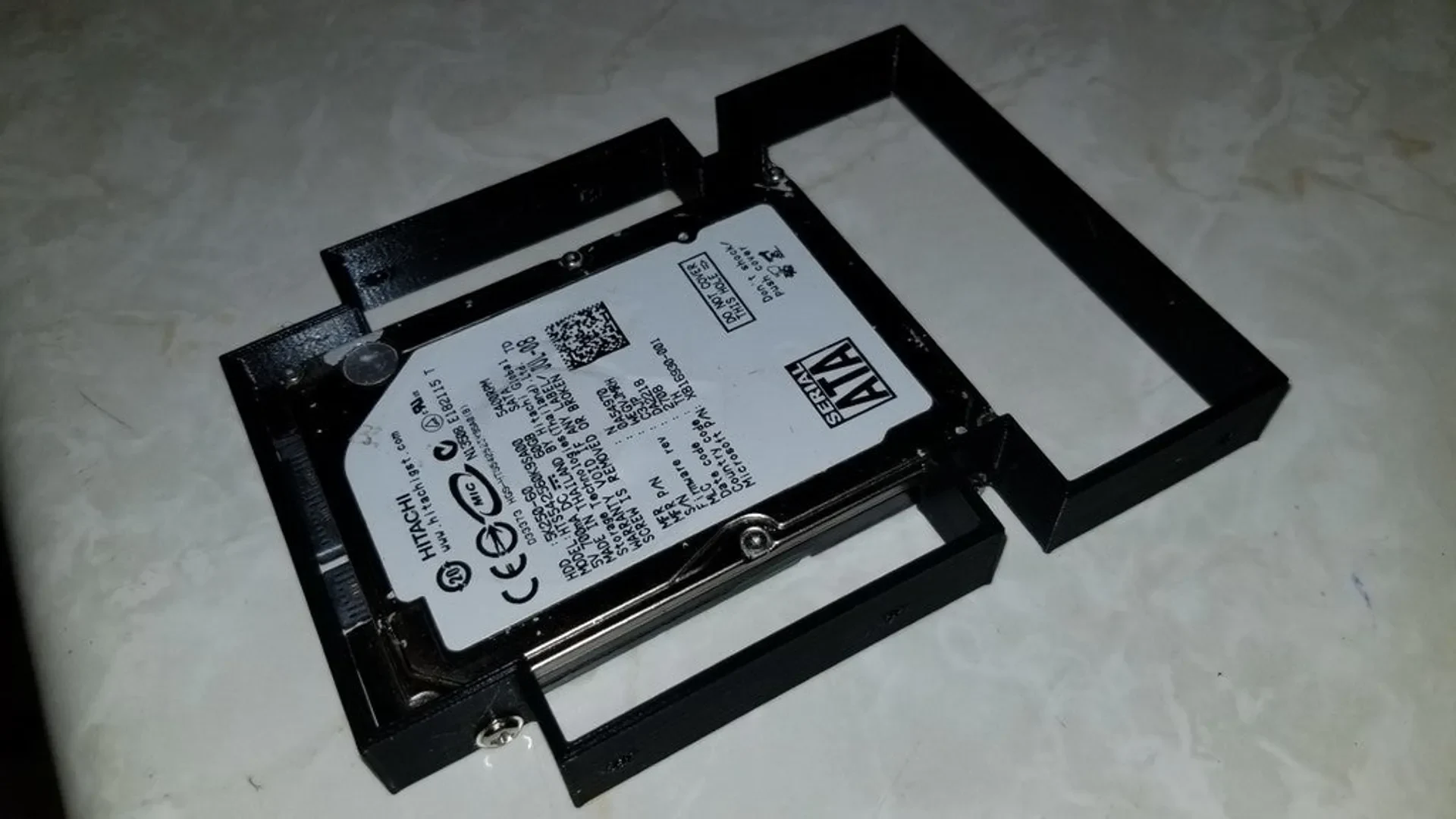

На фото только длинный цельный кронштейн. Фотографии остальных выложу позже.

ВСЕ мои кронштейны для жестких дисков рассчитаны на саморезные винты UNC № 6-32 (более крупные винты, которые используются для крепления 3,5-дюймовых жестких дисков, а не винты с более тонкой резьбой M3)

Вот приблизительное время печати и материал для каждого типа (высота слоя 0,3):

Короткие (2 шт.): 10 г, 3,20 м, 30 минут.
Длинный (2 шт.): 14 г, 4,54 м, 41 минута.
Короткая (1 штука): 16 г, 5,35 м, 47 минут.
Длинный (1 шт.): 19 г, 6,22 м, 54 минуты.

Вот мои другие конструкции кронштейнов для HDD/SSD, если вам интересно:

https://www.printables.com/social/55222-tyler/collections/95779

Если эта конструкция вам пригодится, примите совет или опубликуйте мейк!

Распечатать инструкции
Настройки печати

Производитель принтера: Anycubic

Принтер: Цельнометаллический Мега

Рафты: не имеет значения

Поддерживает: Нет

Разрешение: 0,3

Заполнение: 25%

Нить: Creality PLA, черная.

Если эта конструкция была вам полезна, пожалуйста, опубликуйте мейк!
