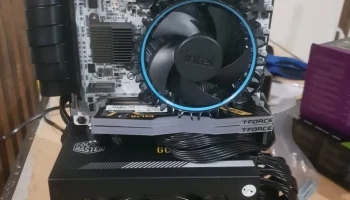

Открытая рамка ITX, совместимая с блоком питания ATX (мод...
Я изменил исходный файл для печати на Ender 3 или на том же принтере небольшого размера. Соединил две половинки эпоксидной смолой. Вы можете использовать что угодно, jbweld или что-то подобное. Суперклей или жидкий клей я бы не советовал. Кроме того, некоторые детали сделаны так, чтобы подходить друг к другу, потому что мне ненавистна мысль о том, что их можно просто соединить эпоксидной смолой или клеем.

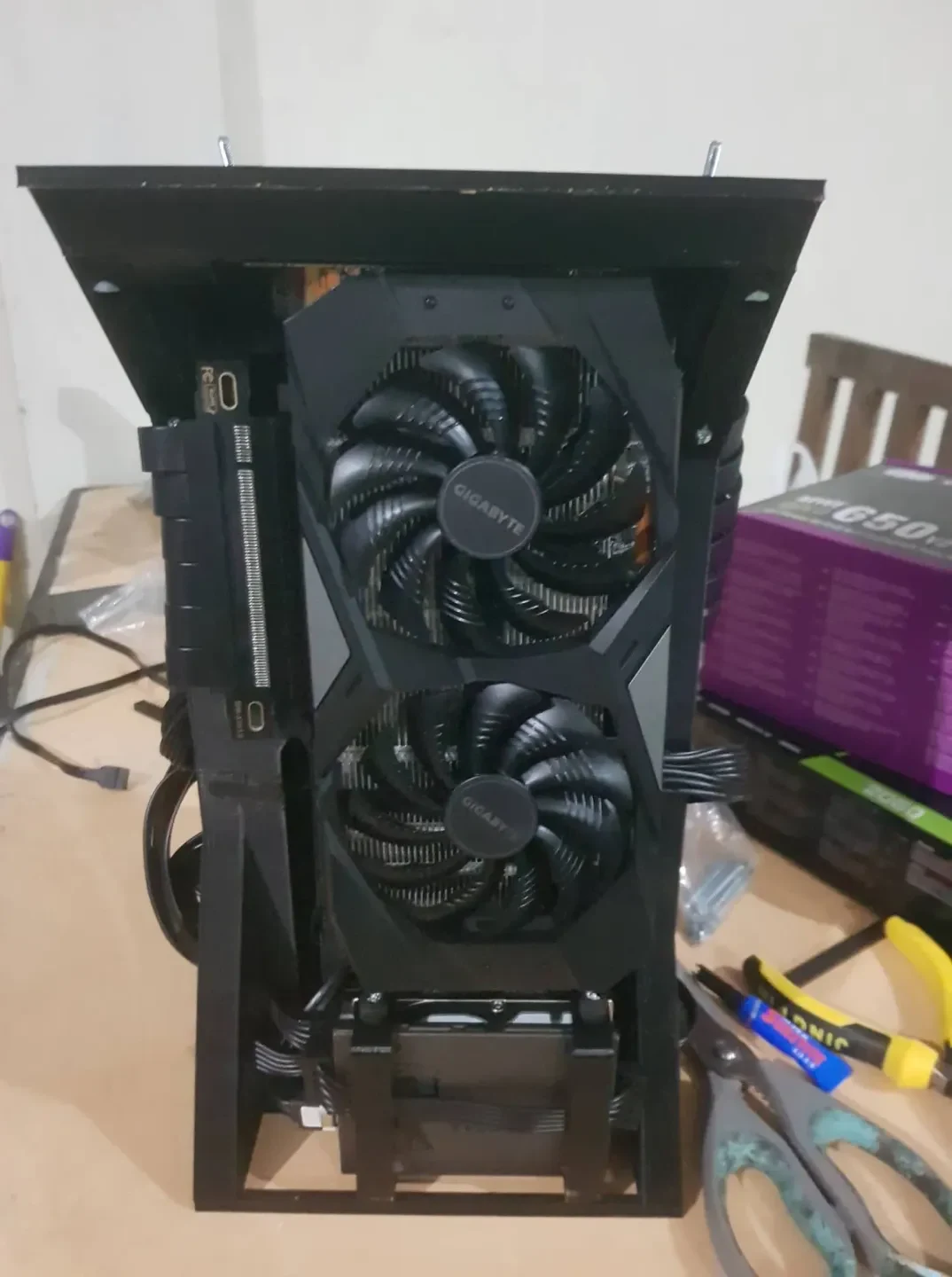

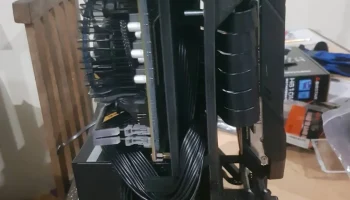

— Крепление графического процессора было повернуто так, что вентилятор графического процессора был направлен наружу, в отличие от оригинального. Я также добавил кронштейн для SSD или 2,5-дюймового жесткого диска, поскольку в исходном не было места для хранения данных, если только вы не установили M.2 на материнскую плату (применимо только для графического процессора с 2 вентиляторами, более длинные не подходят).
Информация от оригинального создателя:

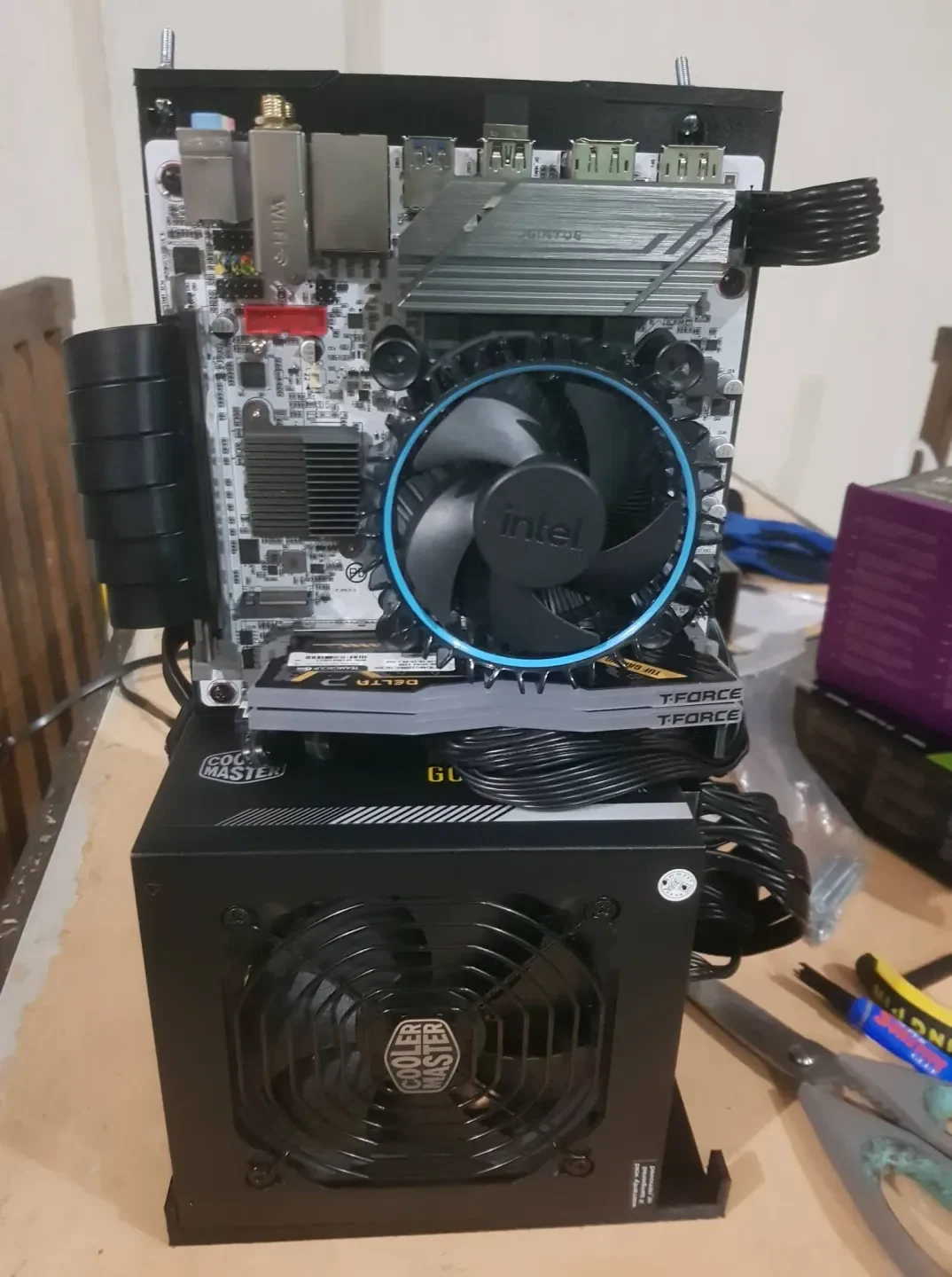

Это корпус для ПК ITX, �� который помещается блок питания ATX и стандартные детали ITX.

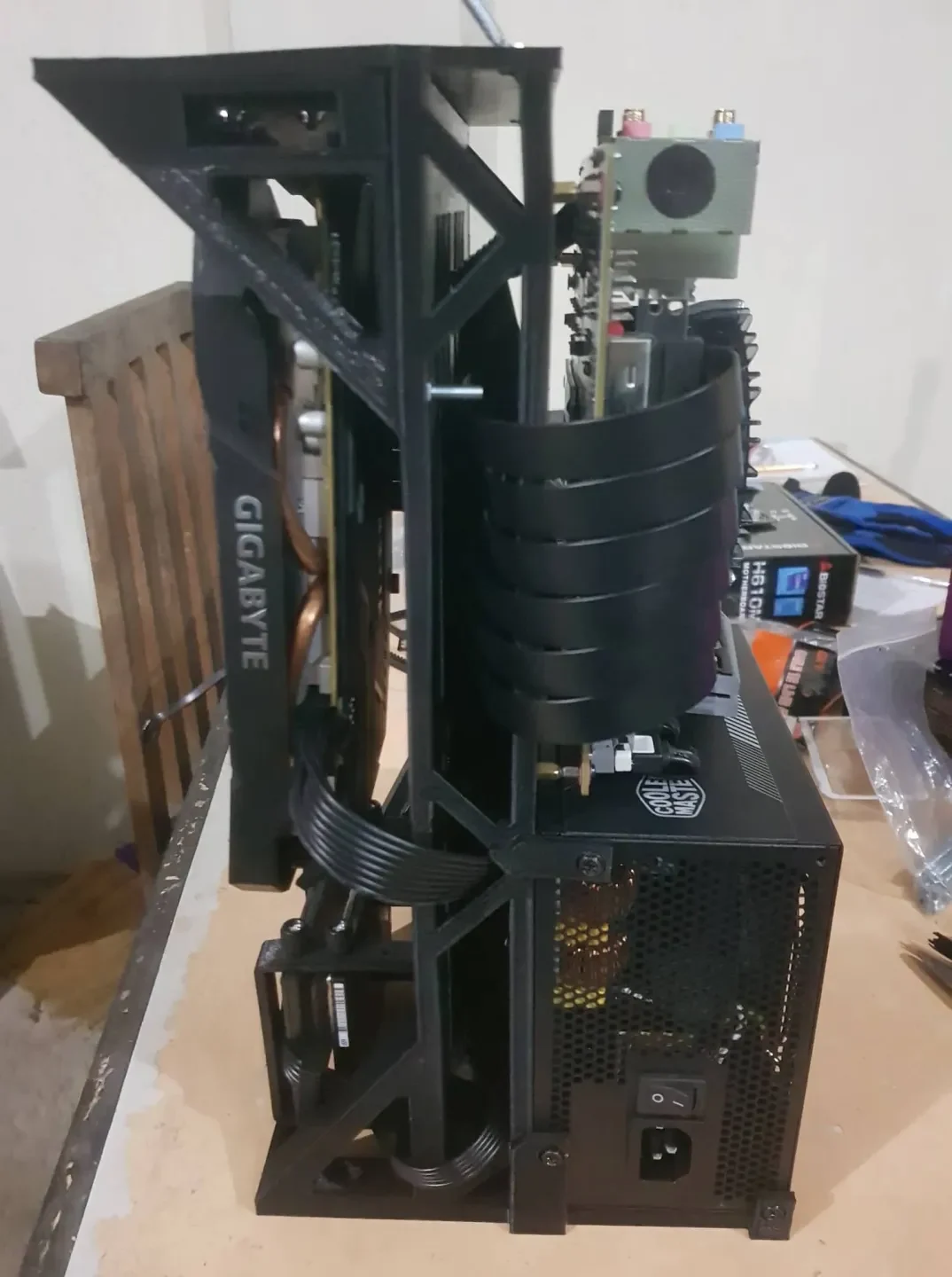

) Блок питания крепится тремя стандартными винтами корпуса ПК.
) Для материнской платы в первую очередь нужны стойки. Их необходимо вплавить в пластик с помощью паяльника для максимальной прочности. Затем просто используйте четыре стандартных винта для материнской платы, чтобы закрепить его.
) Крепление видеокарты далеко не продумано и тр��бует переделки, чтобы можно было быстрее заменять карту. Текущая версия работает так, как задумано. Хотя сборка немного сложнее. Для крепления вам понадобятся два винта корпуса ПК (такие же, как и блок питания) и пара винтов M330, M320 и M3*16 с шайбами.
) Для подключения графического процессора к материнской плате необходим переходной кабель. На мой взгляд, 20 см — это отличная дл��на.

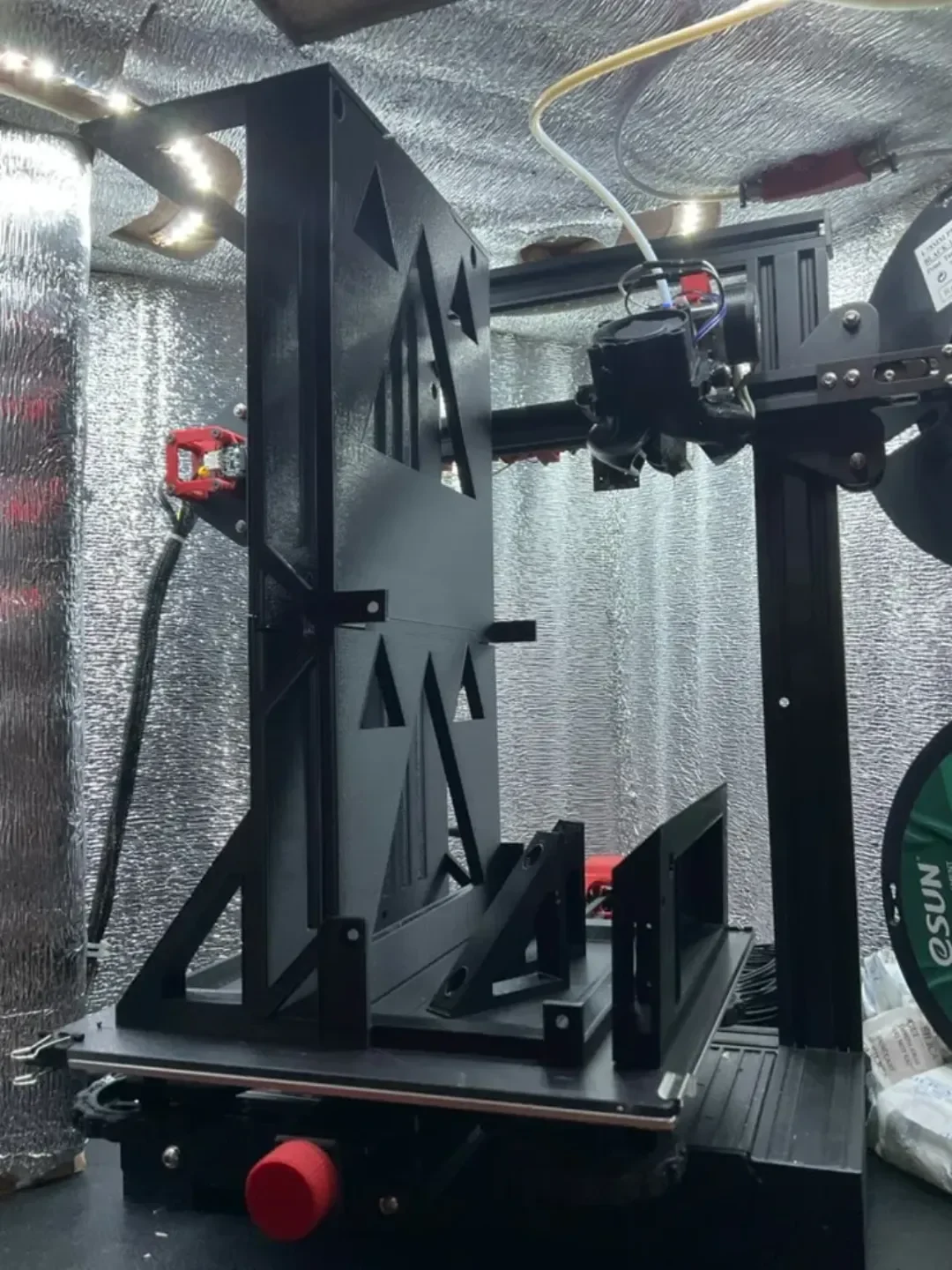

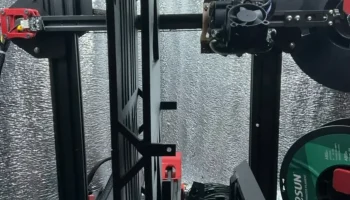

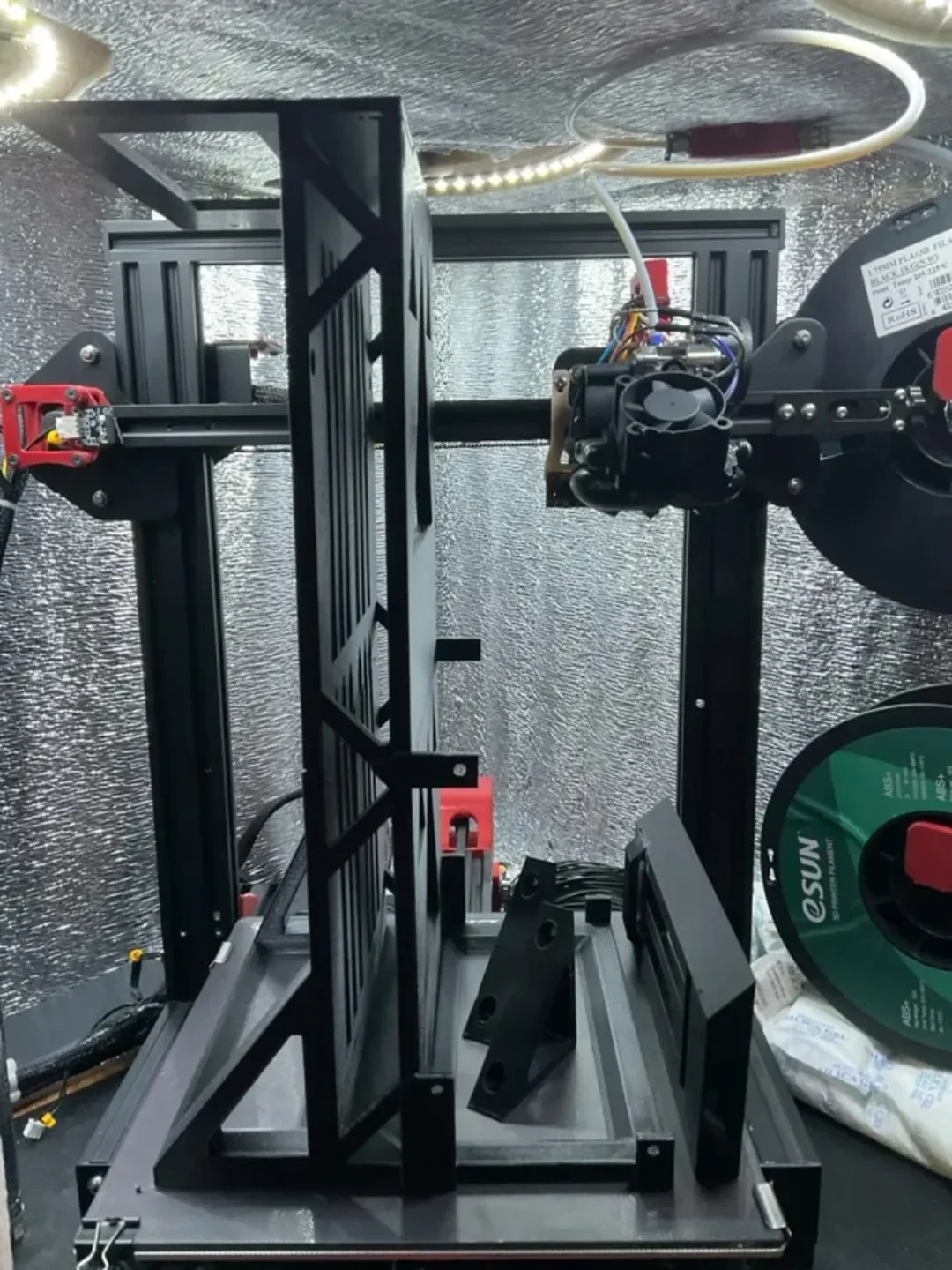

Я разработал чехол для печати на Longer LK5 pro. Вот почему основной корпус представляет собой всего лишь одну большую часть с отдельным креплением для графического процессора для более быстрой печати. Таким образом, корпус становится более прочным, но при этом несовместим с большинством небольших принтеров. Вам потребуется зазор не менее 183x184x348,5 мм или измените дизайн так, чтобы он подходил.
Настройки печати:
Принтер: Longer LK5 pro
Высота слоя: 0,3 мм
Скорость печати: 100 мм/с.
Поддержка: да (только для винтовых разъемов блока питания)
Заполнение: 20 % (чем больше, тем лучше, но даже с 10 %) это работает отлично.
Время печати: около 20 часов
На данный момент доступны две версии. Версия 1 (V1) и Версия 2 (V2).
Оба работают, но все же имеют свои недостатки с креплением графического процессора. Я бы рекомендовал использовать V2, пока не выпущу V3.
В настоящее время работаю над третьей и лучшей версией. Надеюсь скоро выпустить его(TM)
Надеюсь, вам понравится
--------------
Первона��ально создано https://www.thingiverse.com/maxwell57301/designs :)
