Prusament CORE Matrix - полностью адресуемый шестиугольны...

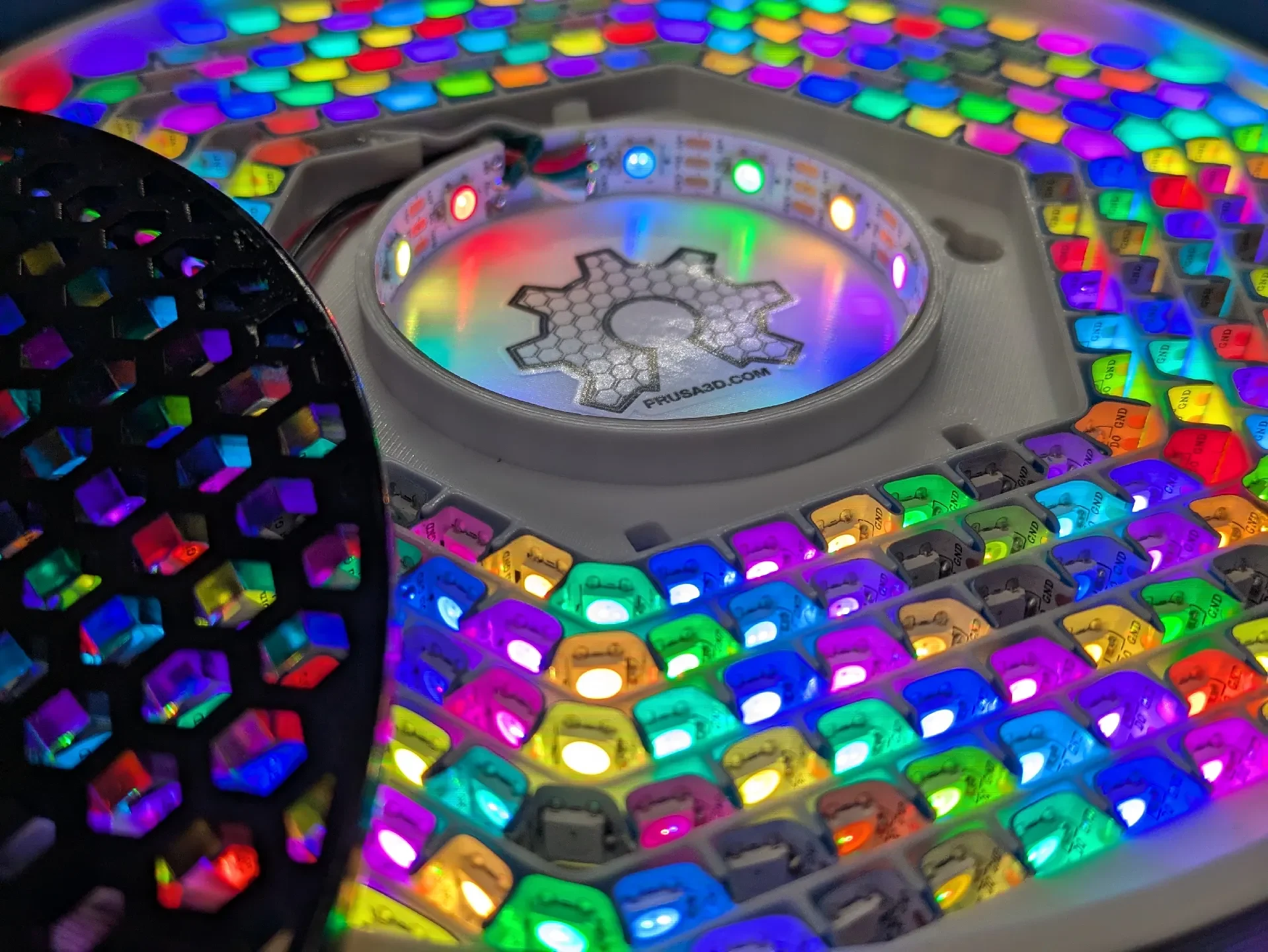

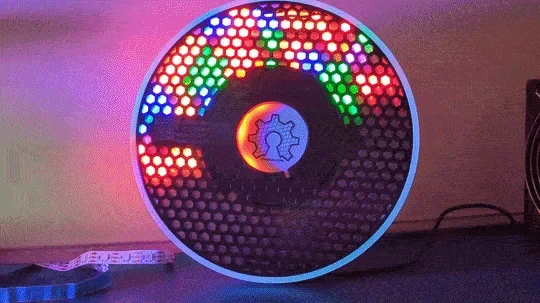

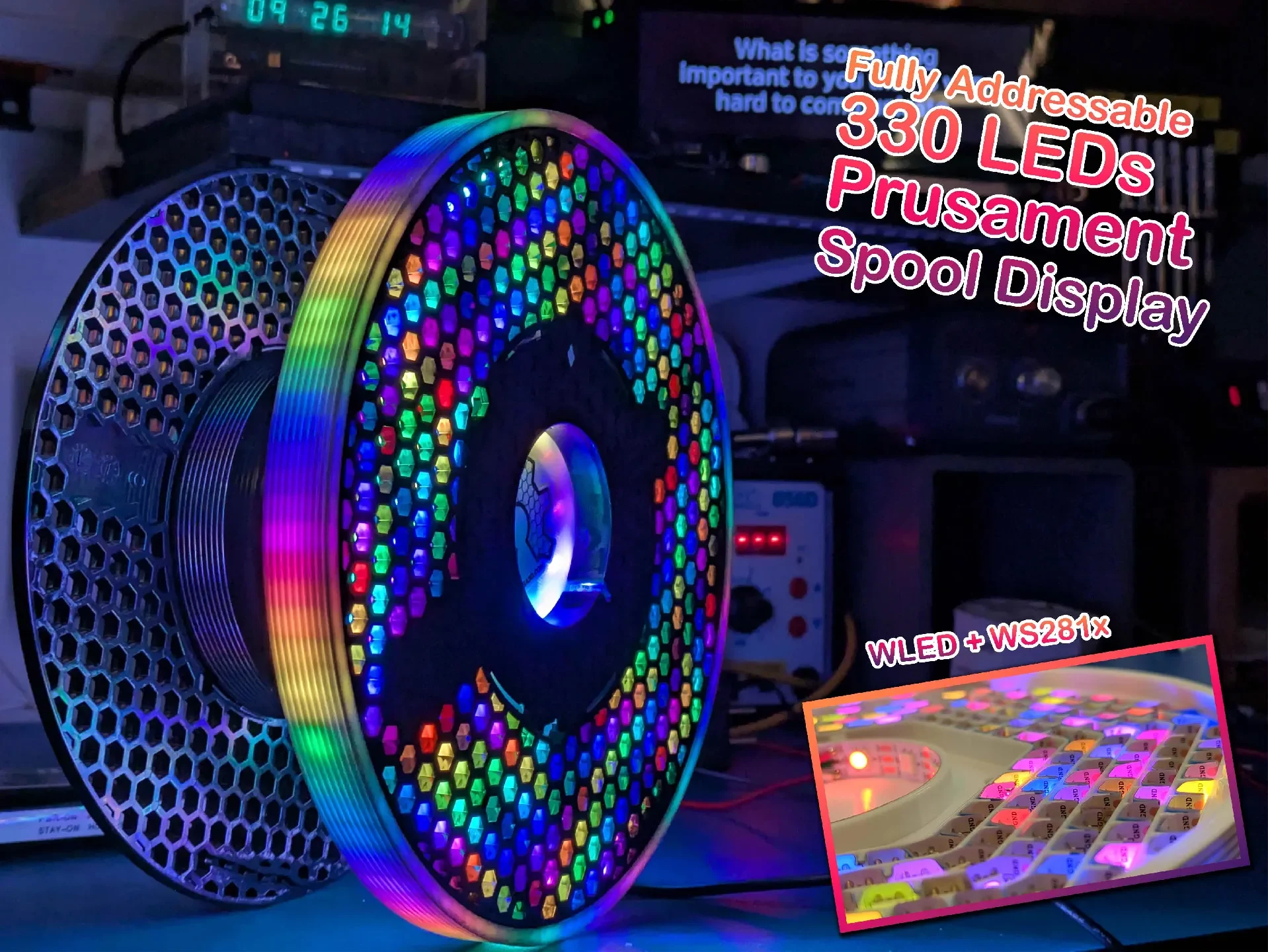

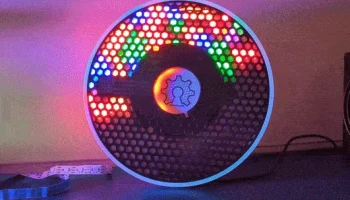

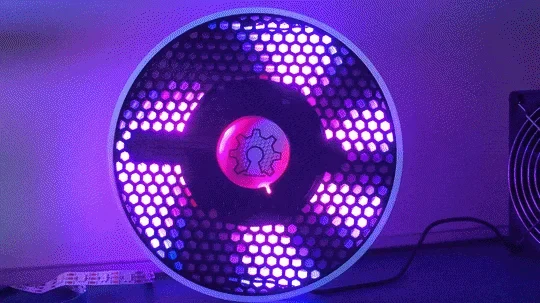

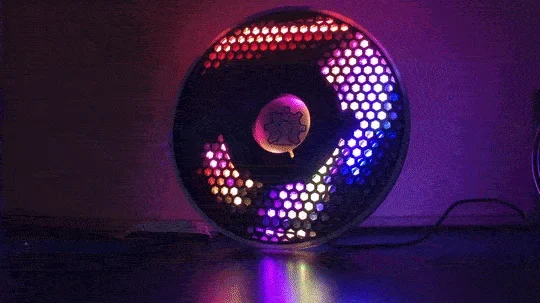

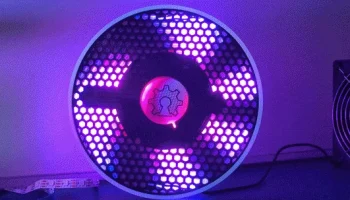

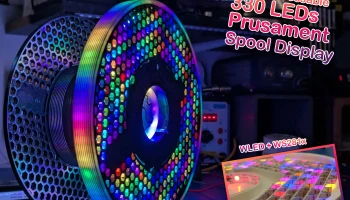

Взгляните на фантастически излучающую светодиодную матрицу Prusament CORE Matrix! Каждая шестигранная ячейка, изготовленная из НОВОЙ катушки Prusament и светодиодной ленты WS2812, точно заполнена и освещена одним светодиодом!

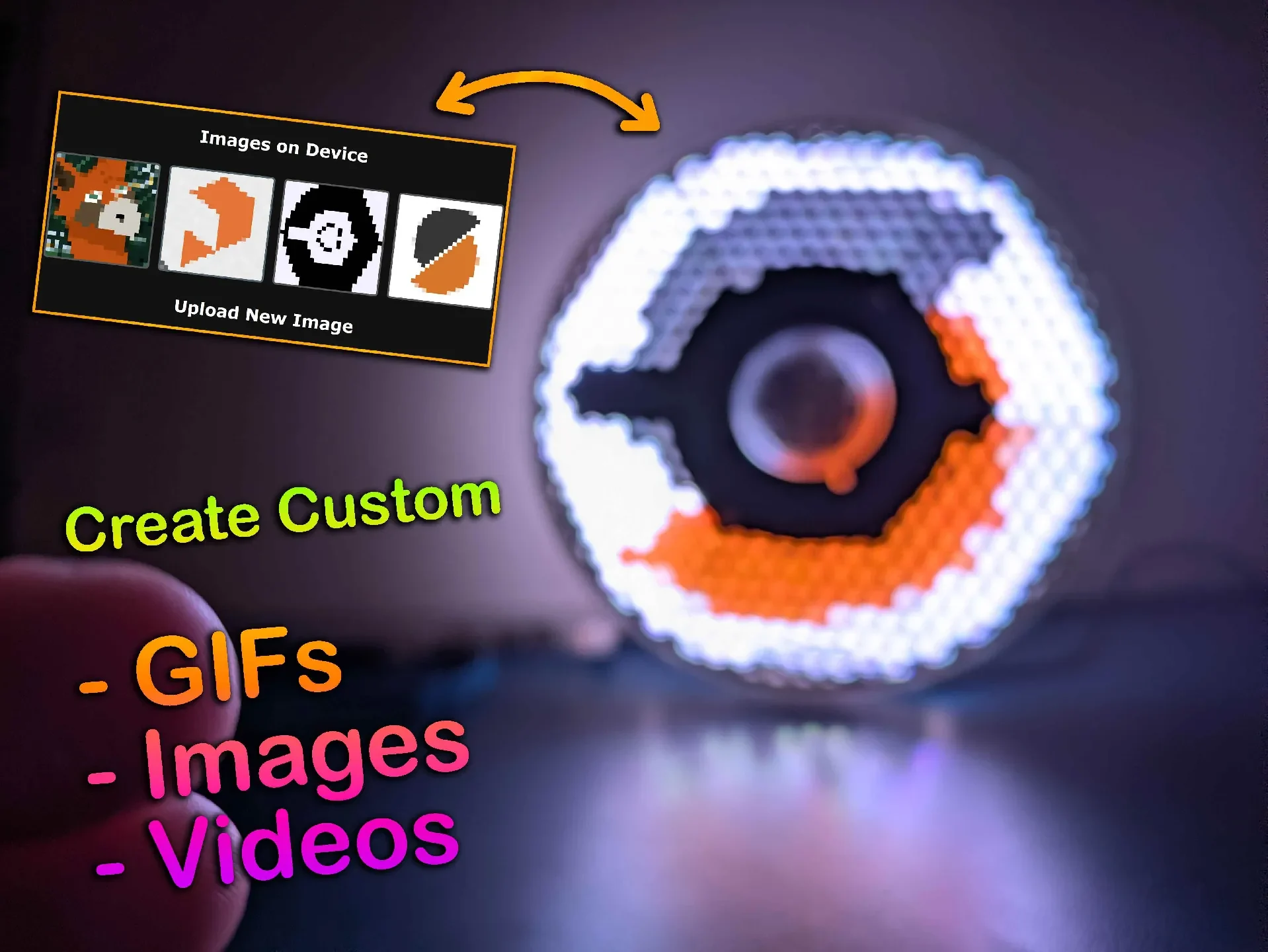

Управляйте им с помощью ESP32 под управлением WLED или создайте свой собственный проект драйвера светодиодов. Интегрируйтесь с HomeAssistant, отображайте ход печати, создайте визуальную атмосферу в вашей лаборатории, реагируйте на музыку и МНОГОЕ ДРУГОЕ! Возможности безграничны.

Вдохновлен новой катушкой Prusament и конкурсом Upcycling NEW Prusament Spools.

ПОСТРОЙТЕ ЭТО! (Легко)
Требуется:

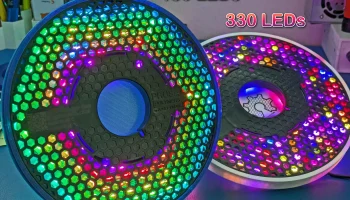

WS2812b или аналогичная светодиодная лента с 60 светодиодами на метр, шириной 10 мм, водонепроницаемая. Всего 330 светодиодов (две катушки по 300 светодиодов дадут вам достаточно дополнительного количества для последую��их проектов).

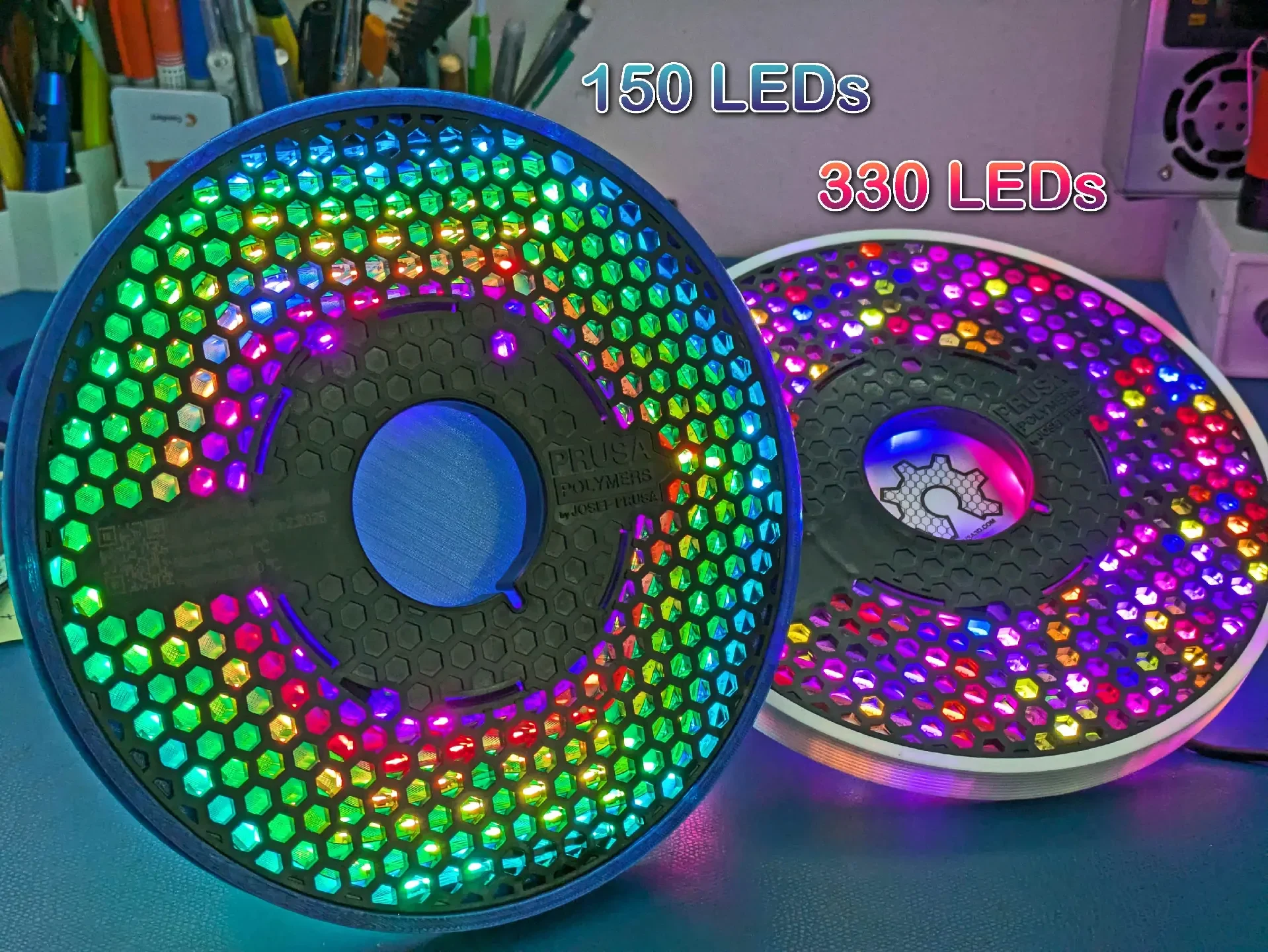

Примечание. В конце упоминается «альтернативная установка», в которой используется только 150 светодиодов (3 м).

Блок питания на 5 вольт, способный выдавать ток не менее 3-4 ампер.

ESP32 с WLED.

Настройки светодиода WLED для конкретной сборки:

Ограничение тока 4000 мА (или эквивалент для вашего источника питания)

330 светодиодов

Настройки 2D-матрицы: см. ниже.

Провод 22-20AWG (0,25-0,5 мм2), стяжки и разъем питания для аккуратной сборки.

НОВИНКА Боковая стенка катушки Prusament с поворотными фиксирующими сторонами и шестигранниками 6 мм. (Инструмент открывания здесь: https://www.printables.com/model/1464628-prusament-spool-opener)

Распечатать:

Белая или светлая нить дает наилучшие результаты. (При желании поменяйте цвет последнего слоя.)

Балансный пресет 0,2 мм или аналогичный

Нет поддержки

PETG для надежной фиксации и термической стабильности.

Руководство по сборке:

(Совет: щелкните любое изображение, чтобы увеличить его)

Зажмите два соседних светодиода и прижмите их друг к другу; в результате чего шов «разреза здесь» вот так распрямляется.

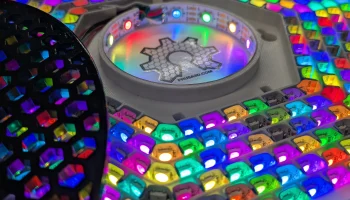

Начиная с центра дисплея катушки, установите на место первый светодиод «Ввод данных». Остальные светодиоды в ячейках поработайте так. Клей использовать не нужно!

ЕСЛИ вы встретите заводскую пайку:

Отпаяйте его и удалите клей на задней стороне.

Оловянные контакты с обратной стороны припоем.

Спаяйте полоски обратно друг к другу.

Прежде чем продолжить, протестируйте. (Небольшой изолятор обычно прячется под заводскими пайками)

Прежде чем вставлять полоску, вырежьте соответствующую клеточную стенку/разделитель из основного отпечатка.

Теперь вы можете добавить к среднему кругу дополнительный сегмент из 12 свето��иодов (20 см). Обязательно подключите выход Data OUT к Data IN в начале спиральной полосы. Здесь начинается первый светодиод в массиве.

Основная полоса должна быть разрезана в четырех местах на левой стороне катушки, где не видны открытые шестигранные ячейки, и заменена сегментами прилагаемого трехжильного провода. Для подключения дополнительного параллельного источника питания можно подвести две дополнительные пары силовых проводов сечением 22-20AWG (0,25-0,5 мм2).

Вставьте 3-контактный соединительный провод с задней стороны дисплея и припаяйте его к первому светодиоду входа данных. Также подсоедините пару силовых проводов к разъемам питания средней полосы из предыдущего шага. Имеются отверстия для крепления застежки-молнии для снятия натяжения.

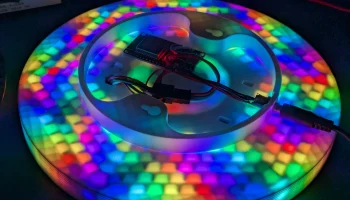

Проложите провода питания к гнезду или источнику питания на задней панели. Если вы используете WS2812 и модуль ESP32, поддерживающий напряжение 5 В, вы также можете подключить их параллельно. Настройте правильный вывод данных в WLED (я использовал D2) и убедитесь, что все пиксели работают. Теперь вы также можете установить проставку для настенного крепления с помощью пары стяжек.

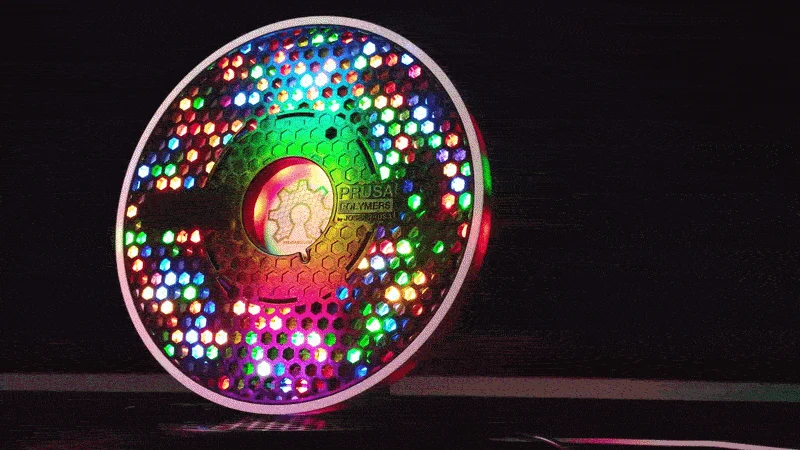

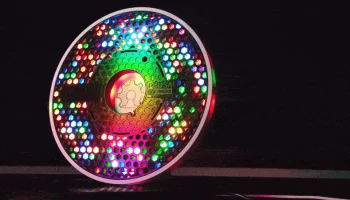

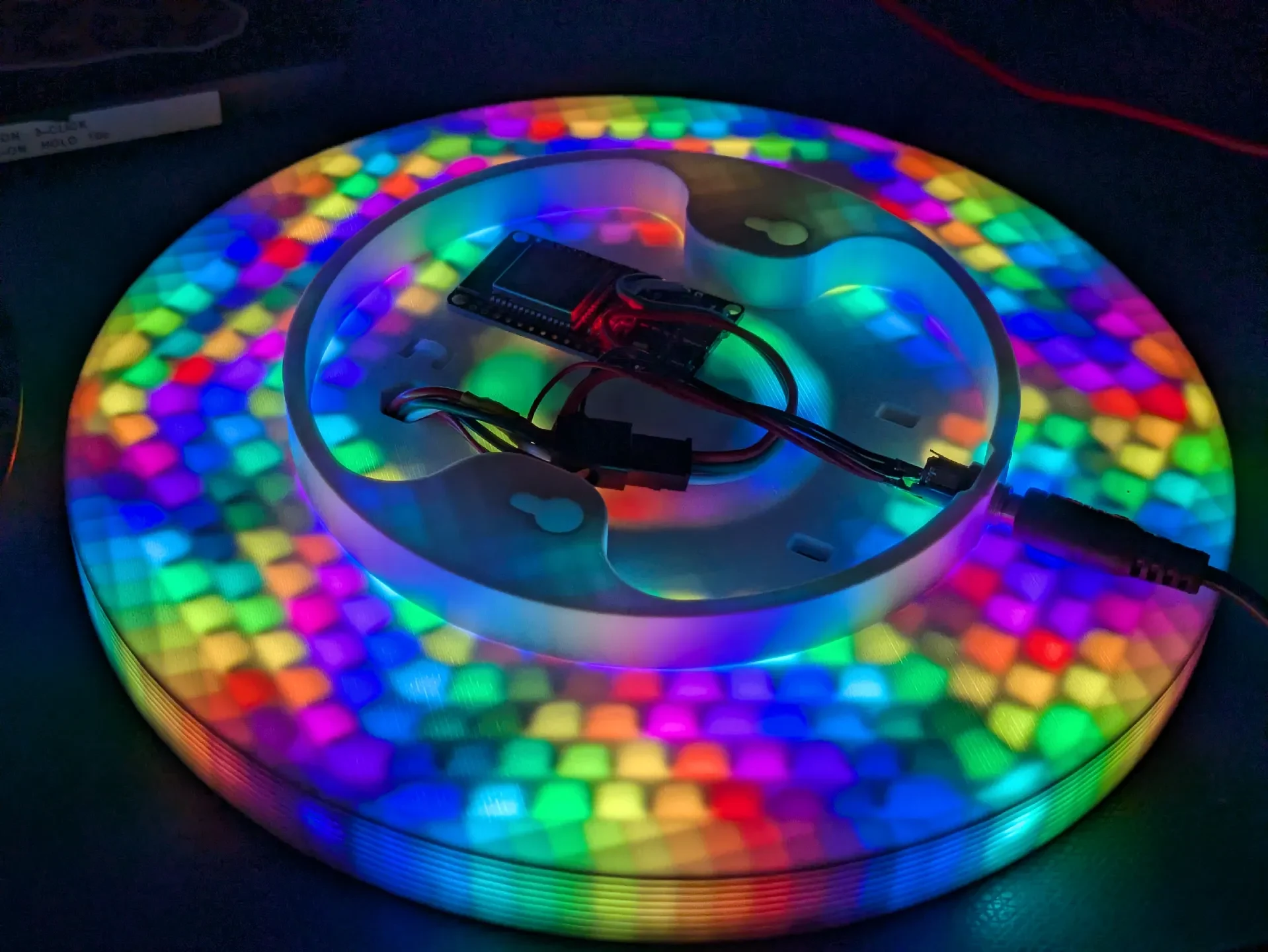

Великолепные, СЛАВНЫЕ светодиоды! (Показана предустановка WLED «Colortwinkles»)

С помощью пинцета выровняйте каждый изгиб полоски так, чтобы они были ортогональны светодиодам. Особое внимание уделите углам. Это сделает полосу невидимой в окончательной сборке.

Возьмите катушку Prusament за сторону, убедитесь, что она правильно ориентирована (следите за метками выравнивания), и защелкните ее на месте. Чтобы снять, потяните катушку из центра.

Монтаж: Вы можете прикрепить новую матрицу Prusament CORE к стене двумя винтами, расположенными на расстоянии 90 мм друг от друга. Дополнительную настенную прокладку можно закрепить сзади с помощью двух застежек-молний и использовать для скрытия контроллера и прокладки проводов.

Настройка WLED: посетите https://install.wled.me/, чтобы установить WLED. Посетите интерфейс контроллера и наслаждайтесь выбором эффектов, подключитесь к Home
