Блокировка периферийной карты компьютера Poor Man's (держ...

Это мой переработанный держатель карт PCI/ISA/AGP.

Мне нужно было что-то, чтобы скрепить четыре периферийные карты (в моем случае одну AGP и четыре PCI) для компьютера, у которого не было корпуса, но который использовался. Другие конструкции, которые я нашел, были более глубокими конструкциями с открытым корпусом — неплохие идеи, но мне хотелось чего-то только для слотов.

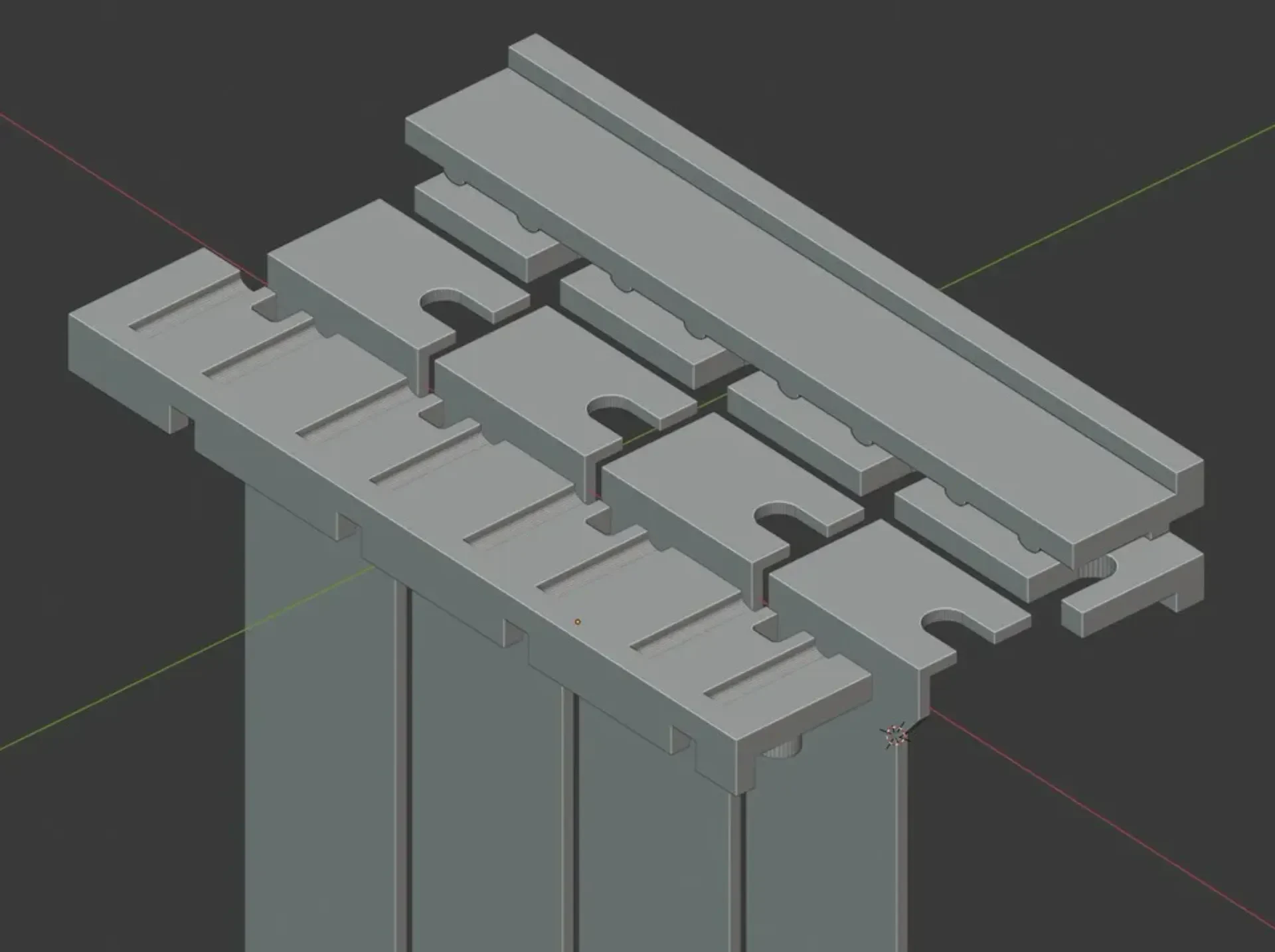

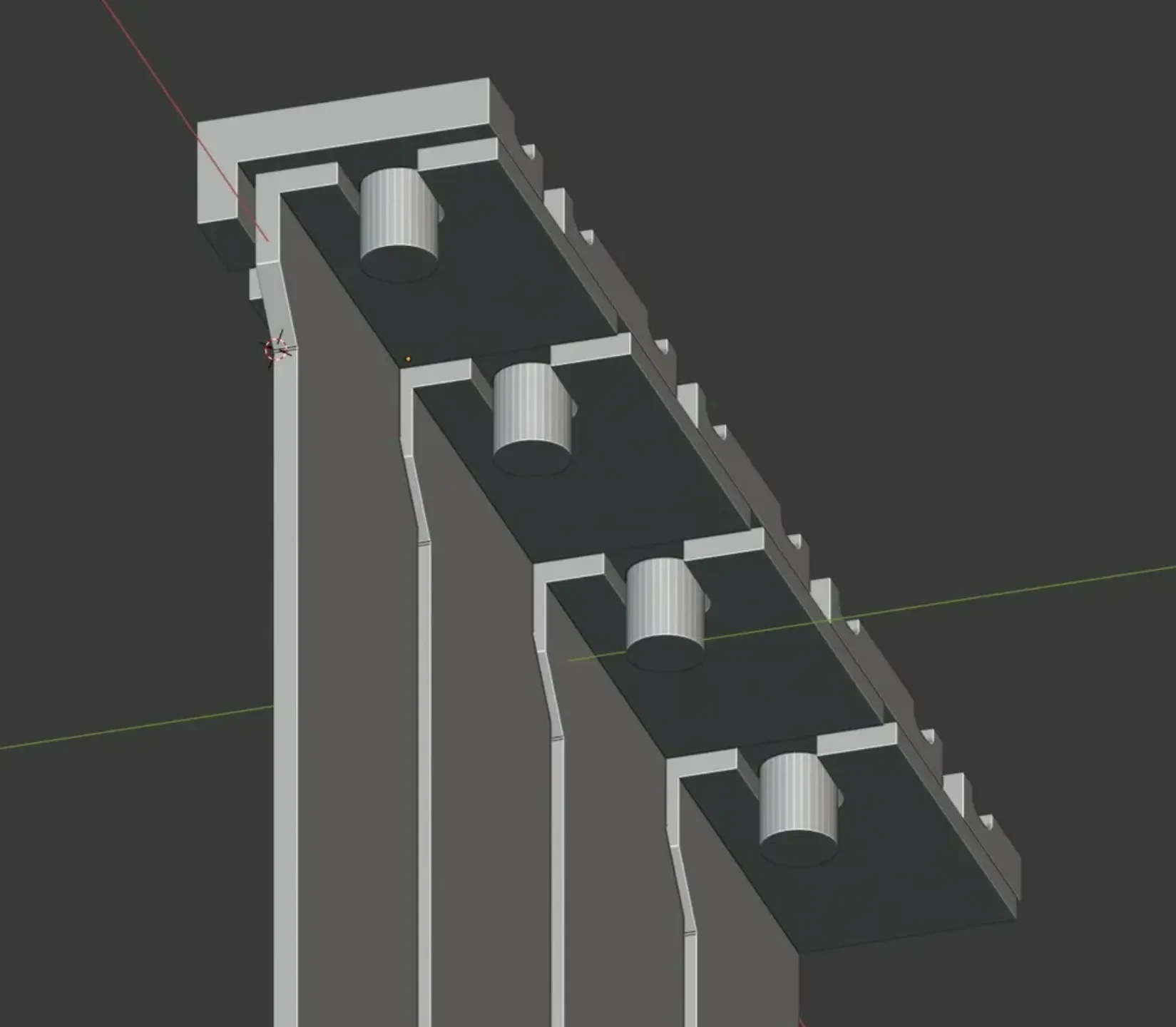

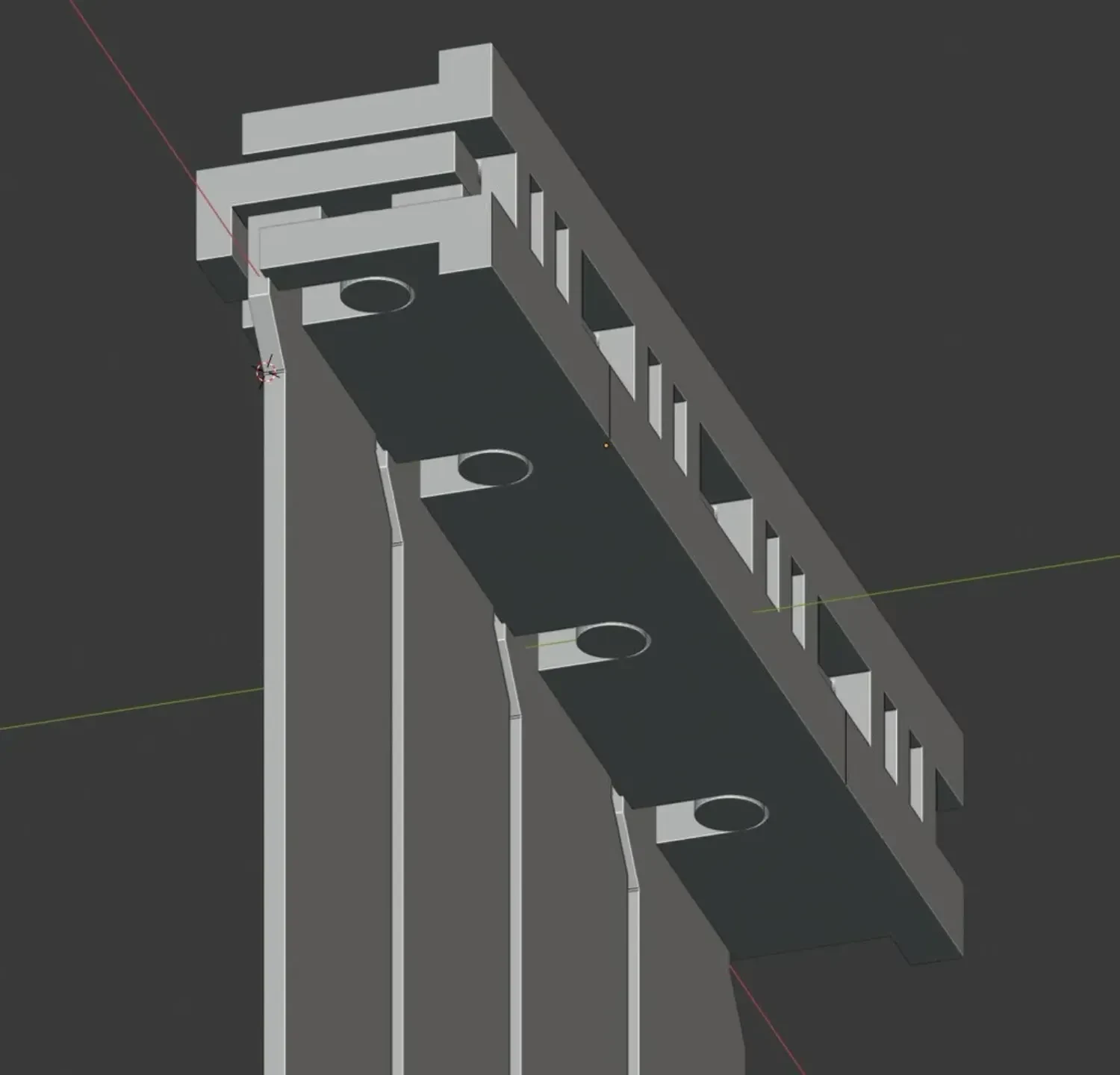

Имеется два компонента: верхняя часть, которая размещается на кронштейне карты PCI, и нижняя часть, которая вставляется между к��онштейном и верхним межсоединением.

У этих моделей большие запасы для работы с дрянными слотами PCI; они имеют тенденцию быть совершенно нестандартными. Если они ослаблены, попробуйте уменьшить высоту или просто наклейте изоленту. Хотя мне не нужно было вносить какие-либо изменения.

Включенные файлы:

проект блендера
STL-файлы для от 2 до 8 слотов
STL-файлы для отдельных слотов (без граней по бокам), для создания собственной версии.

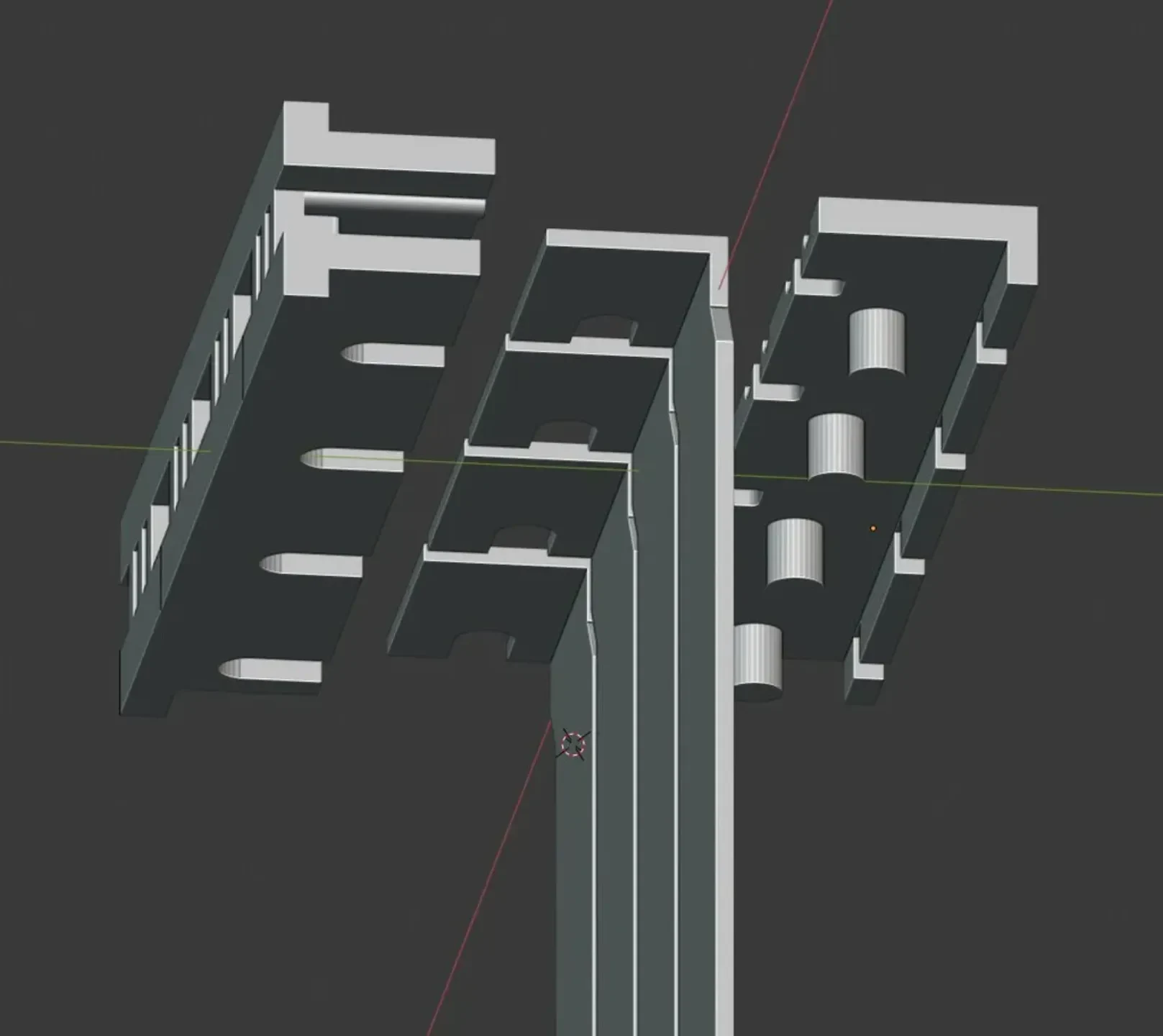

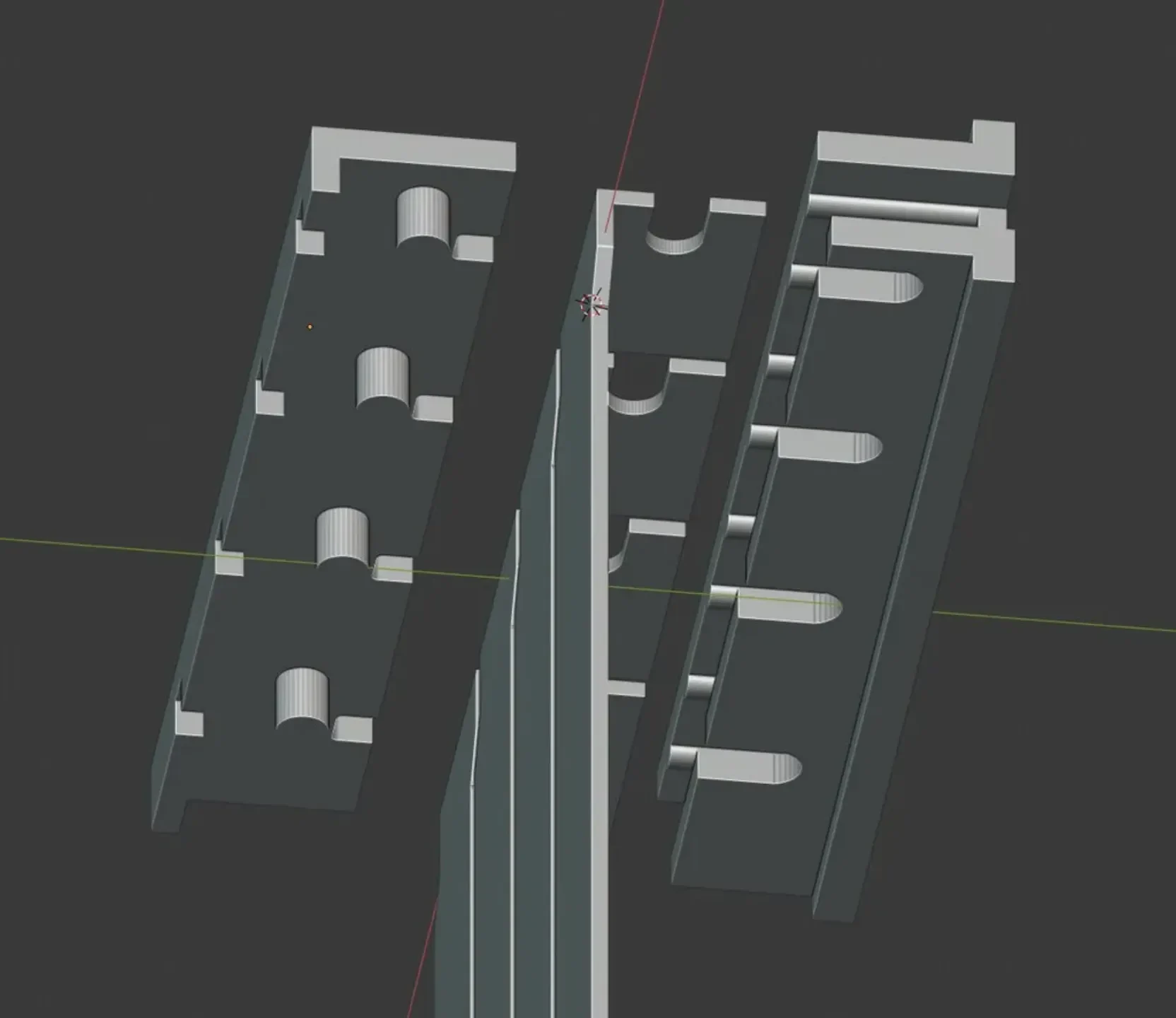

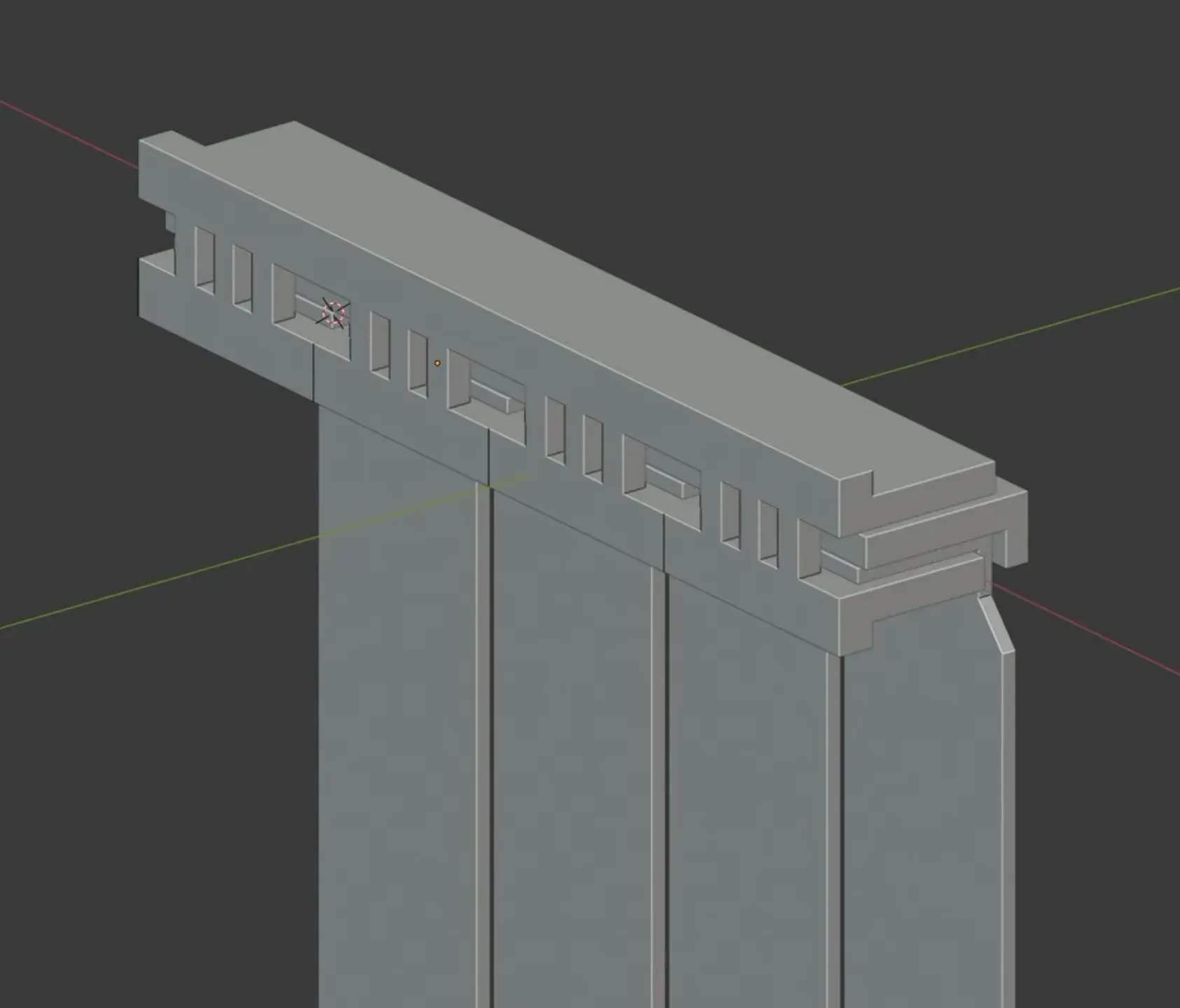

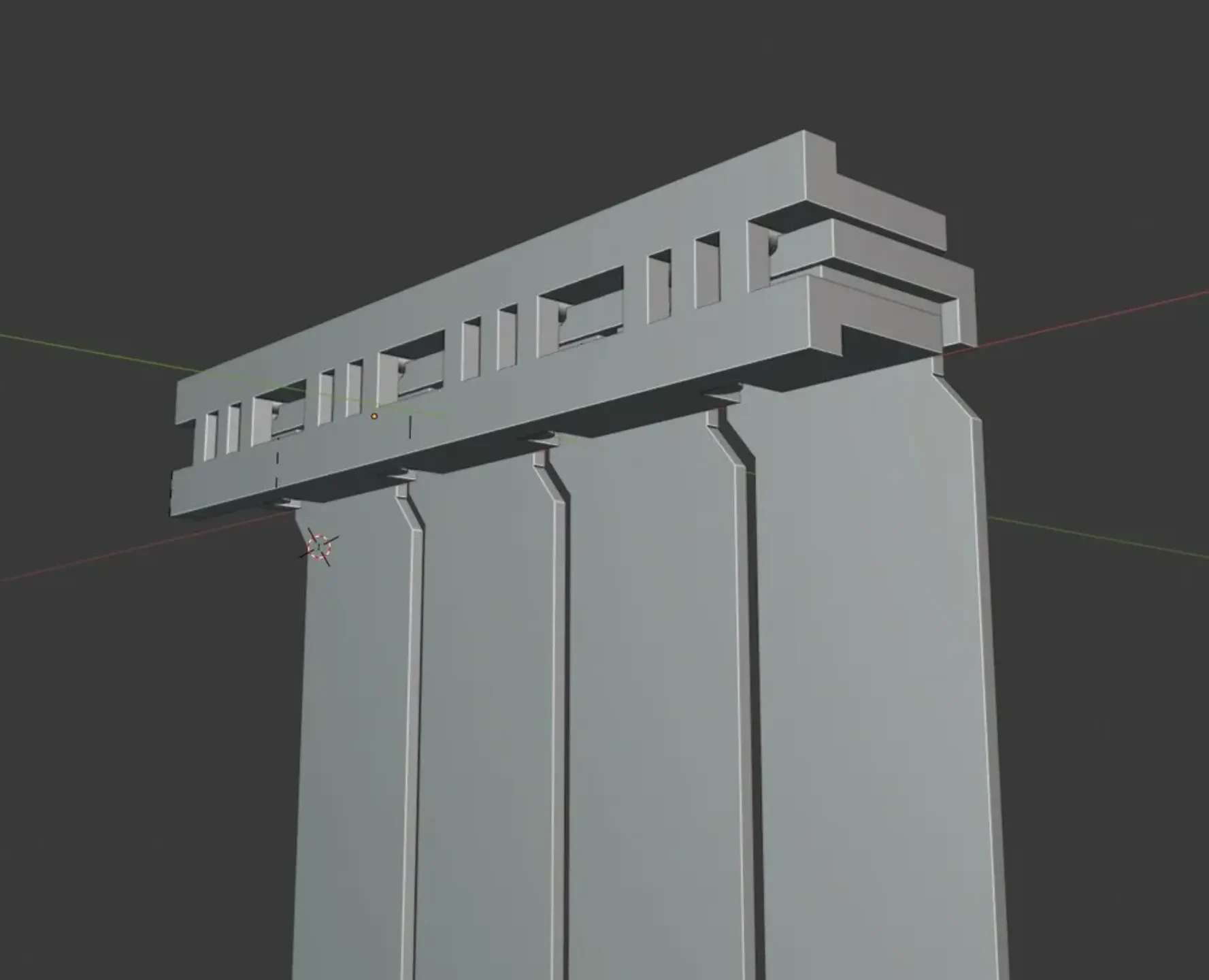

Проект блендера также включает в себя макет четырех слотов PCI, который я взял из слота PCI jolang: https://www.thingiverse.com/thing:2860818

который, в свою очередь, был ремиксом держателя Raspberry PCI от Сверре Свеннингсена: https://www.thingiverse.com/thing:2720009

Макет использовался для проверки соответствия моей модели.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,3 мм

Заполнение:

100%

Нить: Prusa Polymers PLA Galaxy Silver

Примечания:

Поскольку вся суть заключалась в быстром и простом решении для печати, обе детали печатаются без опор и юбки (по крайней мере, на подогреваемой платформе). Я не думаю, что вам нужны какие-то особые настройки, чтобы распечатать это. Я использовал одну оболочку.

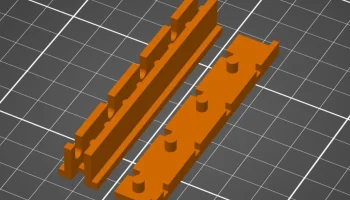

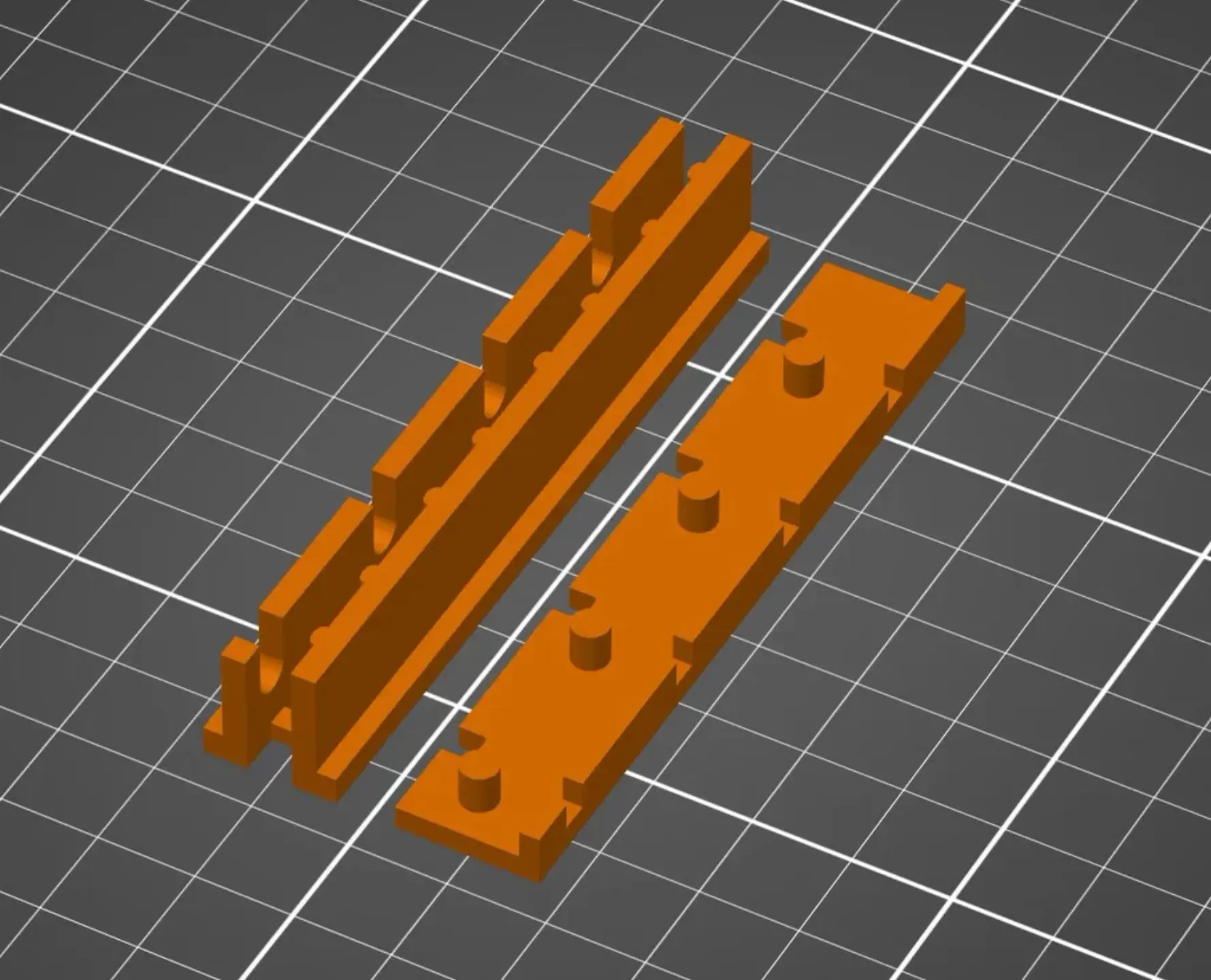

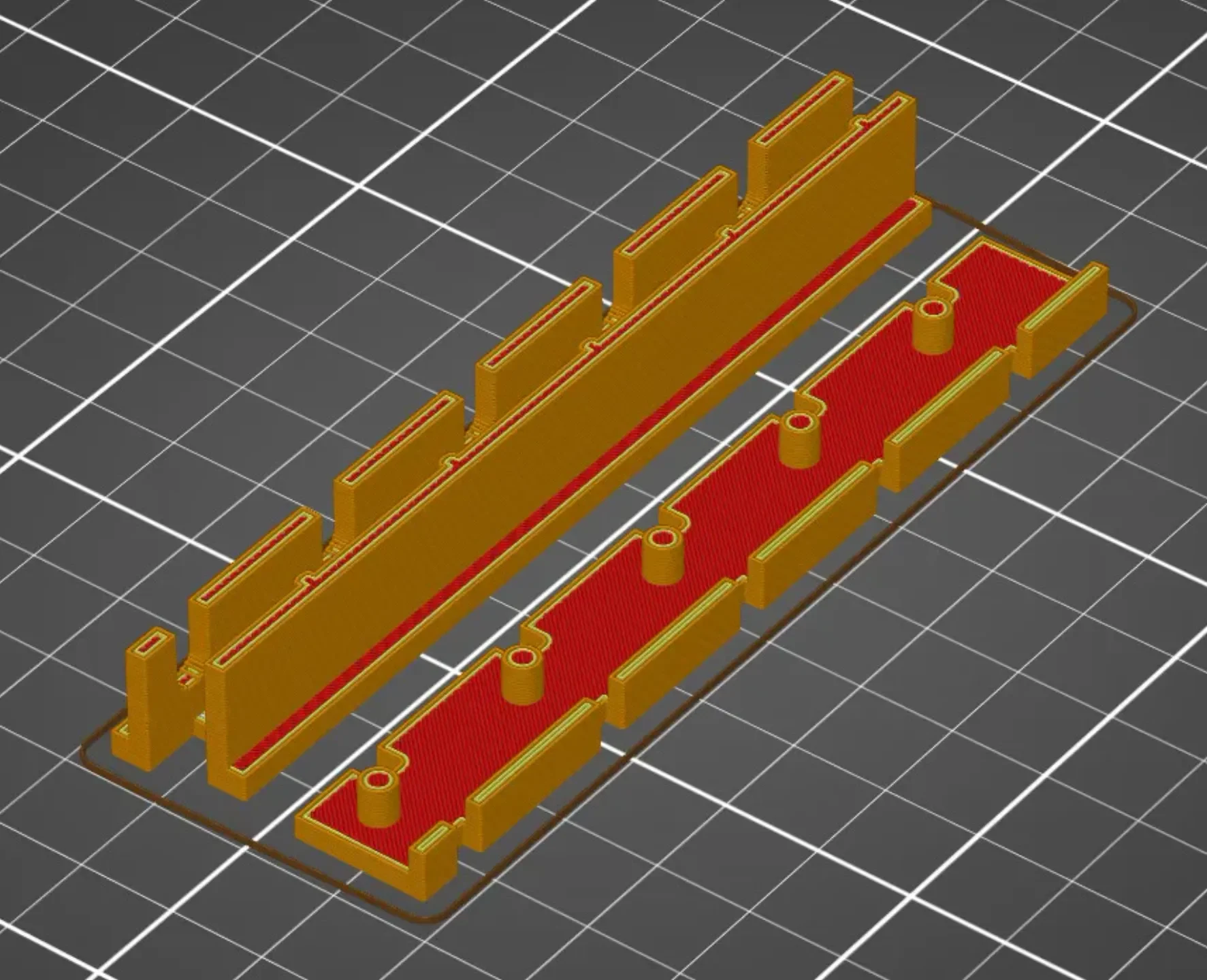

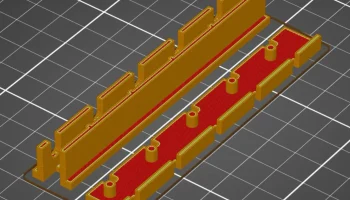

Обратите внимание на ориентацию деталей; они неправильно размещены в STL; извините за это. См. прикрепленные изображения для моей рекомендуемой ориентации.

(1 июня 2020 г.): Я заметил конструктивный недостаток в конструкции до вышеупомянутой даты, когда конструкция запрещала установку карт, у которых печатная плата выше кронштейна. Это исправлено. На некоторых фотографиях все еще виден старый дизайн, но разница незначительна. Файлы Blender и STL содержат обновленный дизайн.

Категория: Компьютер
