USB-C для крепления под столом

ПРИМЕЧАНИЕ: это v2 первой версии.

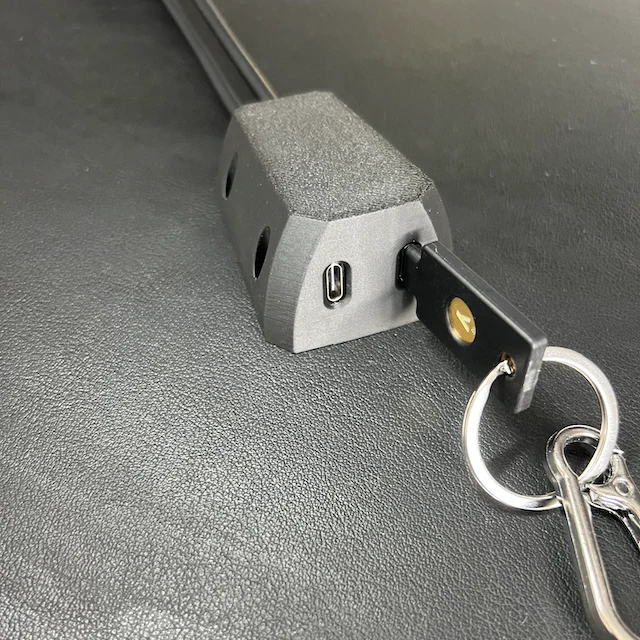

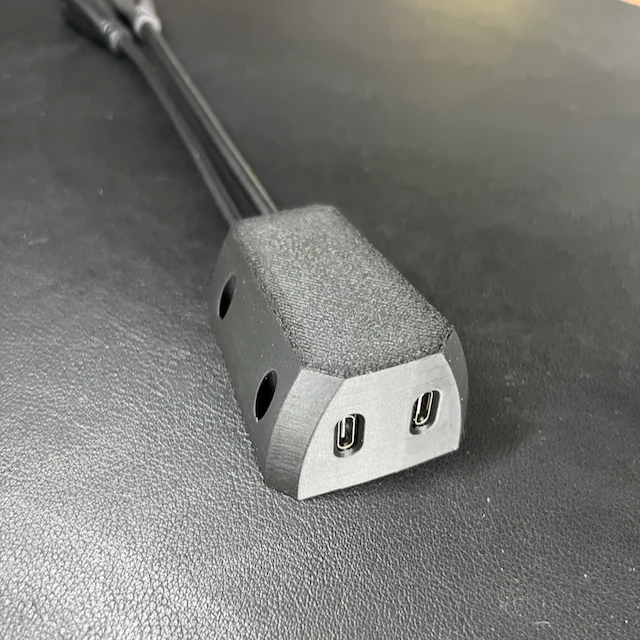

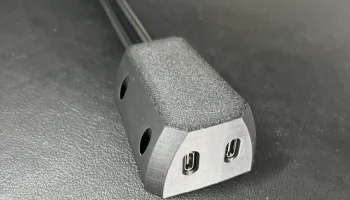

Напечатанное на 3D-принтере крепление USB-C под столом для различных устройств USB-C, таких как YubiKeys, кабели для зарядки, флешки USB-C и т. д.

Части
Крепление: основная часть, которая крепится к нижней части стола.
Зажим: крошечный зажим, используемый внутри крепления для крепления удлинительных кабелей USB-C (новинка версии 2).

Инстр��кции по печати, спецификация и сборка
Нить: любая, которую вы предпочитаете (я использовал стандартный PLA).
Время печати: на обычном принтере это занимает менее 1 часа (в моем случае ~ 45 минут).
Опоры: нет, распечатывайте как есть (я использовал только небольшую опору из дерева для зажима, которая входит в крепление)
Кабели: 2 удлинителя USB C «мама-папа» с винтовым креплением ввинчиваются в крепление. Мой кабель был оснащен USB 3.1 gen 2 (10 Гбит/с). Я заказал их в упаковке на Amazon: https://www.amazon.de/dp/B0D8SGMGT3. Их длина всего 20 см, поэтому вам понадобятся удлинительные кабели для вашей машины.
Винты:
4 винта M3x16 с потайной/плоской головкой для крепления крепления к нижней части стола. Внешний диаметр головки винта составляет 5,5 мм. Крепление предназначено для винтов с потайной головкой именно такого диаметра или меньше. Очевидно, вы можете использовать винт любой длины, если он потайной, диаметр головки винта составляет ≤ 5,5 мм и должен быть M3.
все одного типа: цилиндрическая головка винта с внутренним шестигранником
2x M2,5x20 — по одному на каждую нижнюю резьбу удлинительных кабелей USB-C для их фиксации в креплении.
2x M2,5x16 — по одному на каждую верхнюю резьбу удлинительных кабелей USB-C для фиксации их в креплении через зажим
1x M2,5x8 — для крепления хомута к креплению
Разное:
Длинный шестигранный ключ (сборка немного сложная...)

Сборка
Распечатайте крепление и зажим.
С внутренней стороны в основании крепления расположена горизонтальная балка с двумя отверстиями ��од винты М2,5х20. Предварительно прикрутите их (не волнуйтесь, если они не прямые, отверстия намеренно слегка наклонены).
Вставьте оба удлинителя USB-C в вырезы крепления и закрепите их предварительно вкрученными винтами M2,5x20. Вам понадобится шестигранный ключ. Если все выровнено правильно, 20-миллиметровые винты должны находиться на одном уровне с балкой.

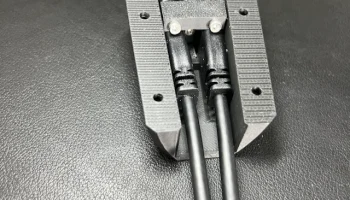

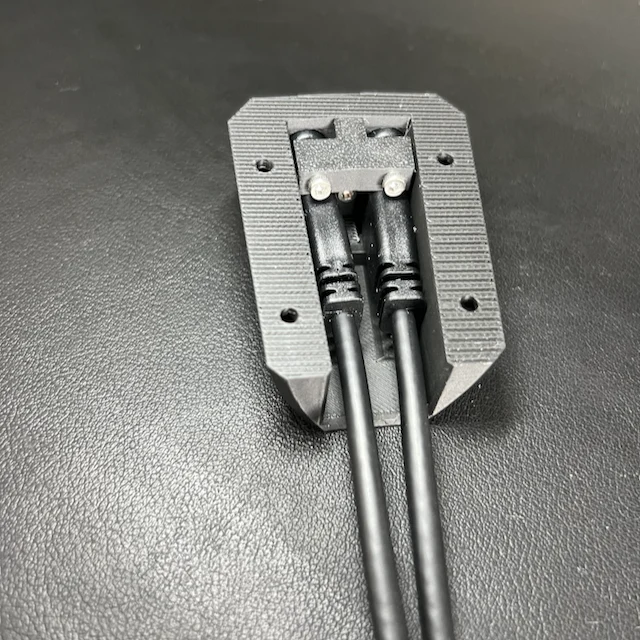

Предварительно прикрутите хомут винтом М2,5х8. Затем вставьте зажим в крепление между двумя удлинителями USB-C. В конечном итоге затяните хомут с предварительно вкрученным в крепление M2,5x8.
Наконец, вкрутите верхнюю резьбу удлинительных кабелей USB-C с помощью винтов M2,5x16 через зажим в крепление.

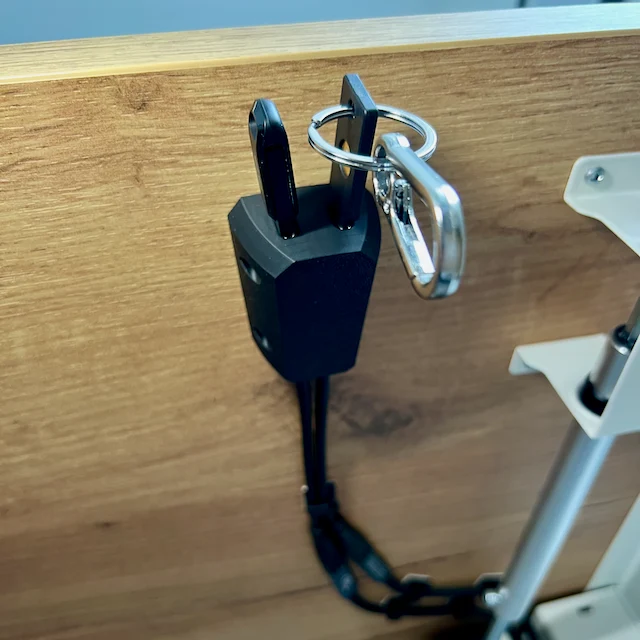

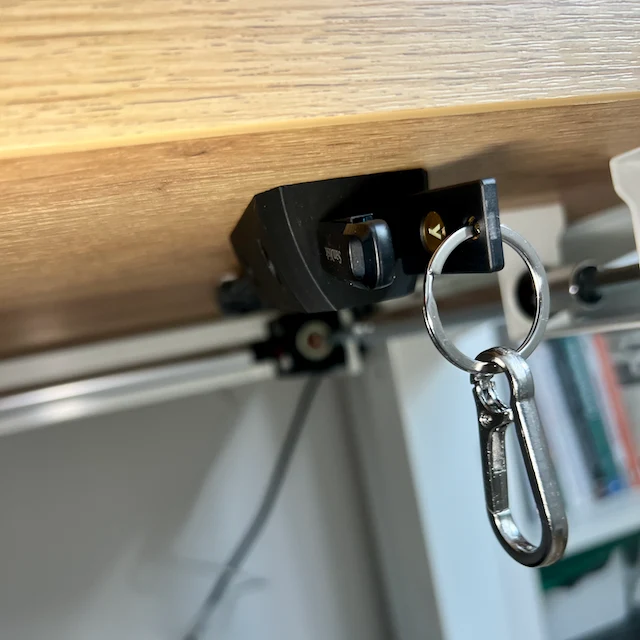

Теперь крепление можно прикрепить к нижней части стола с помощью винтов M3x16.

Прежде чем сверлить отверстия в столе: Отверстия для винтов M3 слегка наклонены на 10 градусов. Это уменьшает размер карманных отверстий по бокам крепления. Мне очень помогло сверлить под небольшим углом. Альтернативно, вы также можете использовать распечатанный шаблон.
