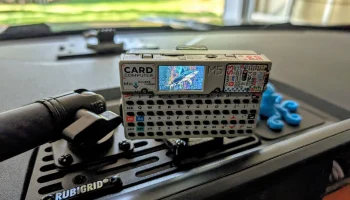

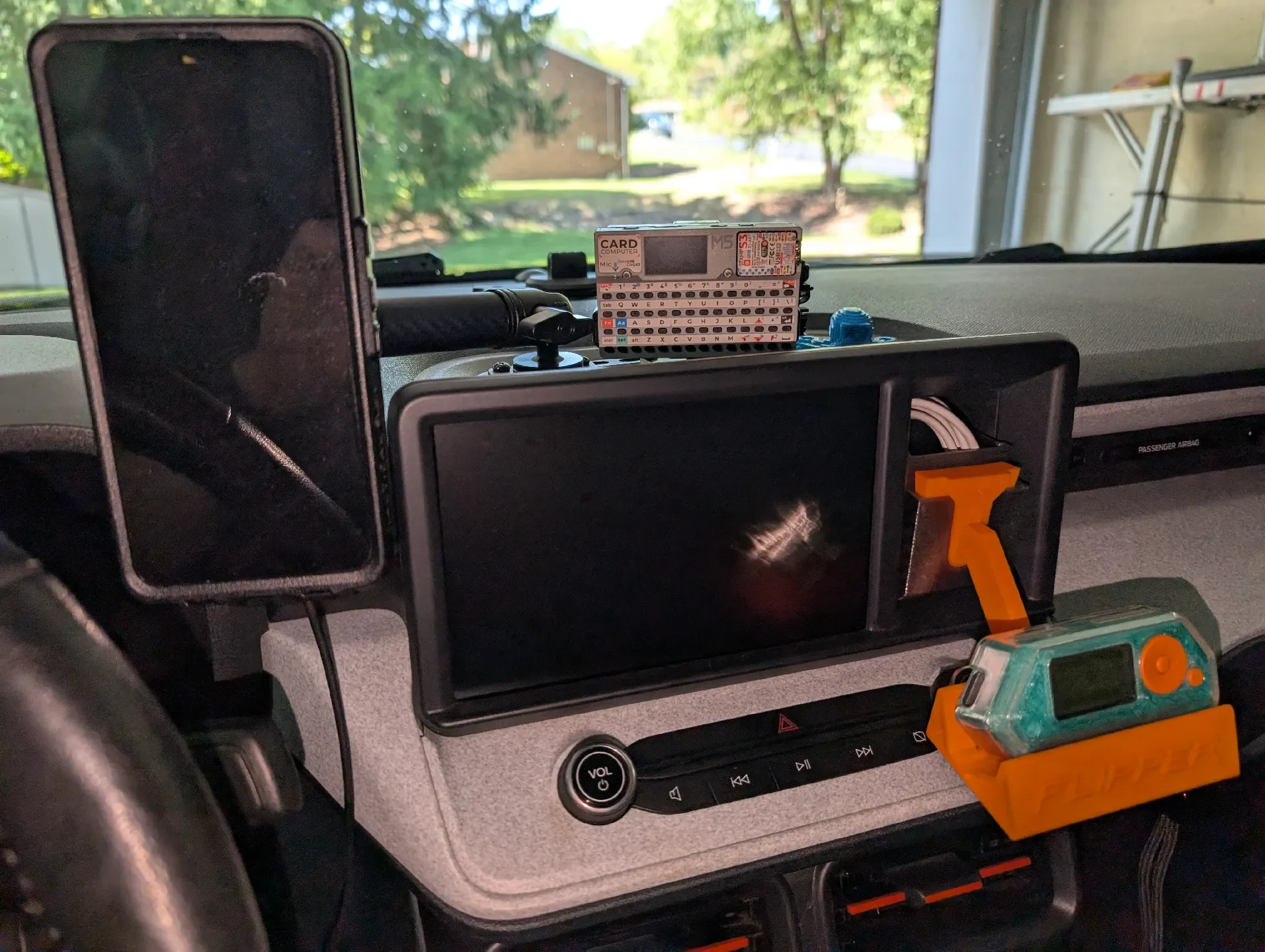

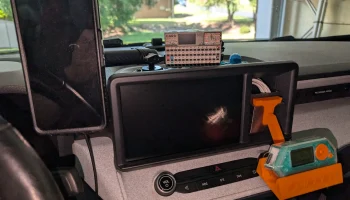

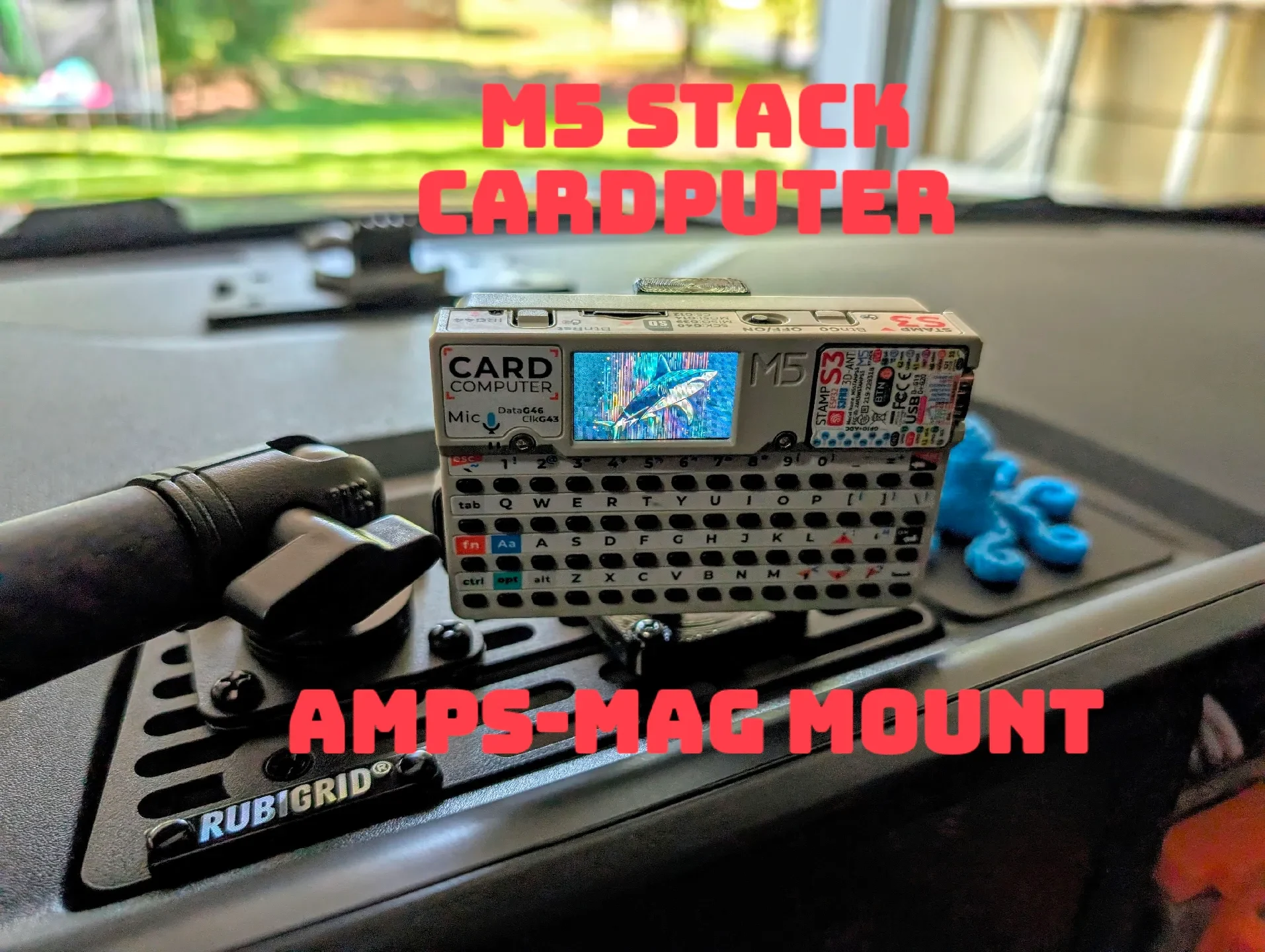

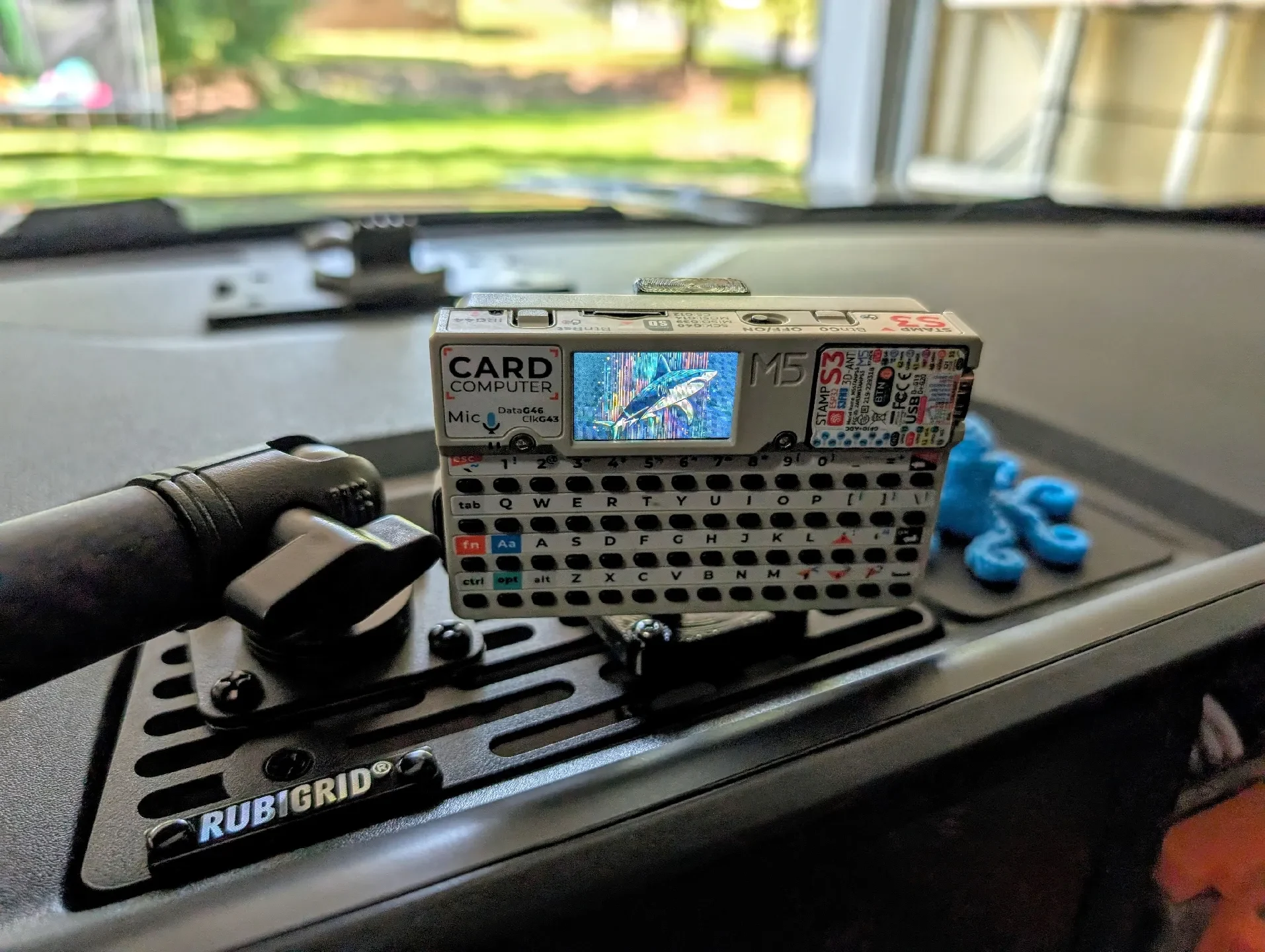

Я разработал это магнитное крепление для крепления Rubigrid внутри моего грузовика. Печатается по 3 штуки. Во-первых, основание AMPS, которое можно установить на Rubigrid подходящего размера или прикрепить к приборной панели с помощью ленты VHB. (При установке на решетчатое основание также потребуются (4) винта M5 x 15 с несколькими шайбами и нейлоновыми гайками.) Во-вторых, стойка, которая действует как опора и ось для крепления. И наконец, магнитная подставка, на которой находится карточный компьютер M5Stack. Рекомендуется напечатать все эти детали из PETG или чего-то еще более устойчивого к температуре/УФ-излучению. Моя напечатана с помощью Bambulab Black PETG.

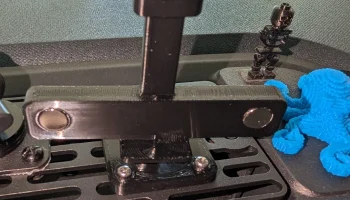

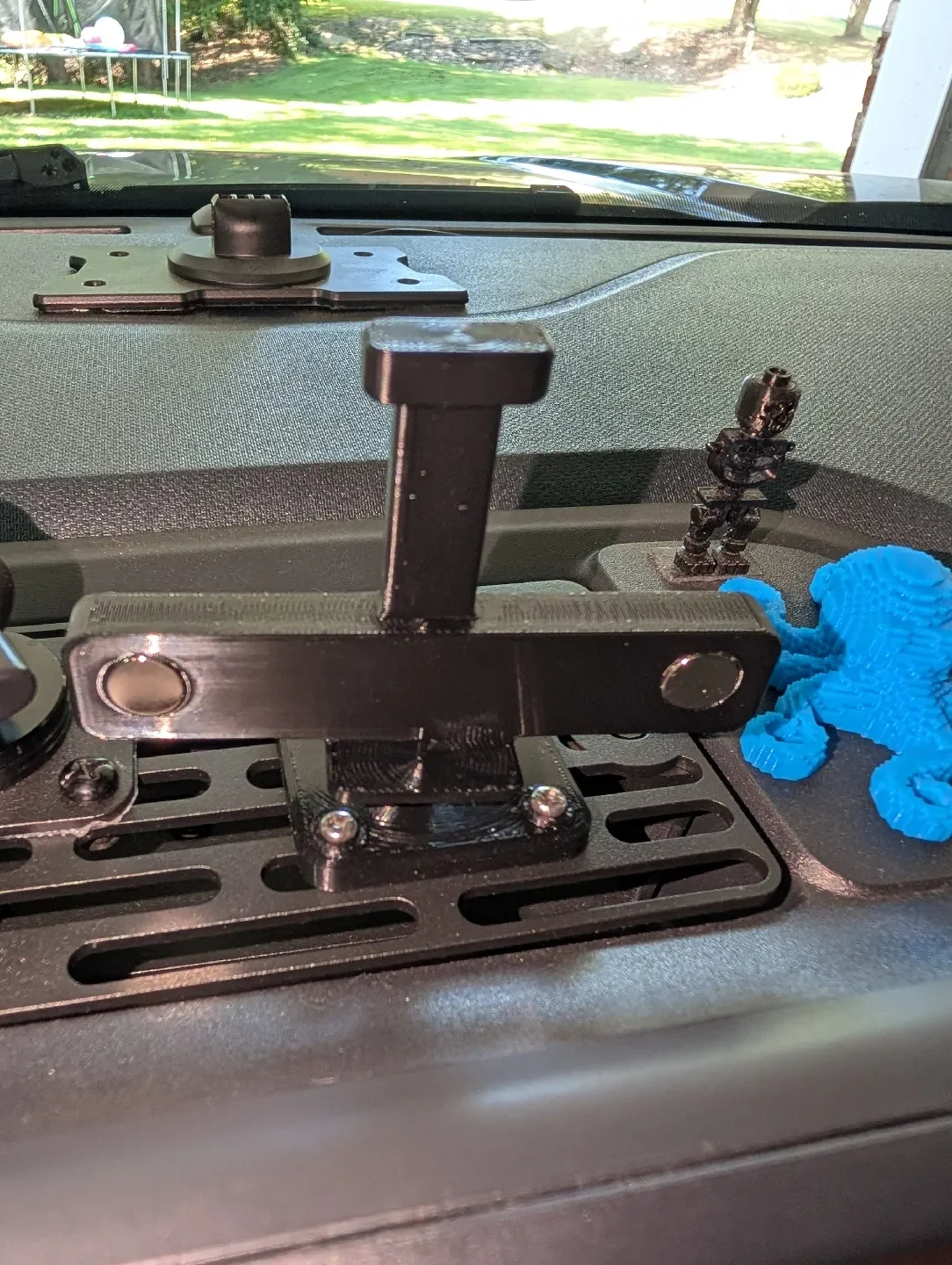

Для этого проекта необходимы два круглых магнита размером 10 х 3 мм. После того, как часть опоры напечатана и внутренняя часть отверстий для магнитов очищена от поддерживающего материала, их можно плотно вставить в углубление. По желанию можно добавить клей.

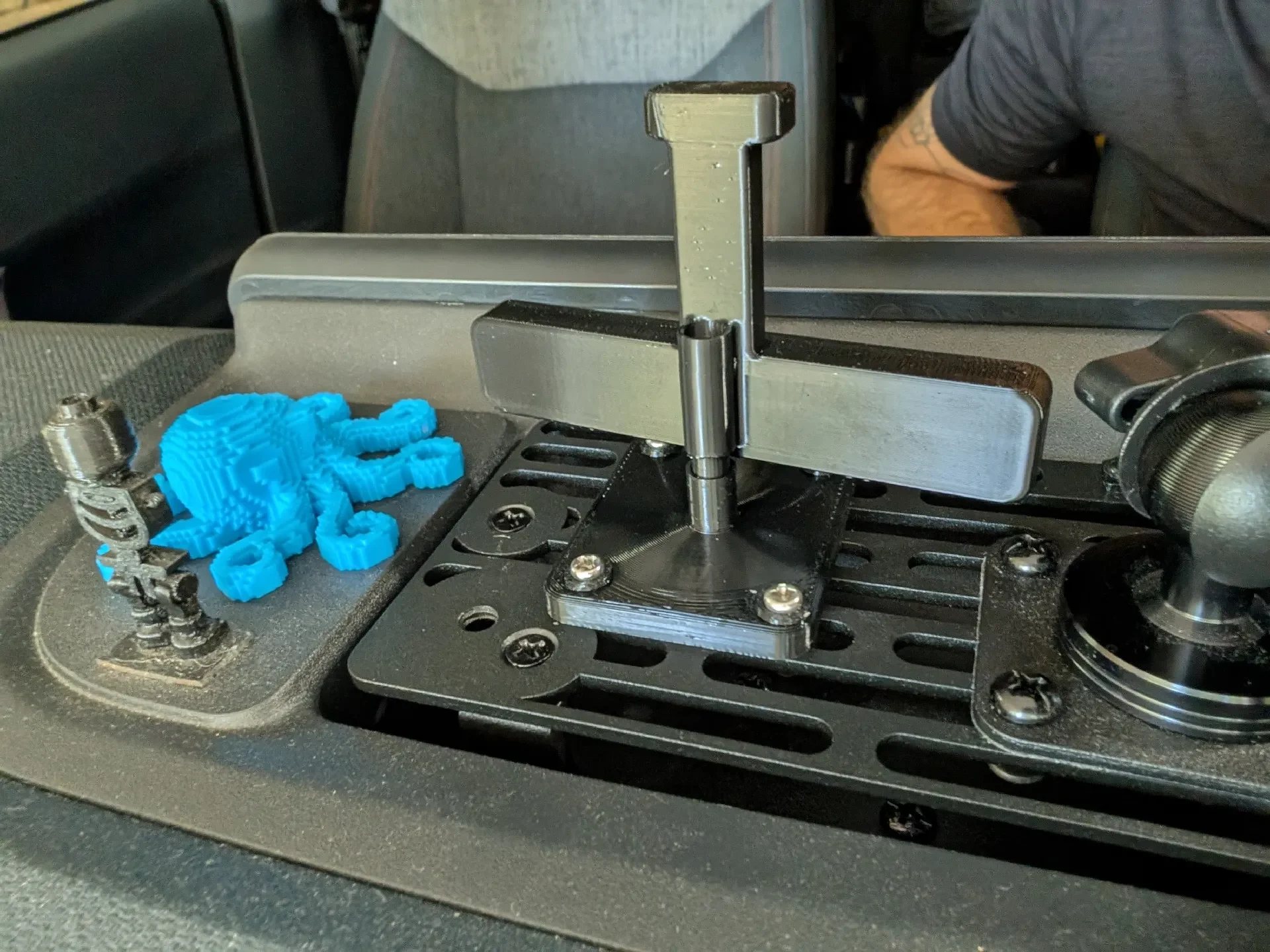

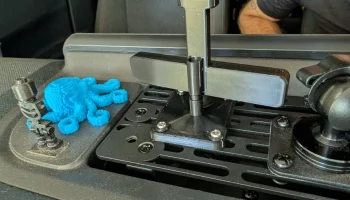

Для сборки аккуратно вдавите стойку в круглое отверстие на задней части подставки ПО МИНИМУМ НА ПОЛОВИНУ! Эта деталь спроектирована таким образом, чтобы с трением входить в обе сопрягаемые детали. После того, как стойка плотно вставлена в магнитную опору и крепление AMPS закреплено на приборной панели, другую сторону стойки можно вставить в крепление AMPS с помощью трения.

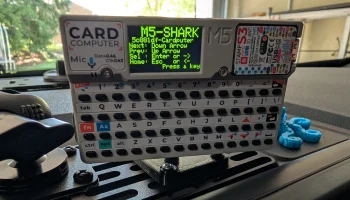

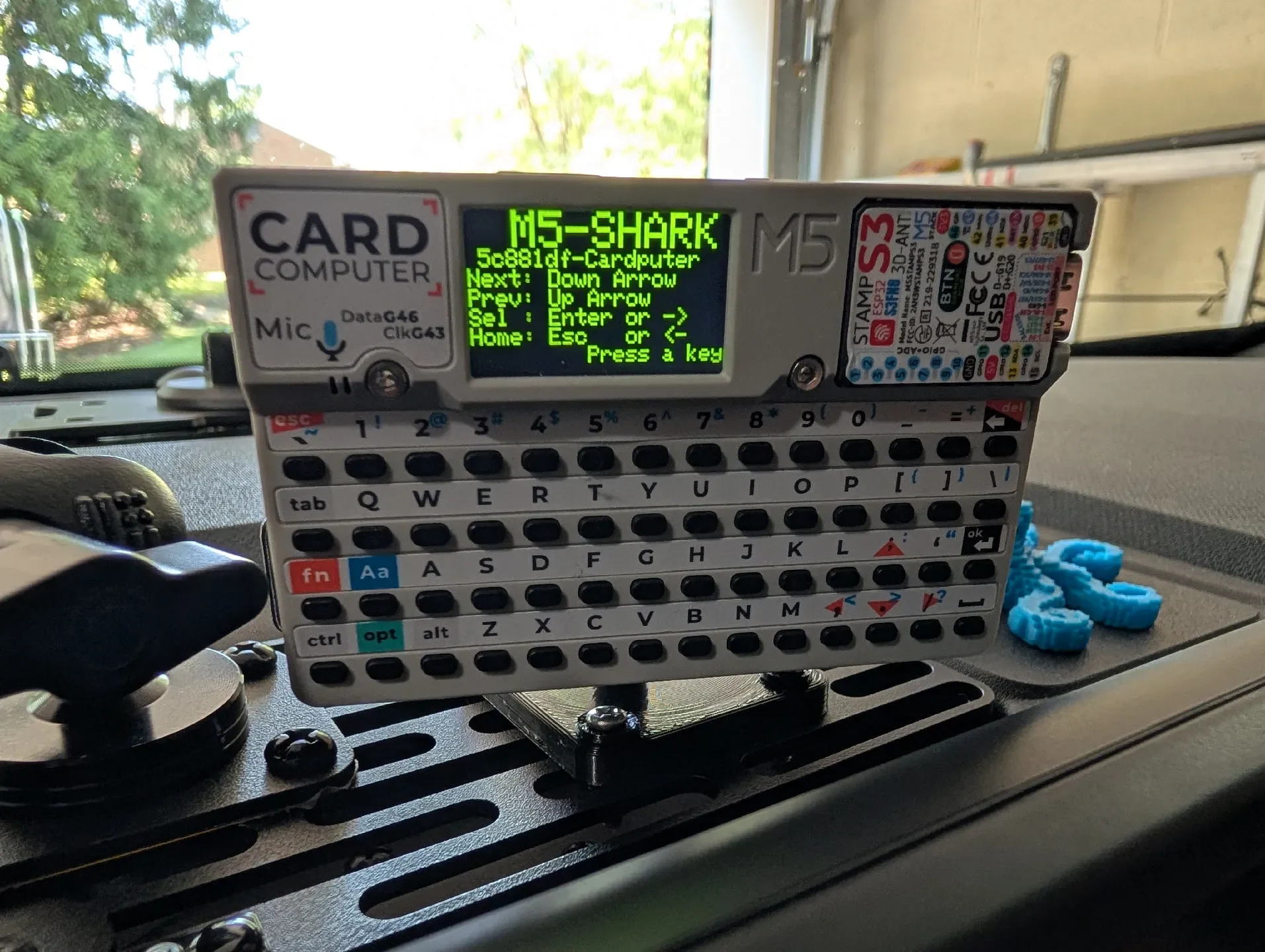

Теперь у вашего карточного компьютера M5Stack есть надежный дом, пока вы путешествуете туда и обратно во многих опасных приключениях! Если вам понравилась эта модель, пожалуйста, поставьте лайк и оценку. Все помогает!
