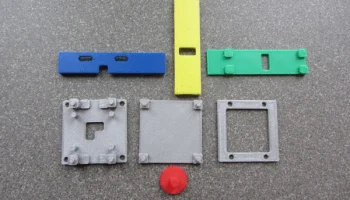

Демонстрационный набор логических вентилей Z1, вдохновлен...
Это моя интерпретация работы базовых логических элементов, поскольку их можно использовать в программируемых калькуляторах Zuse Z1. Информация взята со страниц 216-2217 книги, описанной ниже. Иллюстрации взяты из патента, на который Цузе подал заявку в 1936 году, или принадлежат автору книг. Оригинальный Z1 спроектирован и построен в 1936-1941 годах. Реплика/модернизированная конструкция создана Конрадом Цузе в 1989 году. В Z2, Z3 и Z4 использовались реле для части ЦП, поэтому механические ворота, вероятно, здесь не используются.

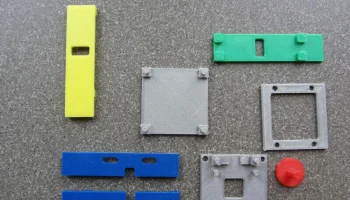

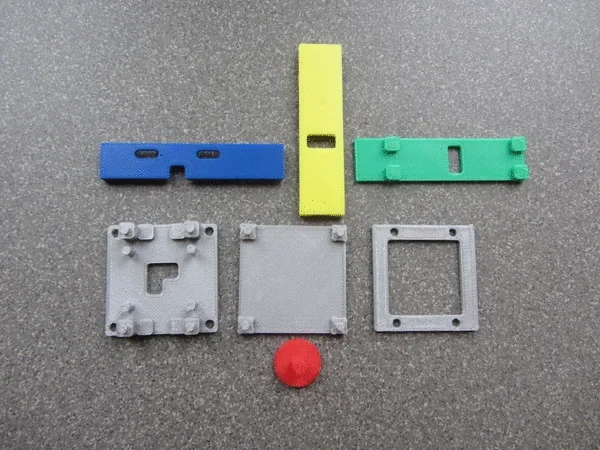

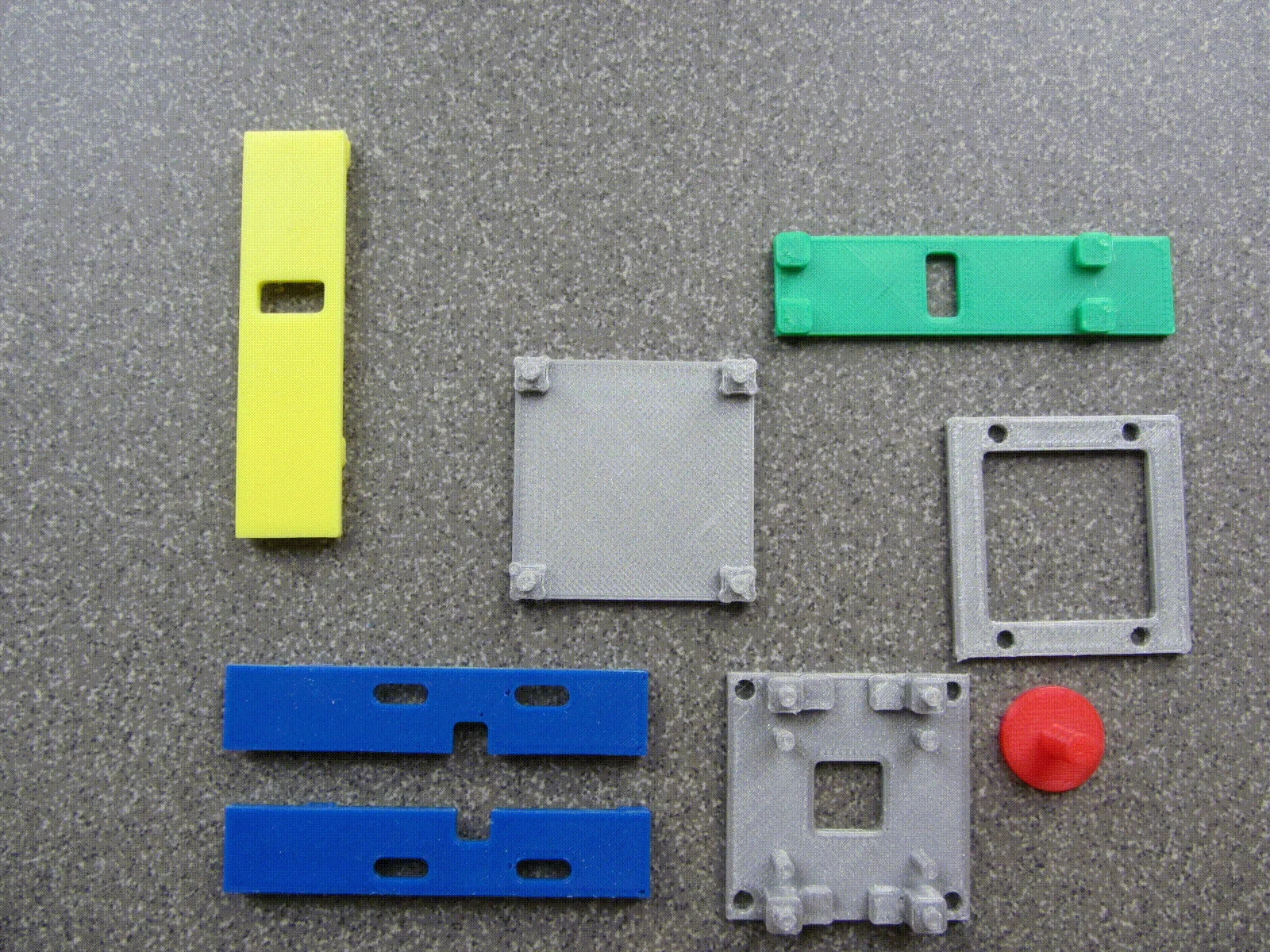

Оригинально описанные детали представляют собой простые металлические полоски и штифт (красные, синие, желтые, зеленые и средне-серые детали), я добавил несколько направляющих и. В реальной машине детали будут разными и интегрированными. Эта модель предназначена только для демонстрации принципа, а не для того, чтобы напоминать оригинал (уничтоженный) или копию (Немецкий технический музей, Берлин, Германия: https://sdtb.de/museum-of-technology/exhibitions/1256/).

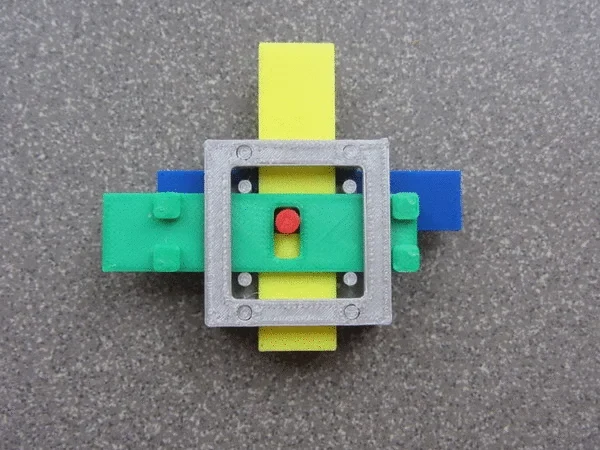

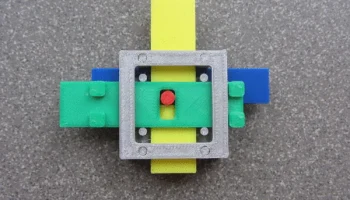

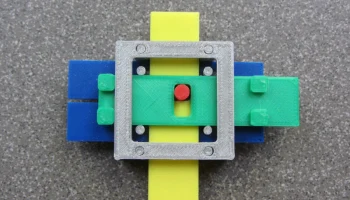

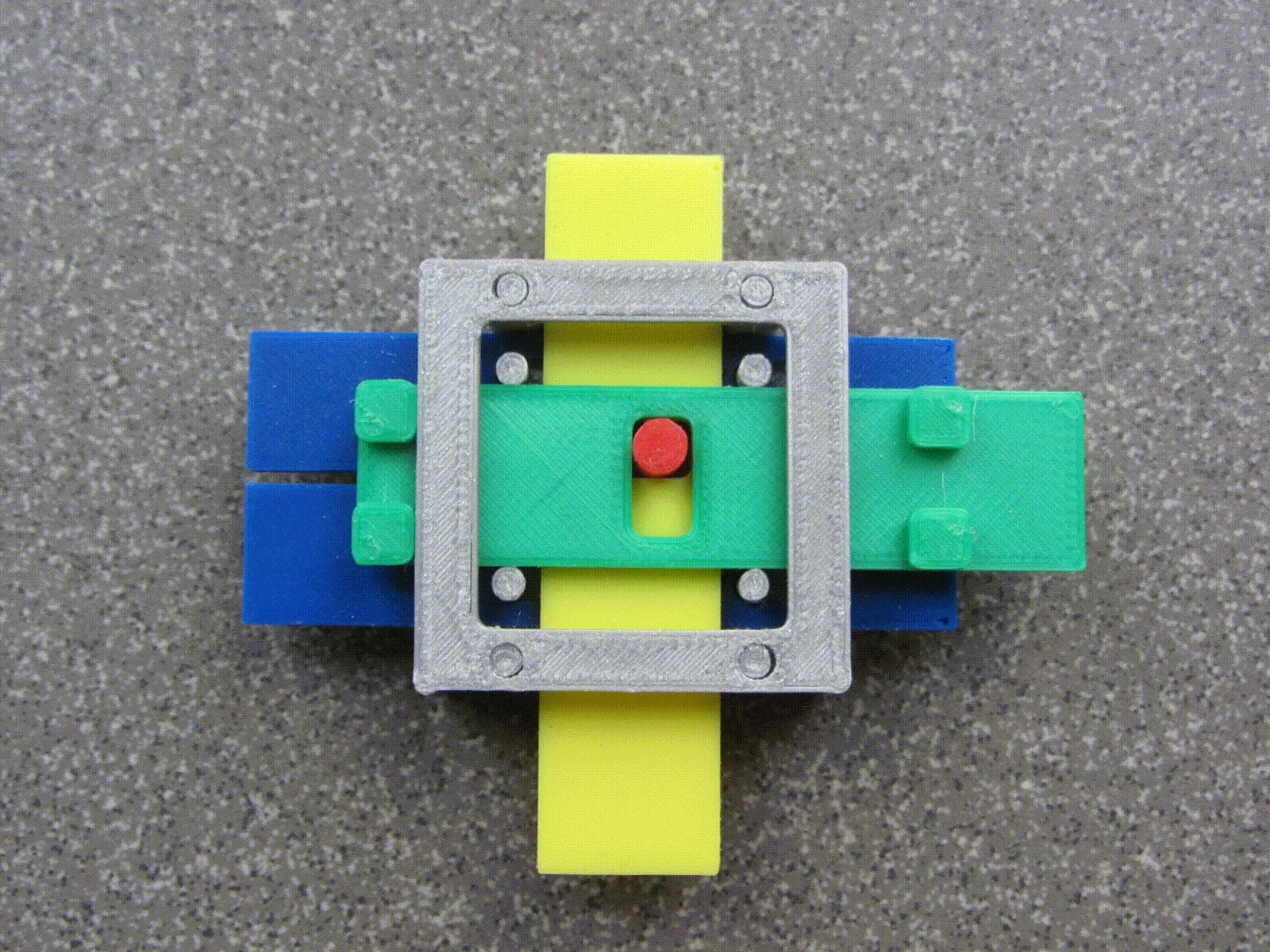

В книге не упоминается тип ворот, но, похоже, это переключатель, который также можно использовать как ворота НЕ. ПРИМЕЧАНИЕ. Нигде в литературе не упоминается, как на самом деле выглядели ворота Z1. Ворота, показанные здесь в 3D-рендеринге, являются лишь возможностью, основанной на общем описании в заявке на патент. Это ренд��ринг варианта первого, простого переключающего элемента. и он работает как реле.
Die Rechenmaschienen von Konrad Zuse/Hrsg.: Рауль Рохас. Мит Бейтр. фон Ф.Л. Бауэр, Х.Дорш, Х. Петцольд, Р. Рохас, Г.-А. Турм и Г. Видигер sowie zwei Patentschriften von Konrad Zuse
ISBN-13: 978-3-642-71945-5
Springer-Verlag Берлин Гейдельберг 1998 г.
Жаль, что анимированные GIF-файлы не работают :-(.
Распечатать инструкции
Производитель принтера: Prusa
Принтер: i3 МК3
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,2 мм
Заполнение: 5-20%
Filament_brand: любая марка,
Filament_color: цвет; как тебе это нравится
Filament_material: PLA, но подойдет любая жесткая нить.
