CooliPi 4B VESA 100x100 мм

Защелкивающийся держатель VESA 100x100 мм для корпуса CooliPi 4B CASE.

Держатель CooliPi 4B CASE с прокладкой кабелей для компьютера Raspberry Pi 4 model B.
Дополнительную информацию можно найти на сайте www.coolipi.com.
Делайте покупки на сайте www.sensoreq.com.

Распечатать инструкции

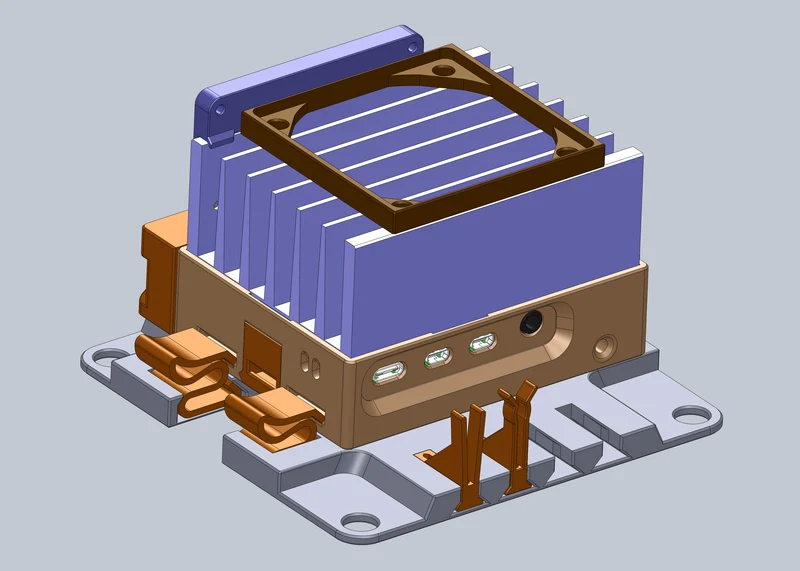

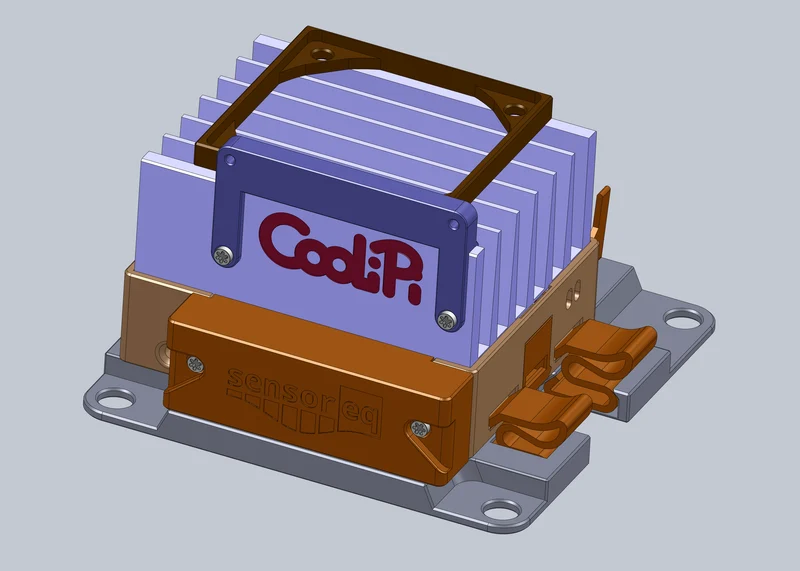

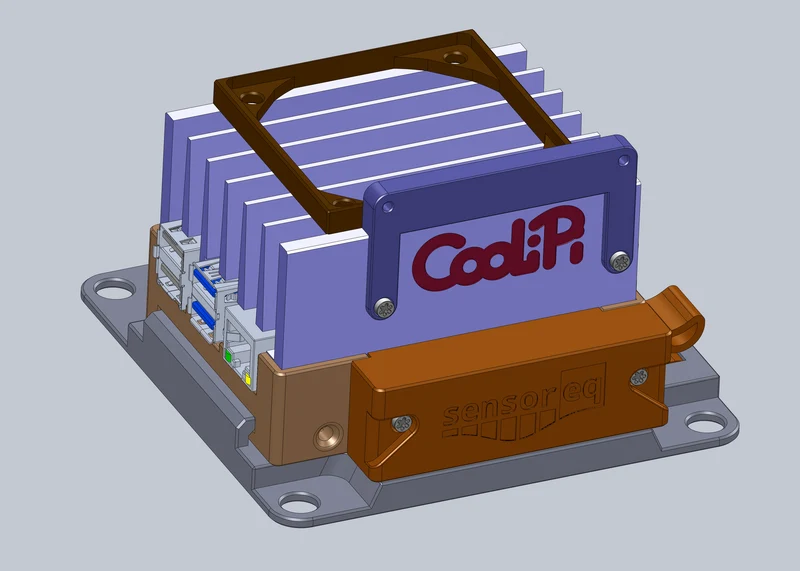

Это держатель VESA 100x100 мм для корпуса Raspberry Pi модели B под названием CooliPi 4B CASE, предназначенный для использования с настоящим алюминиевым радиатором, продаваемым на сайте www.sensoreq.com.

ЗАЖИМЫ удерживают корпус на месте.

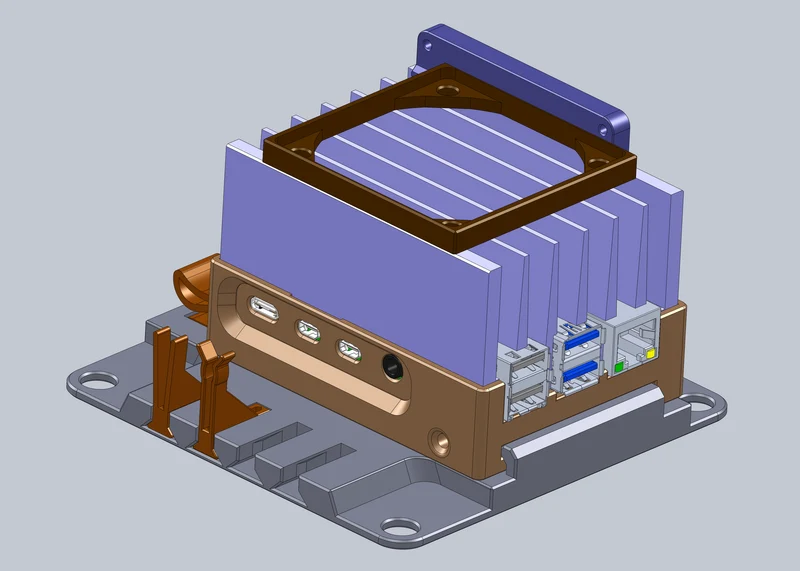

V-образные опоры удерживают кабели (разъем USB-C, HDMI, TRRS 3.5).

Если у вас Prusa i3 MK3/S с диаметром сопла 0,4 мм, вы можете использовать gcode напрямую. Материал для печати PETG. Не тестировалось с другими материалами. Корпус экспортировался с 15% заполнением, CLIPS — со 100% заполнением.

Вы можете использовать проект 3mf и менять любые другие параметры печати, включая материал, но помните о масштабном коэффициенте — термическое сжатие может быть другим.

Детали в слайсере увеличиваются на 0,3% из-за термического сжатия PETG после охлаждения. Настройте свой, но это не критично.

Другими словами, gcode увеличился на 0,3%.
В проекте 3mf для этой части предусмотрено увеличение на 0,3%.
Исходные файлы STL имеют номинальные размеры.

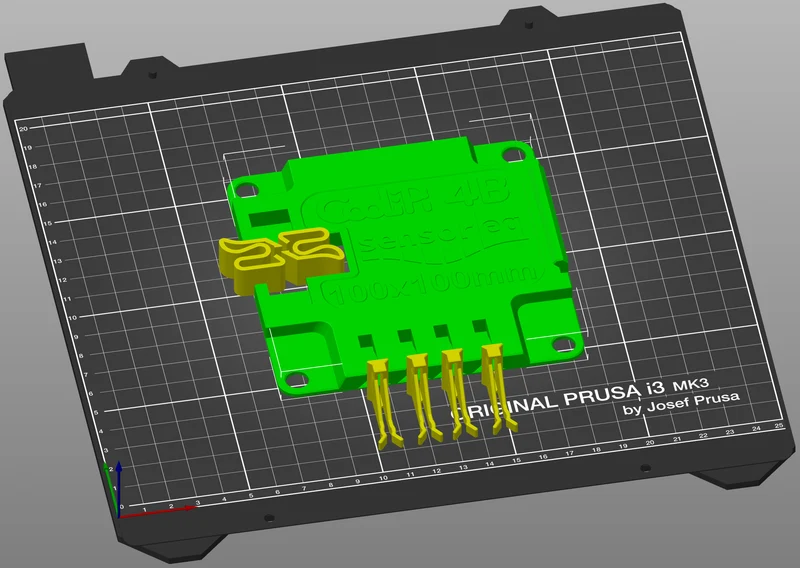

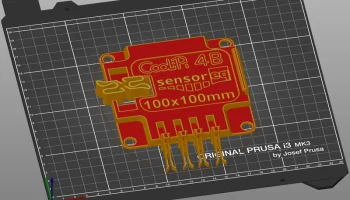

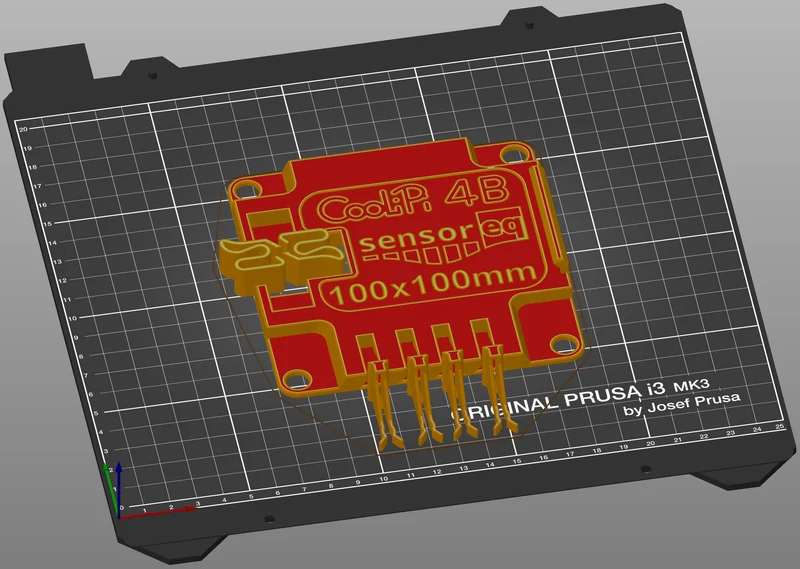

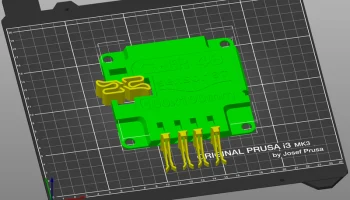

Ориентация печати видна на фотографиях. Никакие опоры не нужны.

Его следует использовать только с алюминиевым радиатором CooliPi 4B с сайта www.sensoreq.com и корпусом-охладителем CooliPi 4B. Вы можете сначала распечатать макет радиатора, чтобы оценить его размер и эстетику. Он находится в коллекции под названием радиатора CooliPi 4B MOCKUP.

Корпус находится в коллекции под названием CooliPi 4B CASE.

Рамка HAT и рамка FAN также входят в разные наборы коллекции.

Дополнительную информацию можно найти на сайте www.coolipi.com. Исходные файлы находятся в разделе «Загрузки» меню.
