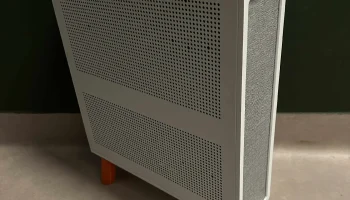

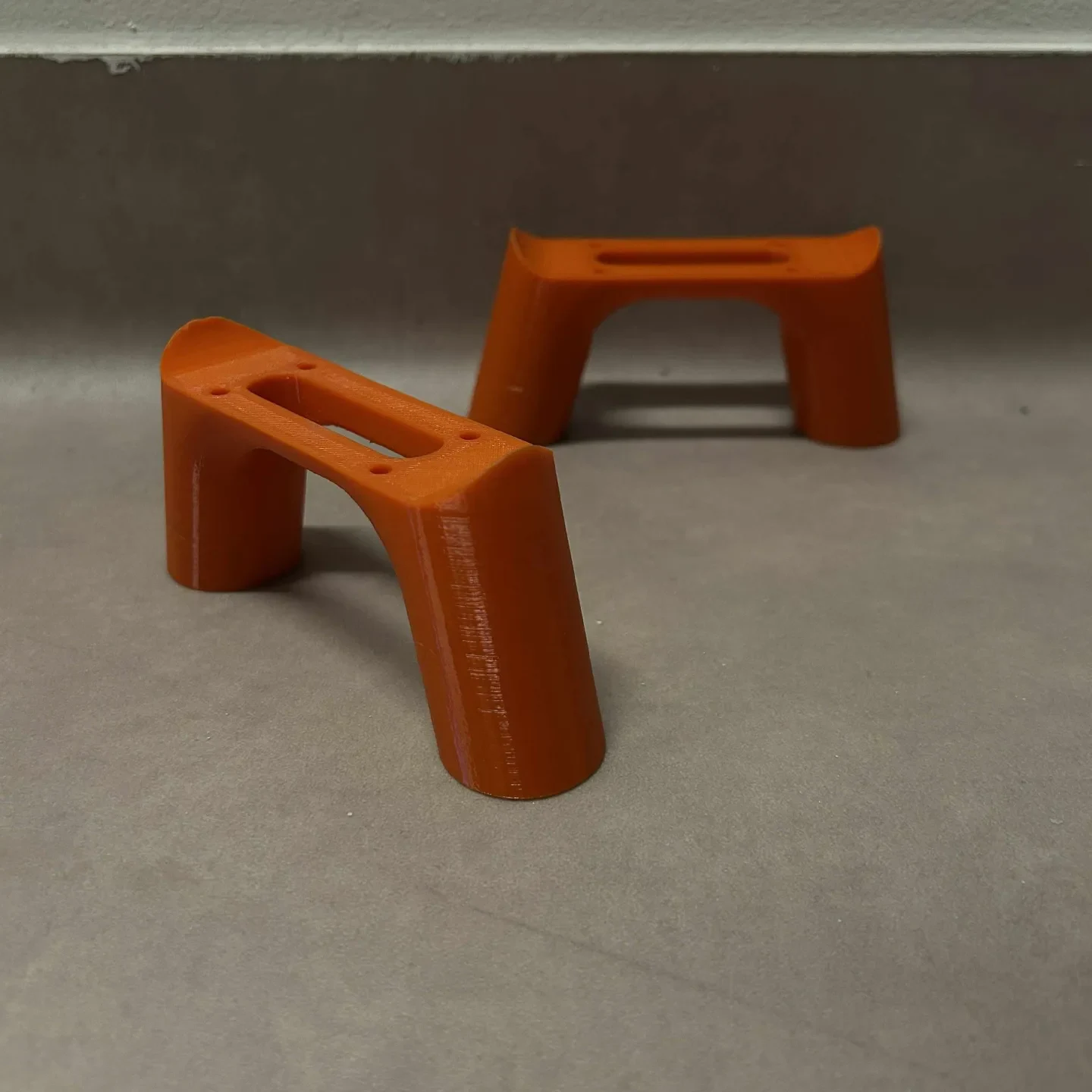

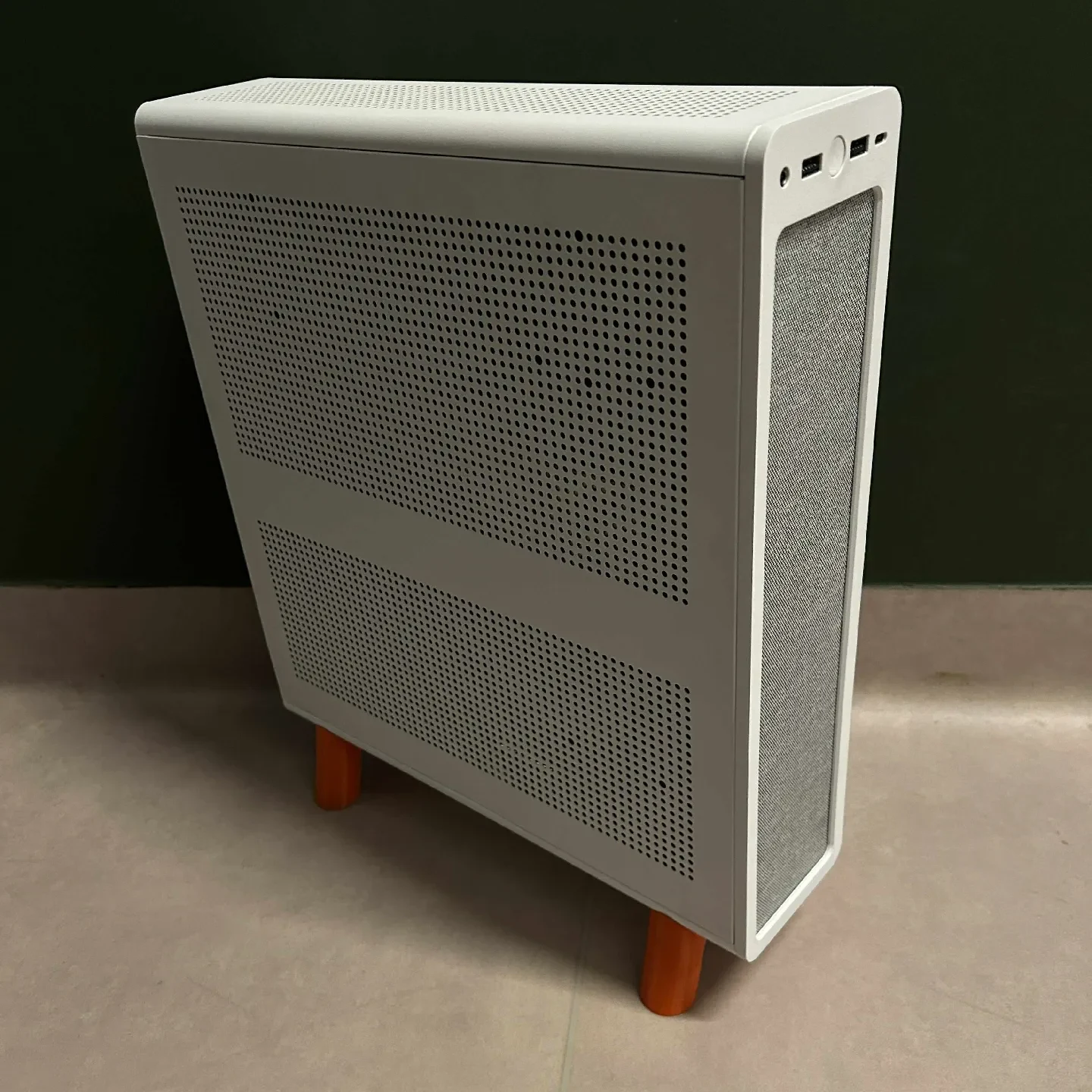

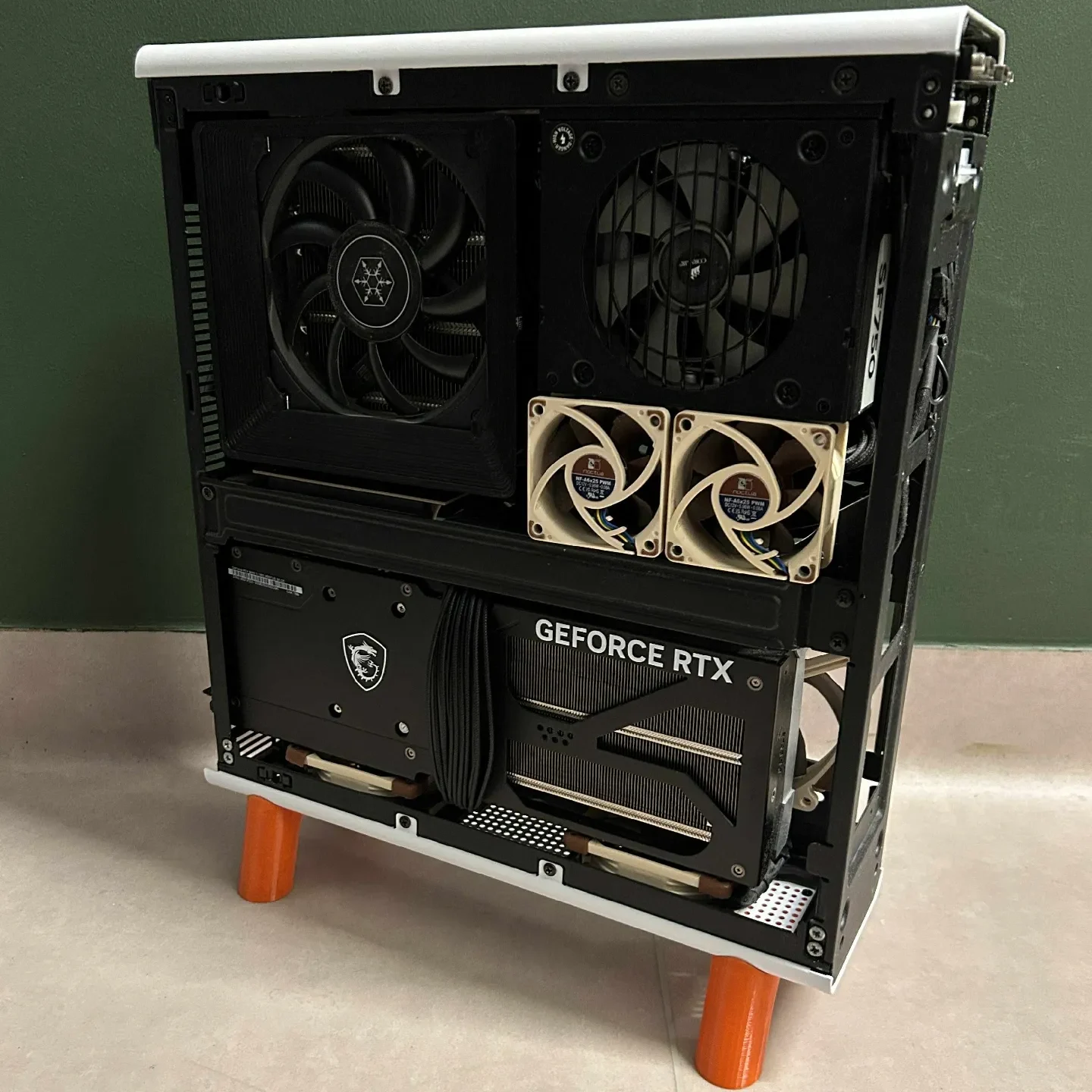

Пара минималистичных ножек, которые поднимают корпус Fractal Ridge ITX примерно на 50 мм (≈2 дюйма). Дополнительный зазор позволяет нижней части свободно дышать, снижая температуру графического процессора (или блока питания + процессора в зависимости от ориентации), придавая корпусу аккуратный вид в стиле мебели.

Аппаратное обеспечение
Назначение Деталь Кол-во
Резьбовая вставка M3 × 5 мм с накатанной головкой Ø4,2 мм (также подходит M3 × 6 мм Ø4,2 мм) 4
Крепежный винт M3 × 6-8 мм (потайная или полукруглая головка) 4

Нижняя панель Ridge уже имеет резьбу под M3, поэтому сверление или модификация корпуса не требуются.

Рекомендации по печати

Материал: PET-G (или любая нить, рассчитанная на температуру ≥80 °C). PLA может деформироваться при нагреве графического процессора.

Высота слоя: 0,20 мм (0,16 мм для более гладких стенок).

Заполнение: 30 % гироид.

Поддерживает: Нормальный (авто) — Плотный — Угол T 35

Сборка

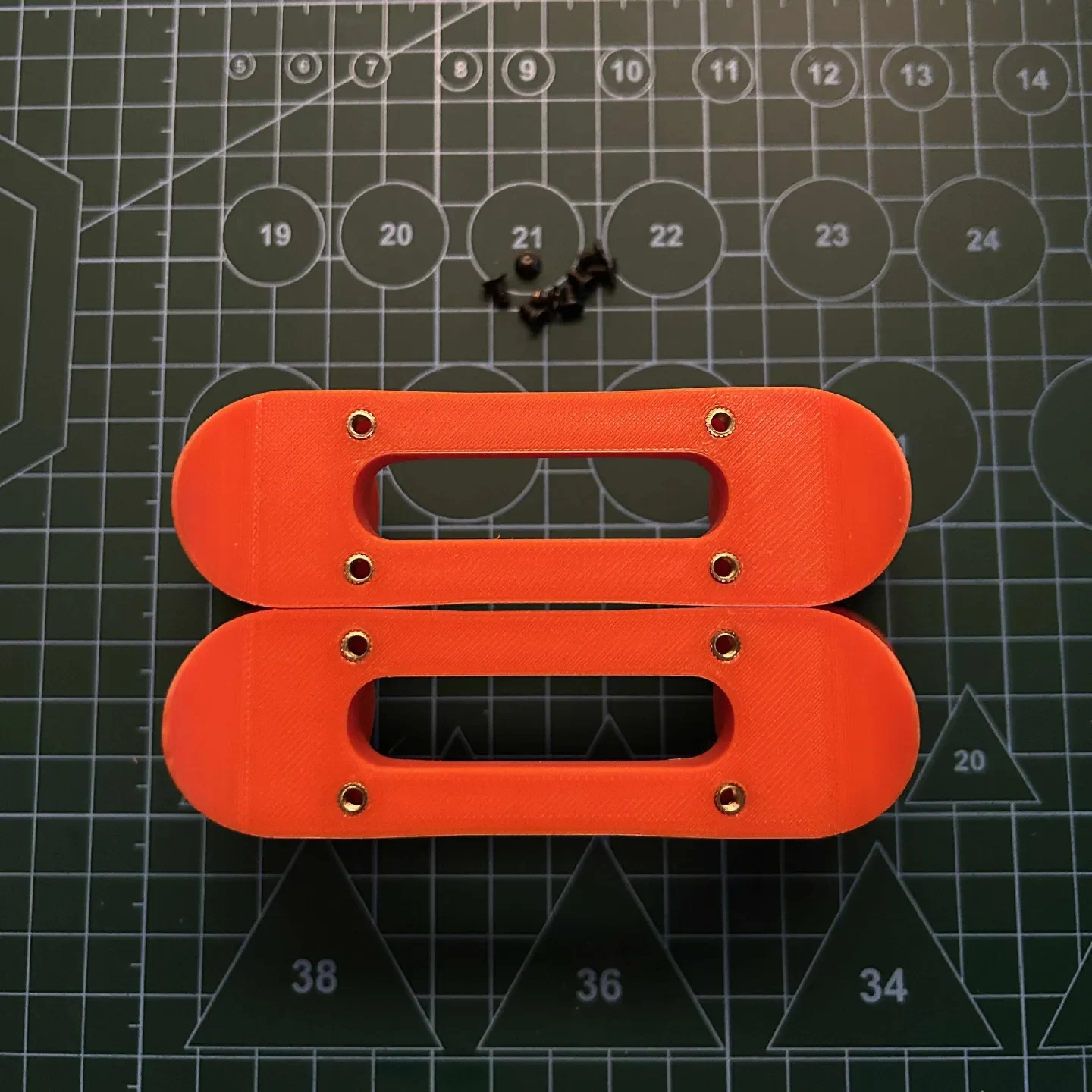

Нагрейте паяльник и вдавите латунные вставки заподлицо в углубления.

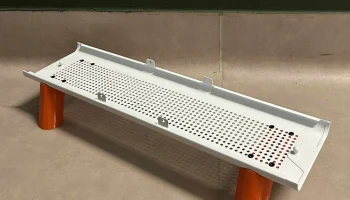

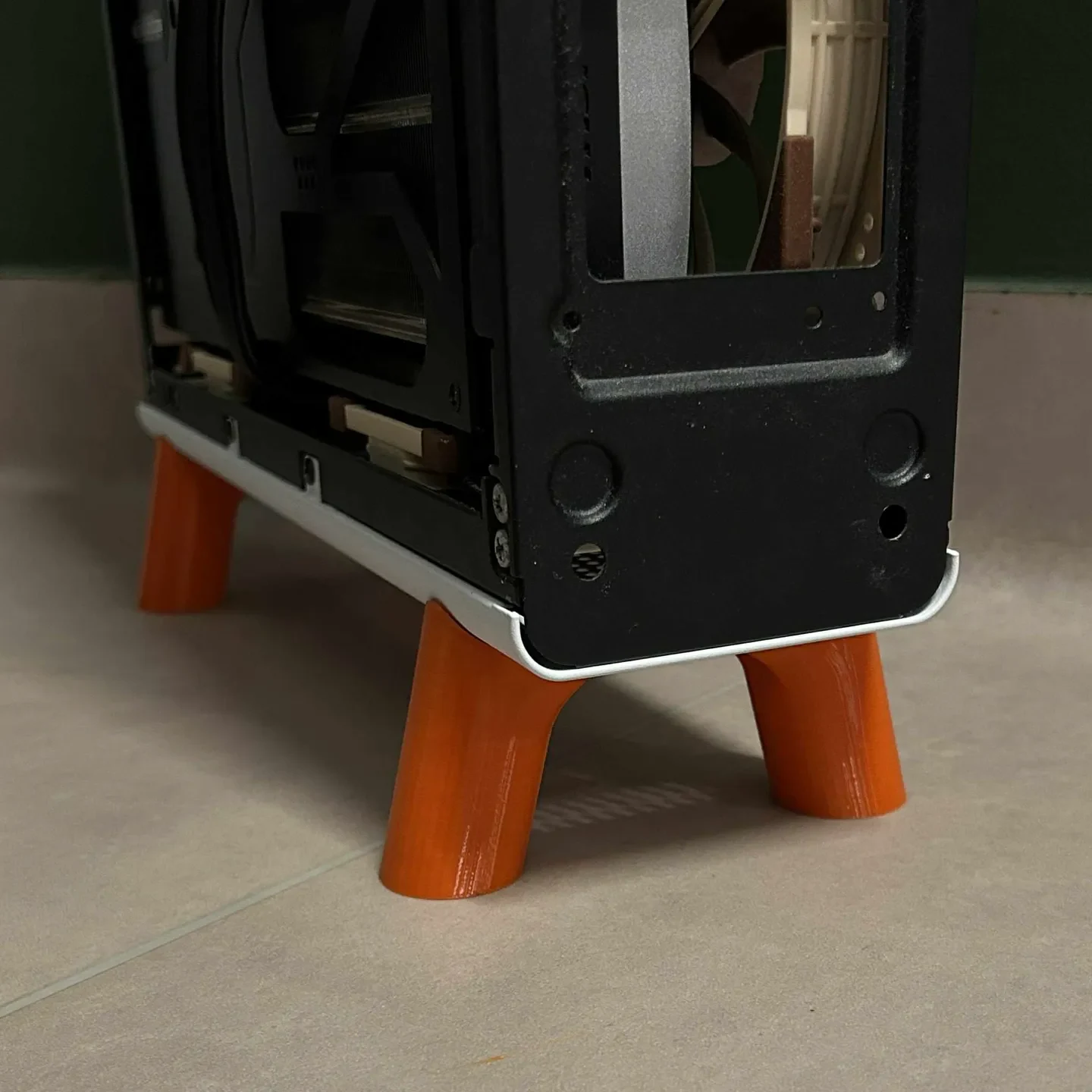

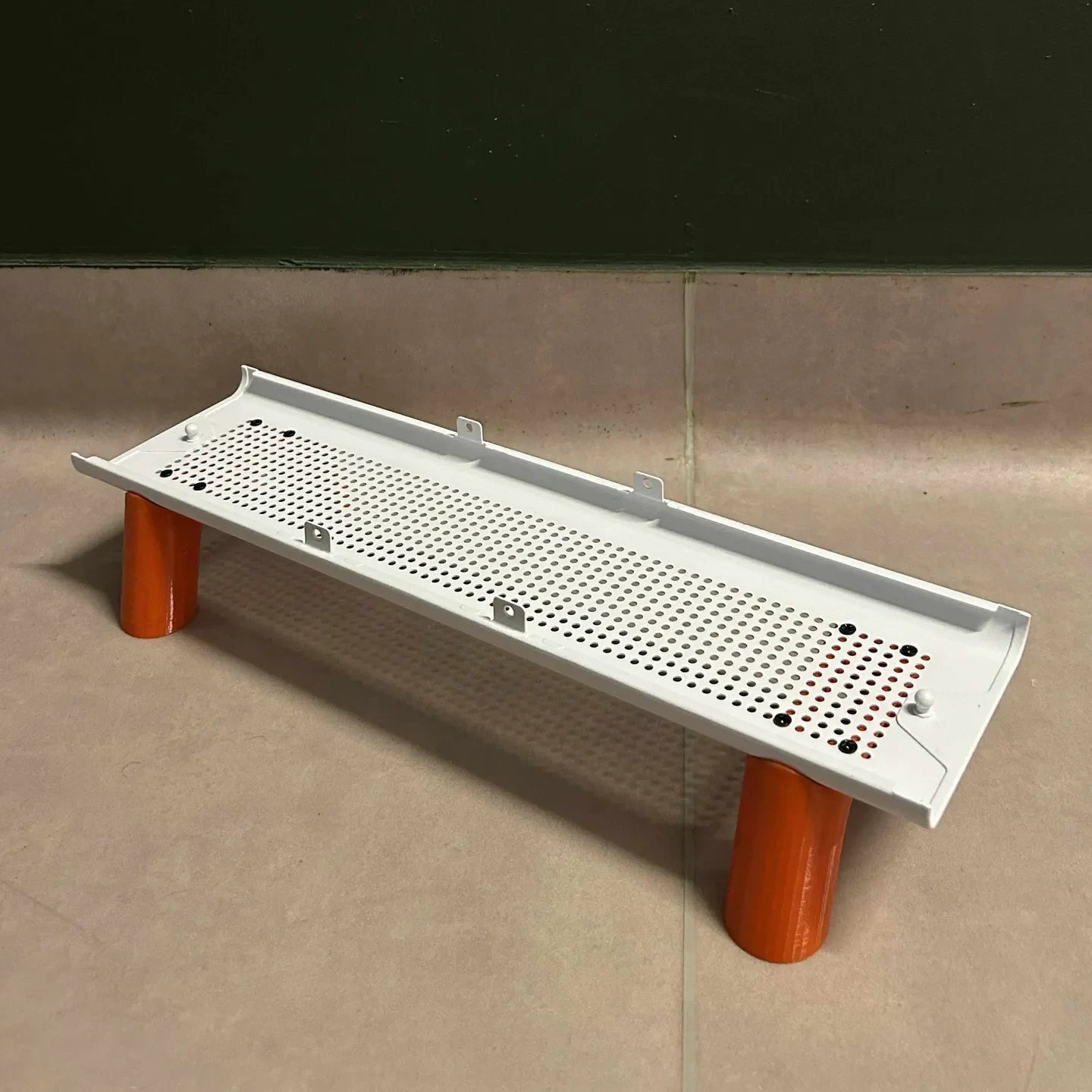

Совместите каждую ножку с заводскими отверстиями в нижней панели.

Вверните винты M3 через корпус во вставки — плотно, но не слишком сильно.

Наслаждайтесь прохладой и свежим внешним видом.
