Портативный жесткий диск IBM PC XT в стиле ретро......

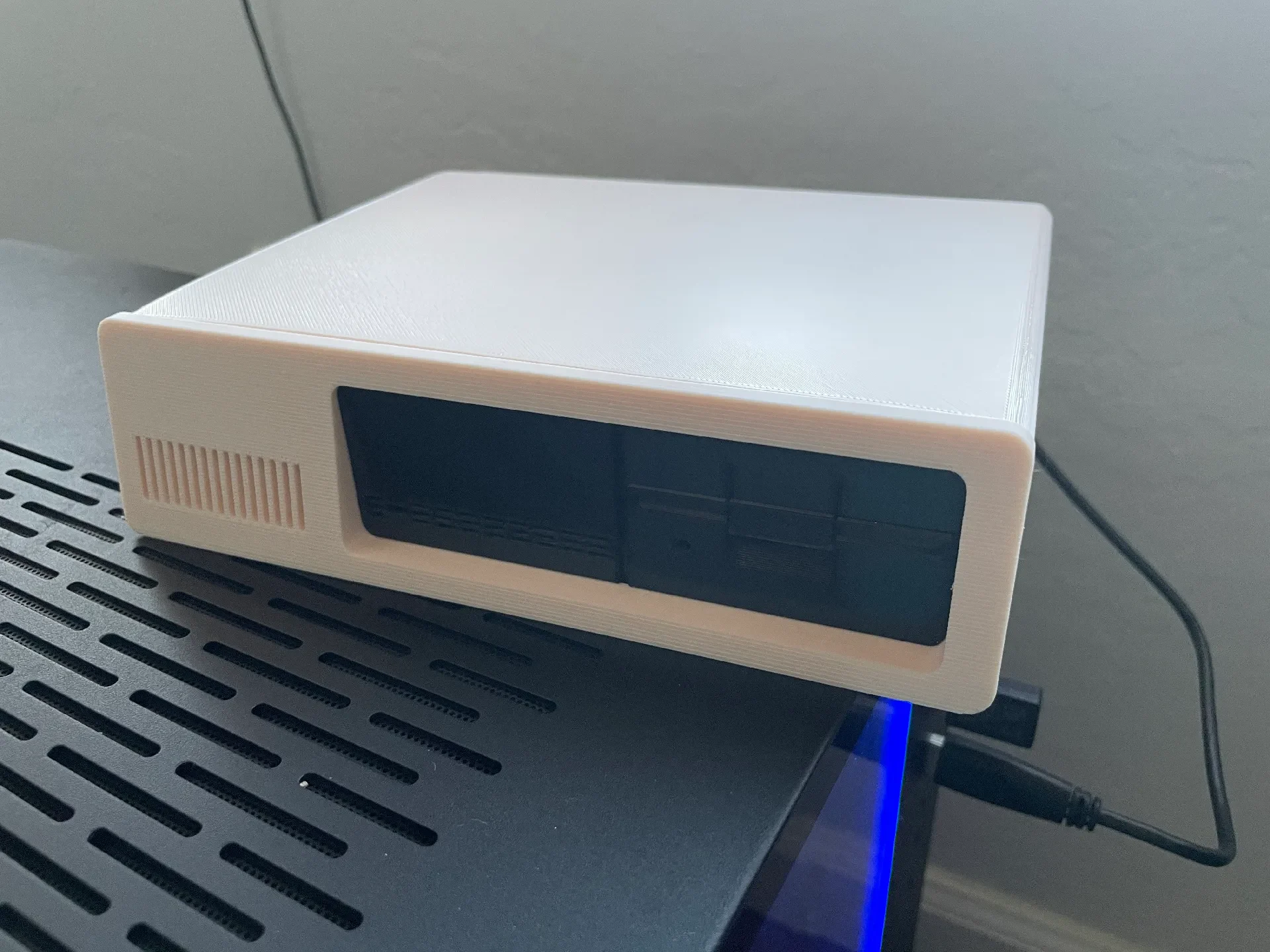

Это модель персонального компьютера IBM XT (модель 5160), которую я приспособил для установки портативного жесткого диска Seagate. Он предназначен для любителей ретро-ПК для хранения своих данных, используемых в таких проектах, как Retro-eXo, RetroArch и LaunchBox.

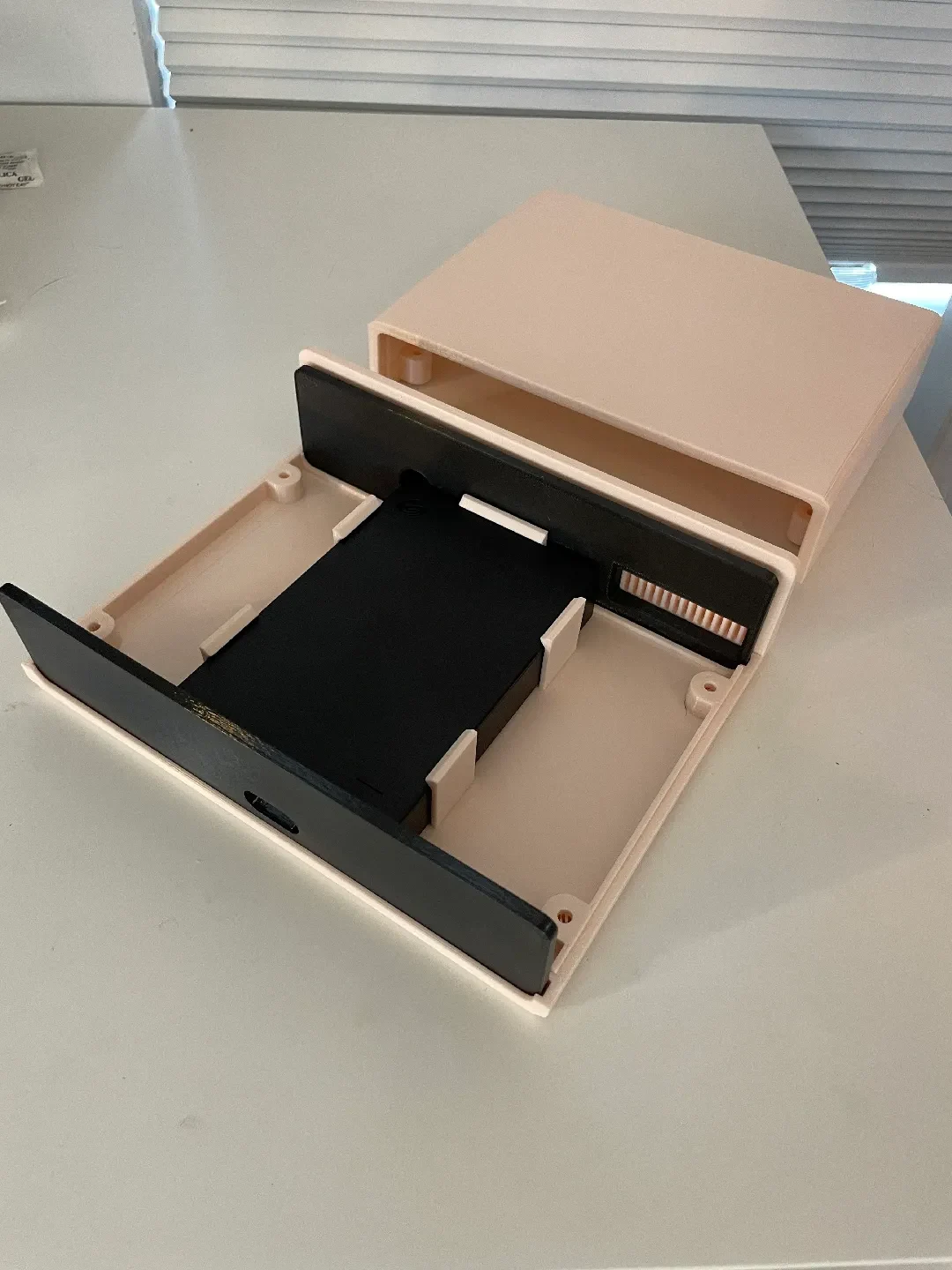

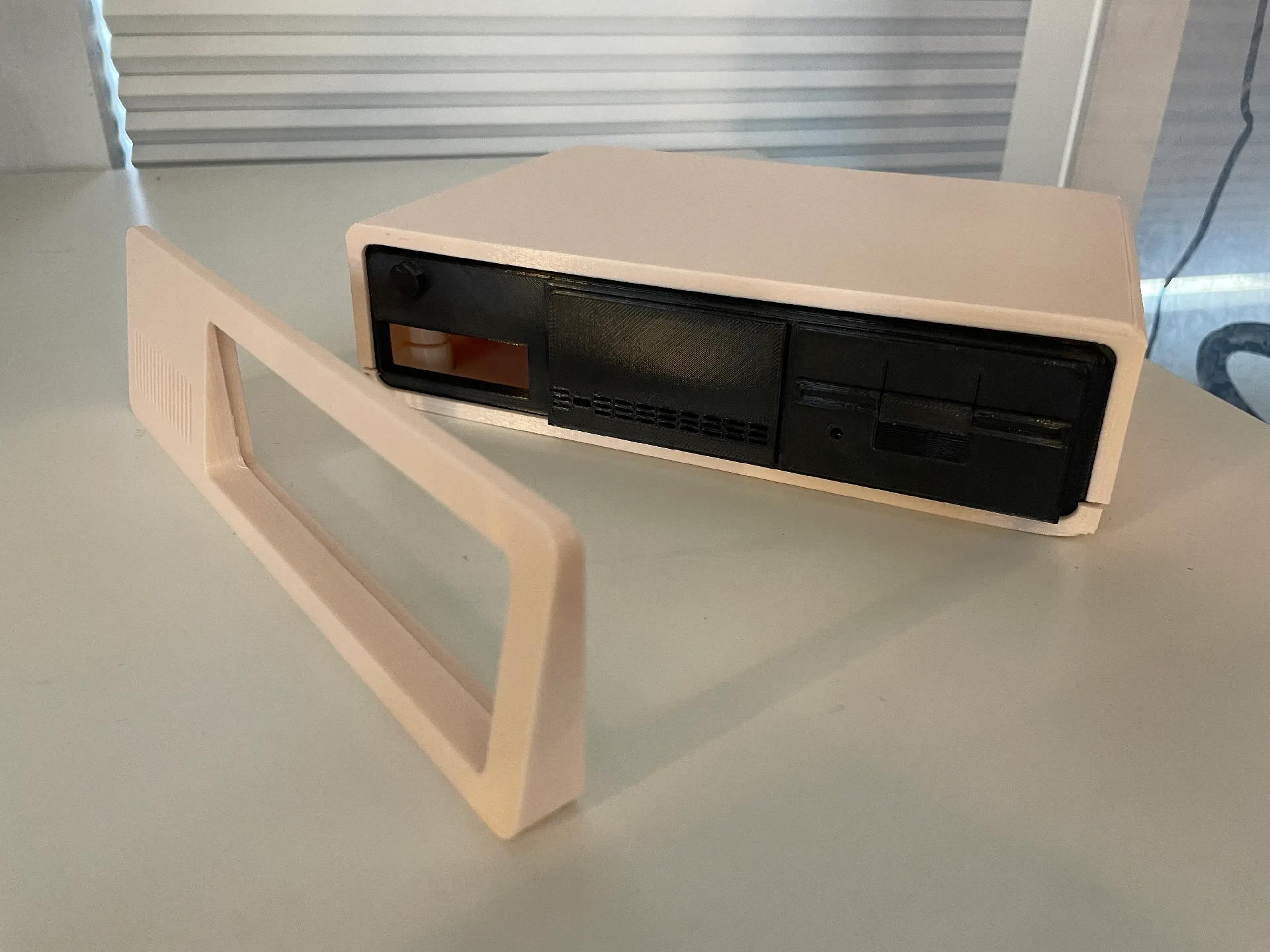

Корпус включает в себя различные детали, предназначенные для работы с портативными жесткими дисками Seagate емкостью от 1 ТБ до 5 ТБ. Во всех сборках используется одна и та же верхняя крышка, передняя стенка и передняя пластина.

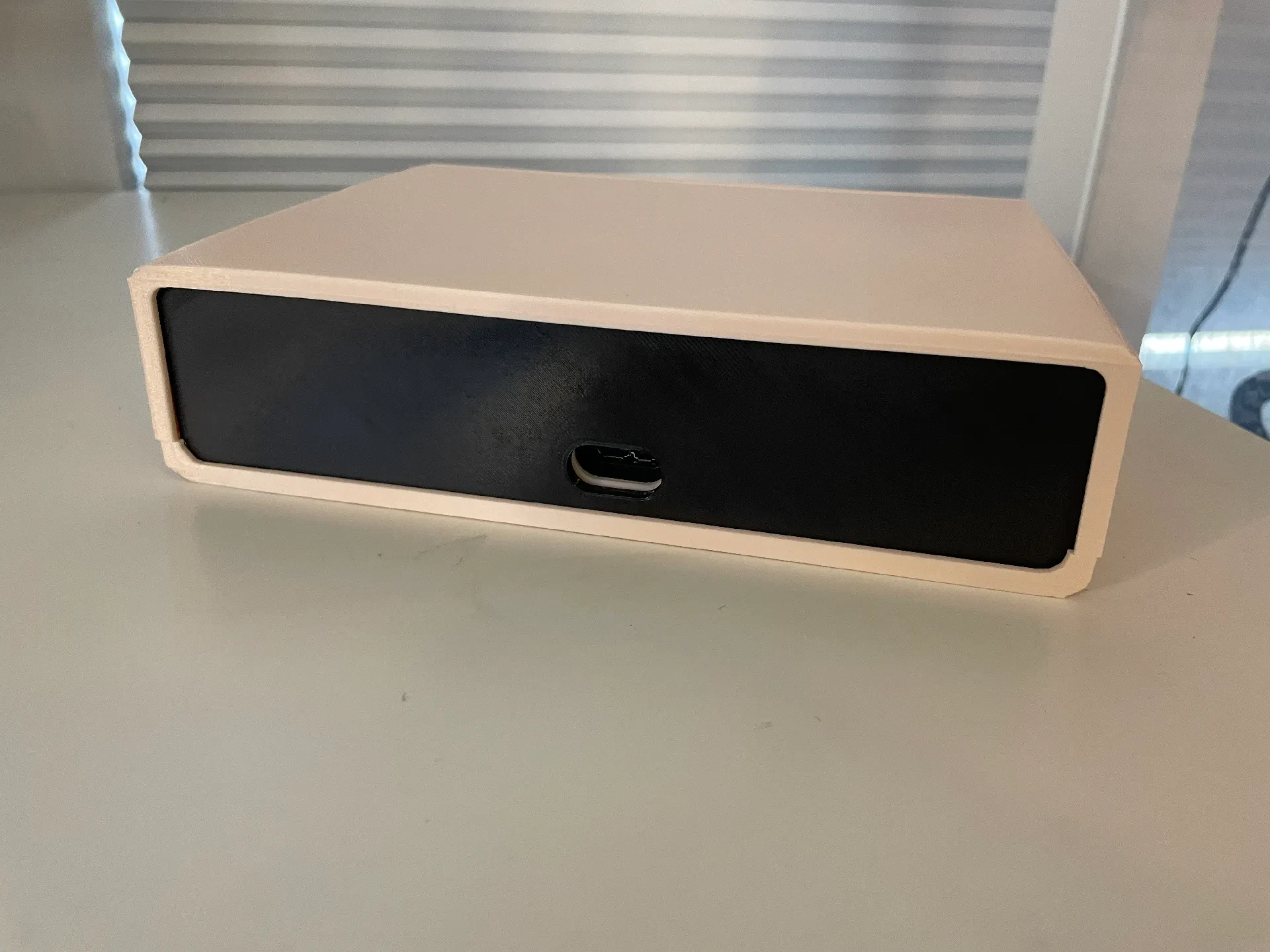

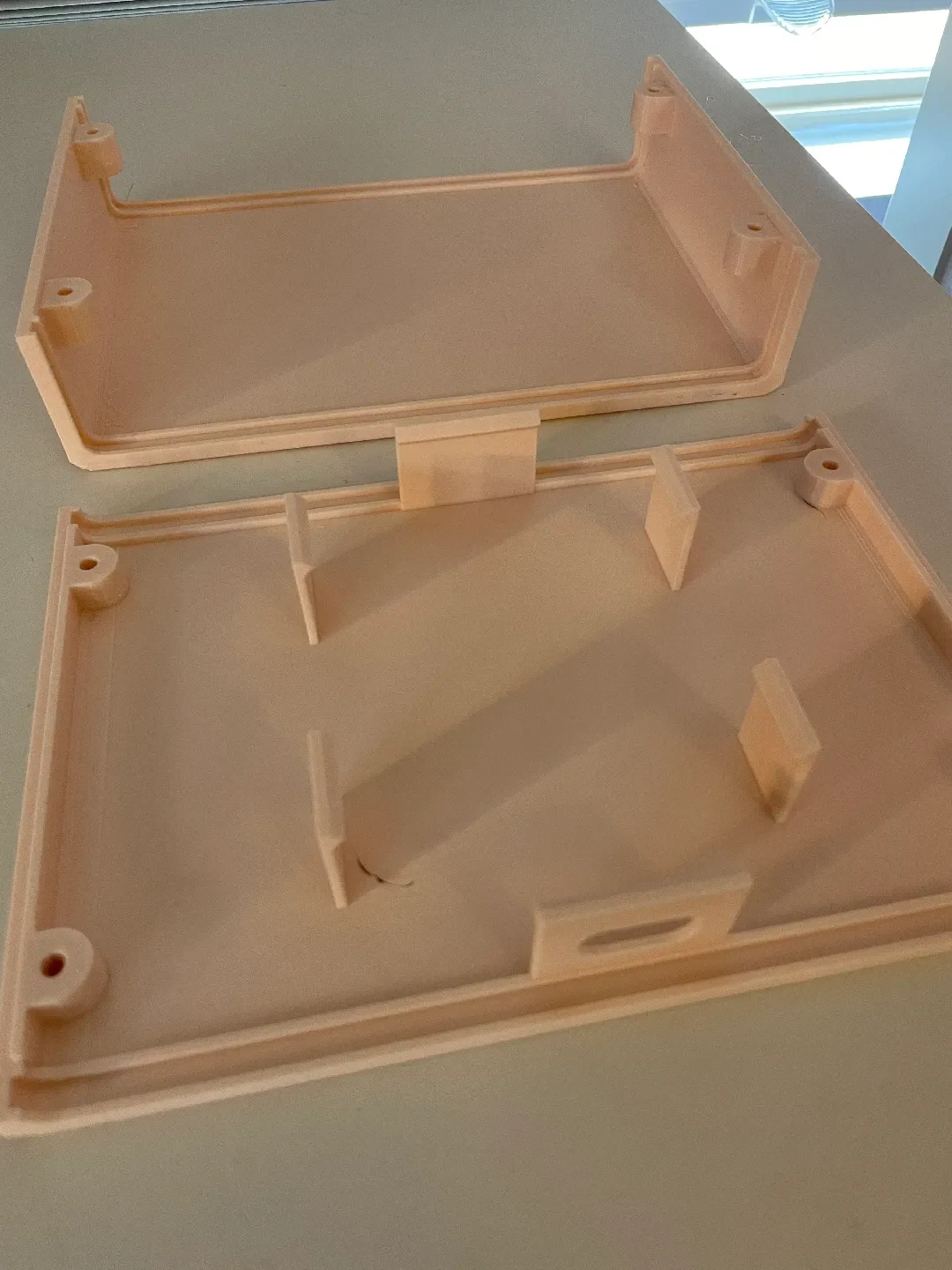

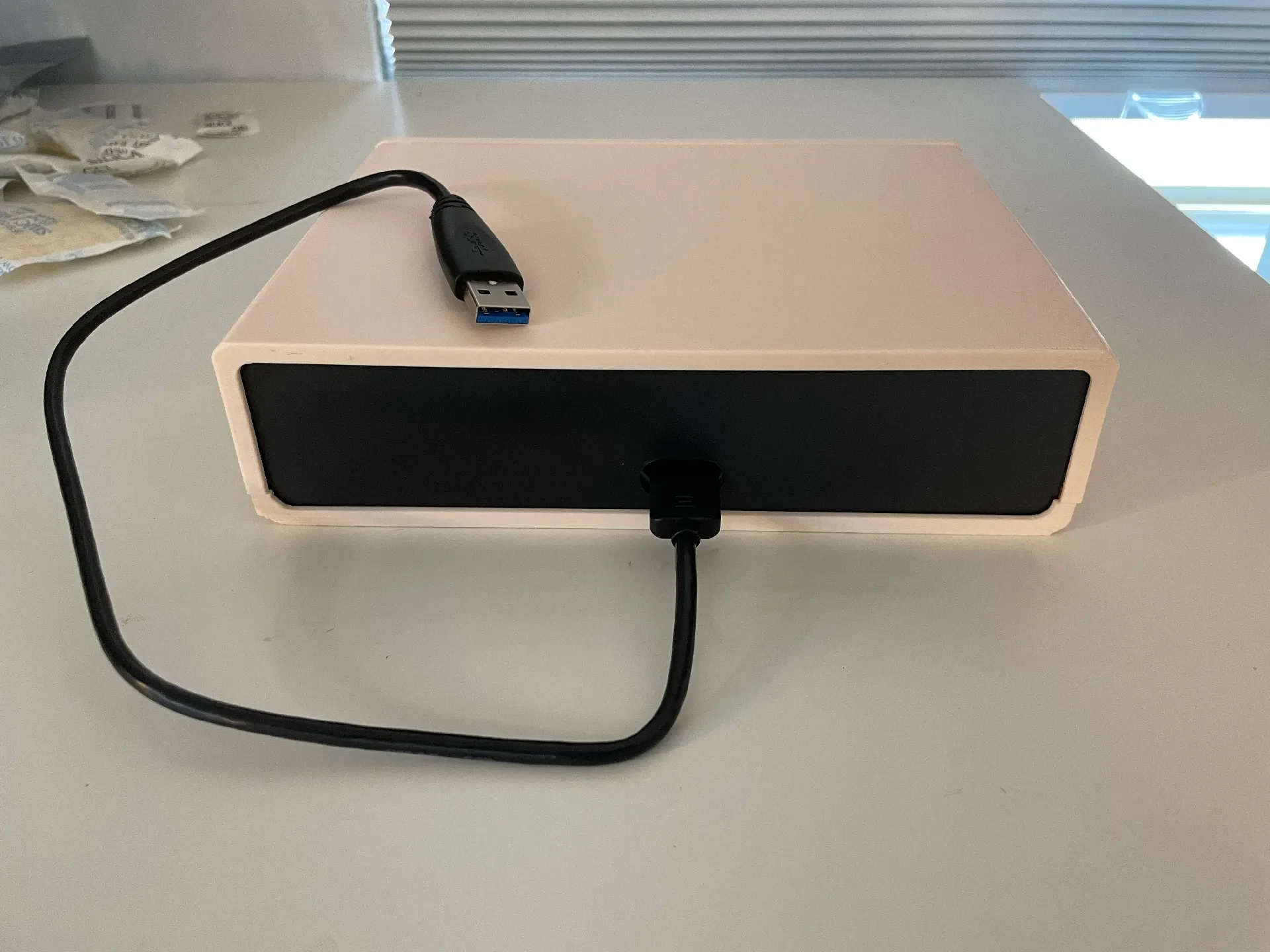

Основание и задняя стенка различаются в зависимости от вашего привода. Если вы используете диск емкостью 1 или 2 ТБ, используйте детали с маркировкой 2 ТБ. Если вы используете диск емкостью 4 или 5 ТБ, используйте детали с маркировкой 4 ТБ.
Если вы планируете хранить и запускать все текущие проекты Retro-eXo, вам понадобится диск емкостью минимум 4 ТБ, хотя 2 ТБ будет достаточно, если вы объедините или сократите пакеты. Для крепления деталей вам также понадобятся винты Philips с потайной головкой M4 x 20 мм (4 шт.).
Список запчастей:
Кол-во Часть
1 портативный жесткий диск Seagate емкостью 1 ТБ (STGX1000400) — или — Link
Портативный жесткий диск Seagate емкостью 2 ТБ (STGX2000400) -или- Ссылка
Портативный жесткий диск Seagate емкостью 4 ТБ (STGX4000400) — или — Link
Портативный жесткий диск Seagate емкостью 5 ТБ (STGX5000400) Ссылка
4 винта Philips с потайной головкой M4 x 20 мм.
Если вы хотите адаптировать корпус для привода другой марки, я предоставил вам пустые основания и задние панели. Прилагаемый SCAD-файл может помочь в создании вкладок с защелкой, но вам придется вручную объединить его с пустым базовым stl и обрезать углы, чтобы сделать коробку более похожей на вкладку. Стенки толщиной 2 мм идеально подходили для вкладок.
Все детали можно печатать без опор, за исключением верхней крышки, которую следует печатать в перевернутом виде с опорами для выступов, удерживающих винты. В файле 3mf эти опоры уже нарисованы. Используйте 3 периметра, особенно у основания, чтобы обеспечить прочную фиксацию язычков.
Буду признателен за отзывы об установке накопителя емкостью 2 ТБ и открытии порта, если кто-нибудь еще это распечатает. Сделать адаптацию на основе габаритов накопителя на 4 ТБ было несложно, но у меня нет такого, на котором можно было бы протестировать.

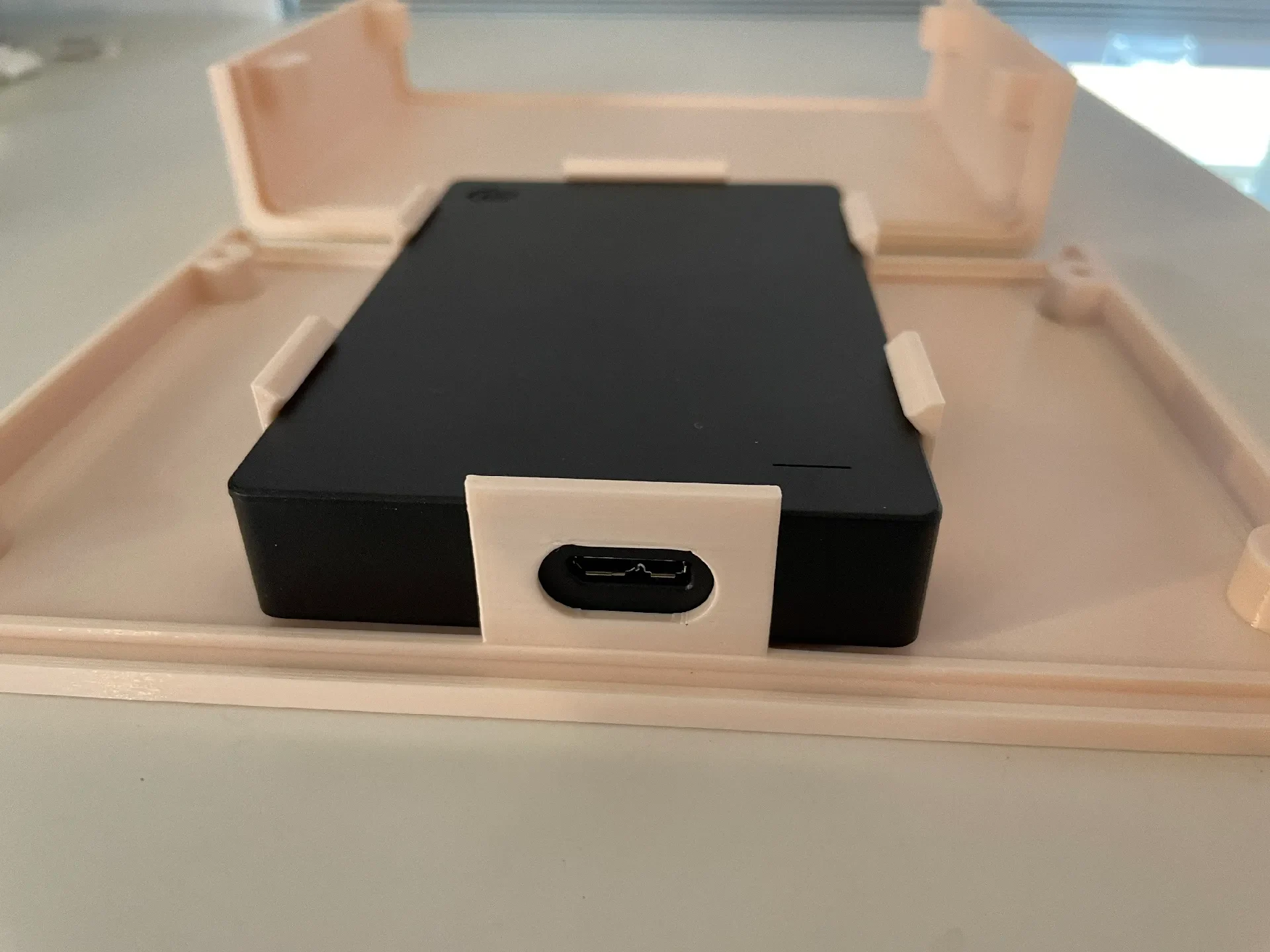

Примечание. Диски емкостью 1 ТБ или 2 ТБ устанавливаются в перевернутом положении из-за расположения порта USB. Это не должно быть проблемой, поскольку 0 и 1 симметричны. Только не устанавливайте его сбоку, иначе у вас останутся черточки. ;)
