Кронштейн для жесткого диска от 5,25 до (2) 3,5 для LianL...

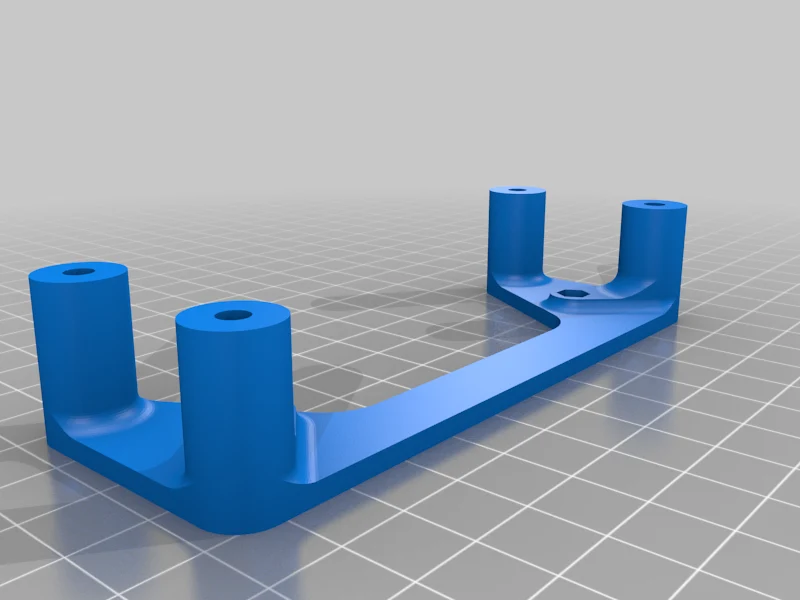

Этот кронштейн предназначен для компьютерных корпусов, в которых может быть дополнительное пространство в верхнем или нижнем отсеке для 5,25-дюймовых дисков. Он занимает (1,5) отсека для 5,25-дюймовых дисков и превращает их в (2) крепления для 3,5-дюймовых жестких дисков.

Для установки дисков вам понадобятся 2 таких диска. По одному с каждой стороны.

Требуется монтажное оборудование:

8 винтов для жесткого диска — 6-32 x 1 дюйм с плоской головкой

4 винта для оптического крепления — M3 x 6 мм

4 гайки для оптического крепления — M3 (5,5 мм, плоскость к плоскости)

У меня закончилось физическое дисковое пространство в NAS, поэтому я хотел посмотреть, смогу ли я использовать 5,25-дюймовый отсек для размещения еще двух дисков в корпусе, а также твердотельного накопителя в качестве кэш-накопителя. В моем Lian Li PC-Q08 я заметил, что над 5,25-дюймовым отсеком довольно много места. По конструкции PC-Q08 имеет крепление SSD в нижней части 5,25-дюймового отсека, поэтому мне просто нужно было смоделировать адаптер, чтобы в него поместились еще два 3,5-дюймовых диска.

Я уверен, что есть и другие корпуса, в которых есть пустое пространство выше или ниже отсеков для 5,25-дюймовых накопителей, поэтому я хотел сделать эту модель доступной для всех, у кого есть аналогичные потребности. Я смоделировал его так, чтобы стандартные диски 3,5 максимальной высоты соответствовали 26,1 мм. Я также оставил между приводами воздушный зазор около 4-5 мм для вентиляторной вентиляции с приводами максимальной высоты.

Настройки печати

Принтер:

Фьюжн3 F400

Плоты:

Нет

Поддерживает:

Да

Разрешение:

.20 мм

Заполнение:

15%

Нить:

Атомный НОАК

Категория: Компьютер
