Корпус PIL-Box
Это корпус для печатной платы Jean-Francois (Jeff) Garnier PILBox. См. его страницу http://www.jeffcalc.hp41.eu/hpil.

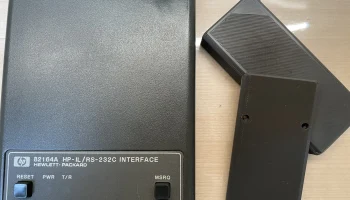

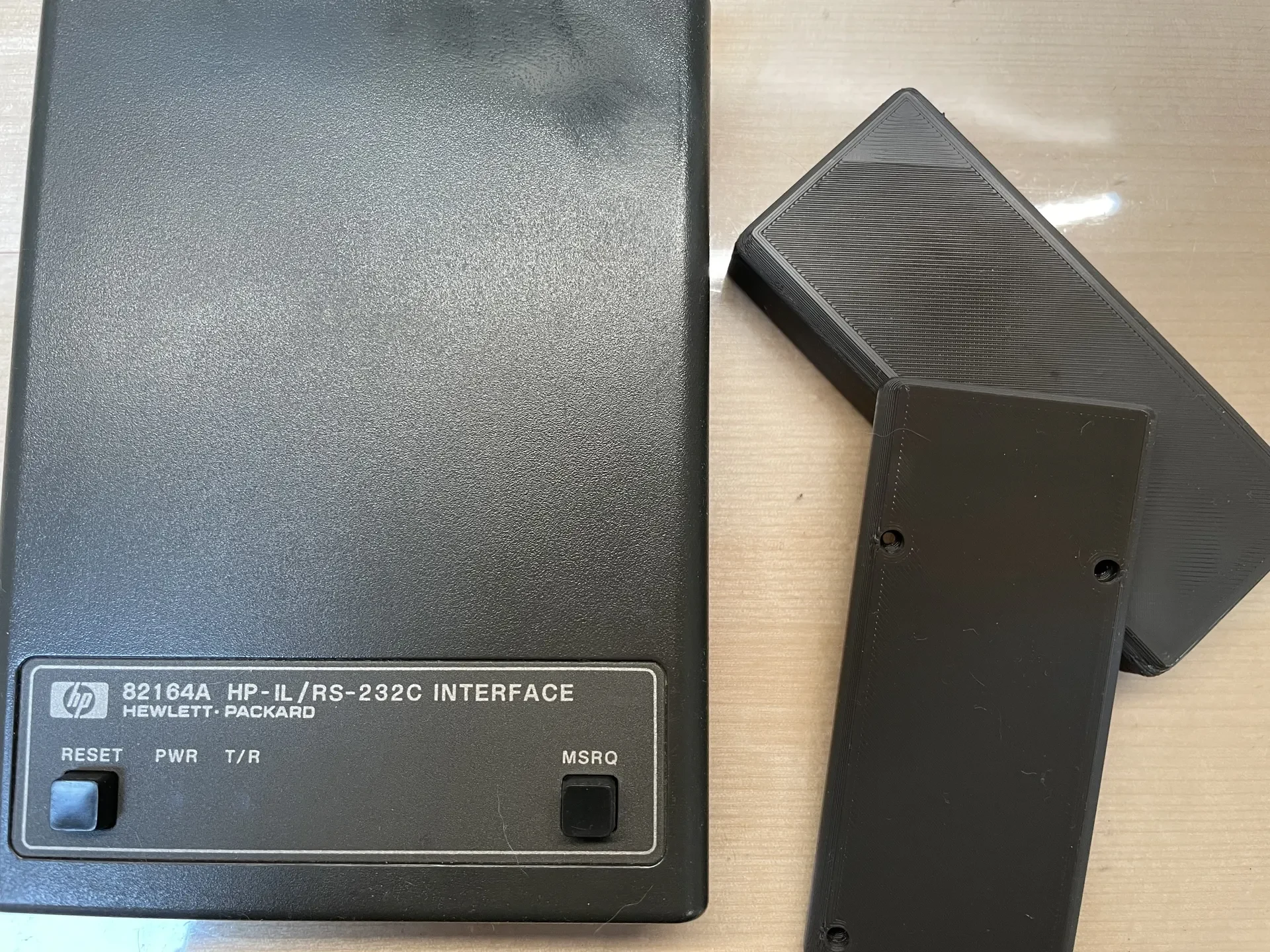

В моем тайнике уже много лет хранится неработающий HP 812164A (интерфейс HP-IL-RS232C). Как я ни старался, мне не удалось его оживить, он мертв, как дверная ручка, поэтому я отпаял его соединительный блок HP-IL и подумал, что смогу повторно использовать его в своем PILBox.
Если у вас нет одного из этих разъемов, я также сделал переднюю панель с двумя отве��стиями для пропуска кабелей HP-IL, как в оригинальном PILBox (хотя я не одобряю разрезание совершенно хорошего и суперредкого кабеля HP-IL на две части).

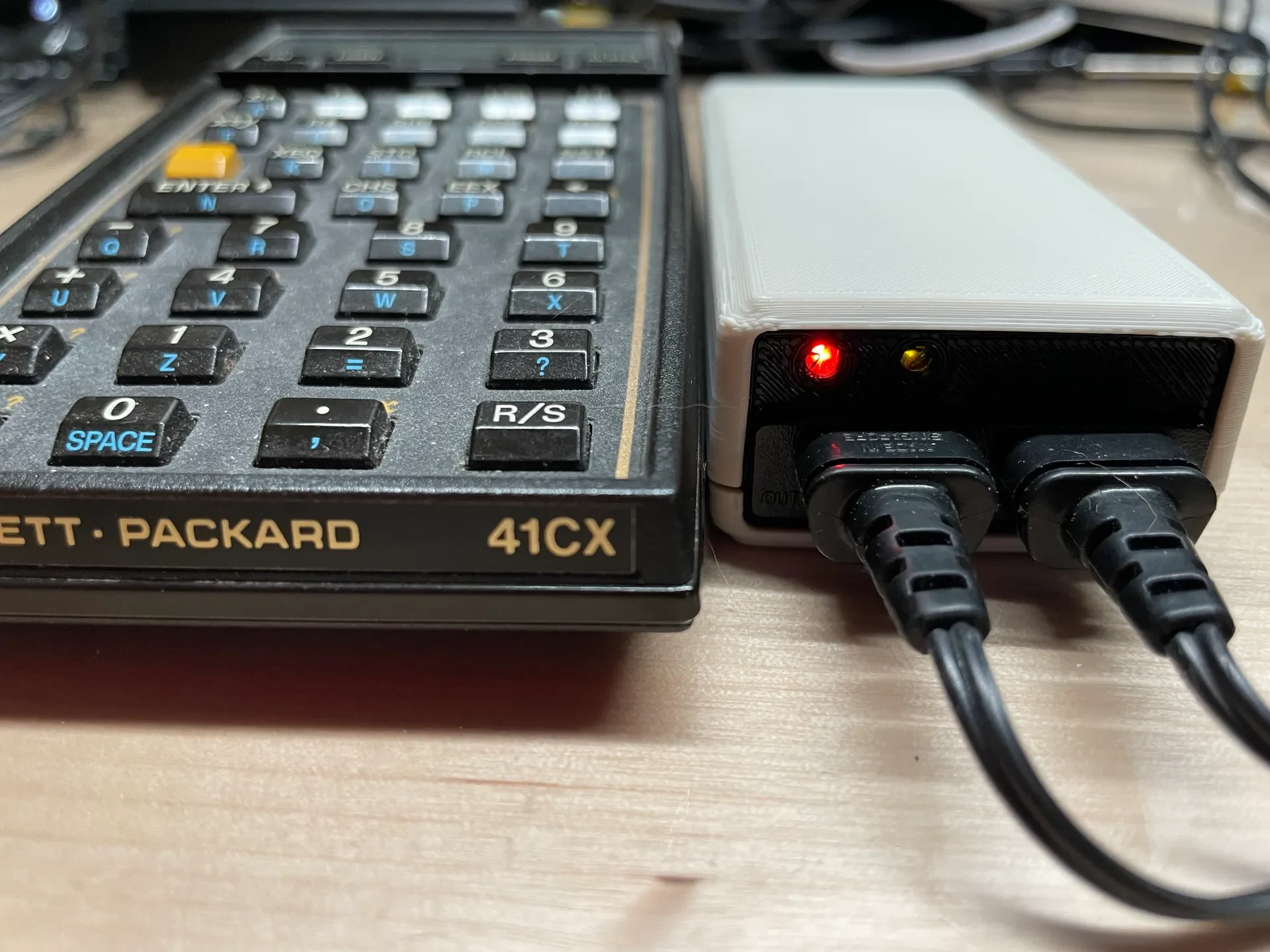

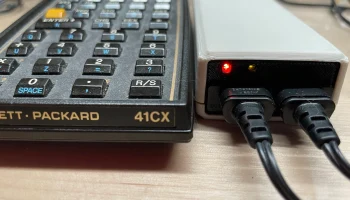

Имеются два отверстия, предназначенные для светодиодов диаметром 3 мм. Один светодиод подключен через встроенный резистор 330 Ом к контактам 1 (земля) и 2 разъема JP1 (рядом с USB-модулем) для индикации питания, а другой подключен к контактам LED1 на печатной плате (соблюдайте полярность: катод — отрицательный — это контакт, ближайший к PIC). Два светодиода удерживаются на блоке передней панели с помощью замка.

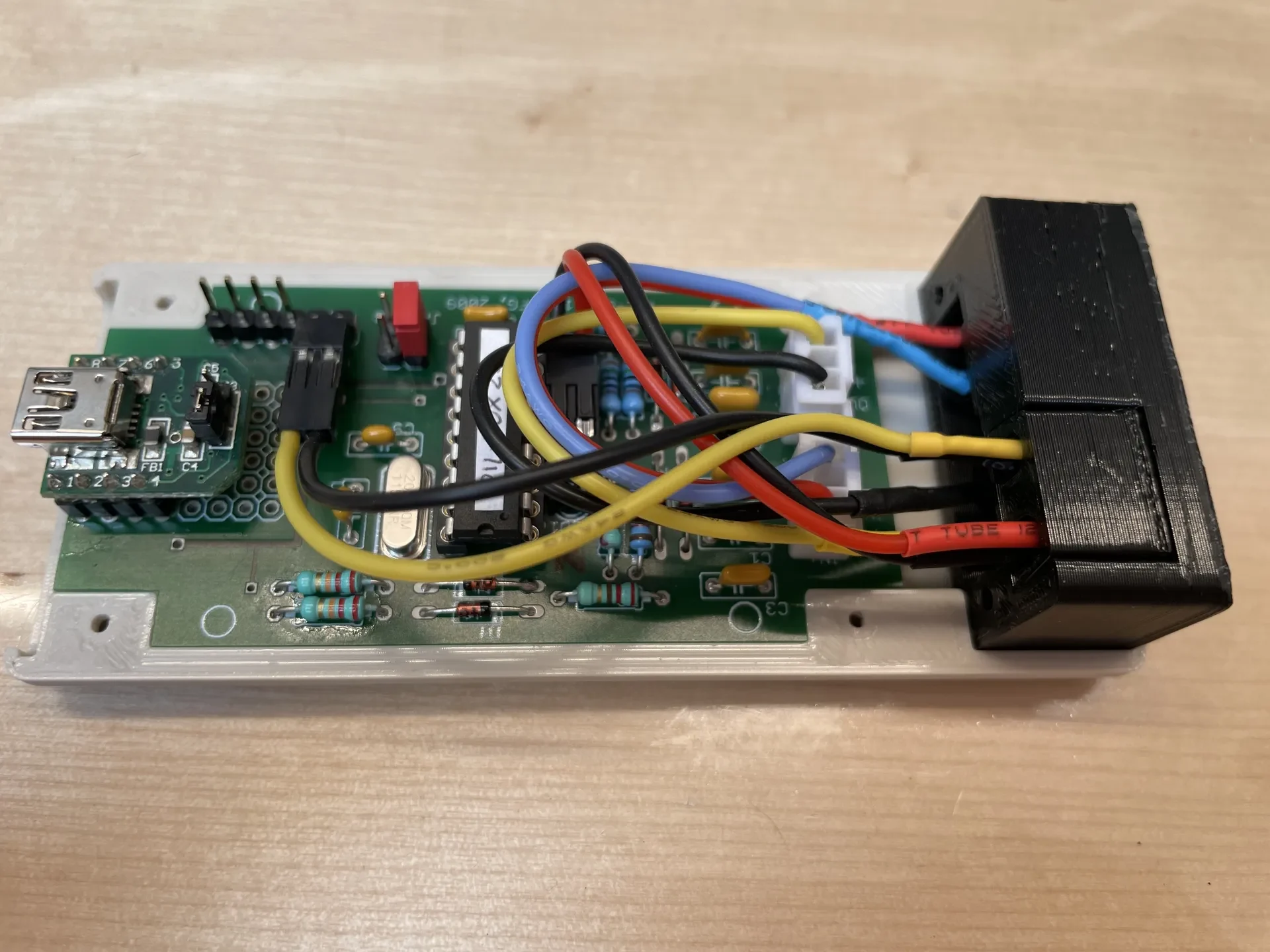

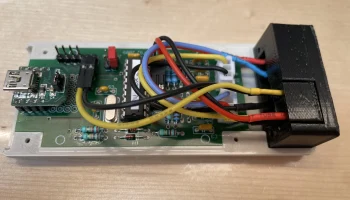

Как вы можете заметить на фотографиях, в ходе экспериментов я использовал разъемы «Dupont», но вы можете припаять выводы прямо к плате. Оставьте добрых три дюйма для светодиода питания.
На фотографиях вы увидите, что я заменил клеммы блока на разъемы JST XHP-3 после удаления центрального контакта. Эти разъемы помогают поддерживать правильную полярность разъемов (пока не уверен, насколько это важно, но я не хотел рисковать). Одна из проблем и причина, по которой я не смог припаять блок разъемов непосредственно на печатной плате, как это было в 812164A, заключается в том, что Джефф решил разместить входной разъем слева, в противоположность тому, что вы найдете на блоке разъемов, произведенном HP. Я мог бы перевернуть плату, но тогда разъем USB был бы перевернут. Итак, СДВГ, ОКР и все такое...
Блок разъемов держится на оригинальных винтах от 812164А, сам корпус крепится четырьмя саморезами М2х8 с крестообразной головкой.

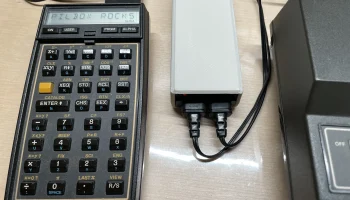

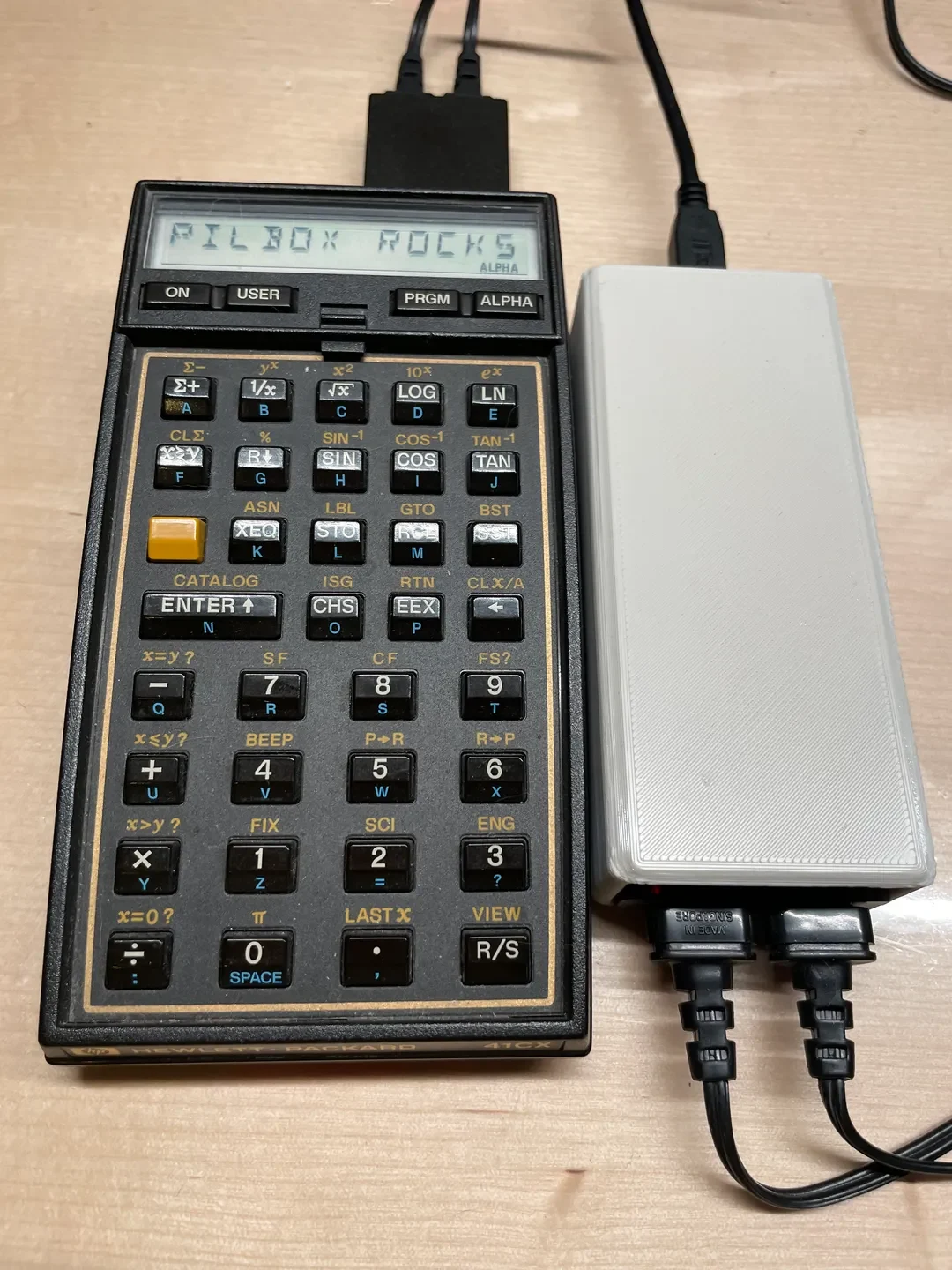

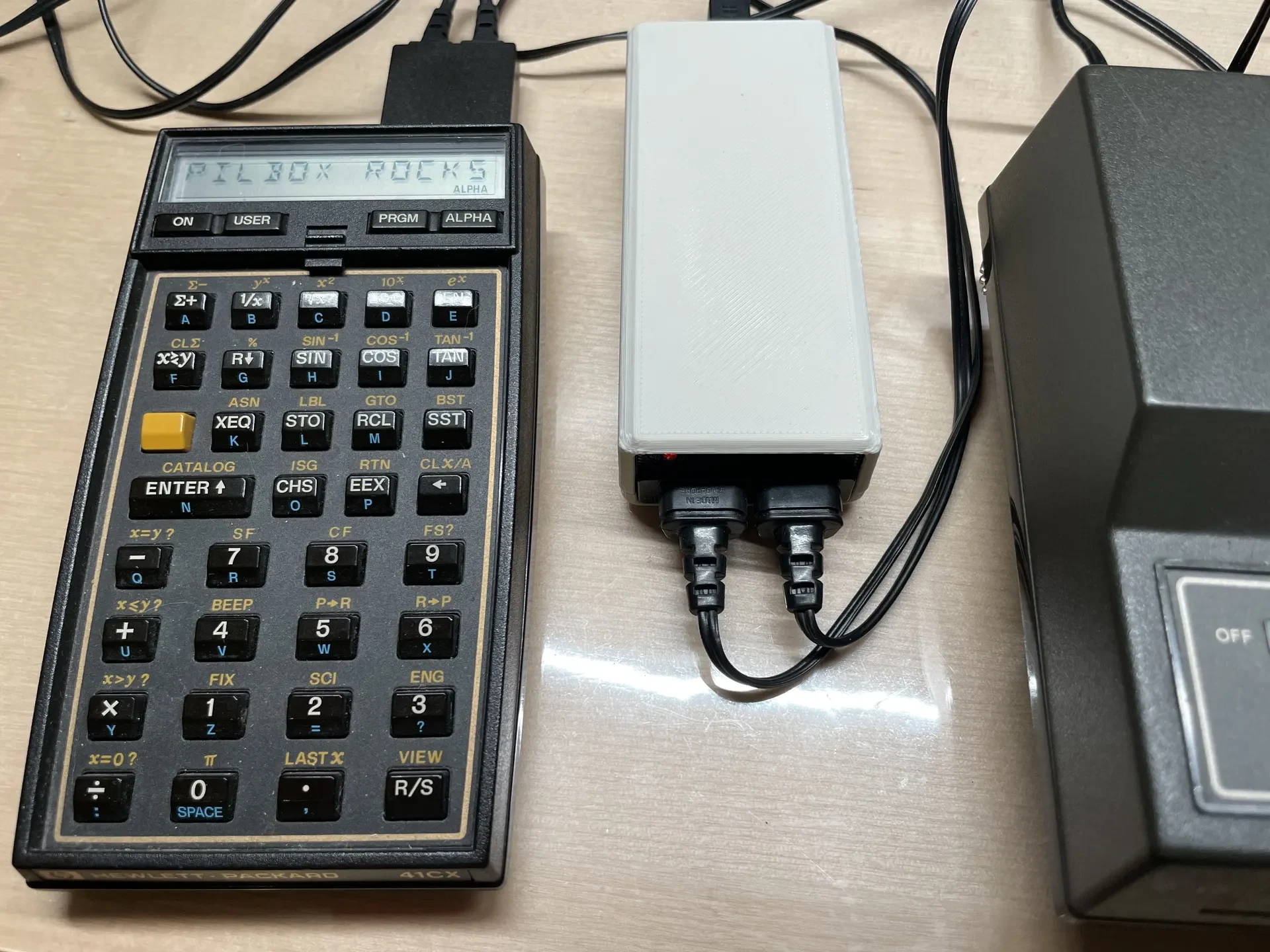

Вот результат. Он длиннее, чем оригинальный корпус, который Джефф выпускает в своих комплектах, из-за разъемов и небольшого дополнительного места, необходимого для прокладки кабелей, но я думаю, что он выглядит аккуратнее (несмотря на заметную слоновью ногу, которую я получаю от той ужасной нити накаливания, которую я купил).
Теперь, чтобы найти дымчатую темно-коричневую нить HP, подходящую к остальной периферии HP-IL...
Обновление 20231029: я нашел нить, которая точно соответствует цвету периферийных устройств HP! Polymaker темно-серо-зеленый PLA
