Stream Station: портативная беспроводная система для виде...

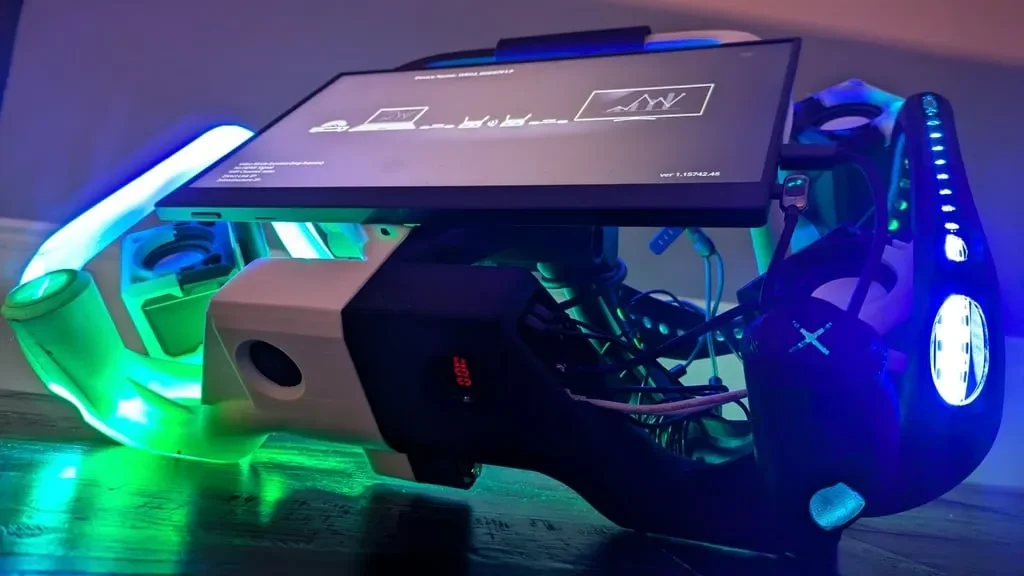

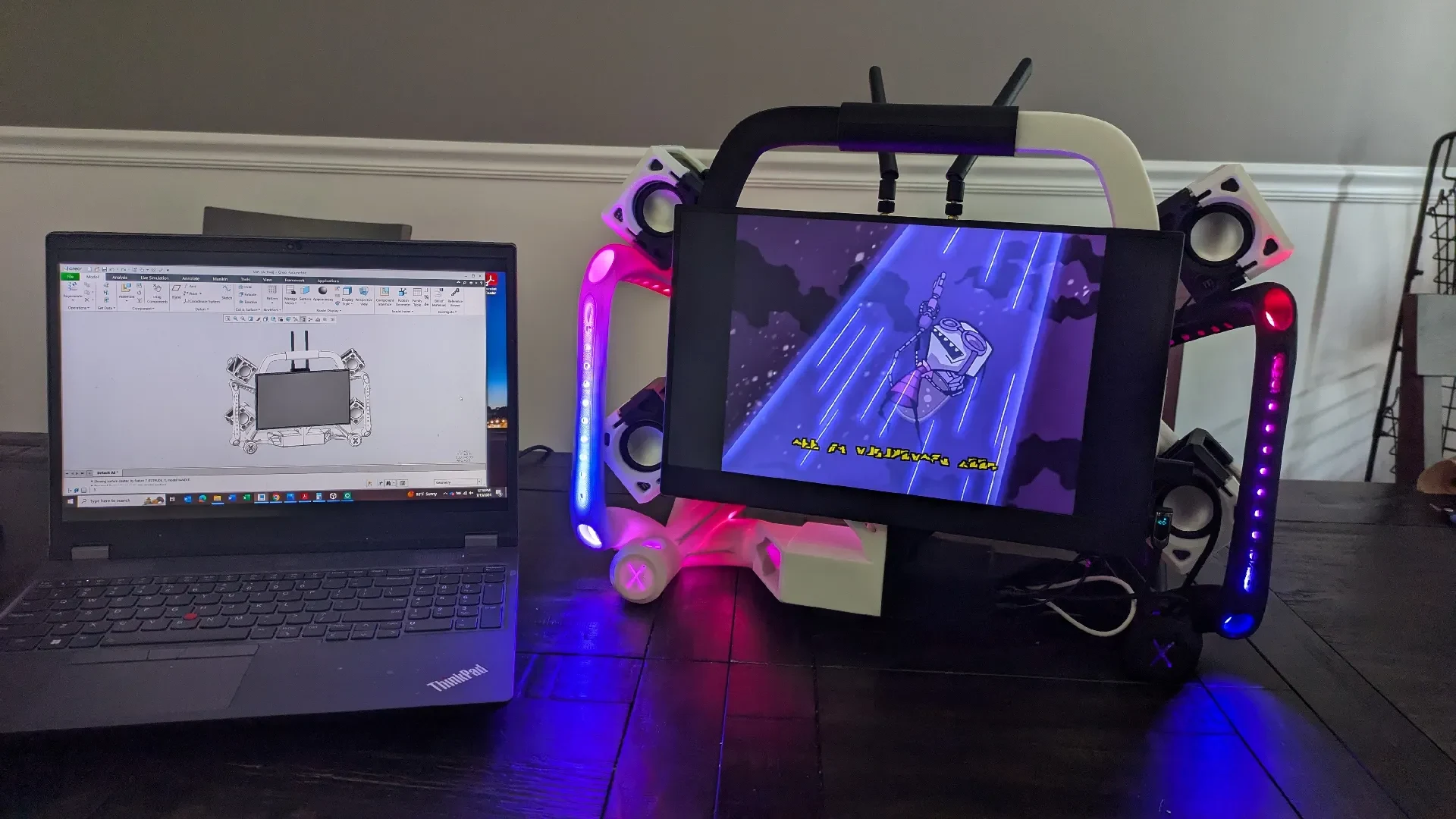

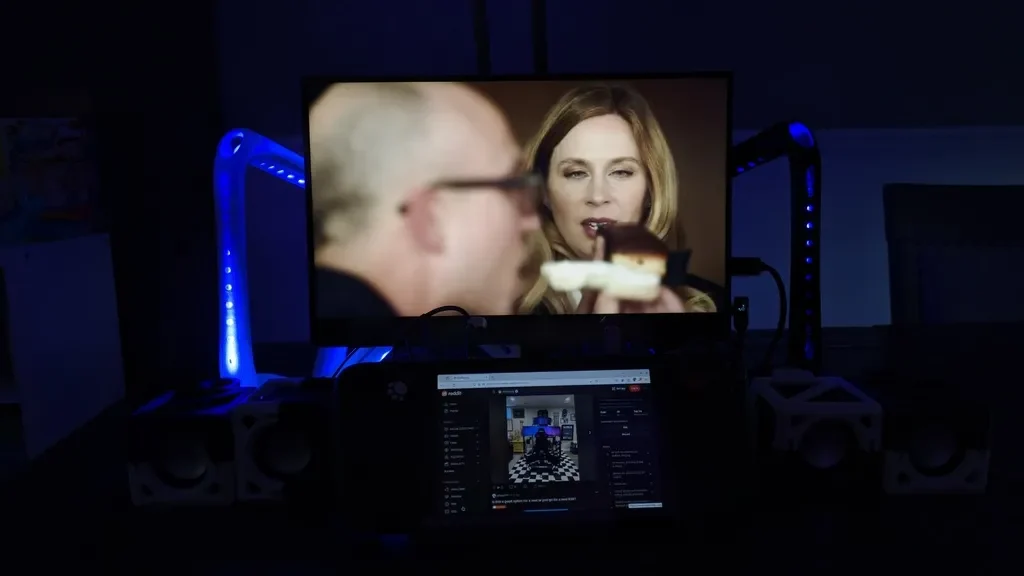

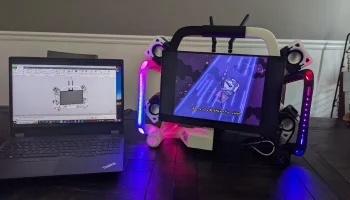

Stream Station — это яркий портативный корпус, пригодный для 3D-печати, предназначенный для размещения монитора, блока питания, динамиков, видео/аудиоприемника и светодиодной ленты (с контроллером), которая может принимать (через Wi-Fi) видео и аудио на расстоянии до 800 футов от источника. В общем, эту систему можно использовать с внешним электронным устройством, имеющим выход HDMI (например, потоковыми устройствами, компьютерами, DVD-плеерами, игровыми устройствами и т. д.). Здесь представлены корпуса STL и чертежи д��я создания портативной беспроводной системы, которую можно использовать в широком спектре приложений.
ТРЕБОВАНИЯ К ПРИНТЕРУ: Требуется FDM-принтер, способный вместить детали размером примерно 290x268x190 мм. В качестве прототипа использовался Ender 3 S1 Plus.
ОСОБЕННОСТИ:
Всего напечатано 14 штук, израсходовано около 2 кг нити (я использовал PLA).
Все детали не имеют поддержки. Прототип был успешно напечатан без поддержек.

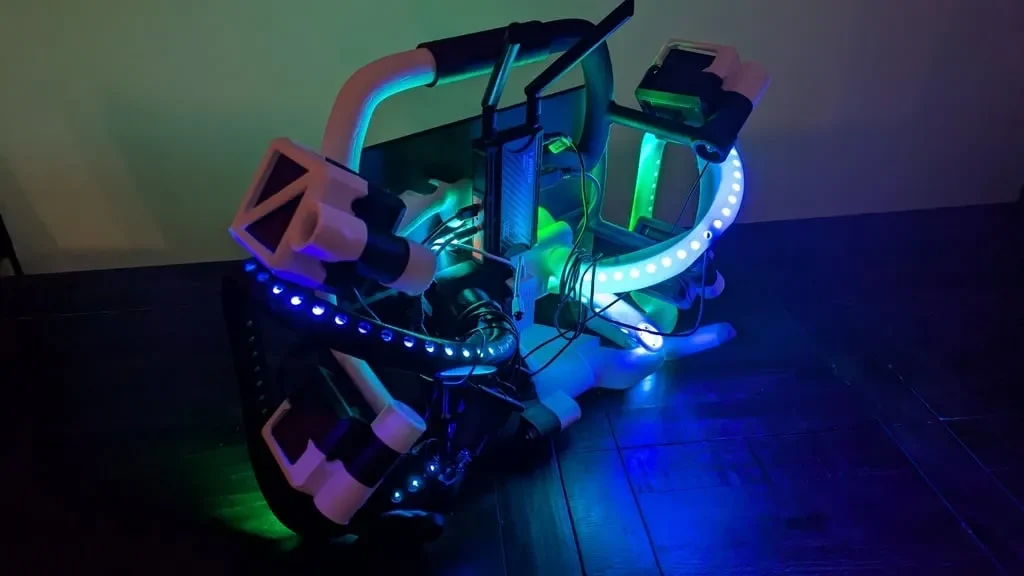

Полая трубка такого размера, чтобы можно было разместить светодиодную ленту и проложить чистый кабель.

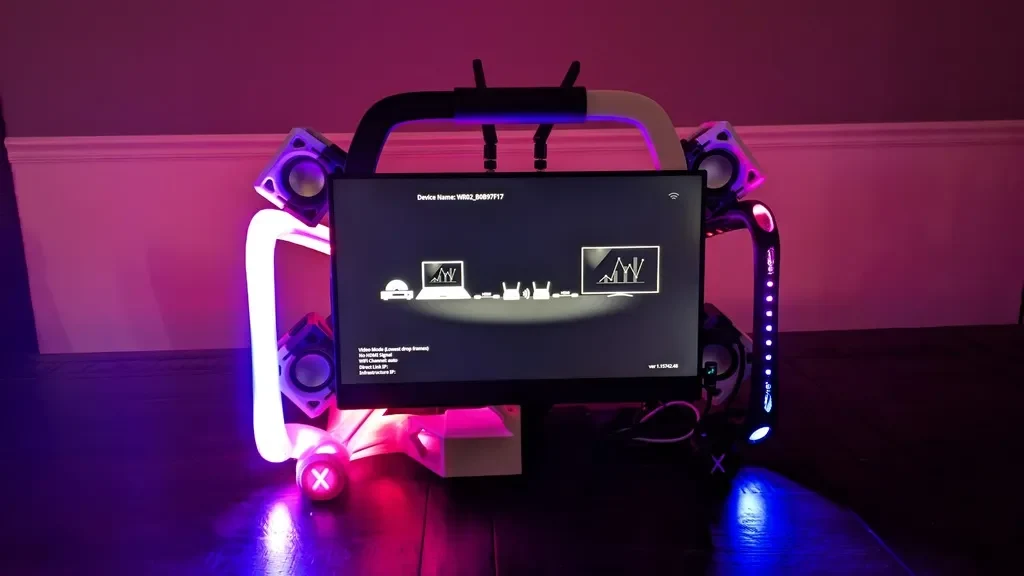

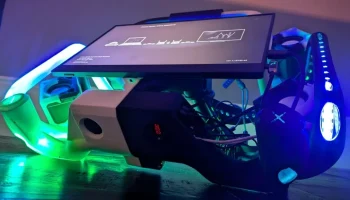

Корпус имеет два положения обзора: (1) вертикальное и (2) наклоненное (наклон 46 градусов).
ХАРАКТЕРИСТИКИ СИСТЕМЫ (при использовании элементов, указанных ниже):

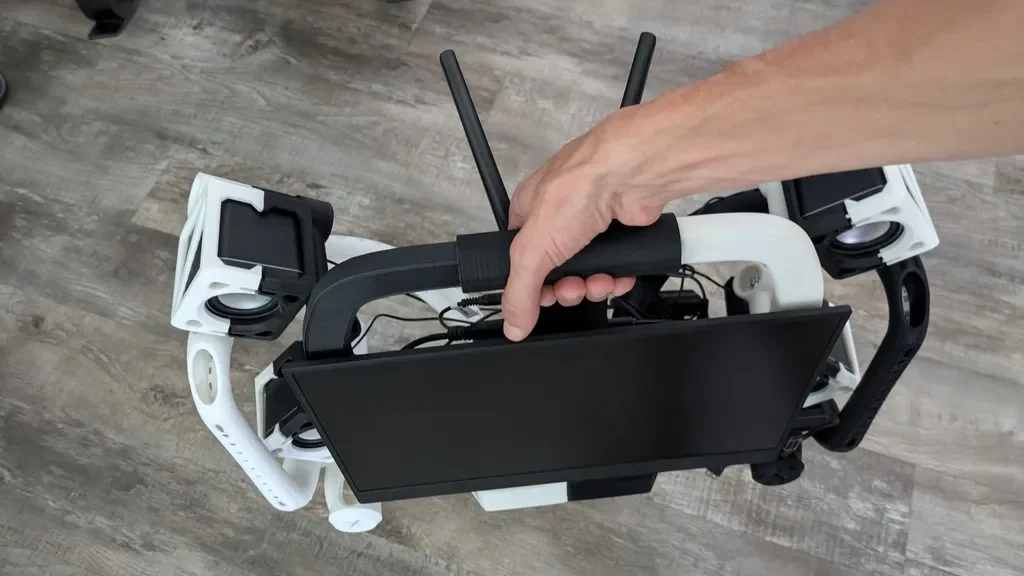

Общий вес: ~9,5 фунтов. Система
Срок службы батареи: ~10 часов (светодиоды выключены) ИЛИ ~5 часов (светодиоды горят)
АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: Фурнитура (т. е. гайки и болты) должна иметь диаметр M6 или 1/4 дюйма. В прилагаемом чертеже в формате PDF для справки указаны все глубины болтов и размеры отверстий. Я использовал шестигранные болты 1/4 дюйма — 20 TPI из местного хозяйственного магазина. Полный список оборудования для удобства будет предоставлен в ближайшее время.

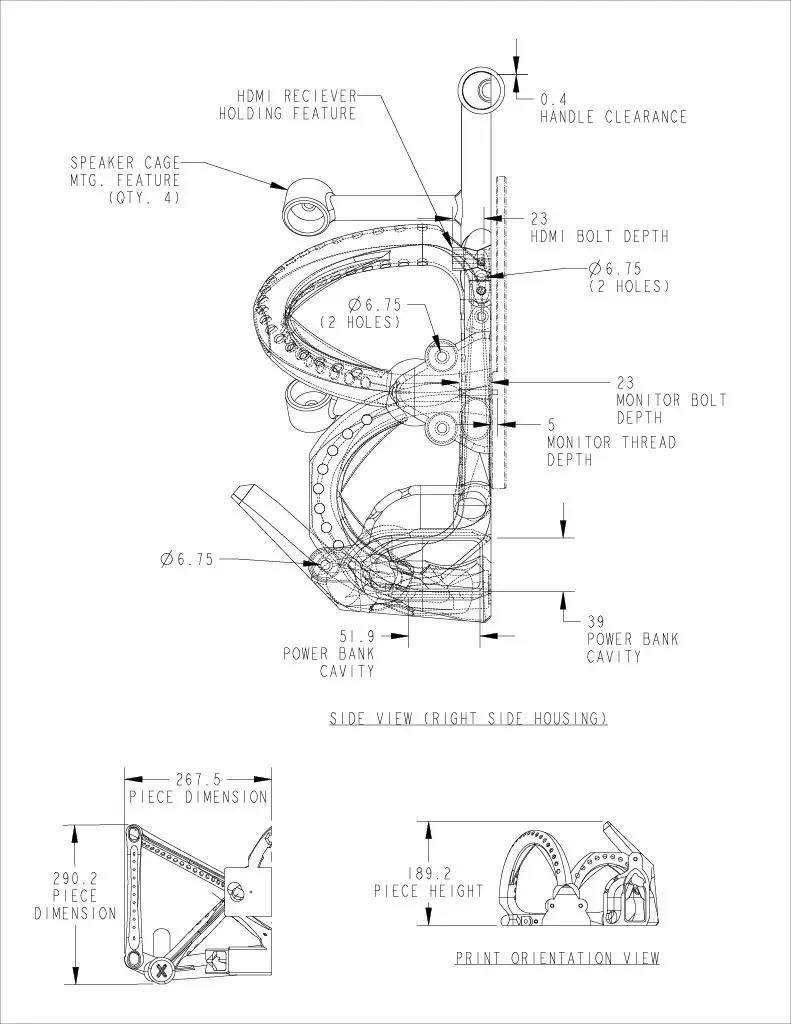

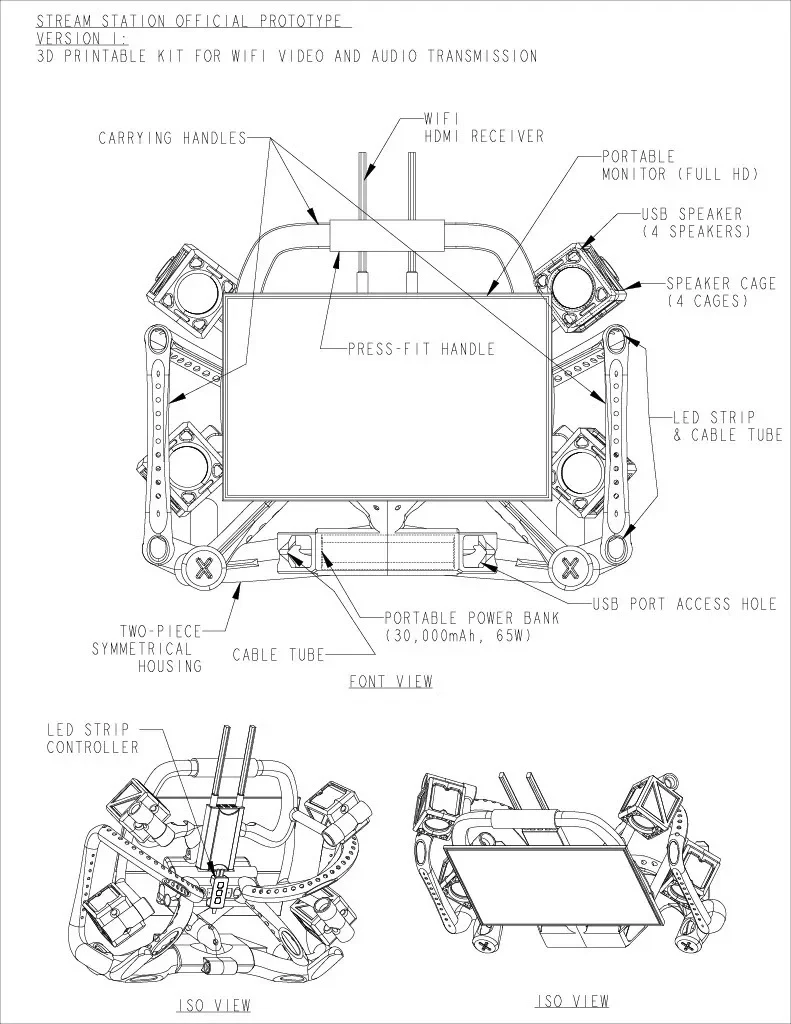

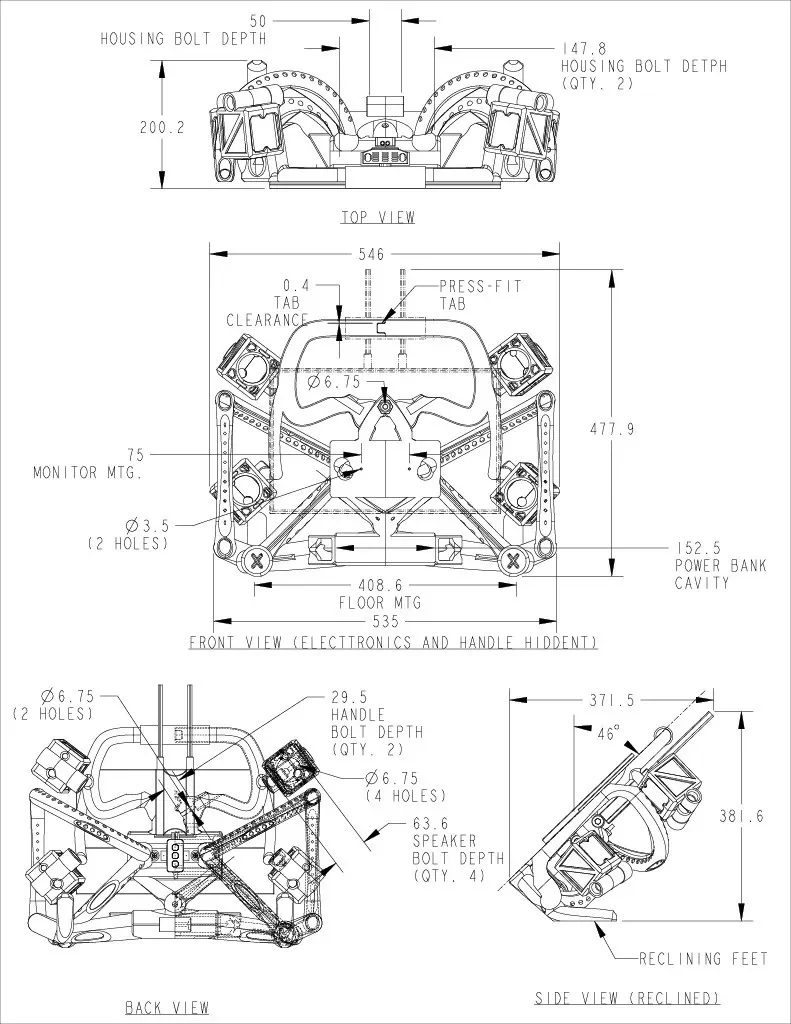

ЧЕРТЕЖ: В прилагаемом чертеже PDF все размеры указаны в мм.
ССЫЛКИ НА ПРОВЕРЕННЫЕ КОМПОНЕНТЫ:
Портативный монитор USB-C — 15,6-дюймовый компьютерный дисплей FHD 1080p FHD HDR FreeSync с нулевым кадром USB-C и двойным мини-HDMI Type-C для ноутбука, ПК, телефона, Mac Surface, Xbox PS4, переключатель со смарт-чехлом (обновлен)
https://amzn.to/3Zplrjc
Портативное зарядное устройство Baseus, аккумулятор Power Bank емкостью 30 000 мАч, 65 Вт, интеллектуальный цифровой дисплей, 7 портов дл�� ноутбуков, MacBook, iPad, iPhone серии 15/14/13, Steam Deck, ROG Ally, Samsung (черный)
https://amzn.to/4gg2h5z
Беспроводной передатчик и приемник HDMI, комплект удлинителя HDMI 250 м (820 футов) с петлевым выходом HDMI, 2,4/5,8 ГГц 1080P Full HD для потоковой передачи с DSLR, ноутбука, Netflix, YouTube, PS4 на телевизор/проектор с ИК-поддержкой.
https://amzn.to/4gub4ky
PAUTIX RGB Smart IC COB Светодиодная лента с чеканкой цвета, USB 5 В, многоцветная гибкая лента, внесенная в список UL, 6,56 фута/2 м с музыкальным режимом / управлением через приложение, для телевизора, спальни, украшения своими руками для вечеринок
https://amzn.to/3z2CMEb
Стереоакустическая система MANHATTAN с питанием от USB — небольшого размера — с регулятором громкости и аудиоразъемом 3,5 мм для подключения к ноутбуку, ноутбуку, настольному компьютеру, компьютеру — гарантия производителя 3 года — черный, серебристый, 166898
https://amzn.to/3TmWW2G
J-Tech Digital Premium Quality 1080P HDMI-HDMI + аудио (SPDIF + RCA Stereo) Конвертер аудио экстрактора (JTDAT5CH)
https://amzn.to/3XgiSgZ
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер-3 S1 Плюс
Плоты:
Нет
Поддерживает:
Нет
Заполнение:
35% минимум
Нить: IDC PLA Холодные цвета… Примечания:
Каждая деталь не имеет опор и не требует опор для печати на принтере FDM.
Рекомендуется существенное заполнение (минимум 35%), поскольку система тяжелая (весит чуть менее 10 фунтов).
Используйте рисунок заполне��ия, который оптимизирует прочность во всех направлениях. Я использовал кубический узор заполнения для всех деталей.
Как я это разработал
Моделирование сверху вниз
Для создания дизайна дома использовались методы моделирования сверху вниз на основе конкретных элементов, упомянутых в этом посте. Процесс проектирования занял много недель (я не был прилежным) с использованием профессионального программного обеспечения САПР и занял больше часов, чем я могу вспомнить.
